U型铰接连接支架结构设计练习作品

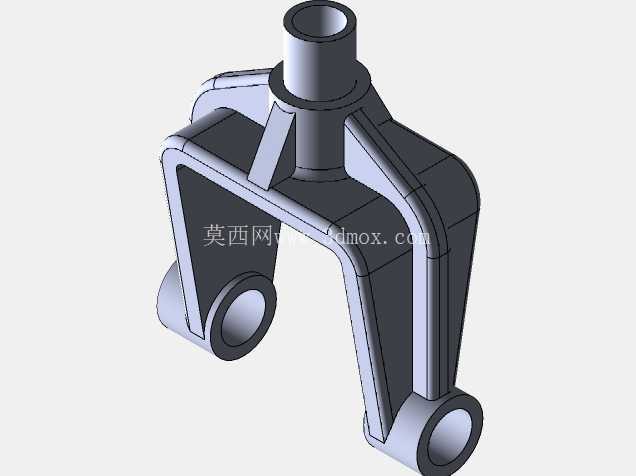

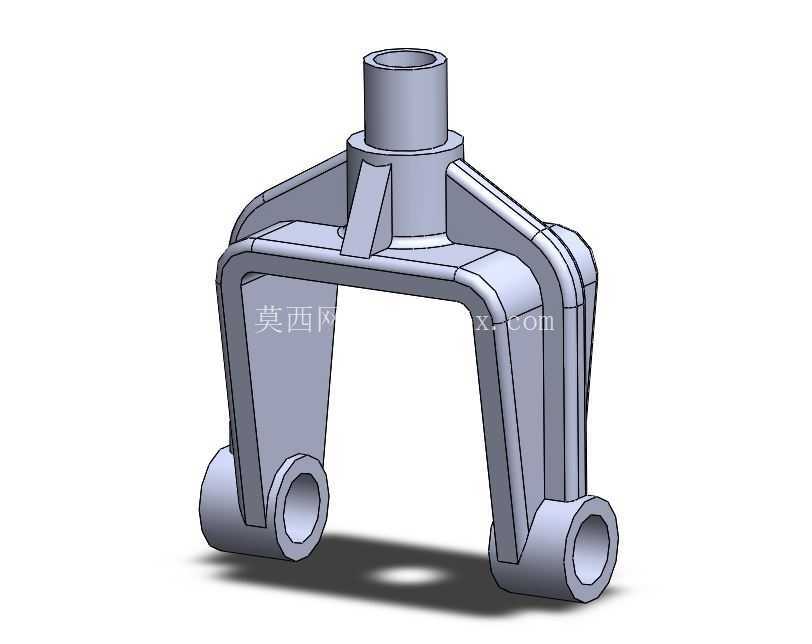

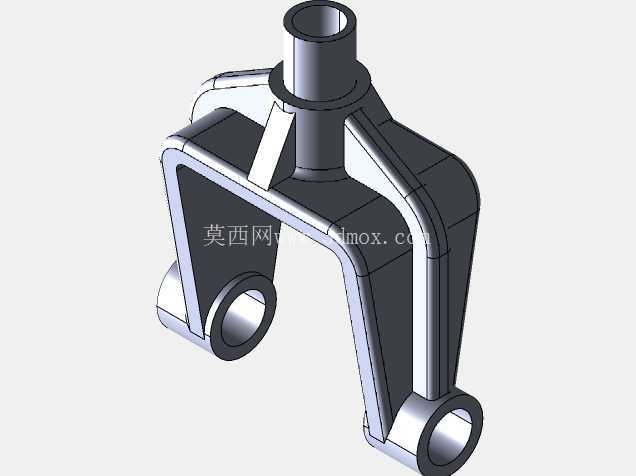

　　本次建模的U型铰接支架，是中小型行走设备转向系统、工业机械臂末端执行器连接端、轻型起重设备吊具连接部位常用的受力构件，日常在低速重载的铰接传动场景中十分常见，这类构件需要同时承受径向载荷、轴向偏载以及往复摆动带来的交变应力，对结构的刚度和疲劳强度都有明确要求。从结构设计逻辑来看，顶部的圆柱凸台是核心的动力输入或者固定安装端，内部预留的通孔用于穿装销轴或者连接轴，和外部的驱动件、固定基座形成转动副，凸台根部设计的三角加强筋，是为了抵消支架在承受偏载时，凸台和U型架体连接位置产生的应力集中，避免长期受载后出现焊缝开裂或者铸造件根部断裂的问题。

　　两侧向下延伸的U型臂采用了变截面设计，靠近顶部凸台的位置截面厚度更大，向下逐渐过渡收窄，这种设计既可以保证臂体在受拉、受弯时的结构强度，又能尽可能降低构件整体重量，减少运动过程中的惯性负载，臂体外侧的圆弧过渡设计，一方面是为了优化铸造工艺的拔模角度，减少铸造过程中的应力集中点，另一方面也能避免安装和运动过程中尖锐棱边剐蹭周边管线或者其他构件。底部两个同轴的铰接耳孔，是支架和下方执行构件连接的部位，两个耳孔的同轴度公差需要严格控制在0.02mm以内，否则穿装销轴后会出现卡滞、偏磨的问题，加速销轴和衬套的磨损，缩短构件的维护周期；耳孔外侧设计的凸台结构，是为了增加耳孔的接触长度，提升铰接部位的承载能力，避免销轴受弯变形。

　　在实际建模练习过程中，首先需要确定三个核心基准：顶部安装轴的轴线、底部两个铰接孔的公共轴线，以及两个轴线之间的中心距，这个中心距是整个构件的核心安装尺寸，直接决定了支架安装后和周边构件的运动间隙，一旦尺寸偏差超过允许范围，会导致运动过程中出现干涉，无法完成预设的摆动动作。建模时优先通过拉伸特征构建主体的U型框架，再通过凸台拉伸添加顶部安装柱和底部铰接耳，之后添加根部的加强筋结构，最后对所有棱边做不同半径的圆角过渡，其中受力集中的连接部位圆角半径更大，非受力的外观棱边圆角半径更小，兼顾工艺性和结构强度。

　　这类支架在实际生产中多采用铸钢或者球墨铸铁铸造后再做机加工，铰接孔位置需要做镗孔加工保证尺寸精度和同轴度，顶部安装轴的外圆也需要精车保证和配合件的装配公差，部分重载场景下还会在铰接孔内压装铜衬套或者自润滑轴承，降低铰接部位的磨损量，延长构件使用寿命。在安装边界上，需要保证顶部安装轴插入配合座的深度不小于轴径的1.2倍，保证连接的可靠性，底部铰接销轴穿装后需要加装开口销或者轴端挡圈，防止销轴在往复摆动过程中脱出，同时安装时需要在铰接面预留0.1-0.3mm的轴向间隙，避免受热膨胀后出现卡滞。设计过程中还需要校核支架在最大负载下的变形量，保证U型臂的最大变形量不超过0.05mm，避免变形后两个底部耳孔出现错位，导致铰接部位受力不均，出现异常磨损。这类构件虽然结构不算复杂，但涵盖了机械结构设计中应力集中规避、工艺性优化、公差配合选择、安装边界校核等多个基础知识点，非常适合初学者掌握拉伸、筋特征、圆角、同轴度约束等基础建模操作，同时理解机械零件从功能需求到结构落地的设计逻辑。
