折叠式微型伸缩臂起重作业装置结构设计

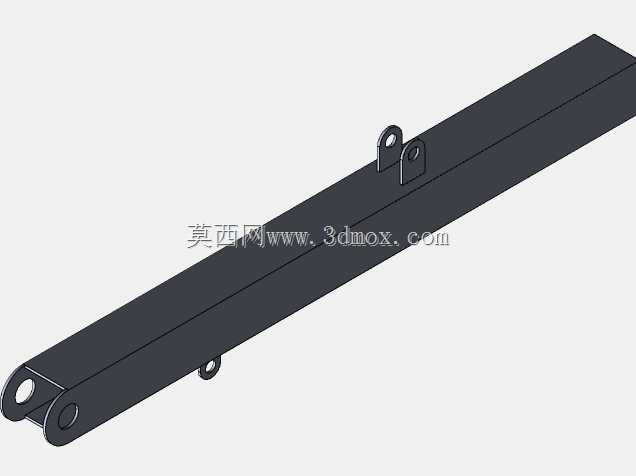

　　在狭小空间内的轻型物料转运场景里，常规大型起重设备往往受限于作业半径、机身尺寸无法进入作业面，比如车间内工位间的小型工装移位、仓储区域高位轻载货物取放、设备维护时的零部件近距离吊装，这类作业的载荷通常不大，但对作业装置的占地尺寸、臂架伸展灵活性有较高要求，这款微型伸缩臂起重结构正是针对这类场景做的适配设计。从结构组成来看，整个臂架采用多段铰接式布局，基础臂段通过铰接支座与安装基座连接，中间配置的液压支撑缸直接承担臂架变幅过程中的载荷传递，区别于大型起重机的多节伸缩嵌套臂，这款微型结构的臂段采用轻量化的槽型截面设计，在保证臂架抗弯强度的前提下，尽可能压缩臂架收拢状态下的整体外廓尺寸，收拢时臂架可以折叠贴合在基座侧方，整体占用的安装空间仅为伸展状态的三分之一不到，非常适合集成在小型移动作业平台、固定工位的辅助吊装支架上使用。设计过程中首先考虑的是铰接点的载荷分配，臂架的三个核心铰接点分别对应基座连接位、变幅缸支撑位、臂段折叠位，每个铰接点都采用销轴贯穿的连接形式，配合轴套做耐磨处理，避免反复变幅动作带来的铰接位磨损间隙，变幅缸的安装位置特意做了力臂优化，在臂架处于水平最大伸展位置时，油缸的推力载荷处于合理区间，不会出现油缸推力不足导致臂架下坠的问题，同时在臂架完全收拢折叠时，油缸不会出现顶死或者行程浪费的情况。

　　臂架的伸缩段采用滑动配合结构，没有额外配置复杂的伸缩驱动缸，而是依靠手动锁销配合不同的臂段定位孔来调整作业半径，这种设计对于载荷不大、作业半径调整频率不高的场景来说，结构可靠性更高，后期维护成本也更低，毕竟微型起重装置的核心需求是稳定可用，而非复杂的全自动功能。从安装边界来看，整个臂架的基座安装面采用平面法兰结构，只需要在配套的安装平台上预留对应的螺栓孔位即可完成固定，不需要额外做复杂的预埋结构，基座的旋转支撑位可以根据使用需求选配固定式或者360度回转式结构，固定式结构适合固定工位的定点吊装，回转式结构则可以覆盖基座周围环形区域的作业范围。

　　实际作业过程中，当臂架完全伸展时，作业半径可以覆盖到基座前方两倍臂架收拢长度的区域，最大举升高度可以满足常规成年人站立操作时的高位取放需求，额定载荷范围内，臂架的下挠变形量控制在允许范围内，不会因为臂架变形导致吊装物料出现大幅晃动。臂架的所有结构件都采用等强度设计思路，在应力集中的铰接位附近做了局部加强筋处理，非受力区域则尽可能去除冗余材料，降低整个装置的自重，方便单人完成装置的移位与安装。

　　不同于大型起重设备的复杂安全保护结构，这款微型装置在臂架的变幅极限位置、伸缩段的最大拉出位置都设置了机械限位块，避免操作过程中出现臂架过翻或者伸缩段脱出的问题，结构简单但安全冗余足够，适合教学场景下的机械结构原理演示，也适合小型生产场景下的辅助起重作业使用。在细节处理上，臂架的所有棱边都做了倒角处理，避免操作过程中剐蹭操作人员，铰接销轴的端部都配置了开口销做防脱处理，长期使用也不会出现销轴窜出脱落的问题，滑动配合的伸缩臂段表面预留了润滑脂注油孔，定期加注润滑脂就可以保证臂段伸缩动作顺畅，不会出现卡滞问题。
