紧凑型便携FDM桌面三维打印设备结构

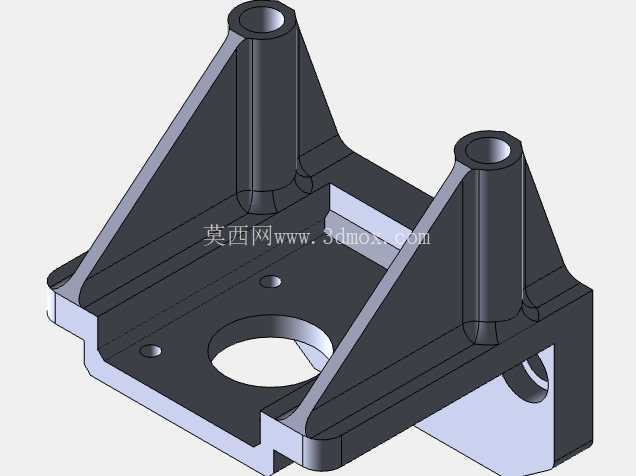

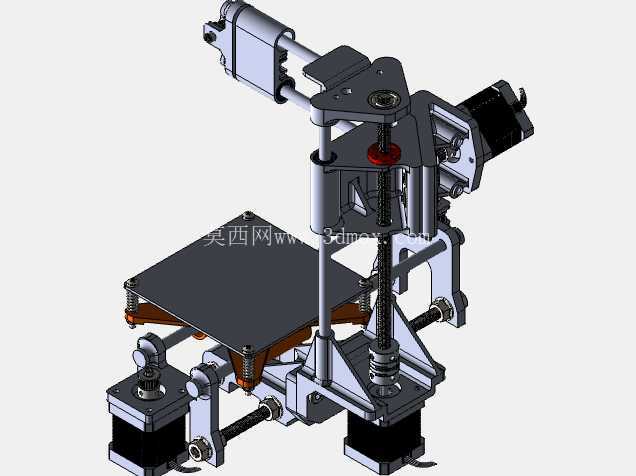

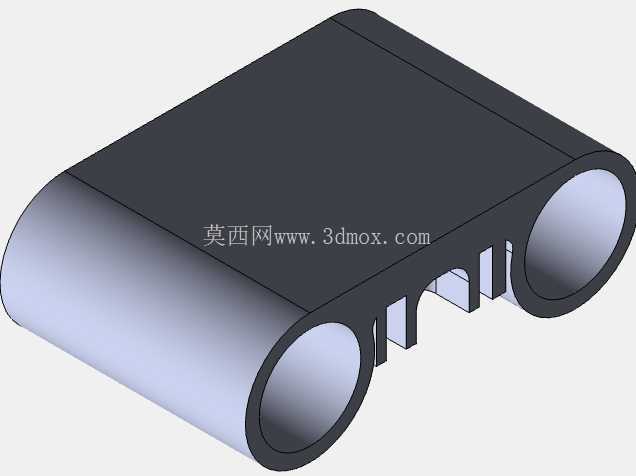

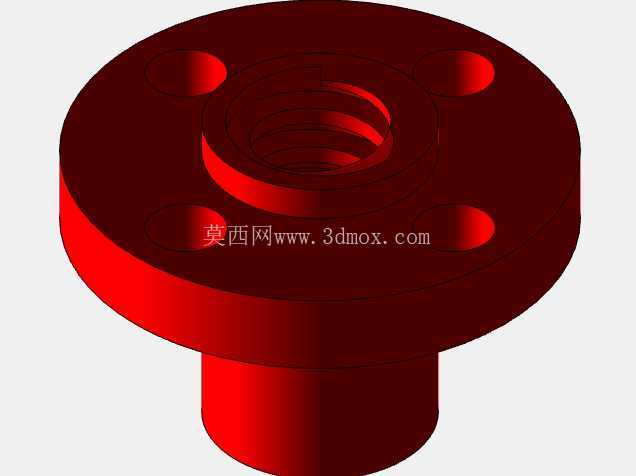

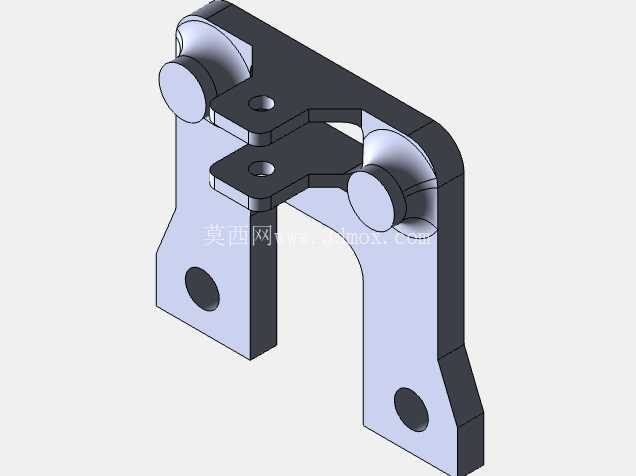

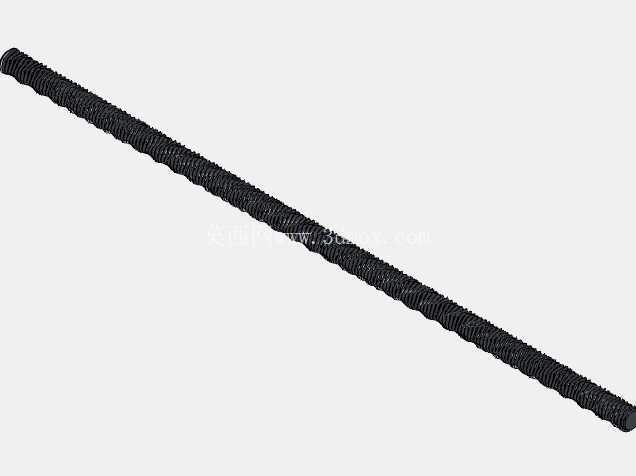

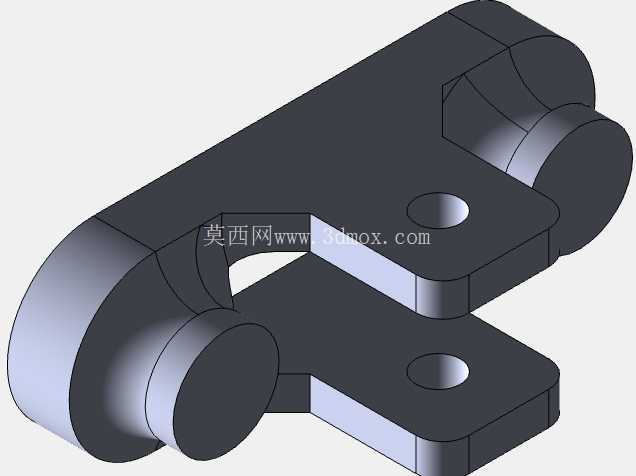

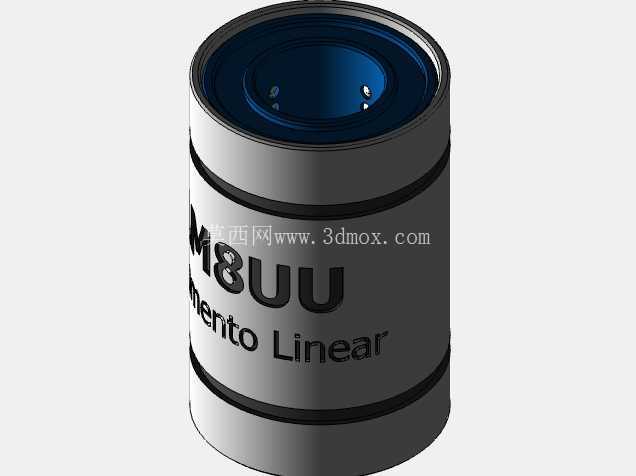

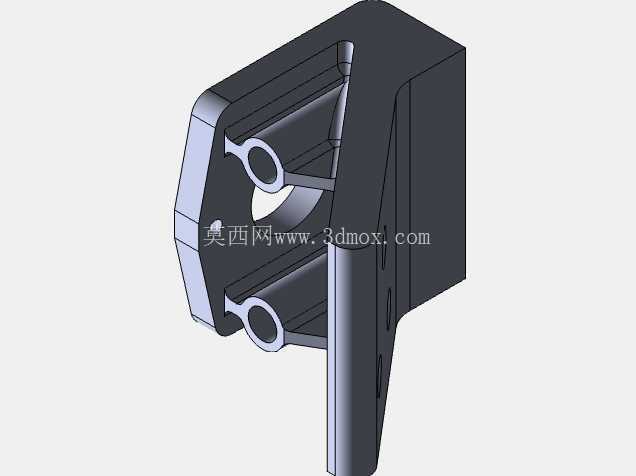

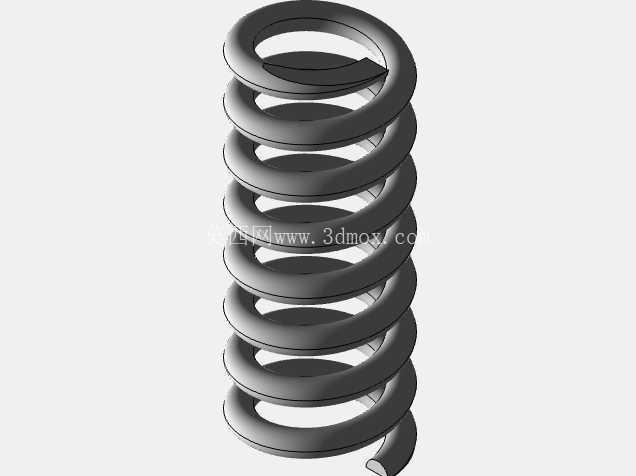

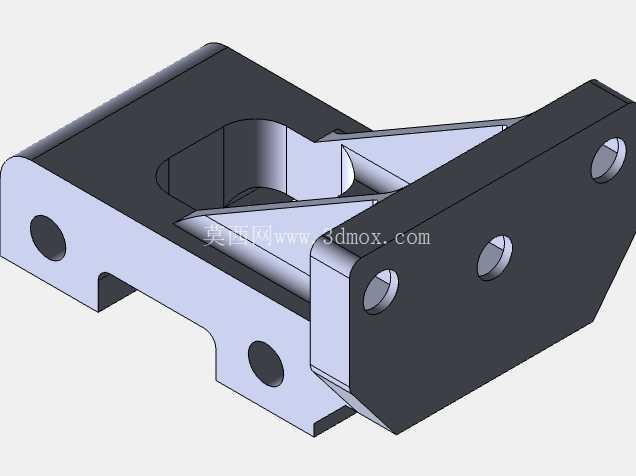

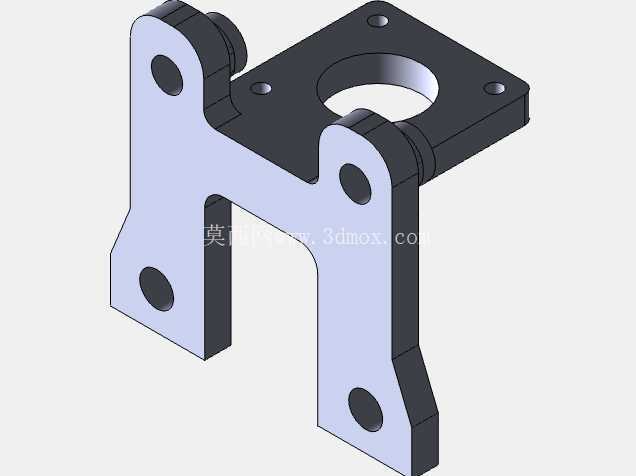

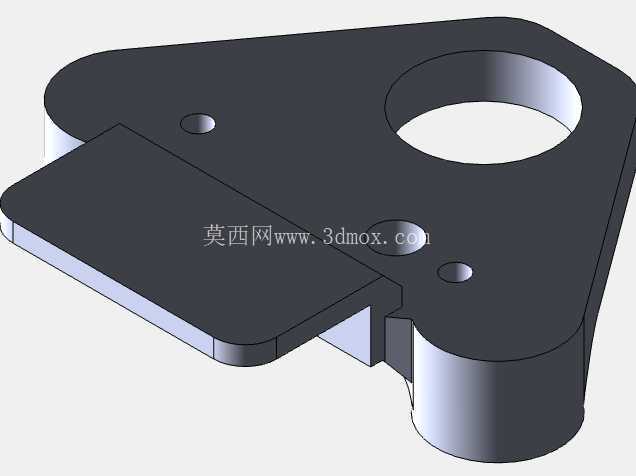

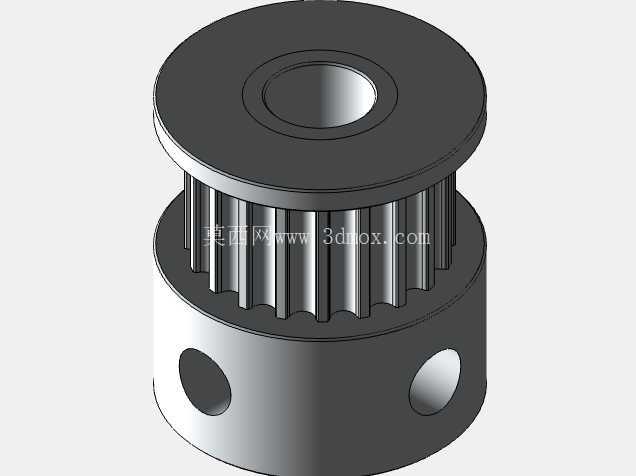

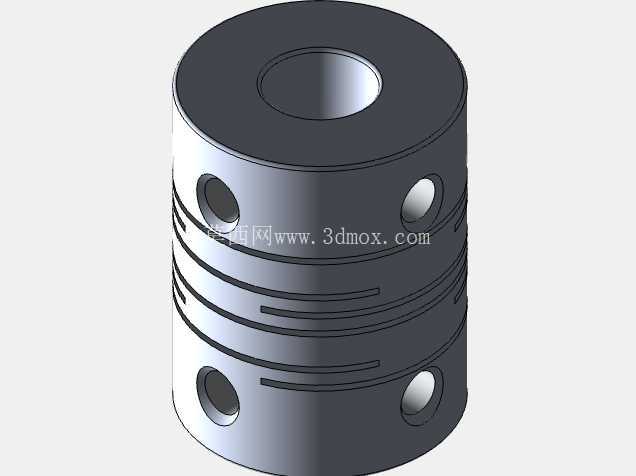

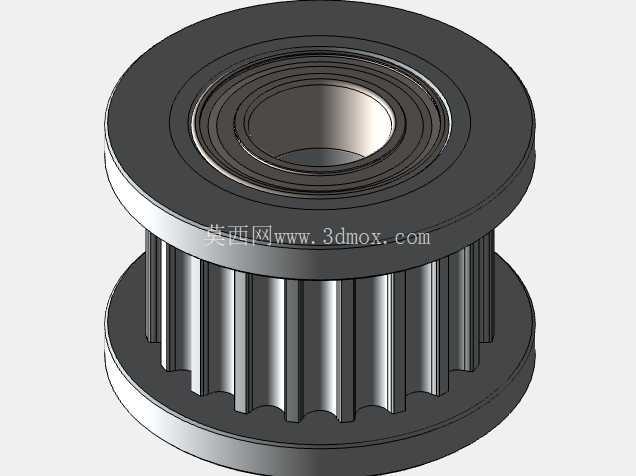

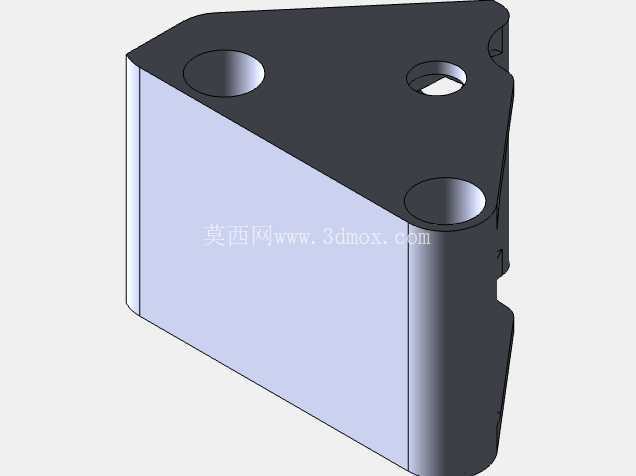

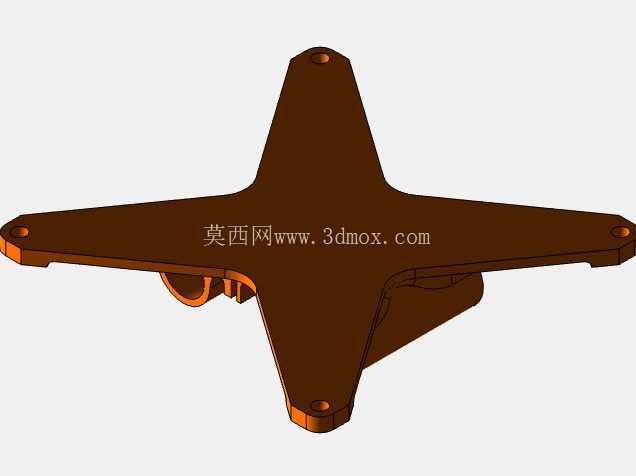

　　这款便携型三维打印设备的成型空间设定为100mm×100mm×100mm，整体结构围绕小尺寸场景的移动使用需求做了针对性优化，没有沿用常规桌面级设备的铝型材框架拼接方案，而是采用一体化钣金折弯加机加工件组合的承载结构，在控制整体自重的同时，保证了运动轴系的安装刚性，避免移动搬运过程中轴系错位影响打印精度。从运动结构来看，设备采用了经典的笛卡尔运动布局，Z轴通过单根精密滚珠丝杠搭配双侧直线光轴做导向，带动打印平台做垂直方向的升降运动，丝杠的预紧螺母做了消隙处理，能有效降低层厚打印过程中的Z轴窜动，保证层间结合的均匀性；XY轴的运动则集成在龙门式的挤出端安装架上，X轴通过同步带传动带动挤出头做横向移动，Y轴通过另一组同步带驱动整个龙门架做纵向进给，两组同步带都配置了张紧调节结构，长期使用出现松弛时可以快速调整张紧力，避免丢步导致的成型尺寸偏差。挤出端采用了近程送丝的结构设计，送丝轮直接安装在挤出头安装座上，缩短了送丝路径，对于柔性耗材的适配性更好，同时挤出头的加热块做了小型化处理，减少了热容量，能更快达到温度稳定状态，适合小尺寸零件打印时的频繁启停工况。打印平台采用了弹簧钢片加磁吸底座的组合，平台下方均匀布置了三个调平弹簧配合调平螺母，用户可以快速完成平台调平操作，打印完成后可以直接取下弹簧钢片弯折即可拆除零件，不需要额外的铲刀操作，降低了小空间使用时的操作门槛。

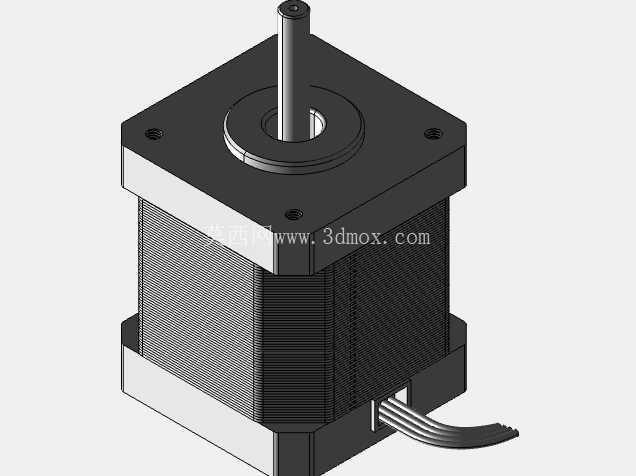

　　设备的驱动电机全部采用小型步进电机，安装位置都做了重心优化，将较重的电源模块、控制板都布置在设备底部的基座内，降低整体重心，搬运过程中不容易出现倾倒，同时所有的线束都通过走线槽做了内置处理，外部没有裸露的拖链或者飞线，既避免了移动过程中线束勾挂外物，也让整体外观更整洁。在教学实训场景中，这类小尺寸便携打印设备可以直接放置在普通课桌上使用，不需要占用专门的实验室空间，学生可以在课堂上完成小型零件的建模后直接输出打印，验证结构设计的合理性，因为整体尺寸紧凑，设备运行时的噪音也控制在较低水平，不会影响课堂秩序；在户外作业或者现场维修场景中，这类设备可以放置在工具箱内携带，针对现场需要的小型非标紧固件、定位卡扣、简易工装零件做快速打印制作，不需要等待机加工或者物流配送，大幅缩短现场问题的处理周期；在个人创作场景中，小尺寸的设备可以放置在书桌、工作台的角落，不会占用过多的桌面空间，满足日常手办零件、小型结构件的制作需求。

　　从结构设计的细节来看，所有的运动部件都做了限位设计，每个轴的两端都安装了机械限位开关，避免设备复位或者超程运动时出现硬碰撞损坏结构件，框架的边角都做了圆角处理，没有尖锐的外露棱角，搬运和使用过程中不容易划伤操作人员。设备的进料口设置在龙门架的侧上方，耗材架可以直接安装在设备侧面，不需要额外放置在设备旁边，进一步压缩了整体的占用空间，送丝路径做了顺滑的导向处理，避免耗材弯折导致的送丝不畅。平台的加热模块做了低功率优化，不需要大功率电源供电，可以适配常见的桌面级电源适配器，甚至可以搭配户外移动电源使用，进一步拓展了使用场景的边界。

　　在装配逻辑上，整个设备的零件都采用了模块化设计，各个轴系的组件都可以单独拆卸更换，比如挤出头出现堵头故障时，不需要拆解整个龙门结构，只需要松开两个固定螺丝就可以取下挤出端做清理维护；同步带出现磨损时，也可以通过张紧结构先调整张紧力，磨损到极限时只需要松开同步带压块就可以快速更换，不需要复杂的专用工具，日常维护的门槛很低。框架的连接部位都采用了定位销加螺丝的固定方式，初次装配时可以通过定位销快速确定各个部件的相对位置，不需要反复调整轴系的平行度，装配完成后的精度一致性更好，即使是没有太多设备装配经验的用户，也可以按照装配指引完成整机组装，适合作为机械结构教学的组装实训器材，让学生在组装过程中理解三维打印设备的运动原理、轴系校准逻辑、传动结构的配合要求。
