3D打印线轴编织辅助工装结构设计

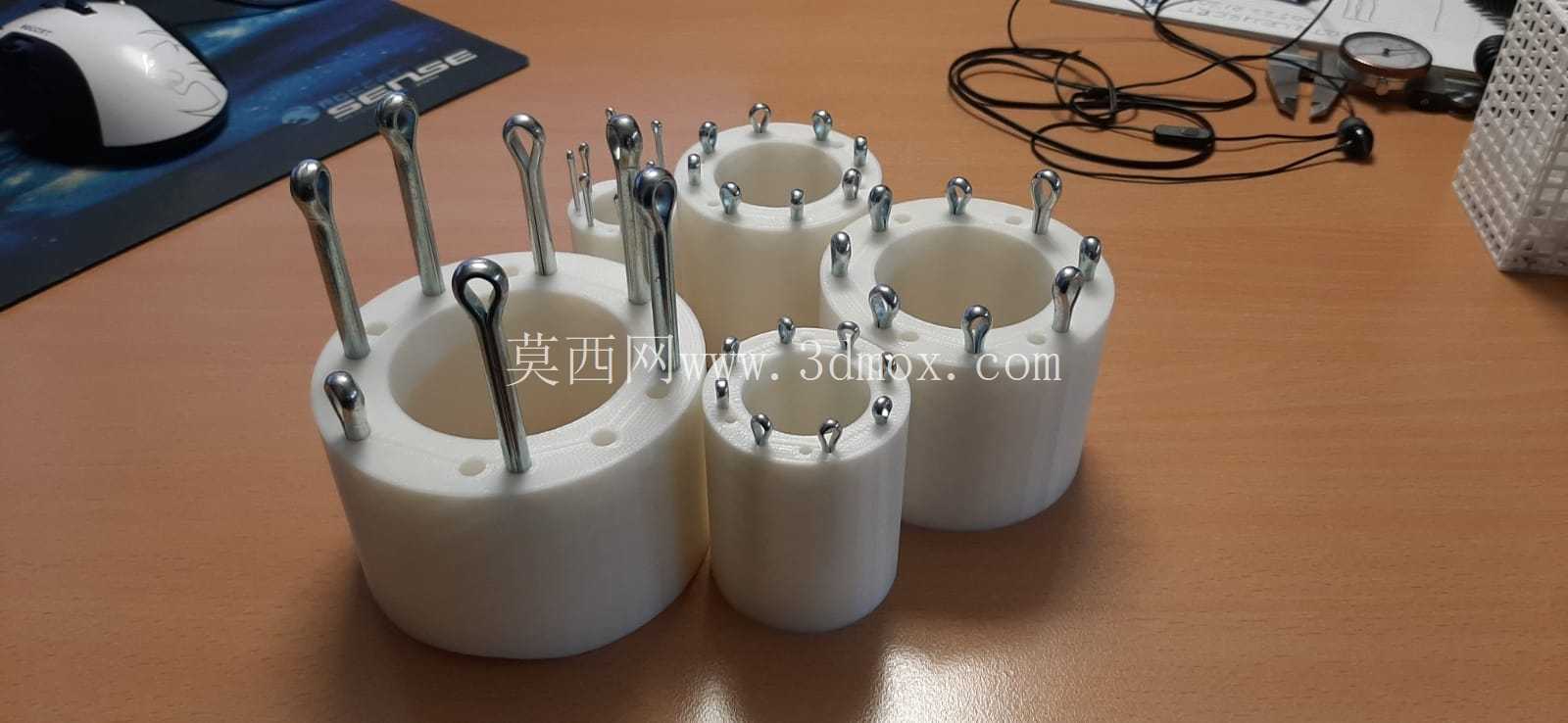

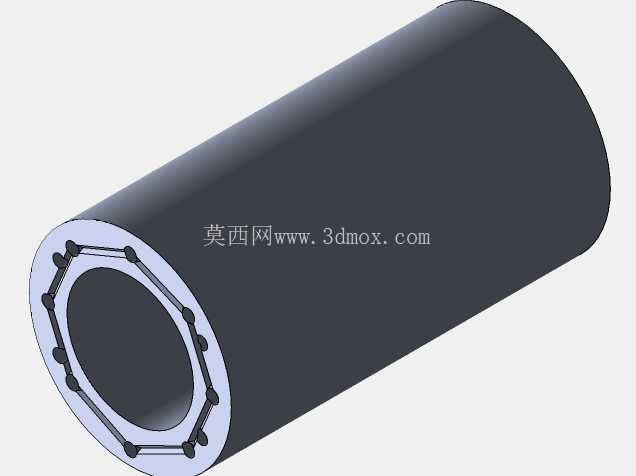

　　在手工绳编、线材编织的小批量制作场景中，这类柱式编织定位工装是解决绕线错位、针脚间距不均问题的核心辅助器具，尤其适配多股线材交错编织的线轴类制品加工，不管是装饰绳结、手工挂绳还是小型线材包覆件的编织作业，都能通过这类工装实现编织过程的点位固定，降低手工操作的对位难度。整套工装采用多规格筒体组合设计，不同直径的筒体对应不同幅宽的编织制品需求，筒体端面均匀布置的金属定位销，是整个工装的核心功能部件，每根定位销的安装孔位都通过参数化逻辑关联，当需要调整编织密度、改变定位销的分布孔径时，只需要修改核心参数就能驱动整个模型的特征更新，不需要逐个调整孔位坐标，这一设计逻辑也让工装的定制化调整效率大幅提升，能快速适配不同股数、不同编织纹路的加工需求。从结构设计的角度看，筒体采用中空结构并非单纯为了减少打印耗材，中空内腔可以作为编织过程中成品的收纳通道，当编织长度超过筒体端面高度时，已完成编织的部分可以自然落入筒体内部，避免线材在工装表面堆积缠绕，也能让编织过程中的张力保持稳定，不会因为成品堆积拉扯线材导致编织松紧度不一致。端面的定位销采用过盈配合的方式安装在3D打印的筒体孔位中，金属材质的定位销表面光滑，不会对线材表面造成磨损，同时销柱的高度经过适配，既能够保证编织过程中线圈不会从销柱顶端滑脱，又不会因为销柱过高导致绕线操作时动作幅度过大，影响编织效率。

　　不同直径的筒体对应的定位销数量也做了匹配设计，小直径筒体适配少股数的细线材编织，大直径筒体可以支撑更多股数的粗线材编织作业，用户可以根据单次编织的线材股数、成品直径需求选择对应规格的筒体使用，不需要额外做孔位遮挡或者加装辅件。在安装边界方面，这类工装不需要额外的固定基座，使用时直接平放在工作台面即可，筒体底部做了平面度处理，放置在木质、金属等常规工作台面都能保持稳定，不会因为绕线时的拉力出现侧翻或者移位，单组工装的占用面积极小，即使是小型桌面工作台也可以同时摆放多组不同规格的工装，满足多品类编织作业的并行开展。

　　从实际使用的场景延伸来看，这类工装除了适配常规的纤维绳、棉线编织，也可以用于细金属丝的编织定位，金属定位销的强度足够承受金属丝绕线时的张力，不会出现销柱弯曲或者变形的问题，3D打印的筒体本身具备足够的结构强度，日常使用中只要避免强力撞击，就可以长期重复使用。设计过程中也充分考虑了3D打印的工艺特性，筒体所有结构都没有大角度悬空面，打印时不需要添加大量支撑结构，打印完成后只需要简单去除孔位内的少量支撑残留，就可以压入金属定位销投入使用，后期如果出现单个定位销磨损或者弯折的情况，也可以直接将旧销冲出，更换新的定位销即可，不需要整体更换工装，大幅降低了使用成本。

　　在编织作业的实际操作中，操作者只需要将每根线材对应套在定位销上，按照预设的编织顺序依次将线材绕到对应销柱，就能保证每一圈的编织间距一致，不会出现手工无依托编织时常见的间距忽大忽小、纹路歪斜的问题，对于编织新手来说，也能借助这类工装快速掌握编织的走线逻辑，降低入门难度；对于有经验的从业者来说，则可以大幅提升编织的成品一致性，减少反复调整对位的时间。参数化的设计逻辑也让这套工装具备很强的拓展性，比如针对特殊规格的编织需求，可以快速调整筒体高度、定位销直径、孔位分布角度等参数，快速生成适配特定产品的专用工装，不需要从零开始建模，这也是这类参数化工装相比传统固定规格工装的核心优势，能够覆盖更多小众化、定制化的编织加工需求。
