A4幅面桌面级数控绘图写字设备结构

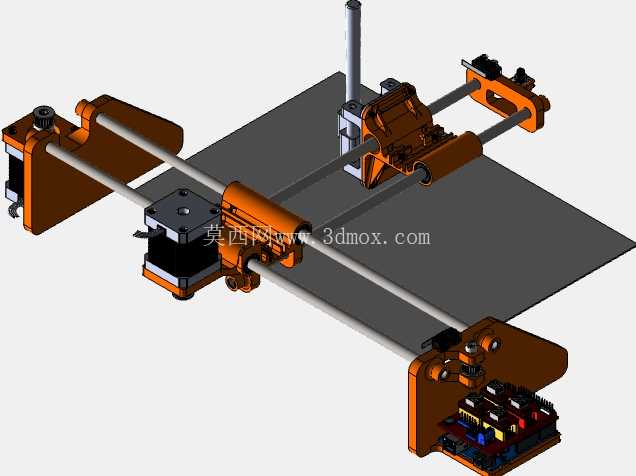

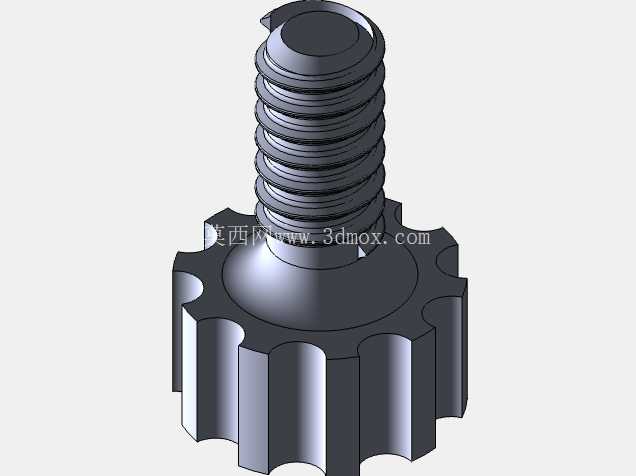

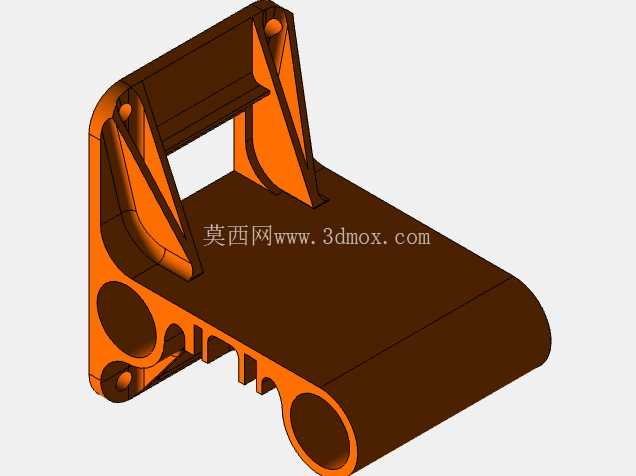

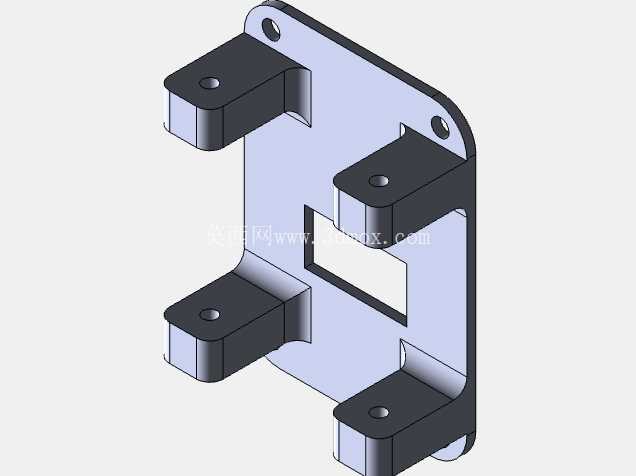

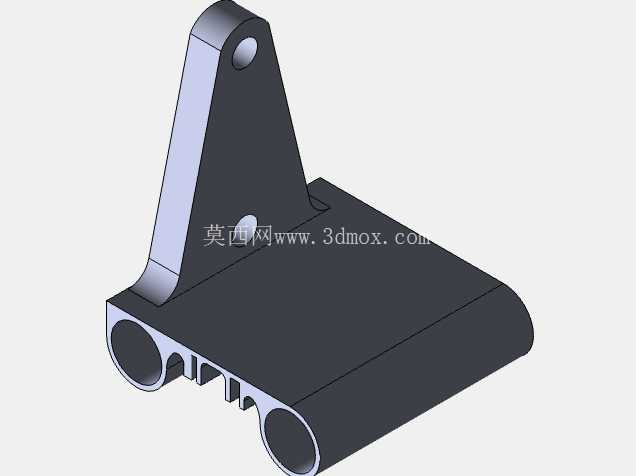

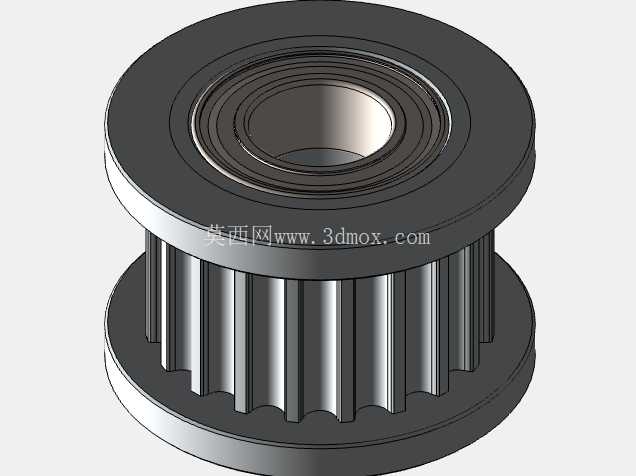

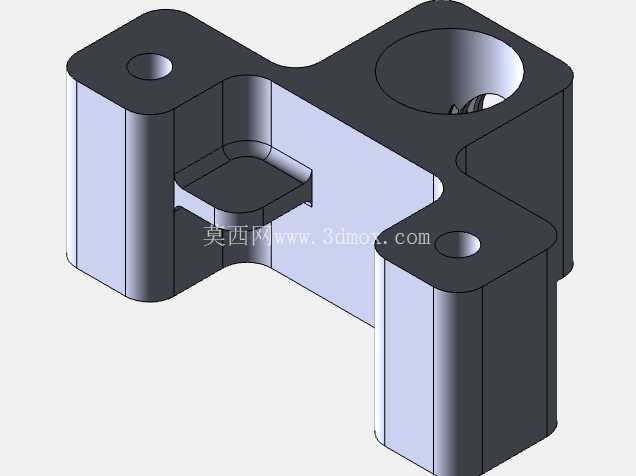

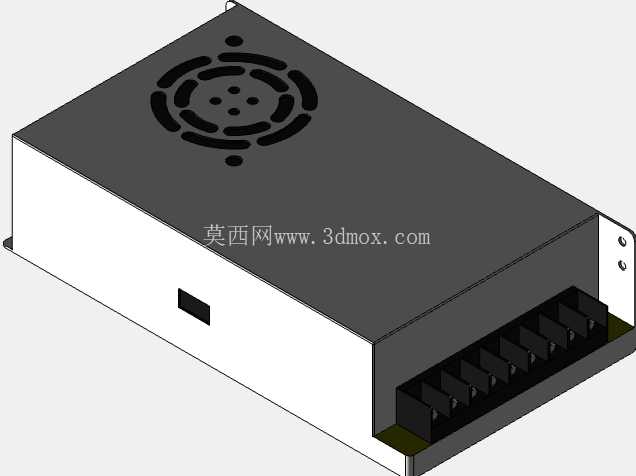

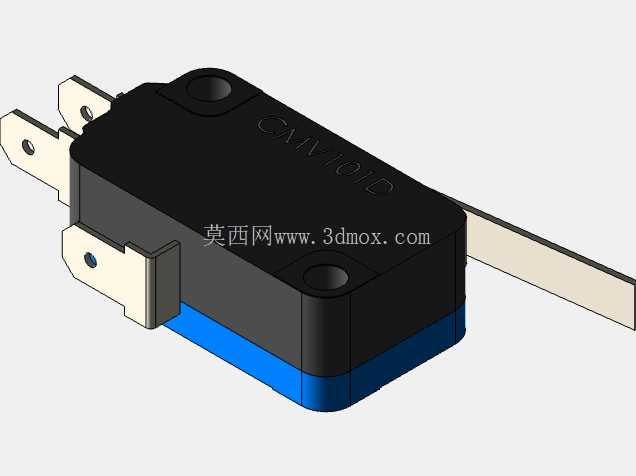

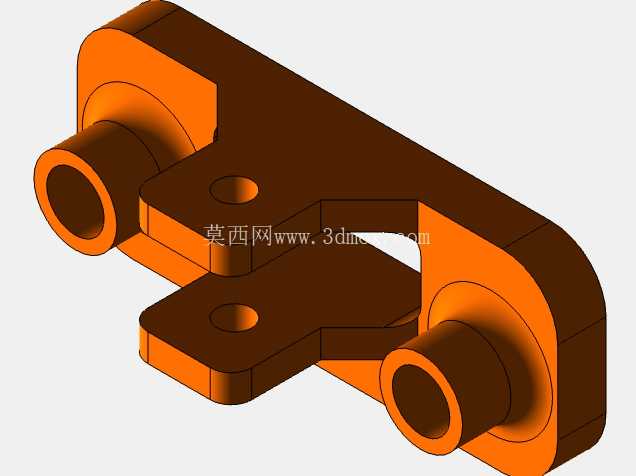

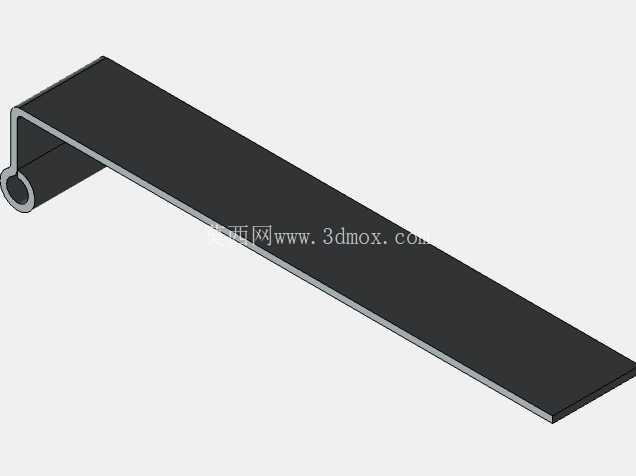

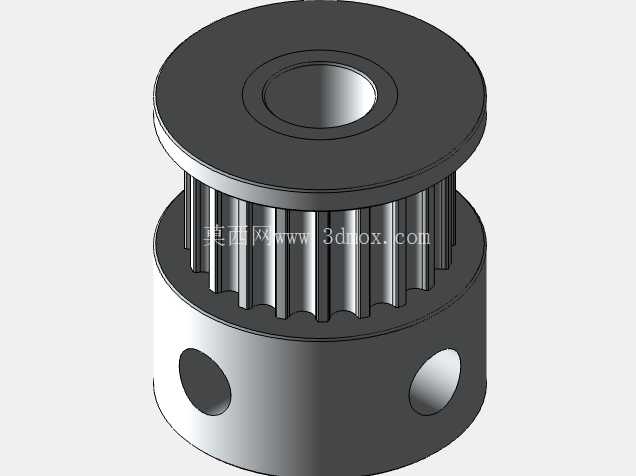

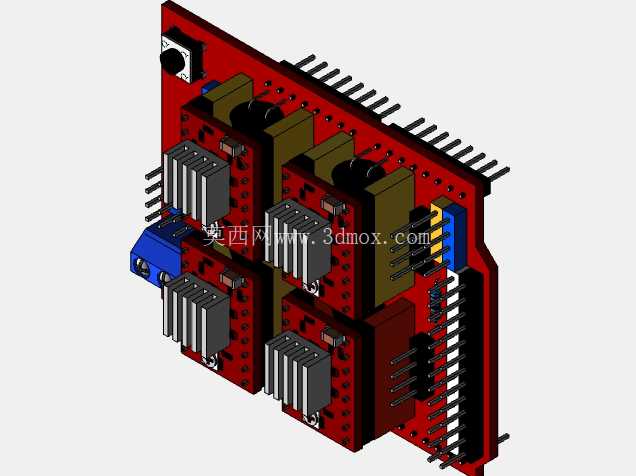

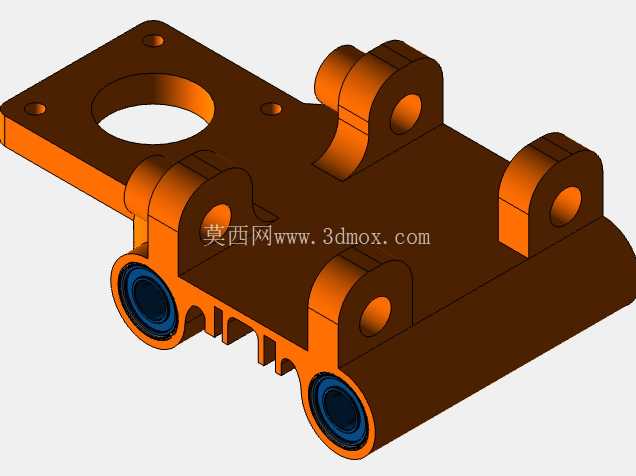

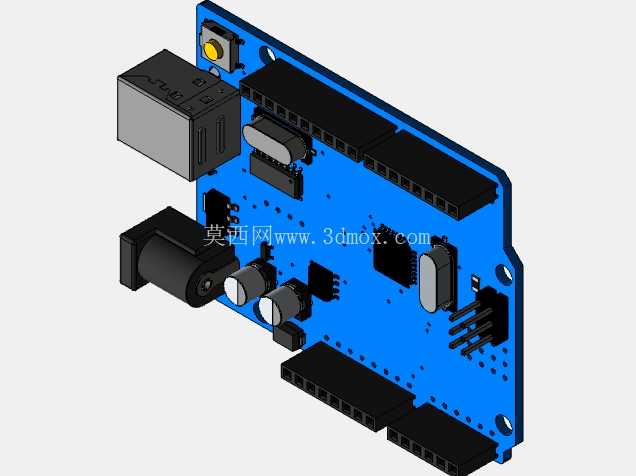

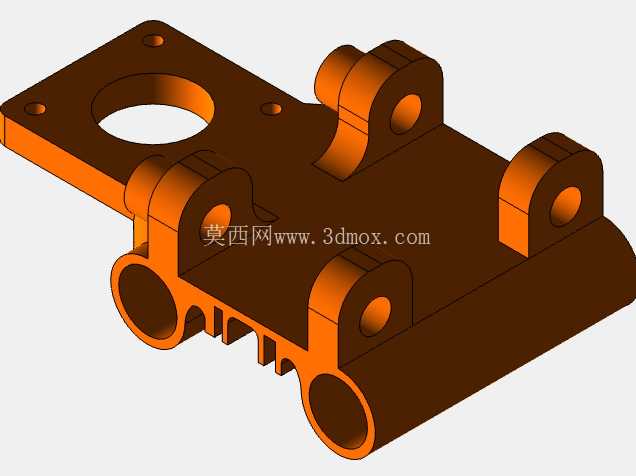

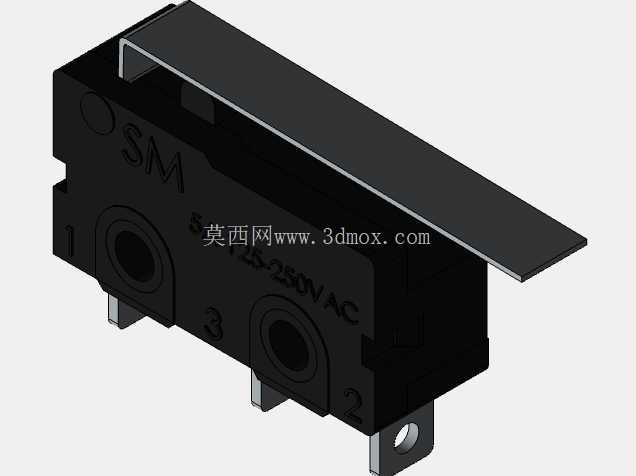

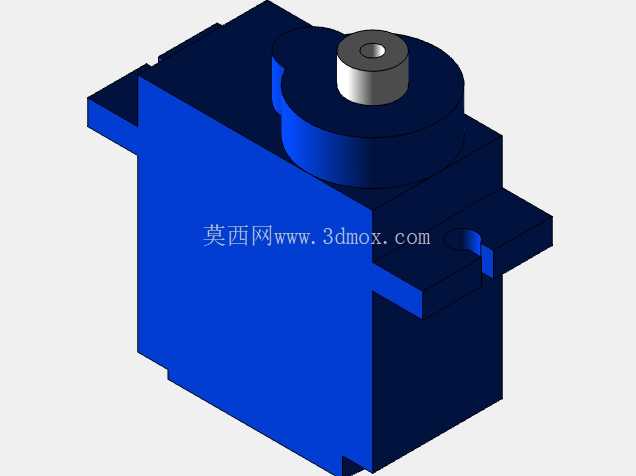

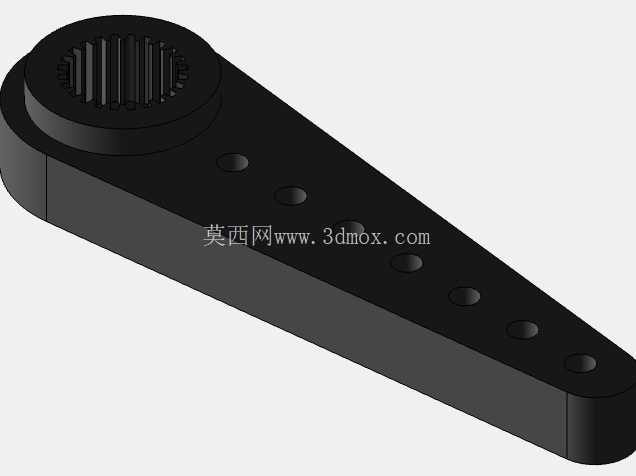

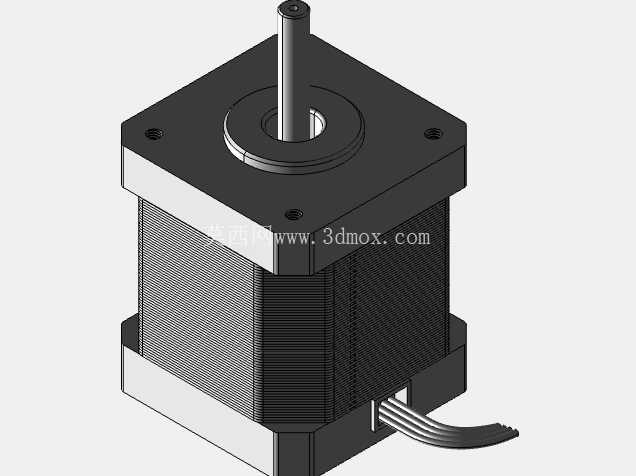

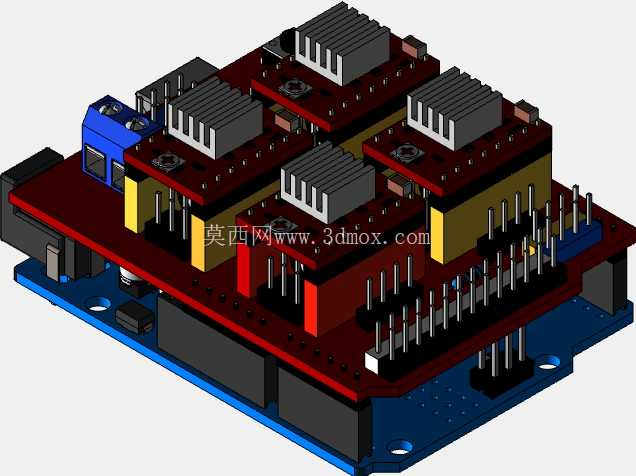

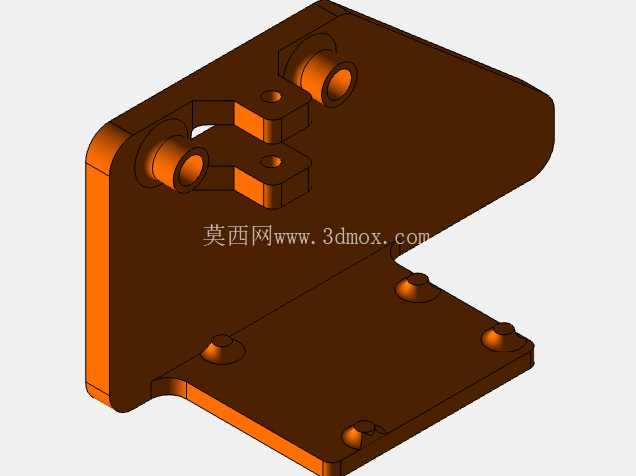

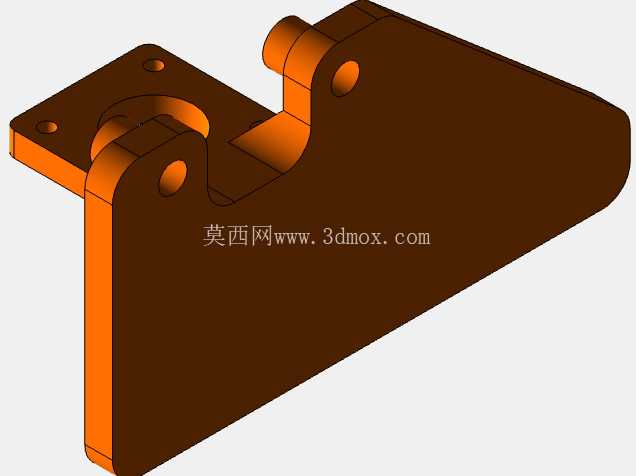

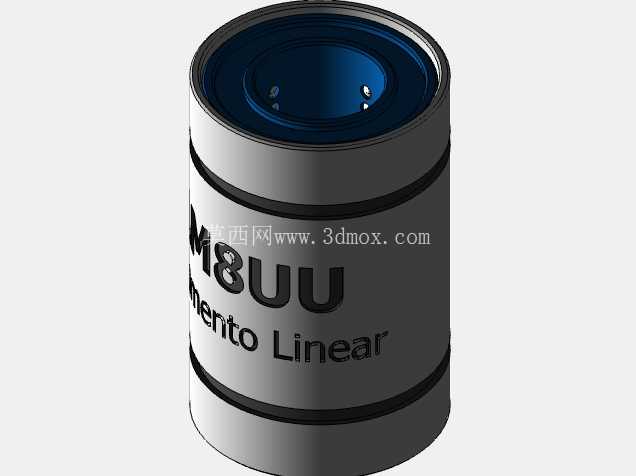

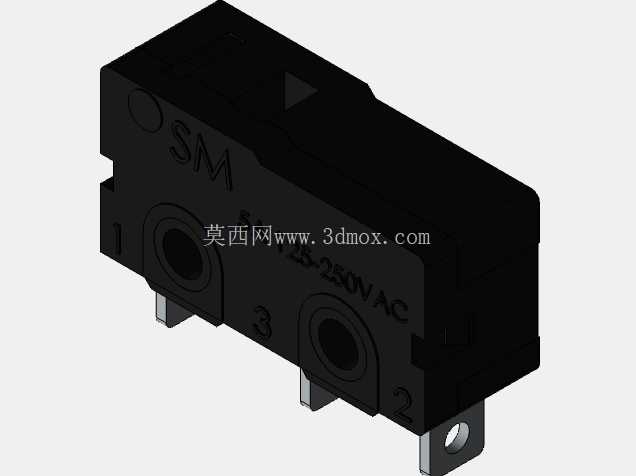

这套桌面式数控执行机构的核心作业场景覆盖中小学科创教育实训、小型工作室快速绘图打样、个人DIY创意制作领域，区别于工业级大幅面数控加工设备，它的作业幅面严格匹配日常办公常用的A4纸张尺寸，不需要占用大面积的车间放置空间，普通书桌、实验台的台面即可完成安装放置，适配教学场景下多人轮流操作、个人桌面长期摆放的使用需求。从功能实现逻辑来看，设备采用双X轴平行光轴导轨搭配同步带传动的结构布局，Y轴传动组件跨接在两根平行光轴上，搭载绘图执行端的滑座沿Y轴导轨做直线往复运动，两个方向的运动均由步进电机提供动力输出，通过控制脉冲信号即可精准控制两个轴的移动距离与移动速度，最终带动绘图笔在纸面完成预设轨迹的书写、绘图作业，不需要复杂的激光切割、铣削加工组件，仅通过笔端的抬落动作即可完成全部作业流程，运行噪音低，操作门槛适配非工业场景的使用人群。设计过程中优先考虑了结构的易组装性与零部件的通用化程度，所有传动支撑件均采用市面常见的标准光轴、同步轮、同步带、步进电机规格，没有定制化的异形特殊零件，使用者可以很方便地采购对应备件完成组装或者替换损坏部件；两侧的支撑端座采用一体化的结构设计，既承担光轴的固定支撑作用，也集成了步进电机的安装位，不需要额外设计独立的电机安装支架，减少了整体的零件数量，也降低了装配过程中的对位难度。设备的底座采用平板式支撑结构，作业时直接将A4纸张放置在底座平面上即可，不需要额外设计复杂的纸张夹持固定机构，依靠纸张自身的平整度即可保证绘图过程中不会出现移位，针对不同厚度的纸张、不同出水长度的绘图笔，执行端预留了笔夹的高度调节余量，可以根据实际使用的笔型调整伸出长度，保证笔尖能够稳定接触纸面同时不会因为压力过大划破纸张。从安装边界尺寸来看，整套设备的横向宽度略大于A4纸张的297mm长度，纵向深度略大于A4纸张的210mm宽度，整体高度不超过200mm，放置在桌面时不会遮挡视线，也不会和桌面其他办公、教学设备产生空间干涉；传动部分的所有运动部件均做了外露式设计，教学场景下可以很直观地观察到同步带传动、直线导轨导向、步进电机驱动的完整运动过程，方便学习者理解数控设备的基本运动原理，不需要拆开设备外壳即可观察到全部传动结构。在运动精度控制上，这套结构的传动间隙主要来自同步带的张紧程度，设计时在两侧的支撑座上预留了同步带张紧调节的结构位，组装时可以根据实际传动手感调整同步带的张紧力，避免因为皮带过松导致的绘图轨迹错位，也不会因为皮带过紧增大电机的运行负载；滑座与光轴的配合采用直线轴承作为滑动支撑，运动过程中的摩擦阻力小，长时间运行也不会出现明显的卡顿磨损，能够满足日常教学、个人使用场景下的使用寿命要求。不同于工业数控设备复杂的控制系统，这套结构的控制板直接集成在设备前端的支撑座上，不需要额外外置独立的控制电箱，进一步压缩了整体的占用空间，接线时只需要连接对应的电机线、电源线即可完成硬件组装，配合开源的控制固件即可实现G代码轨迹的解析执行，支持导入矢量绘图文件、手写字体文件生成对应的运动轨迹，既可以完成标准化的工程图、示意图绘制，也可以实现手写字体的自动书写，适配多样化的使用需求。实际使用过程中，设备的运行速度可以根据绘图精度需求灵活调整，绘制精细线条时可以降低移动速度保证轨迹平滑，填充大面积区域时可以提高移动速度提升作业效率，笔端的抬笔动作通过小型舵机驱动，抬笔高度控制在5-10mm区间即可满足跨区域移动时不会蹭花纸面已绘制内容的要求，不需要过大的抬笔行程来增加不必要的运动时间。整套结构的设计没有追求过高的工业级精度，而是在满足A4幅面绘图写字基本功能的前提下，尽可能压缩制造成本与组装难度，让没有专业机械加工经验的爱好者、学生群体也能完成组装与调试，同时所有结构件的强度都经过实际运行验证，长时间连续运行也不会出现结构变形、传动错位的问题，能够稳定完成日常的绘图、写字作业需求。
