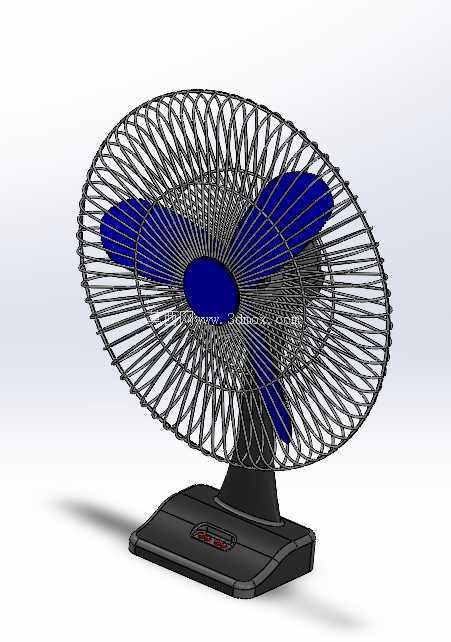

台式摇头送风风扇结构三维设计

　　日常桌面送风场景中，台式风扇是小范围空气循环的核心设备，这款台扇的三维建模完全围绕实际使用场景的约束展开，没有冗余的装饰性结构，所有部件的尺寸设定都贴合民用桌面电器的通用安装边界。先从使用场景倒推设计逻辑：常规办公桌、家用书桌的可用放置深度普遍在300-400mm区间，台扇底座的长宽尺寸被控制在260mm*180mm范围内，底座边缘做了15mm的圆角过渡，既避免尖锐边角磕碰使用者，也能保证在桌面倾斜角度不超过5°时整机不会发生侧翻，底座内部预留的配重安装腔深度为25mm，可根据实际扇头重量调整配重块厚度，将整机重心控制在底座投影面的中心偏后位置，避免摇头过程中出现重心偏移晃动。

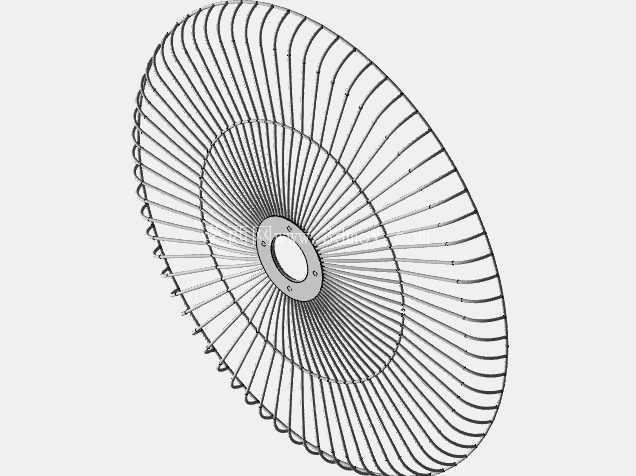

　　扇头部分的网罩采用前后分体式结构，前网罩通过圆周均匀分布的8个卡扣与后网罩连接，卡扣的扣合行程设计为8mm，既保证日常拆卸清洁扇叶时操作便捷，也能避免风扇运行过程中网罩意外松脱，网罩的钢丝直径设定为1.8mm，相邻钢丝的间隙控制在12mm以内，符合家用电器的安全防护要求，防止使用者手指误触运转中的扇叶。扇叶采用三叶片后掠式设计，叶片的扭转角从根部到叶尖做了连续渐变处理，根部扭转角为28°，叶尖扭转角为16°，这种角度设定能在转速为1200rpm时，将送风距离控制在3-5米区间，覆盖常规桌面到使用者的距离范围，同时降低叶片切割空气产生的湍流噪音，叶片根部与电机轴的连接位设计了D型轴孔，配合M5的锁紧螺丝固定，避免长期运转后扇叶出现打滑松动。

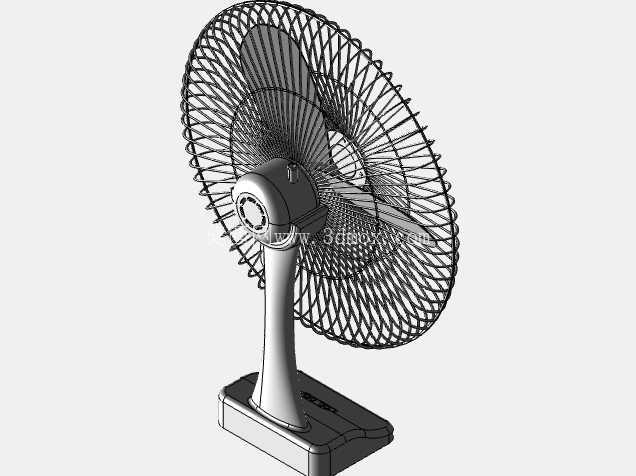

　　支撑颈部的结构连接底座与扇头，内部预留了摇头机构的安装空间，摇头角度设定为左右各75°，可覆盖桌面前方150°的送风范围，颈部的俯仰调节角度设计为向上25°、向下10°，使用者可根据坐姿高度调整送风方向，调节关节处设置了阻尼橡胶圈，调整角度后无需额外锁止即可保持姿态稳定，不会因为风扇运转的震动出现角度自行偏移。底座上表面的控制区域预留了按键安装位，按键的凸起高度为3mm，按键间距设置为15mm，方便使用者盲操作切换风速档位，底座底部设计了四个直径20mm的橡胶脚垫安装位，脚垫高度为5mm，既可以垫高底座避免桌面水渍进入机身内部，也能吸收电机运转产生的震动，降低整机运行时的共振噪音。

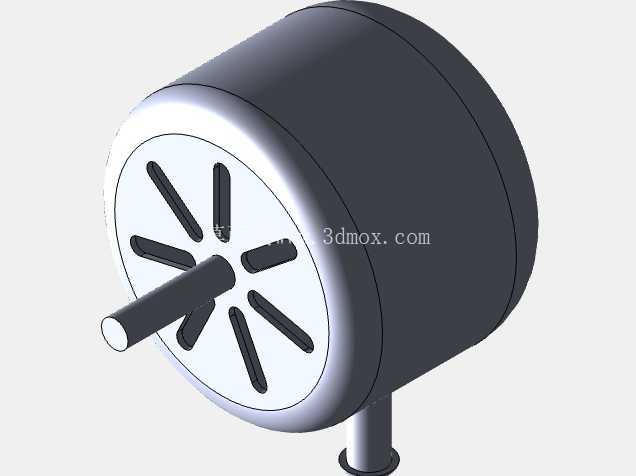

　　建模过程中所有配合面都预留了合理的装配公差，塑料件之间的卡扣配合预留0.2mm的间隙，电机安装位与电机外壳的配合公差控制在H7/k6区间，保证装配时无需额外修模即可顺利组装，所有走线槽的宽度都设置为8mm，足够容纳电源线与档位控制线的排布，避免装配时线材被结构件挤压破损。从结构强度角度看，网罩的环形支撑圈采用2.5mm厚的ABS材质，扇叶采用PP材质注塑成型，底座采用HIPS材质兼顾韧性与成本，不同材质的连接位都设计了对应的加强筋结构，比如扇叶根部的加强筋厚度为2mm，从轴孔位置延伸至叶片长度的1/3处，避免高速运转时叶片根部出现应力断裂，底座与颈部的连接位设置了6条放射状加强筋，筋高10mm、厚度2mm，可承受扇头俯仰调节时的冲击力，长期使用不会出现连接位开裂。这款台扇的结构设计完全贴合民用小空间送风的实际需求，没有多余的复杂结构，所有尺寸参数都经过实际使用场景的校验，既满足日常使用的功能需求，也兼顾了生产装配的工艺可行性，可直接作为同类桌面送风设备结构设计的参考模型，用于验证扇叶送风角度、整机稳定性、装配干涉等核心结构问题。
