木工车间用数控木工车床结构设计

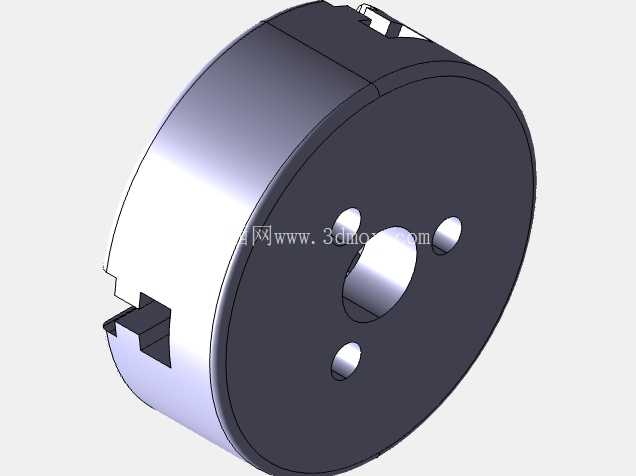

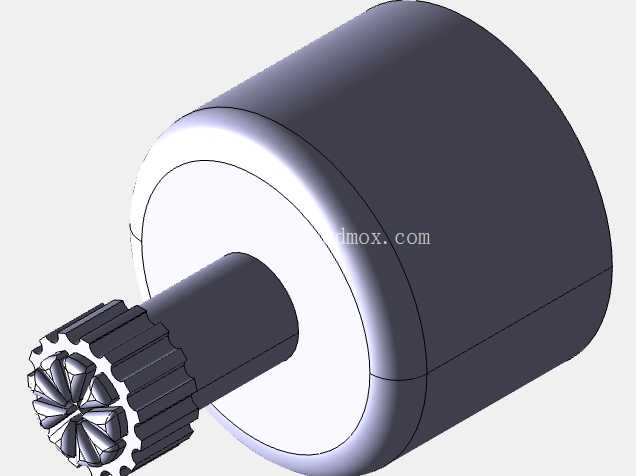

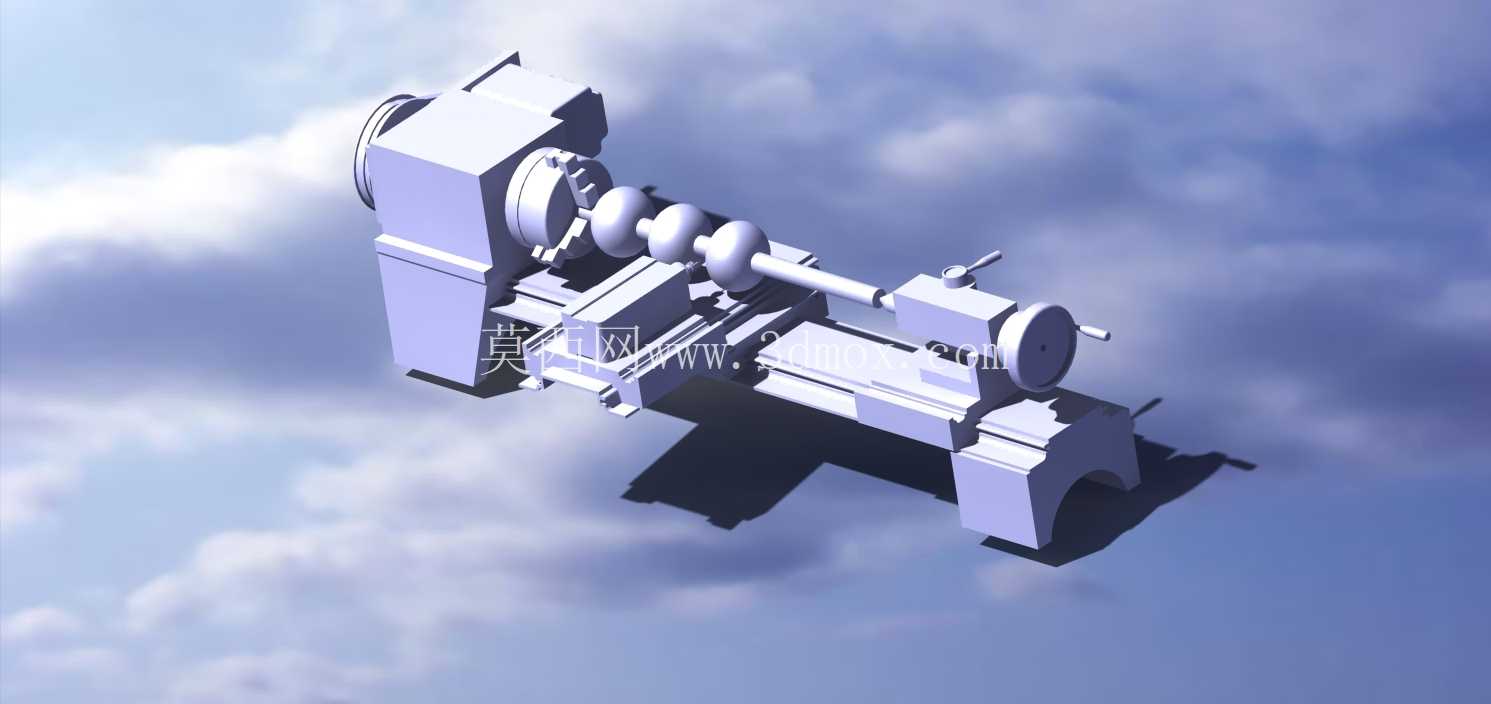

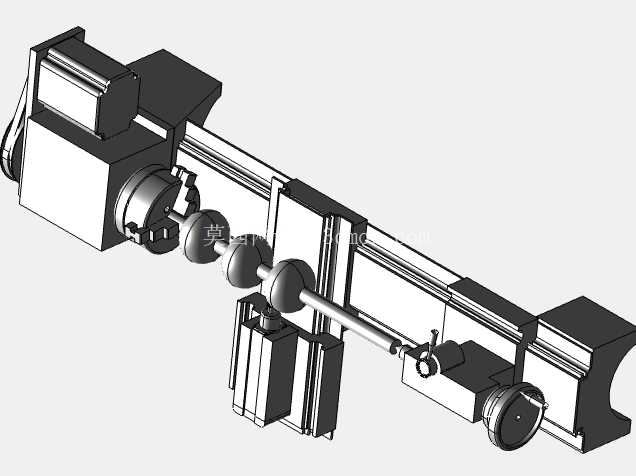

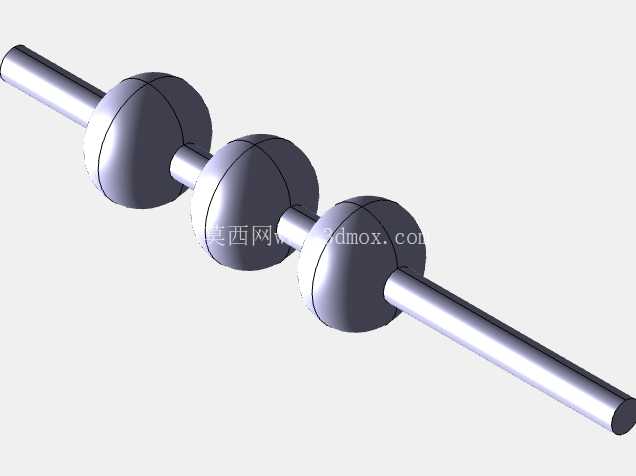

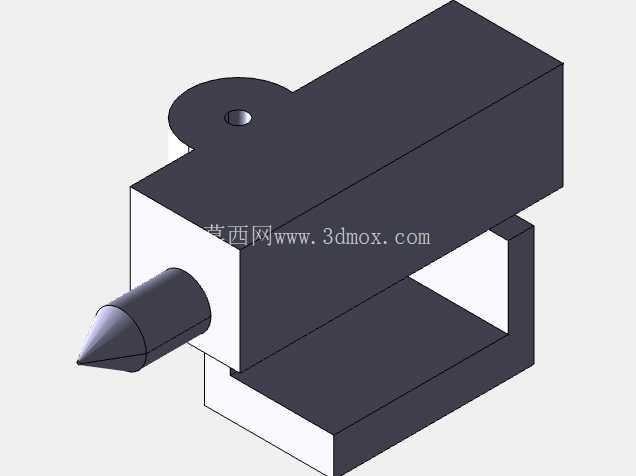

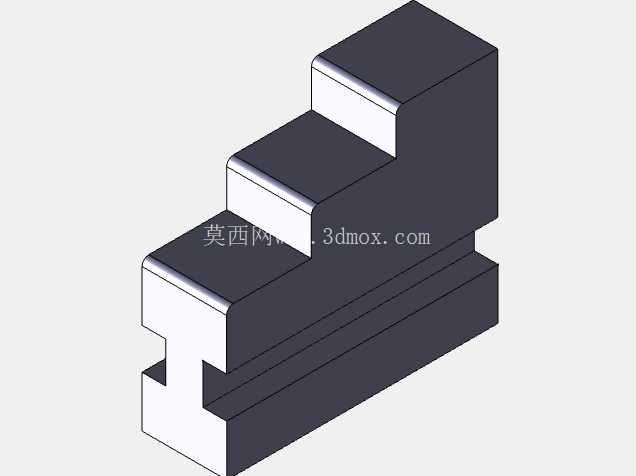

　　这款数控木工车床的三维结构，完全围绕实木回转类工件的批量加工需求搭建，区别于金属切削车床的高刚性重载荷设计逻辑，整体结构在保证加工精度的前提下做了适配木材切削特性的轻量化调整，日常应用场景覆盖实木家具厂的桌椅腿、楼梯立柱、工艺品木旋件、装饰木柱等回转类木构件的加工工序，不管是硬木还是软质木材的粗车成型、精车修形都能适配。从结构布局来看，床身采用整体式水平布局，主轴箱固定在床身左端，内置的主轴夹持机构可根据工件直径更换不同规格的卡爪，最大夹持回转直径可覆盖常规民用木构件的加工尺寸范围，尾座设置在床身右侧的导轨上，可根据工件长度沿导轨滑动调整位置，锁紧后通过顶尖对长工件的自由端做支撑，避免长木轴在高速切削时出现振颤、甩动的问题，有效提升长工件加工的表面光洁度。

　　刀架部分采用十字滑台结构，可沿床身纵向、横向做数控进给运动，适配不同轮廓曲线的车削需求，不管是等直径的圆柱面、锥面，还是带曲面弧度的回转造型，都能通过数控编程实现自动走刀加工，不需要人工反复靠模调整，相比传统手动木工车床能大幅降低异形木构件的加工难度。设计过程中充分考虑了木工切削的实际工况，木材切削时会产生大量木屑，因此导轨副都做了防木屑侵入的防护结构设计，避免木屑卡入滑动间隙导致进给卡顿、导轨磨损加快的问题；主轴转速区间做了适配木材切削的调整，相比金属车床转速更高，可匹配木工刀具的高速切削需求，减少木材表面的毛刺残留。

　　安装边界方面，设备整体占地尺寸适配中小型木工车间的布局需求，床身底部设置有可调水平的支撑脚，可适应车间不平整的水泥地面，安装时不需要做特殊的地基浇筑，调整水平后固定即可投入使用，进料、出料方向预留的操作空间符合木工车间的常规作业动线，操作人员站在床身正面即可完成上下料、对刀、加工状态观察的全流程操作。从功能特性来看，这款设备的进给传动采用精密丝杠传动，重复定位精度可满足木构件的装配公差要求，加工完成的工件不需要额外做大量的打磨修形就能直接进入下一道工序；主轴的夹持机构采用快换设计，更换不同规格的工件时不需要复杂的调整，能缩短上下料的辅助时间，适配小批量多品种的木构件加工需求。刀架的安装位置预留了多刀位的安装空间，可同时安装粗车刀、精车刀、成型刀，加工过程中可自动换刀完成不同工序的切削，不需要中途停机换刀，进一步提升加工效率。整体结构没有冗余的设计，所有部件的布局都围绕木工车削的实际作业流程优化，比如操作面板设置在主轴箱侧前方，操作人员在上下料位置就能伸手调整加工参数，不需要来回走动；排屑空间预留充足，切削产生的木屑可直接落到床身下方的排屑区域，不会堆积在导轨或传动部件附近，日常清理维护的难度更低。

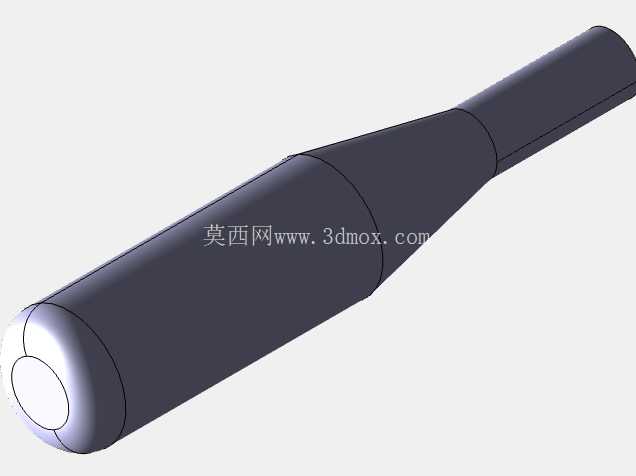

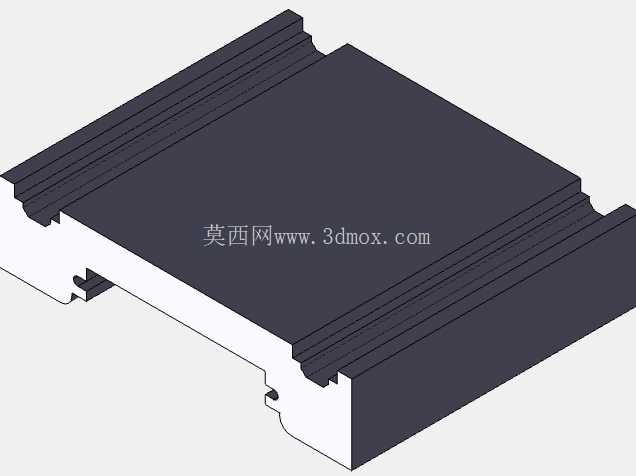

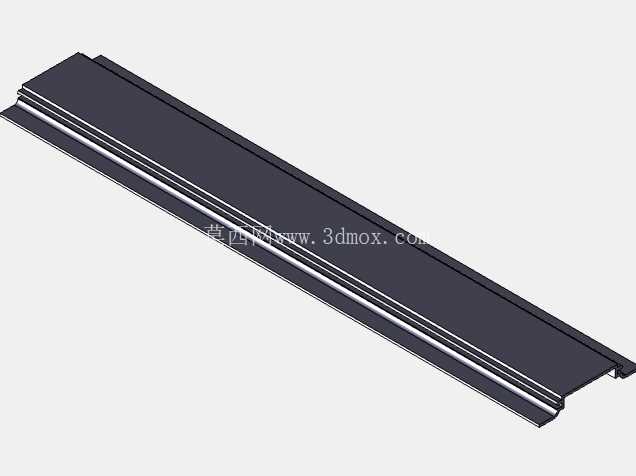

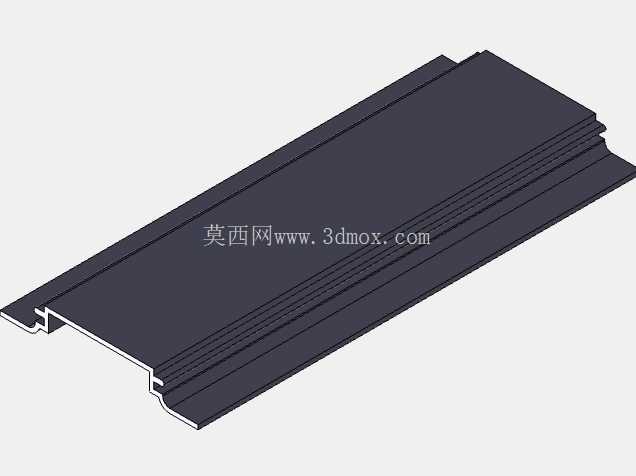

　　针对长工件加工的需求，床身导轨的长度做了适配加长工件的设计，可满足常规长度楼梯立柱、加长桌椅腿的加工需求，不需要额外加装延长附件；尾座的顶尖采用回转式结构，可随工件同步转动，减少顶尖与木材端面的摩擦，避免工件端面被烧焦、磨损的问题。在结构刚性的平衡上，因为木材切削的切削力远小于金属切削，所以床身的壁厚、筋板布局在保证长期使用不变形的前提下做了优化，既不会因为刚性不足导致加工振颤，也不会因为过度设计造成设备自重过大、搬运安装不便的问题，整体重量适合中小型木工车间的设备布局调整需求。
