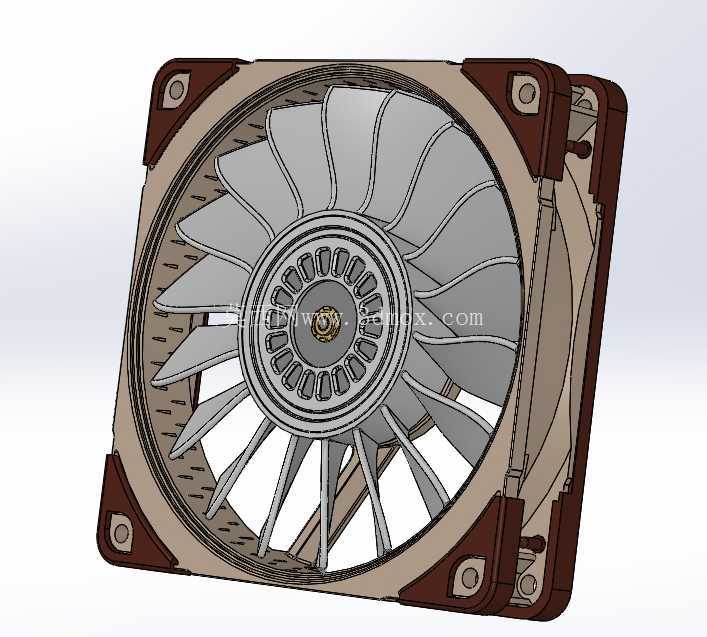

18叶喷射式轴流散热风扇结构设计

这款18叶片的轴流散热结构，在设计阶段就跳出了常规消费级散热风扇的参数堆叠思路，核心瞄准小空间内的高静压送风需求，适配对散热冗余要求较高的紧凑装机场景。从实际应用场景来看，这类结构既可以用在桌面级3D打印机的喷头、热床冷却工位，也能适配紧凑型ITX机箱的CPU、显卡散热位，甚至可以作为小型工业控制柜的局部风冷补风部件，在狭窄安装空间内实现定向气流喷射，避免常规低叶片数风扇在高阻抗风道下出现的风量骤降问题。

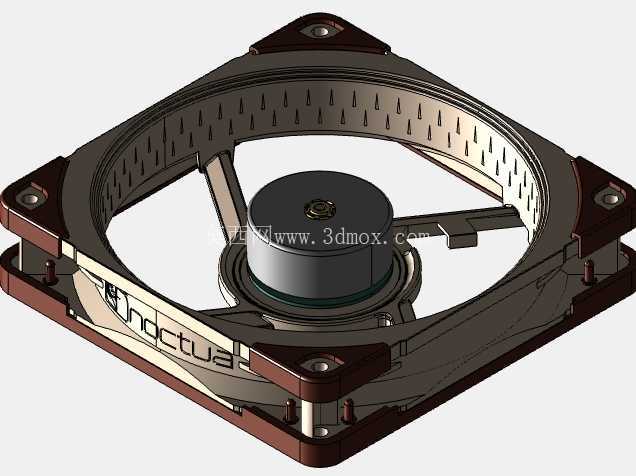

从功能特性上看，18片等距排布的后掠式叶片，在相同转速下能把气流切割成更细碎的流束，大幅降低叶片通过频率带来的风切噪声，同时叶片前缘做了微小的倒角处理，能减少叶片尖端的涡流脱落损失，提升静压输出效率。风扇四角的安装位采用了嵌入式减震胶垫的结构设计，胶垫与外框做了一体化嵌合处理，安装时不需要额外粘贴减震胶条，既能避免风扇运行时的振动传递到安装面板，也能抵消一部分安装螺丝锁紧带来的框体形变，防止框体形变挤压叶尖导致的动平衡失效。外框的边角做了R角过渡，既避免了安装时的锐边划伤，也能减少框体四角的应力集中，在长期受振动的工况下不容易出现框体开裂的问题。

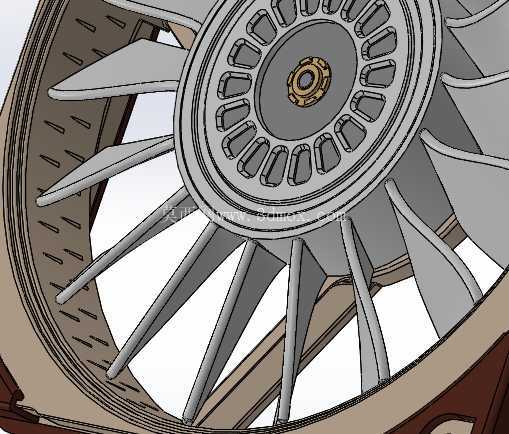

设计过程中，首先确定的是120mm见方的标准安装边界，整体厚度控制在25mm，完全匹配行业通用的12025风扇安装孔位，孔距为105mm，安装孔采用4.2mm的沉孔设计，适配M4规格的安装螺丝，不需要额外修改安装位就能直接替换同规格的常规散热风扇。叶片与外框之间的叶尖间隙控制在0.8mm，这个间隙值是平衡了加工公差与气动效率后的结果——间隙过大会导致叶尖回流损失增加，降低风扇的静压输出，间隙过小则会因为3D打印的层纹公差、注塑成型的收缩公差，导致叶尖刮蹭外框，引发运行异响与动平衡问题。轮毂部分做了内凹的导流设计，轮毂中心的轴承位预留了标准的双滚珠轴承安装空间，轮毂表面的放射状导流槽能引导中心区域的气流向外扩散，避免轮毂正后方出现气流死区，提升整体的送风均匀性。

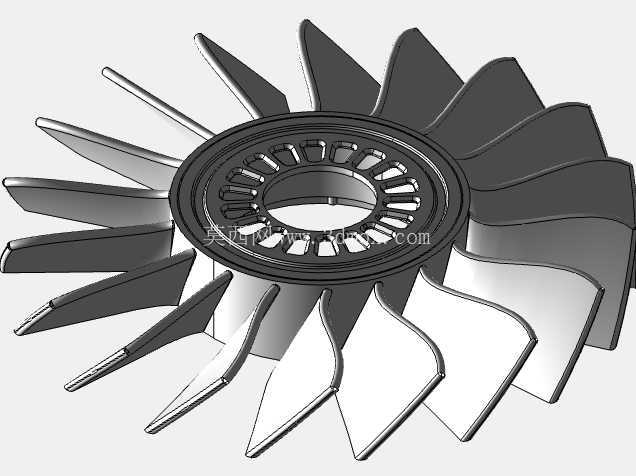

从结构细节来看，叶片的翼型采用了低速高升阻比的翼型截面，从叶根到叶尖做了连续的扭角变化，叶根处扭角较大，保证根部区域的气流推动能力，叶尖处扭角收小，降低叶尖的线速度带来的噪声，同时叶片的厚度从叶根到叶尖逐渐减薄，叶根处厚度3mm保证结构强度，避免高速旋转时叶片出现形变断裂，叶尖处厚度0.8mm减少气流切割阻力。外框的进风侧做了一圈导风圆角，能引导进风侧的气流平顺进入叶道，减少进风侧的涡流损失，出风侧则做了平直的导流边，保证喷射出的气流保持较高的集中度，不会在出风后快速扩散，适合需要定向送风的场景，比如3D打印机喷头冷却时，集中的气流能精准吹到喷嘴出料位置，快速冷却熔融的耗材，提升打印件的表面质量。

在安装适配性上，这款结构的外框侧面预留了标准的线材走线槽，能把供电线材嵌在槽内，避免安装时线材被夹在风扇与安装面之间，导致风扇安装不平整。四角的减震胶垫突出框体表面0.5mm，安装后胶垫被压缩0.2mm左右，既能起到减震作用，也能保证风扇与安装面之间留有微小的缝隙，避免框体与安装面完全贴合导致的共振传递。针对3D打印制作的场景，整个结构的所有壁厚都控制在1.2mm以上，没有小于45度的悬空结构，打印时不需要添加额外的支撑，减少后期处理的工作量，同时叶片的表面做了0.2mm的公差预留，打印后只需要简单去除层纹毛刺就能完成装配，不需要额外的打磨修正。

实际运行逻辑上，这款风扇的高叶片数设计，在较低转速下就能实现足够的风量输出，低转速运行时的噪声表现远优于7叶、9叶的常规风扇，适合对噪声控制有要求的使用场景，比如桌面级设备的散热、家用小型机柜的散热，不需要高转速就能满足散热需求，同时高静压的特性让它在面对防尘网、散热鳍片这类高阻抗风道时，依然能保持稳定的风量输出，不会像普通低静压风扇那样，加装防尘网后风量损失超过40%。在结构可靠性上，整个外框采用了加强筋设计，框体内部的四条加强筋连接轮毂安装位与外框，加强筋做了流线型处理，避免切割气流产生额外的噪声，同时保证框体的结构强度，在受到挤压时不容易出现变形。
