7英寸电容式HDMI触控显示模组结构设计

项目分类:显示屏 发布时间:2026-06-01 ID:1168942
  • 7英寸电容式HDMI触控显示模组结构设计
  • 7英寸电容式HDMI触控显示模组结构设计
  • 7英寸电容式HDMI触控显示模组结构设计

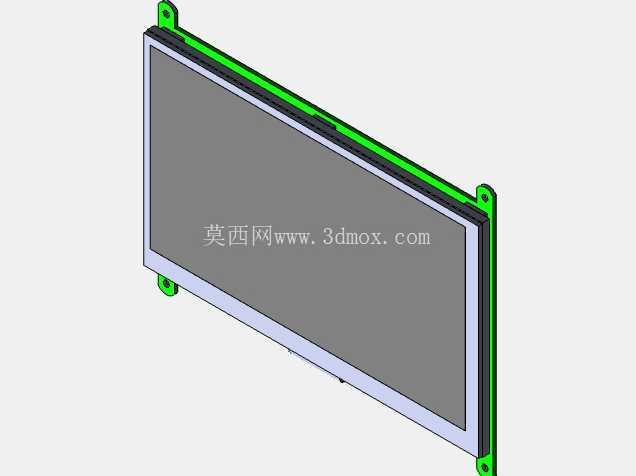

这款7英寸电容触控显示模组,在嵌入式设备开发、工业人机交互终端、小型智能装备操控面板领域应用十分广泛,很多做桌面级智能检测设备、便携测试仪器、开源硬件开发套件的工程师,在选型显示交互部件时都会优先考虑这类成熟方案。从实际使用场景来看,它不需要额外搭配复杂的驱动板卡,通过标准HDMI接口就能传输视频信号,同时兼顾电容触控的信号传输,能大幅简化整机的布线难度,减少设备内部的线束占用空间,对于内部布局紧凑的小型设备来说十分友好。

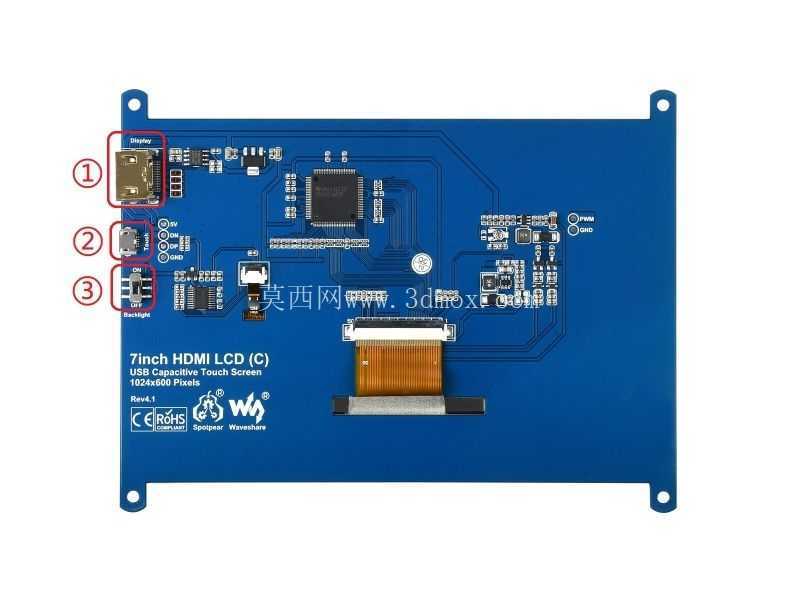

从功能特性上看,这块屏幕的物理分辨率为1024×600,能够满足常规工业操控界面、简易图形化交互页面的显示需求,不会出现画面颗粒感过重、控件显示不全的问题;电容式触控方案支持多点触控操作,相比传统电阻屏,触控灵敏度更高,不需要按压就能触发操作,日常使用时哪怕佩戴薄款丁腈劳保手套也能完成基础的点选操作,适配车间现场的实际使用环境。板载的接口布局经过了多轮迭代优化,从PCB背面的接口排布就能看出,HDMI接口、供电接口、触控信号接口全部布置在板卡的同一侧边缘,安装时只需要在设备外壳的对应位置开出统一的接口避让槽,不需要在壳体不同方位分别开孔,能有效提升外壳的结构强度,也方便后期维护时插拔线束。

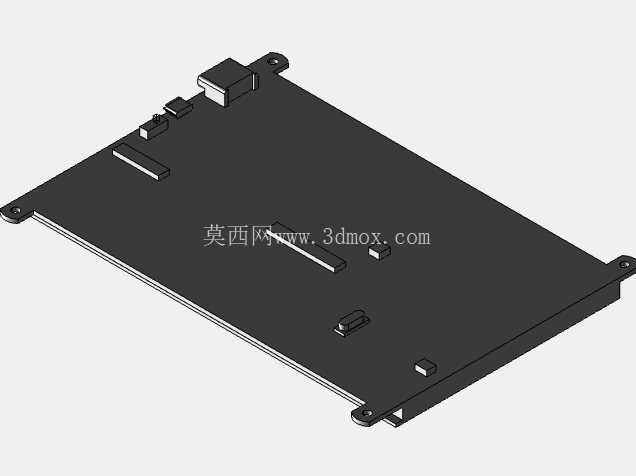

在结构设计思路上,这块PCB板采用了四角开孔的固定方式,四个安装孔的位置对称分布在板卡的四个角位,孔位周边做了露铜加固处理,锁付铜柱或者螺丝的时候不会出现PCB基材被压裂的问题,安装孔的孔径适配M2规格的固定螺丝,是行业内通用的小型板卡固定尺寸,工程师在做整机结构设计时不需要重新定制特殊规格的紧固件,直接选用标准件就能完成装配。屏幕的FPC排线采用居中布置的方式,排线出口位置刚好在板卡的中轴线上,连接屏幕面板和驱动板的排线长度经过精准核算,装配时不会出现排线拉扯、弯折角度过大的问题,能有效降低排线断裂的失效风险。板卡上的主要发热芯片全部布置在PCB的背面,也就是远离显示面板的一侧,工作时产生的热量可以通过PCB基材直接向设备内部空间散出,不会因为热量堆积导致液晶面板局部过热出现显示色差、寿命缩短的问题。

从安装边界尺寸来看,这块显示板卡的外形轮廓为规则矩形,四个角做了小圆角处理,不会因为锐角应力集中导致PCB板在受震动时出现开裂,板卡的整体厚度控制在较低水平,包含接口凸起部分的总厚度不会超过15mm,嵌入安装到设备外壳时,只需要预留18mm左右的内部深度空间就能完成装配,不会占用过多的设备内部纵深空间。屏幕的有效显示区域居中布置,显示区边缘到PCB板边缘的距离均匀,做外壳面板的视窗开口时,只需要按照显示区尺寸每边预留1mm左右的遮挡边,就能完全遮盖住屏幕的黑边区域,不会出现漏光、内部结构外露的问题。板卡上的贴片元件全部采用回流焊工艺贴装,元件高度都控制在3mm以内,没有超高的直插元件凸起,装配时不会和设备内部的其他结构件产生干涉,哪怕是紧贴着设备内部的安装隔板布置,也不会出现元件被挤压损坏的情况。

在实际设备适配过程中,这款显示模组可以兼容多数主流的嵌入式主控板,不需要编写复杂的底层驱动程序,只要接通标准HDMI输出信号就能直接点亮屏幕,触控信号也能通过通用的USB协议传输,对于快速开发原型设备、缩短项目研发周期来说有很大帮助。很多做小型数控设备、环境监测终端、智能充电桩人机界面的工程师,都会直接选用这类成熟的显示模组,而不是从零开始设计显示驱动电路,既能降低研发的出错概率,也能减少后期的物料采购、生产调试成本。板卡上预留的固定孔位还可以搭配减震橡胶圈使用,在有震动的工业设备上安装时,橡胶圈可以缓冲设备运行时产生的震动,避免板卡上的贴片元件因为长期震动出现虚焊、脱落的问题,提升设备在复杂工况下的运行稳定性。
