ArduinoNano开源控制板精细三维结构

　　先讲实际应用场景，这块控制板是小型嵌入式项目里最常用的核心单元，从桌面级小型3D打印机的挤出头控制、学生竞赛用智能小车的主控，到工业现场小型传感器的数据采集节点、小型自动化设备的状态指示模块，几乎只要是空间受限、不需要太多IO接口的嵌入式控制场景，都能看到它的身影。很多做小型智能硬件的团队，在产品原型验证阶段都会先用这块板做功能验证，等功能跑通了再做定制化PCB，这时候如果有精准的三维模型，就能同步开展外壳、安装支架的结构设计，不用等实物板卡回来再量尺寸，能把整个原型开发周期压缩至少三分之一。做嵌入式开发配套结构件设计快十年，经手的控制板适配结构少说有几百套，这次还原的Arduino Nano控制板结构，完全是照着实际量产板卡的装配公差来做的，没有做任何艺术化简化，每一处结构都对应实际生产中的装配需求。很多刚入行的结构工程师做控制板安装结构时，总容易忽略排针的突出高度、USB接口的插拔空间，最后做出来的外壳要么插不上数据线，要么排针和外壳干涉，这个模型在搭建时就把这些容易踩坑的尺寸边界都做了精准还原。

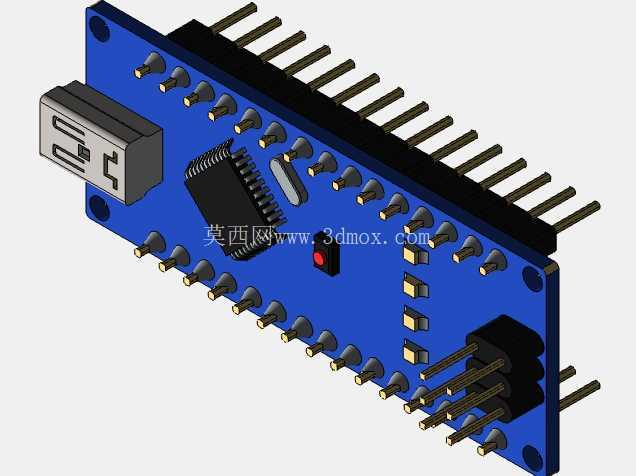

　　再讲设计思路，建模时最先确定的是PCB板的基准轮廓，这块板的实际外形是规整的长方形，四个角的安装孔位置完全按照通用安装规范设置，孔径大小适配常用的M2铜柱，安装孔到板边的距离留足了绝缘间隙，不会出现螺丝拧紧后和板上走线短路的问题。板上的元件布局完全参照实际量产版本的排布，Mini USB接口的位置在板端一侧，接口的金属外壳突出高度、接口内的胶芯深度都做了1:1还原，做外壳开孔时只要照着模型的接口轮廓预留0.2mm的装配间隙，就能保证数据线插拔顺畅，不会出现接口对位不准插不上的问题。

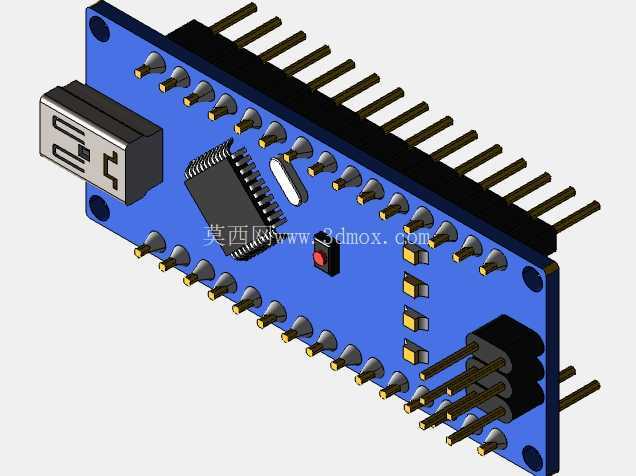

　　板两侧的排针是最容易出装配问题的部分，建模时特意区分了排针的塑料基座高度和金属插针的突出长度，排针的引脚间距严格按照2.54mm标准间距设置，不管是做排针外接的接线端子避让，还是做叠层安装的板间间隙预留，都能直接参考模型尺寸。板上的主芯片、晶振、复位按键、电源指示灯这些元件的高度都做了实际测量还原，复位按键的按键行程高度也做了对应体现，做外壳按键开孔时不用再额外留多余的避让空间，刚好能让按键帽伸出外壳表面，按动时不会卡滞。安装边界方面，整个板卡的最大轮廓尺寸要考虑两侧排针插针的突出长度，不能只算PCB板本身的长宽，很多新手建模时只算PCB板尺寸，最后做出来的安装槽两侧壁刚好顶到排针插针，导致板卡装不进去。板卡背面的元件突出高度也要纳入安装空间计算，背面的贴片元件最高处距离PCB背面的高度不到1mm，做安装槽时只要在背面预留1.5mm的间隙就能保证不剐蹭元件，要是做贴装式安装，这个间隙还能用来贴绝缘片，避免板卡背面焊点和安装金属板短路。还有板端一侧的电源排母，这个排母的突出高度比两侧排针要高，做结构避让时要单独算这个位置的空间，不能统一按两侧排针的高度留间隙，不然会出现排母位置顶到外壳的问题。

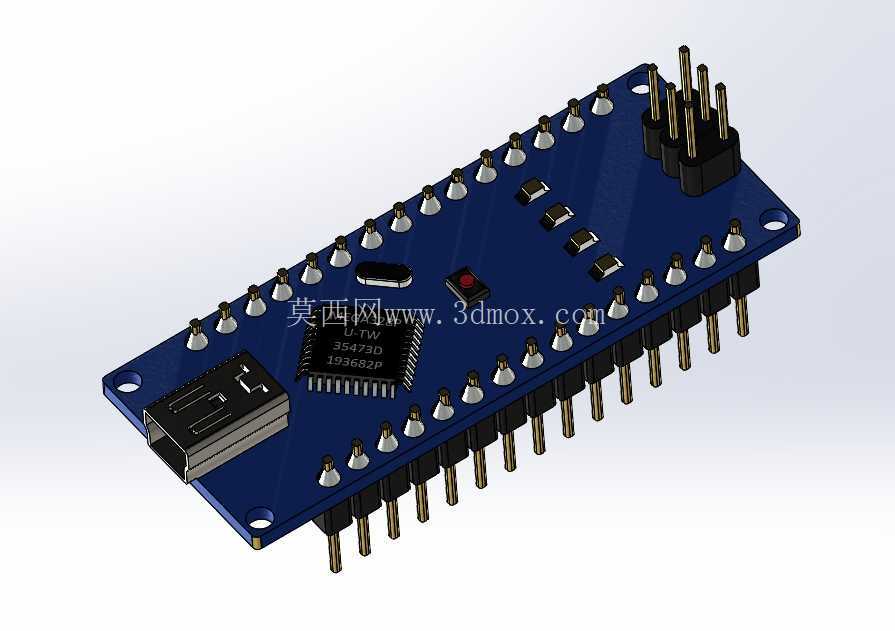

　　实际做项目时用这个模型，能直接在装配环境里模拟整个控制板的安装过程，检查安装螺丝会不会和板上元件干涉，数据线插拔时会不会被外壳边缘挡住，外接杜邦线时排针位置的操作空间够不够，甚至可以直接在模型里模拟复位按键的按动行程，提前发现结构设计里的干涉问题，不用等3D打印出外壳实物再反复修模。很多开源项目里的控制板模型都会简化掉排针的细节，或者把USB接口的尺寸做的有偏差，实际用的时候还要自己重新校准尺寸，这个模型在搭建时每一个尺寸都对照实物做了三次校准，小到板上的LED灯珠直径、复位按键的橡胶帽高度，大到整个板的安装孔位、排针间距，都和实物完全一致，不管是做产品原型的结构验证，还是做教学用的三维演示模型，都能直接调用，不用再做二次尺寸修正。
