卧式管壳式换热设备结构三维设计

在化工、能源、暖通、食品加工等多个工业领域，热量传递是工艺流程中不可或缺的环节，管壳式换热器作为间壁式换热设备的典型代表，凭借承压能力强、适用工况范围广、运维便捷等优势，长期占据工业换热设备的主流应用场景。这套三维结构完整还原了固定管板式卧式管壳换热器的全部细节，从筒体成型、管板焊接、管束排布到支座、接管法兰的匹配，都严格遵循常规工程设计的逻辑搭建，可直接用于结构校核、装配干涉检查以及工艺布管参考。

从实际应用场景来看，这类设备常被用于液-液换热、汽-液换热工况，比如化工生产中工艺介质的冷却或预热、热电厂的冷凝水回收换热、暖通系统的汽水换热、食品加工行业的物料杀菌后降温等场景，只要是两种介质需要在隔绝状态下完成热量传递，且工况压力、温度波动区间较大的场合，固定管板式的管壳换热器都是性价比极高的选型方向。设备的核心功能是通过管束壁面完成两种流体的热量传递，壳程走一种介质，管程走另一种介质，通过管壁的热传导实现温度交换，过程中两种介质完全隔离，不会出现交叉污染的问题。

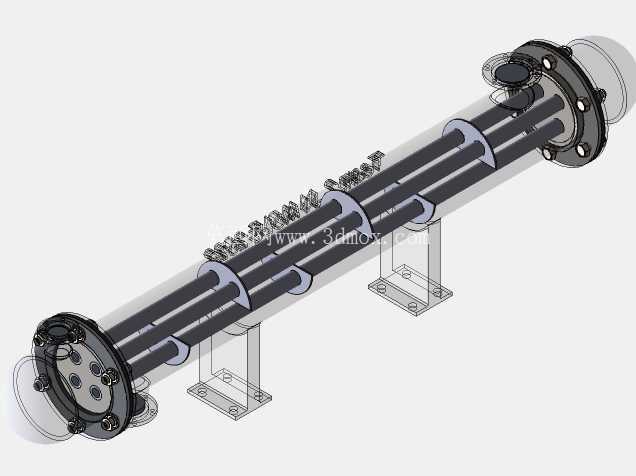

从设计思路层面拆解，这套模型采用卧式单壳程双管程的常规结构布局，筒体采用等径直筒段设计，两端通过法兰与管板、封头连接，方便后期检修时抽出管束清理结垢。管束采用正三角形排布方式，在相同筒径下可以最大化布置换热管数量，提升整体换热面积，同时兼顾管间流体的湍流效果，减少壳程死区，降低结垢速率。两端封头内设置分程隔板，将管程分为两个流程，延长管程介质的流动路径，提升管程侧的换热效率，避免短流导致的换热效率不足问题。

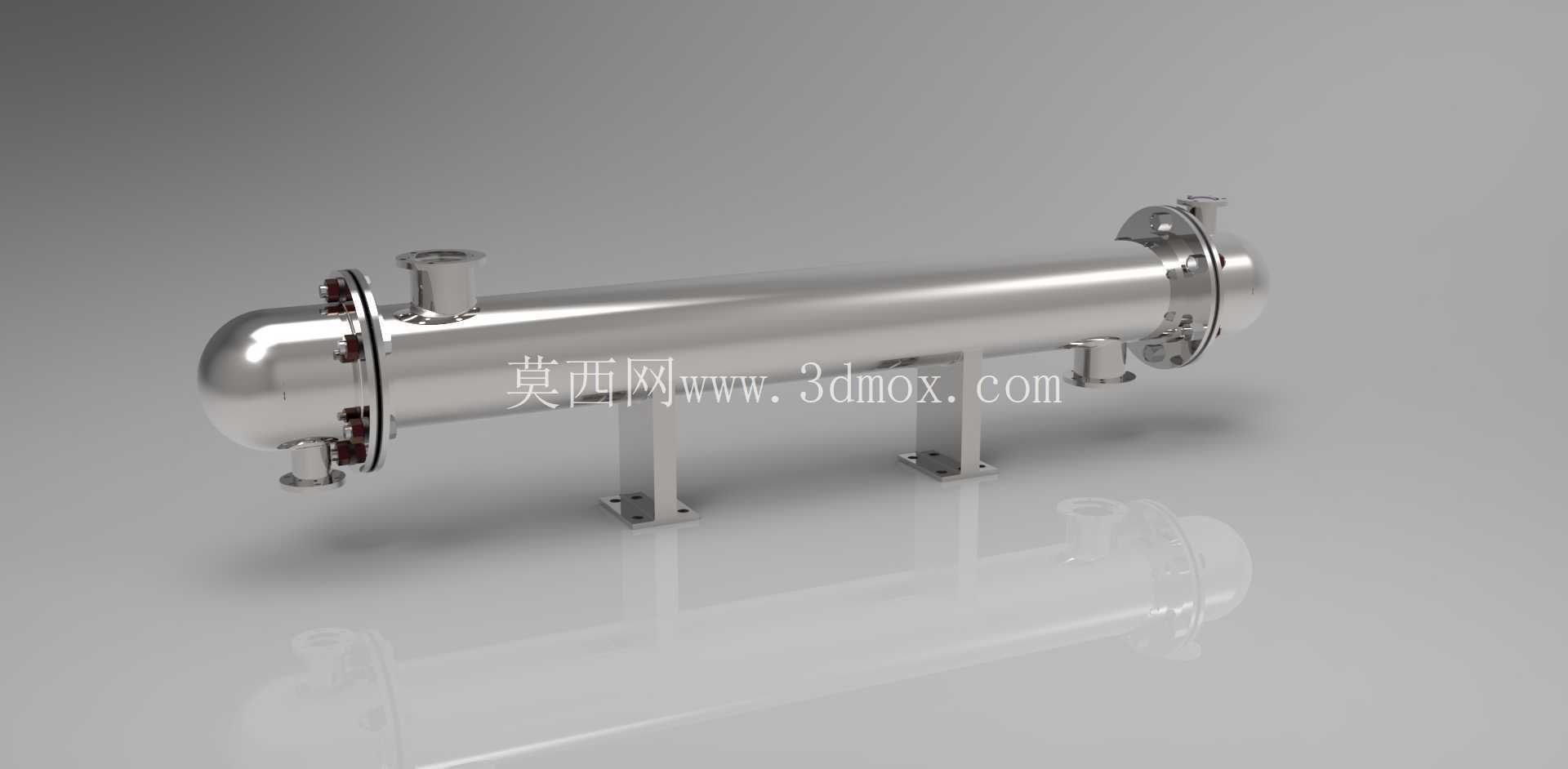

设备的安装边界与外形尺寸遵循工程通用规范，底部采用两个鞍式支座作为支撑，其中一个为固定支座，另一个为滑动支座，预留了设备受热膨胀时的轴向位移余量，避免热应力导致的筒体变形或焊缝拉裂。所有接管都采用标准法兰连接，分别设置在筒体上部、下部以及两端封头位置，对应壳程进出口、管程进出口、排气口、排液口的常规布置，接管的伸出长度、法兰密封面形式都匹配通用管道安装要求，不需要额外调整即可对接现场工艺管道。筒体两端的法兰采用凸凹面密封结构，搭配密封垫片可以满足中低压工况下的密封要求，避免介质泄漏。

从结构细节来看，换热管与管板的连接采用强度焊加贴胀的设计逻辑，既保证连接强度，又消除管板与换热管之间的间隙，避免间隙腐蚀，延长设备使用寿命。支座的地脚螺栓孔采用长圆孔设计，适配现场安装时的基础误差，降低安装对位难度。筒体外壁没有额外设置加强圈，说明设计工况下筒体的壁厚已经满足外压或内压的刚度要求，适合常规中低压的换热工况。整体结构没有冗余设计，所有部件都服务于换热效率提升、安装运维便捷、长期运行可靠这几个核心工程目标，建模时严格按照装配关系搭建，所有配合面都没有干涉问题，管束与筒体内壁的间隙、折流板的间距、接管与筒体的相贯线处理都符合实际加工工艺要求，不会出现无法落地生产的结构问题。对于刚接触换热设备设计的结构工程师来说，这套模型可以直观理解管壳换热器的内部结构、装配逻辑，也可以作为同类型设备选型时的结构参考，快速核对不同部件的位置关系与安装尺寸要求。
