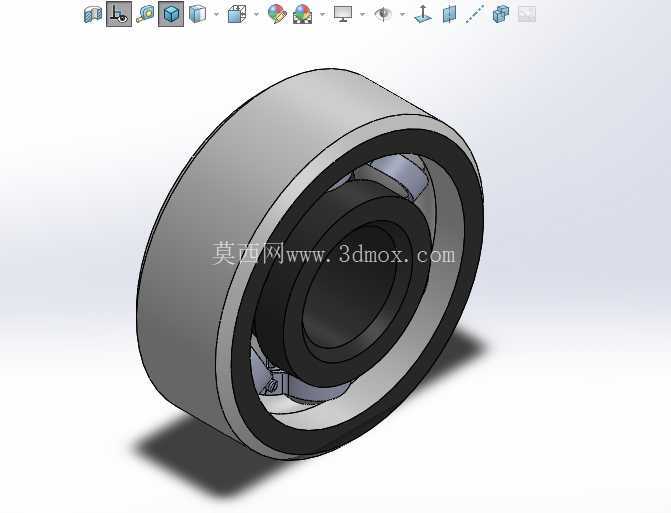

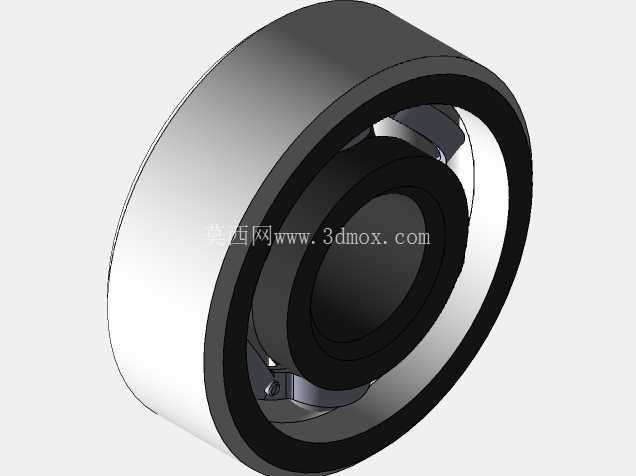

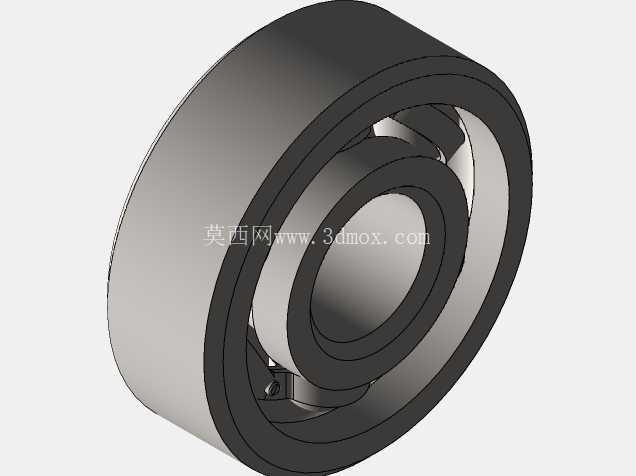

深沟球滚动轴承机械结构三维设计

在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通的民用家电电机、输送线辊筒，到工业领域的机床主轴、泵阀传动端、减速机输入输出轴，几乎所有存在连续回转运动的机械结构，都需要匹配对应载荷等级的轴承完成轴系定位。这款深沟球结构的滚动轴承，采用最经典的内外圈+滚动体+保持架的分体式结构设计，建模过程中严格遵循常规通用轴承的尺寸配合逻辑，内圈与轴颈采用基孔制过渡配合，外圈与轴承座安装孔采用基轴制间隙配合，能够满足常规工况下的快速装拆需求，不需要额外设计复杂的锁紧定位结构即可完成轴向限位。

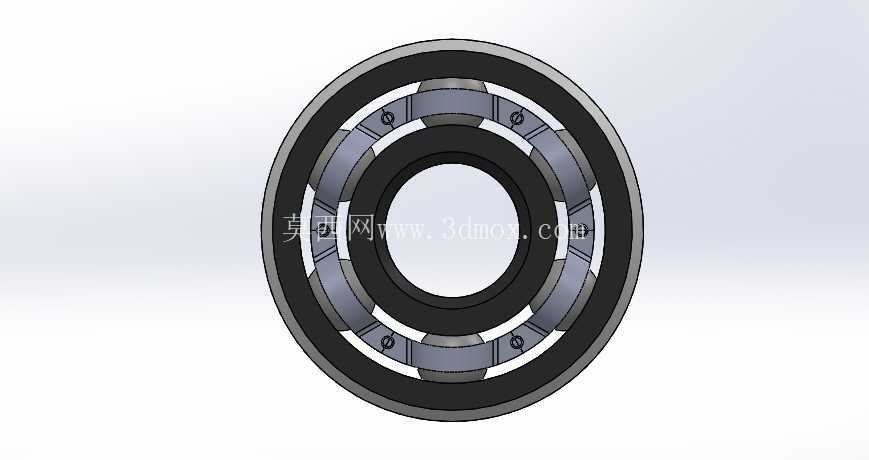

从结构功能来看，该轴承的内圈随传动轴同步回转，外圈固定在轴承座孔内承担静态支撑作用，均匀分布在内外圈滚道之间的钢质滚动体，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与接触面磨损，两侧的保持架采用兜孔结构将每一颗滚动体均匀分隔，避免滚动体在运转过程中发生相互碰撞、偏磨，保证所有滚动体受力均匀，不会出现局部载荷集中导致的早期点蚀失效。建模时特意还原了滚道的圆弧曲率设计，滚道曲率半径略大于滚动体半径，保证滚动体与滚道之间为点接触状态，既能够承担主要的径向载荷，也可以承受一定比例的双向轴向载荷，适配多数存在少量轴向窜动的轴系使用场景，不需要额外搭配推力轴承即可满足常规工况的载荷需求。

在安装边界的设计上，该模型还原了通用深沟球轴承的安装尺寸逻辑，内圈端面略高于外圈端面，装配时轴肩与轴承座孔的挡肩高度严格控制在标准范围内，既能够保证轴承安装到位后轴向定位可靠，也不会因为挡肩过高遮挡滚动体运行区域，同时预留了标准的拆卸空间，方便使用拉马等工具完成轴承的后期维护更换。模型的密封结构采用两侧接触式橡胶密封的设计逻辑，建模时还原了密封唇与内圈密封槽的配合关系，能够阻挡外部环境中的粉尘、切削液、水汽进入轴承内部滚道区域，同时避免轴承内部填充的润滑脂在运转过程中泄漏，延长轴承的维护周期，适配存在少量粉尘、溅水的工业车间使用场景。

从实际选型适配的角度来看，这类结构的轴承属于通用型标准传动部件，不需要定制特殊安装结构即可直接替换同尺寸规格的标准件，建模过程中所有配合面的尺寸公差都按照常规机械设计的配合等级设置，内圈与轴的配合公差带、外圈与座孔的配合公差带都符合通用机械的设计规范，设计人员在做设备结构设计时，可以直接调用该模型完成轴系的装配干涉检查，验证轴肩高度、轴承座孔深度、端盖压紧量等尺寸是否匹配，不需要重新绘制轴承的基础模型，能够大幅缩短传动结构的设计周期。在实际应用中，这类轴承的极限转速受润滑方式影响，采用脂润滑时可以满足中低速传动场景的需求，采用油润滑时可以适配更高转速的主轴结构，广泛应用在各类对旋转精度要求中等、载荷平稳的传动场景中，比如中小型电机的输出端、皮带输送机的辊筒支撑、小型减速机的齿轮轴支撑、普通机床的进给轴支撑等场景，不需要额外设计复杂的润滑回路，仅需要在装配时填充适量润滑脂即可满足长期运转需求。

建模过程中对各个零件的装配关系做了完整还原，保持架的兜孔与滚动体之间保留了合理的运转间隙，内外圈的滚道与滚动体之间设置了符合实际工况的接触关系，在做运动仿真时可以直观展示轴承运转过程中各个部件的相对运动状态，帮助设计人员验证轴系运转时的轴承受力状态，排查是否存在安装偏斜、载荷过载等设计问题。同时模型的细节处理上还原了轴承零件的工艺特征，比如内外圈的倒角、滚道的磨削加工余量、保持架的铆接结构等，完全符合实际轴承零件的加工工艺逻辑，不是简化的示意性模型，可以直接用于教学演示、装配培训、设备方案展示等场景，帮助刚接触机械设计的人员直观理解滚动轴承的内部结构与工作原理，掌握轴承选型与安装的核心要点。
