50mm规格8欧姆0.5W圆形扬声器结构

　　在各类小型电子设备、工业提示终端、民用消费类电子产品的音频输出环节，这类小尺寸圆形动圈扬声器是应用范围极广的基础电声部件，很多结构工程师在做整机布局时，都会优先选用这类参数标准化、安装边界清晰的成熟器件，避免重新开模定制带来的周期与成本损耗。这款标称直径50mm的圆形扬声器，额定阻抗8欧姆、额定功率0.5W，属于典型的小功率全频发声单元，日常工作中主要承担语音提示、简易音效播放、低功率音频输出的功能，常见应用场景覆盖桌面小型数码外设、门禁对讲终端、工业设备操作提示单元、小型便携音箱、儿童益智玩具、安防报警装置等领域，在不需要高保真音质输出、仅需清晰传递音频信号的场景下，这类器件的性价比与适配性远高于大尺寸高功率扬声器。

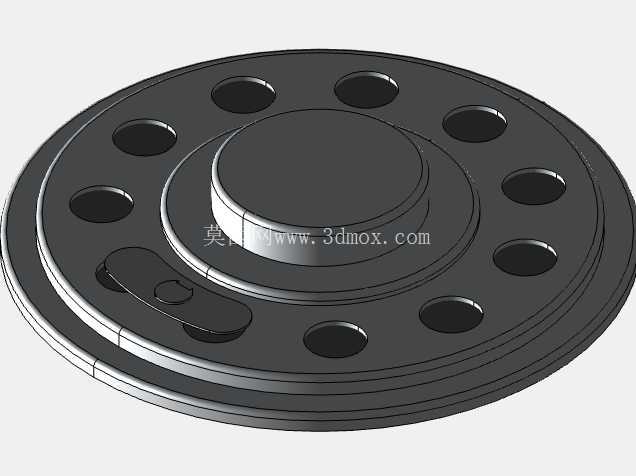

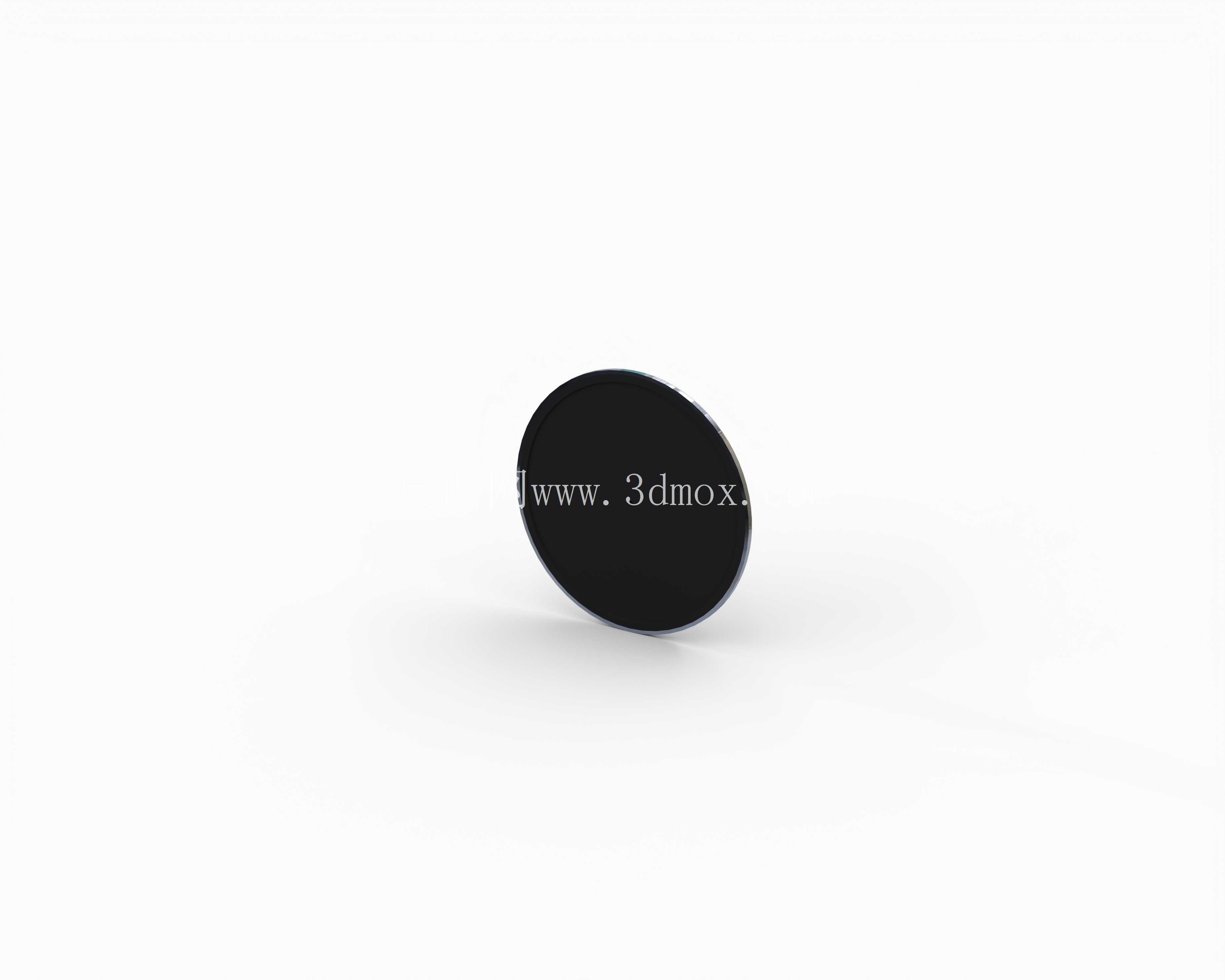

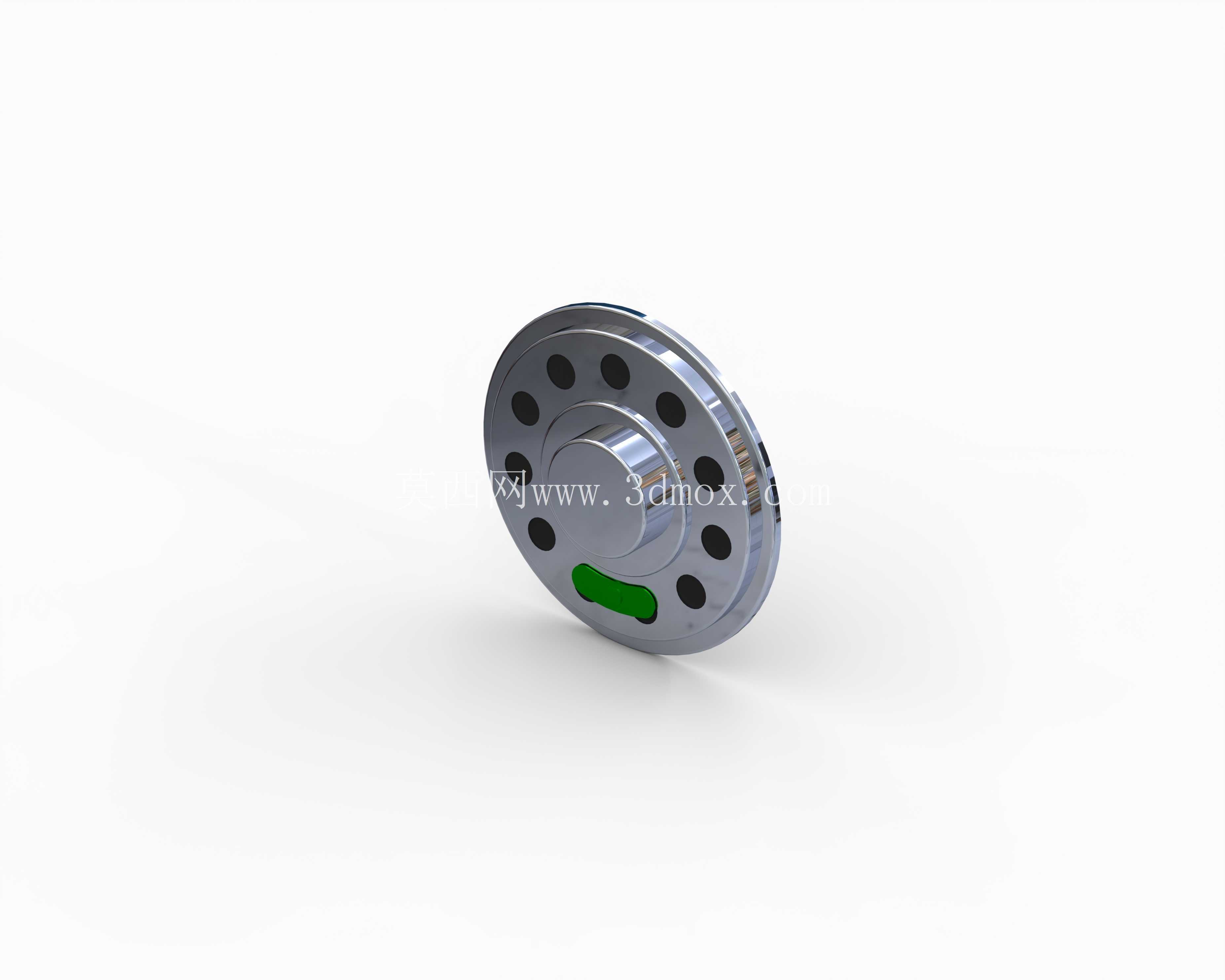

　　从设计思路来看，这类扬声器采用经典的动圈式结构，整体外形为正圆形薄饼状，主体由黑色振膜面、金属支撑盆架、背部磁路腔体三部分构成，振膜边缘做了圆弧过渡的悬边设计，既可以保证振膜往复运动的行程余量，也能在安装时和前端面盖的出声孔区域形成贴合密封，减少声音的侧向泄漏。做整机结构设计时需要重点关注它的安装边界，首先是正面的出声区域需要预留不小于45mm直径的通透空间，不能被结构件遮挡振膜的有效发声区域，否则会直接导致音量衰减、音质发闷；其次是安装固定位通常设置在盆架的外圈边缘，多采用三点或四点螺丝固定，也有部分场景采用背胶粘接的方式固定，这就需要在结构设计时预留对应的安装沉台，沉台的内径要略大于扬声器本体外径0.2-0.3mm，既方便装配时的对位，也能避免公差累积导致的装配卡滞。

　　从安装深度来看，这类小功率扬声器的整体厚度通常控制在10-15mm区间，背部的磁路部分为圆柱形凸起，设计腔体时需要给背部磁路预留足够的避让空间，不能让磁路部分挤压到内部的PCB板或者走线，同时也要注意扬声器背部不能完全密闭，需要预留一定的泄压空间，否则振膜运动时的空气阻力会大幅提升，导致功率损耗、声音失真。在实际选型适配时，8欧姆的阻抗可以匹配绝大多数通用的小功率音频放大电路，不需要额外做阻抗匹配电路，0.5W的额定功率也能适配常规的功放输出功率，不会出现功率不匹配导致的烧件或者音量不足问题。

　　很多工程师在做结构验证时，容易忽略扬声器的出线方向，这类扬声器的焊盘通常设置在盆架的侧边，出线位置需要在结构件上预留对应的走线槽，避免装配时线材被压断或者挤压到振膜影响发声。另外在做防护设计时，如果是应用在多尘或者潮湿的户外场景，还需要在扬声器正面加装防尘防水的透声网，透声网的声阻要和扬声器的发声特性匹配，不能选用过密的网布导致声衰减过大。从建模还原的角度来看，这个模型精准还原了扬声器的外形轮廓、振膜的曲面弧度、盆架的边缘厚度以及背部磁路的凸起尺寸，所有安装相关的关键尺寸都和实物保持一致，结构工程师在做整机装配设计时，可以直接调用这个模型进行布局干涉检查，不需要反复测绘实物尺寸，能大幅缩短前期的设计迭代周期。在做装配公差分析时，要重点考虑扬声器本体的外径公差、安装孔位的位置度公差，以及结构件安装沉台的尺寸公差，通常建议单边预留0.15mm的装配间隙，既可以保证装配顺畅，也不会出现安装后松动移位的问题。对于需要做密封设计的场景，比如防水类设备，还可以在扬声器的盆架和结构面盖之间加装一圈薄的EVA泡棉密封圈，泡棉的压缩量控制在30%左右即可，既可以实现密封防水，也不会因为压缩量过大导致盆架变形影响振膜的正常运动。
