120mm静音纯翼CPU散热风扇结构设计

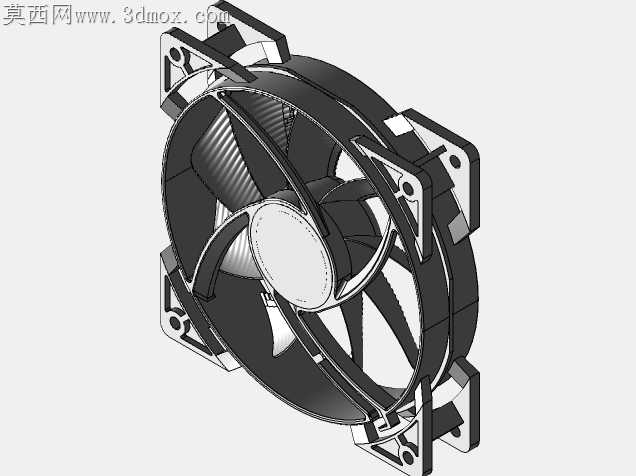

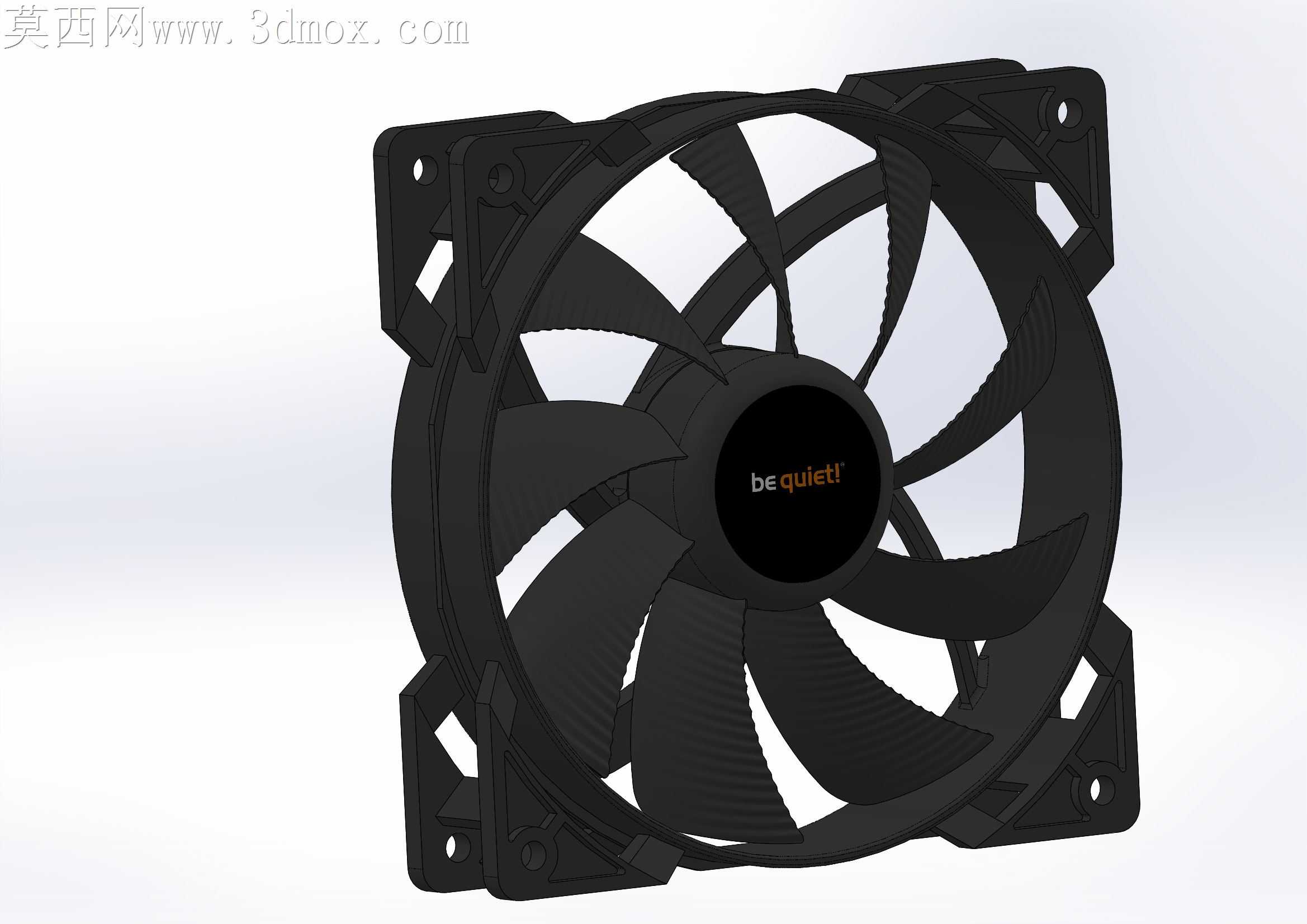

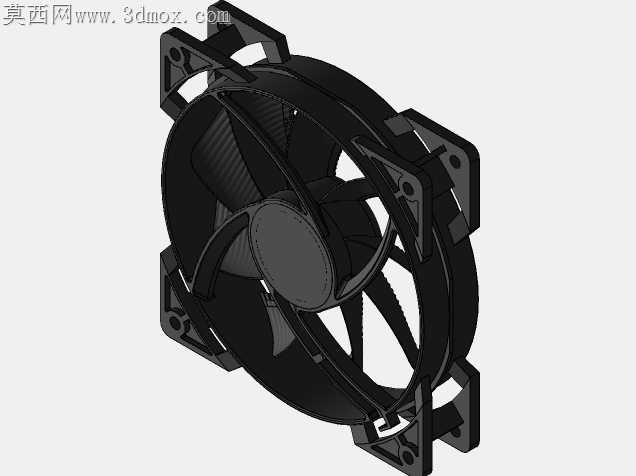

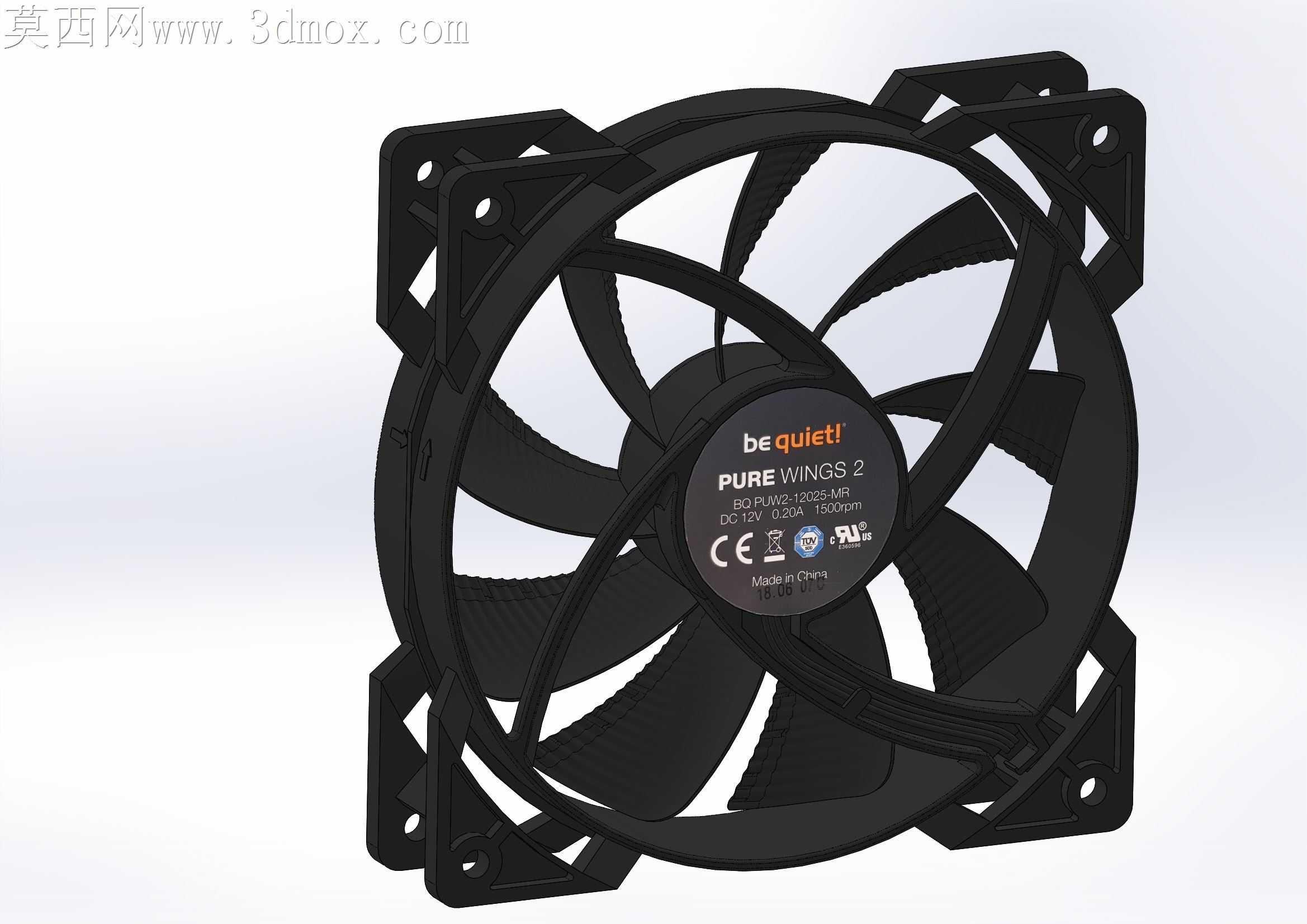

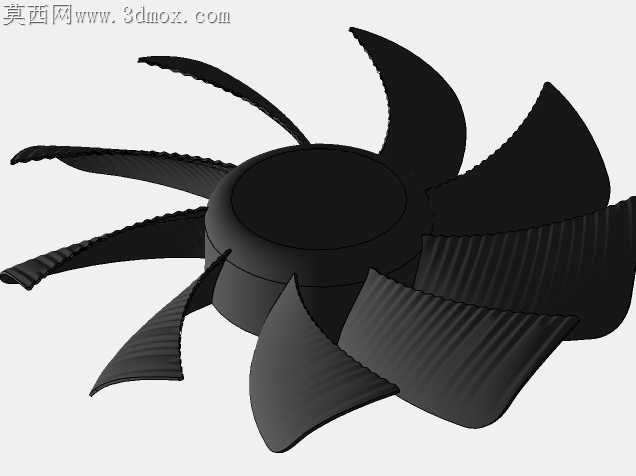

机箱内狭小空间的紊流共振一直是120mm规格散热风扇的核心加工适配痛点，扇叶边缘与安装框的间隙公差若控制失当，高转速下会产生尖锐的边频啸叫，直接抵消静音扇叶的气动设计优势。这款风扇的外框采用四角对称的安装耳结构，每个安装耳上的固定孔位做了沉台倒角处理，装配时螺丝不会凸出于框体表面，避免干涉机箱侧板或者冷排鳍片的贴合，沉台深度刚好匹配标准机箱螺丝的头部厚度，不会出现螺丝锁附过深压裂塑料框体的隐患。扇叶的曲面做了不等距排布设计，每片扇叶的前缘弧度都有细微的角度差，打破旋转时的固定气动频率，避免和机箱钣金产生同频共振，扇叶根部和轮毂的连接位置做了圆弧过渡加厚，长期高速旋转下不会出现根部应力发白断裂的问题，适配注塑加工时的熔体流动路径，减少注塑件的缩水、缺胶缺陷。轮毂中心的标签贴合位做了0.1mm的下沉台阶，贴标后不会因为标签凸起产生额外的风阻，也能避免标签在长期气流冲刷下起边脱落。外框的内侧导风圈做了微锥度设计，进风侧口径略大于出风侧，聚拢气流的同时减少框体和扇叶边缘的剐蹭风险，加工时模具的脱模斜度刚好和这个锥度匹配，不需要额外做结构让步就能顺利脱模，减少后期修模的工作量。出线位置的卡扣做了防拉脱结构，线材被卡紧在框体的卡槽内，拉扯线材时不会直接扯动内部的电机接线，避免装配或者使用过程中线材松脱导致风扇停转。扇叶表面做了细微的晒纹处理，既可以减少注塑时的流痕明显度，也能在一定程度上打散附面层气流，降低风噪。安装耳的背面预留了减震胶钉的卡位，胶钉装入后不会轻易脱落，同时能隔断风扇和机箱之间的振动传递，进一步降低运行噪音。整个结构的壁厚控制均匀，没有出现壁厚突变的位置，注塑冷却时不会因为收缩不均产生翘曲，保证扇叶和外框之间的间隙均匀一致，不会出现转动擦框的问题。
