小型前倾式离心冷却鼓风机结构设计

小功率离心鼓风机最容易被忽略的加工适配痛点，集中在蜗壳卷边与安装支架的平面度冲突上——很多量产机型运行半年后出现异常震动，根源不是叶轮动平衡失效，而是蜗壳下端与支架焊接时的热变形拉扯了蜗壳型线，导致叶轮与蜗壳内壁的周向间隙不均，高速气流在窄间隙处形成压力脉动，连带固定螺栓出现疲劳松动。这款模型在处理蜗壳与安装支架的连接位时，没有采用常见的整面贴合焊接结构，而是在蜗壳底部预留了三个凸起的定位凸台，凸台高度仅1.2mm，刚好抵消1.5mm厚冷轧钢板焊接后的0.8-1mm热变形量，支架上对应的安装孔做了0.5mm的腰型余量，既可以抵消焊接后的孔位偏移，也能在现场安装时适配不同设备的安装孔位公差，不用现场扩孔破坏支架的防腐镀层。

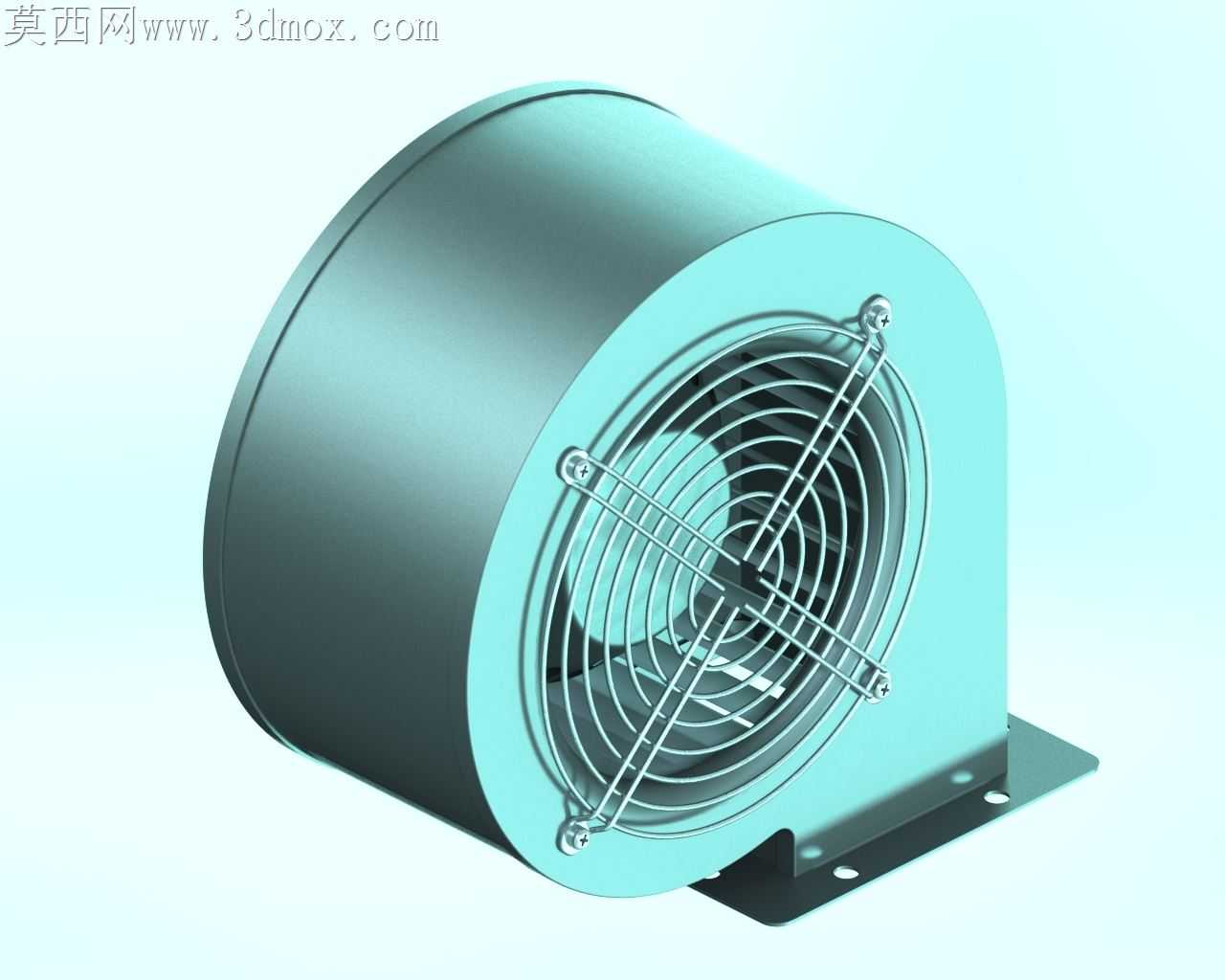

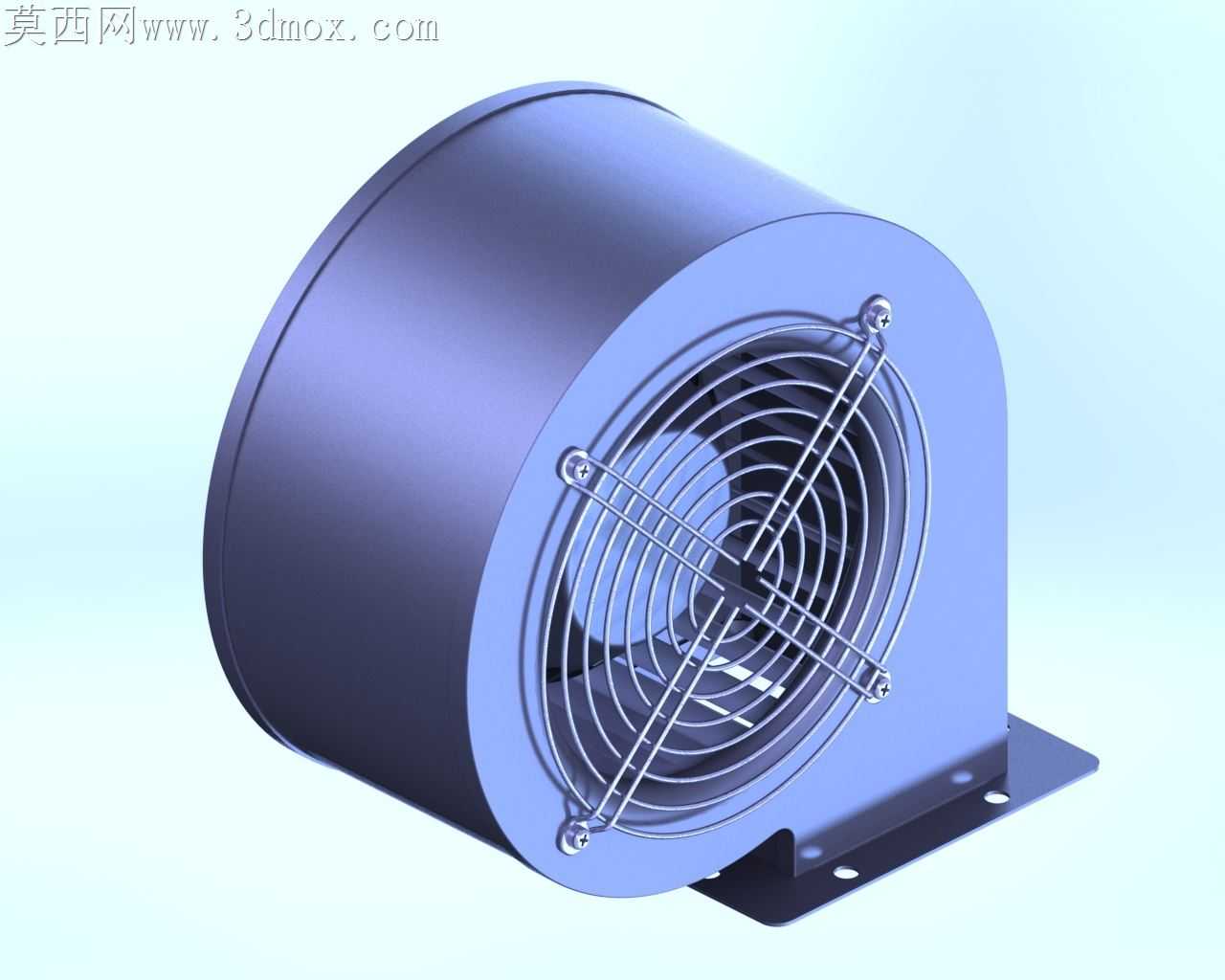

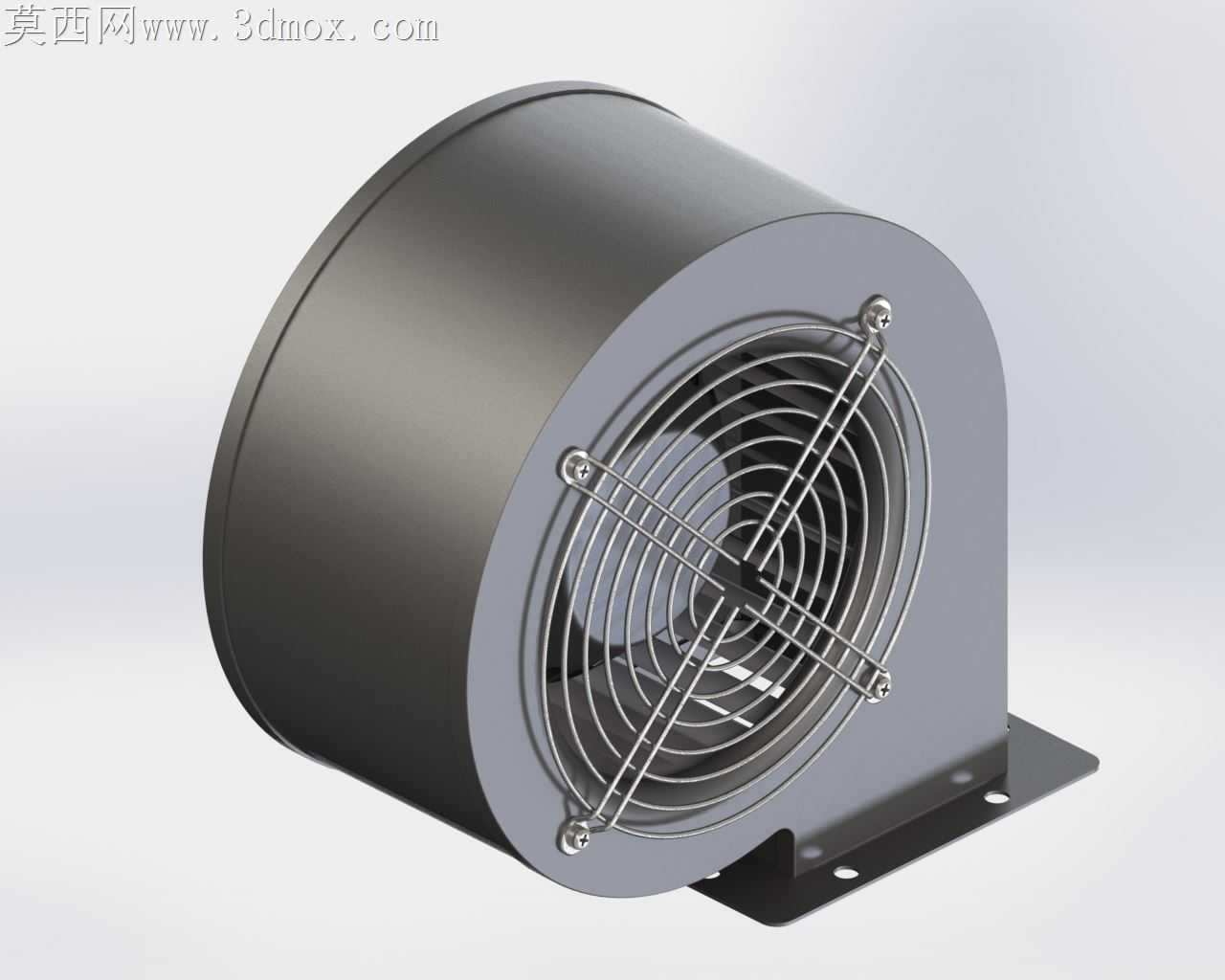

前端的金属防护网罩没有采用常见的螺丝直接固定在蜗壳端面的结构，而是在蜗壳出风口的法兰圈上压出了四个内嵌式的螺母沉座，沉座深度刚好与M4压铆螺母的厚度齐平，网罩的固定螺丝拧入后不会突出法兰平面，安装时风机端面可以完全贴靠在设备的通风口面板上，不会出现缝隙漏风的问题。网罩的钢丝交叉点全部做了压平处理，没有突出的焊疤，既避免了安装时刮伤操作人员的手套，也不会因为突出的焊点扰乱出风口的流场，减少高频气流噪音。

蜗壳的型线没有采用完全等宽的对数螺旋线，在靠近出风口的位置做了3mm的渐扩处理，这个细节是为了适配150mm见方的安装切割尺寸，让出风口的风速分布更均匀，不会出现中心风速过高、边缘风速不足的问题，给设备内部散热时不会出现局部散热死角。叶轮的前盘采用了微弧设计，不是平直的圆盘结构，进风侧的圆弧过渡可以减少气流进入叶轮时的湍流损失，比平直前盘的同尺寸风机风压提升8%左右，同时不会增加叶轮的整体重量，对电机的启动扭矩要求更低，适配小功率单相异步电机就能达到额定风量。

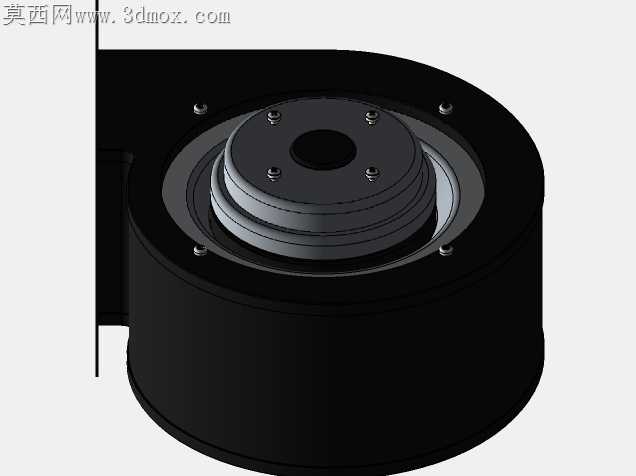

蜗壳侧面的电机安装位做了内嵌式的止口结构，止口与电机端盖的配合公差选了H7/h6的间隙配合，安装时不用反复调整电机的同轴度，只要把电机端盖卡入止口就能保证叶轮与电机轴的同轴度误差在0.1mm以内，大幅减少装配时的调校时间，也能避免后期运行中因为同轴度偏差出现的电机轴承磨损问题。底部安装支架的折边做了15度的外翻压边，既可以提升支架的整体刚性，不用额外增加加强筋就能承受风机运行时的震动力，也能避免折边的锐边划伤安装人员，压边后的支架边缘不会因为长期震动出现漆面崩裂的问题，防腐寿命比直角折边的支架长近一倍。
