德商必酷静音翼3高速120mm散热风扇

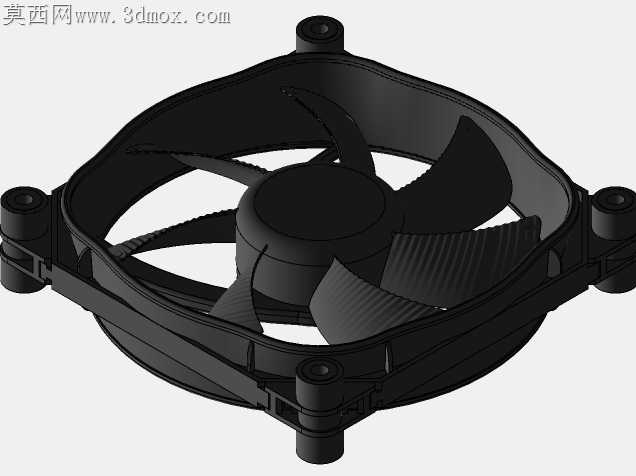

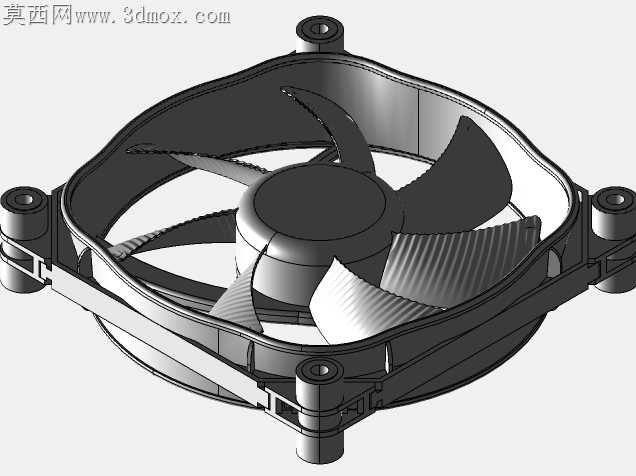

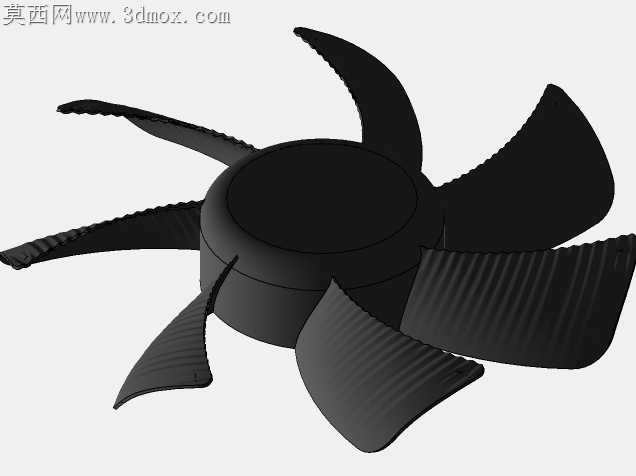

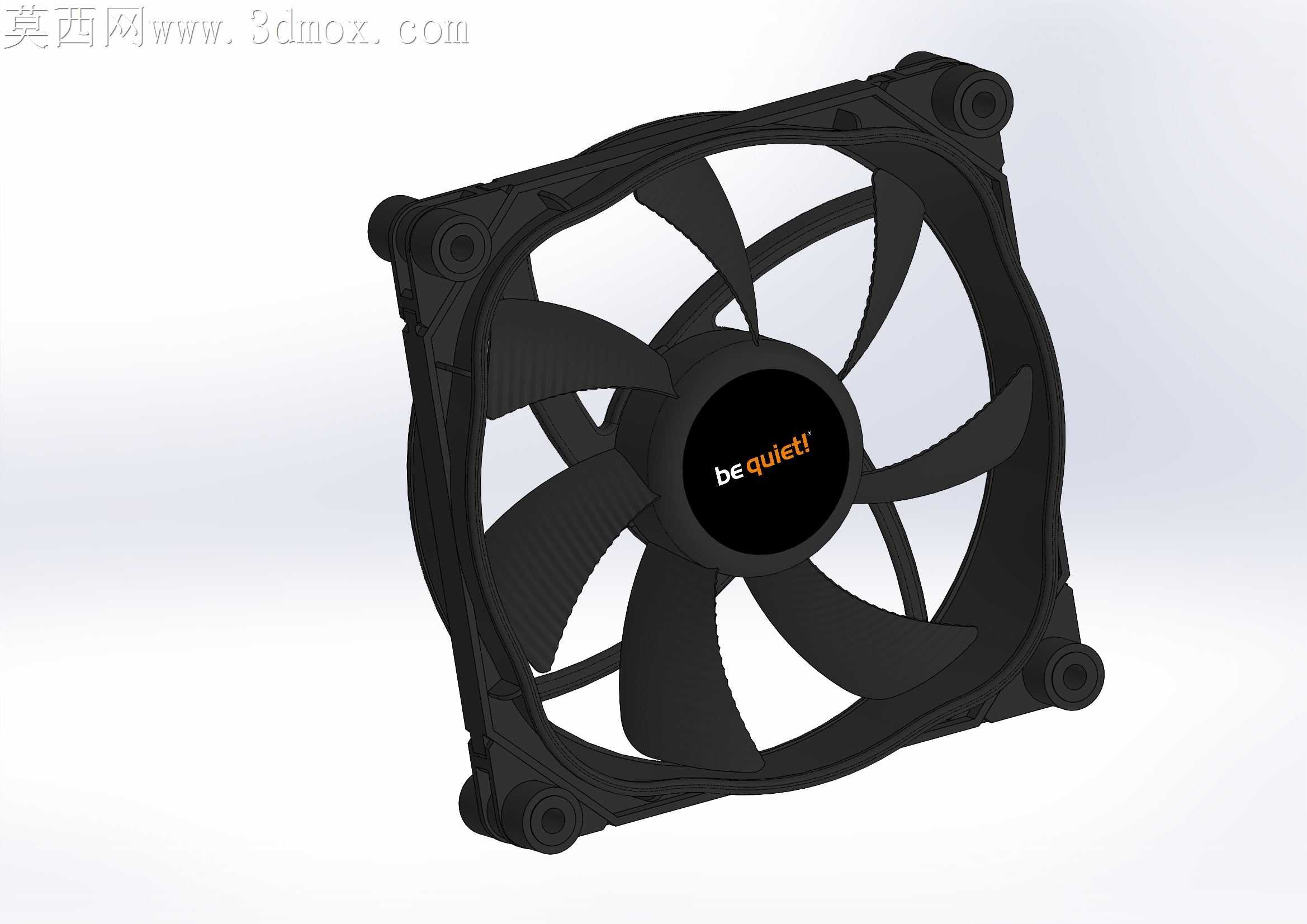

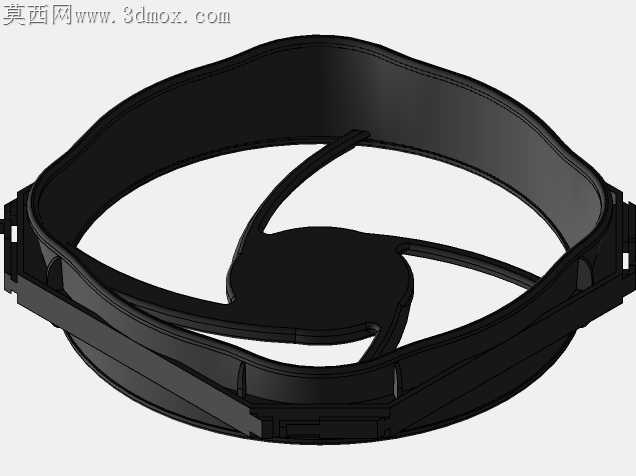

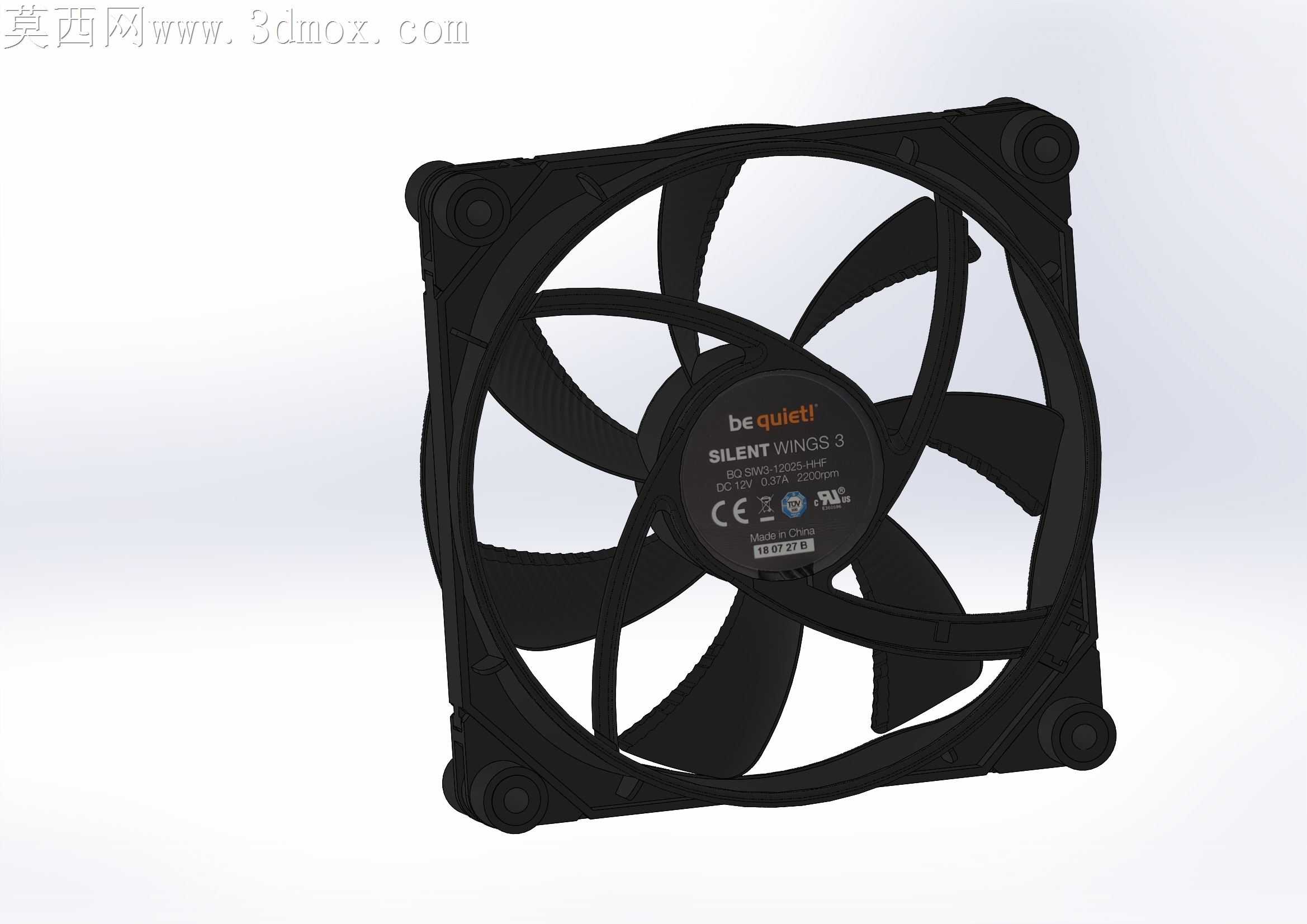

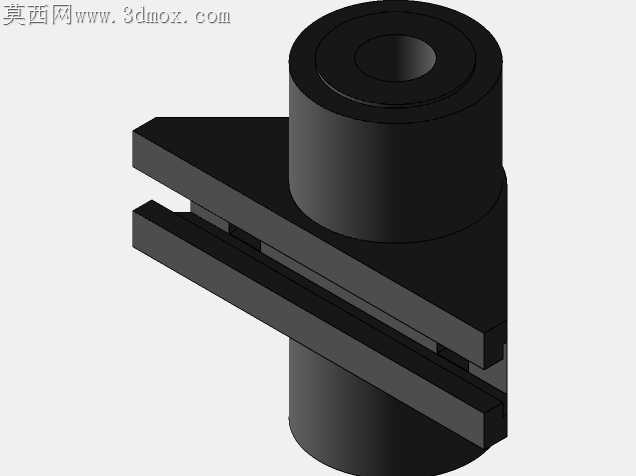

常规120mm机箱风扇量产时最容易踩的坑，是扇框四角减震垫与安装孔的同轴度偏差，一旦公差超过0.1mm，锁上螺丝后扇框会产生内应力，高速运转时扇叶动平衡被拉扯偏移，哪怕扇叶本身做过动平衡校准，也会出现低频共振噪音，这也是很多标称静音的风扇装机后噪音超标的核心诱因。这款静音高速风扇的三维结构里，扇框四角的减震胶垫采用内嵌式卡合结构，胶垫与塑料框体的配合槽做了0.05mm的过盈设计，不需要额外打胶固定，胶垫上的安装孔与框体预装孔的同轴度公差控制在0.03mm以内，锁螺丝时胶垫会先吸收螺丝的锁紧压力，不会把硬连接的应力传递到扇框主体，从根源上避免装配应力带来的共振问题。扇叶的曲面做了不等距错位排布，相邻扇叶的夹角差控制在3-5度区间，这种设计不是为了外观差异化，而是打散扇叶切割空气时产生的同频噪音，避免单一频率的风噪被人耳捕捉，同时扇叶边缘做了0.2mm的薄化切边，减少扇叶与空气摩擦时的湍流产生，配合扇框内侧的导流筋条，能把进风侧的乱流梳理成平顺的轴向气流，相同转速下风压比等距扇叶设计高12%左右。中心的电机安装座做了锥形导流凸起，刚好对应扇叶轮毂的曲面弧度，气流经过中心区域时不会在轮毂背面形成涡流死区，减少无效的气流损耗，电机固定位的三个支撑筋做了翼型截面处理，而非普通的矩形筋条，气流划过筋条时不会产生明显的切割风噪，这也是高速运转下仍能保持低噪音的关键细节。扇框的出线槽做了嵌入式藏线结构，线材从框体内部的走线槽引出，不会凸出于扇框背面，装机时不会因为线材挤压导致扇框安装不平，也避免线材被扇叶剐蹭的隐患。所有塑料件的拔模斜度控制在1度以内，既满足注塑生产的脱模需求，又不会让扇框内外壁出现明显的锥度，保证扇叶与扇框之间的间隙均匀一致，间隙偏差不超过0.1mm，避免扇叶运转时出现扫膛风险，也减少间隙漏风带来的风压损失。
