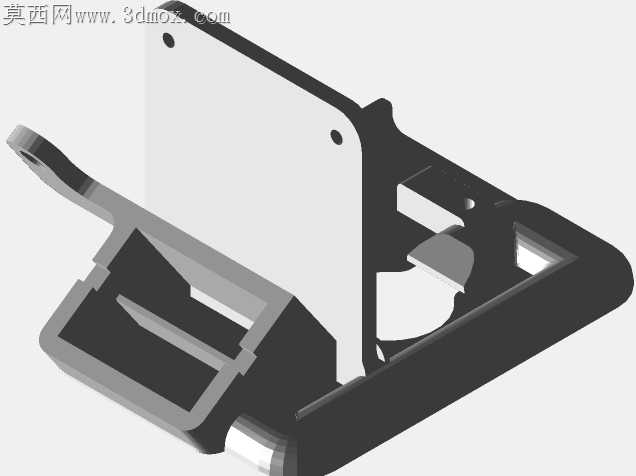

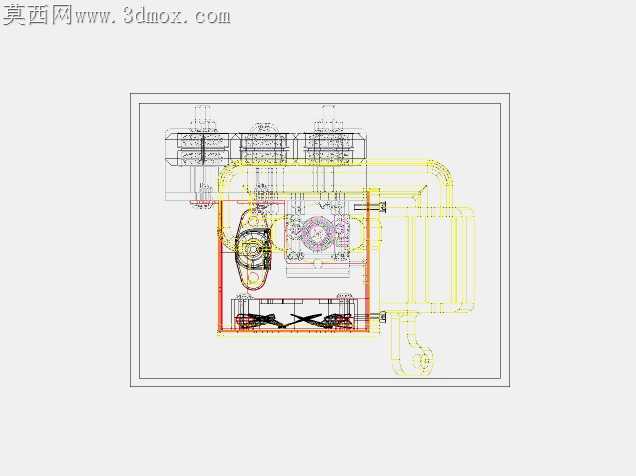

适配Ender3与CR10的BLtouch传感器托架结构

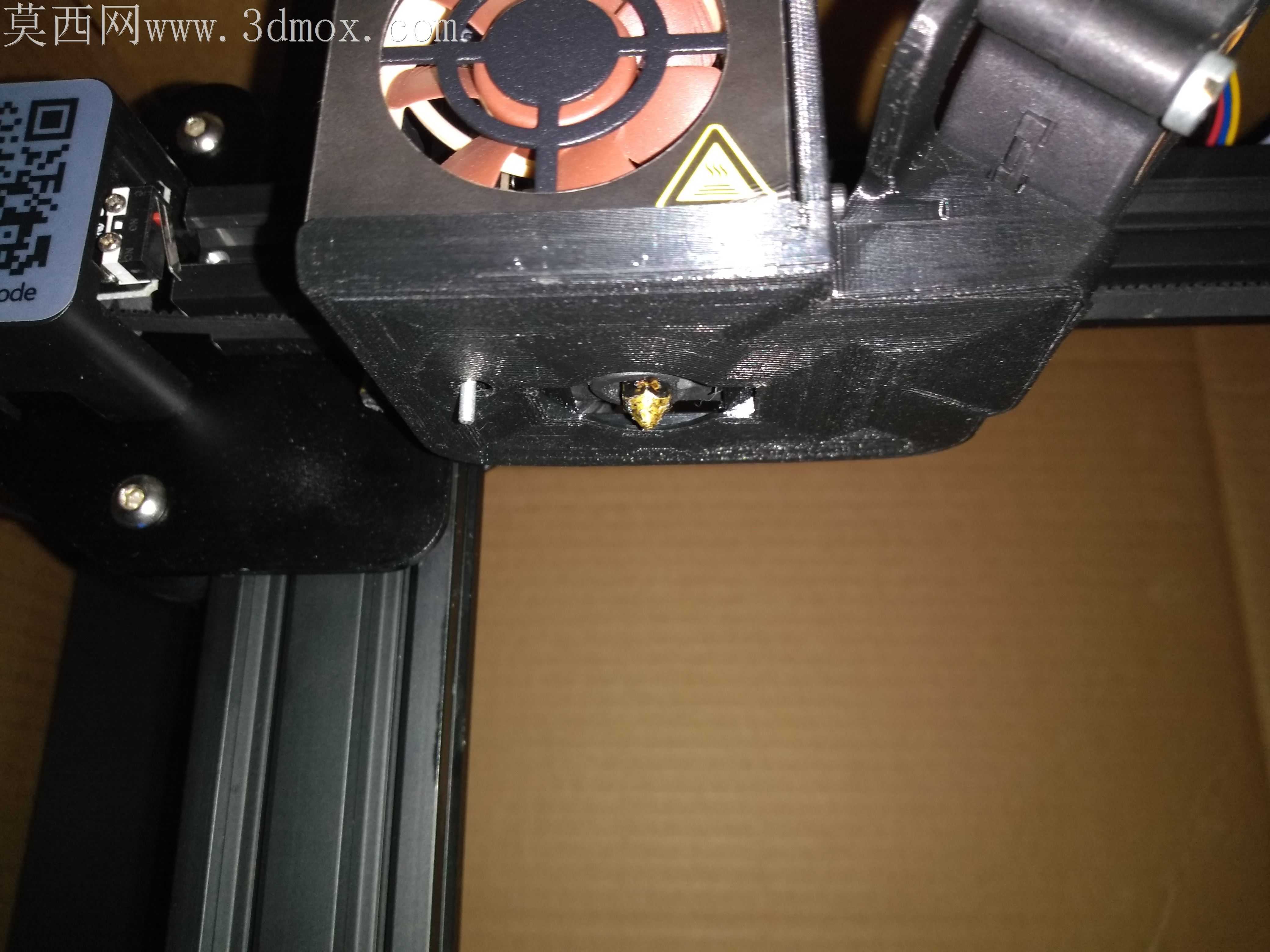

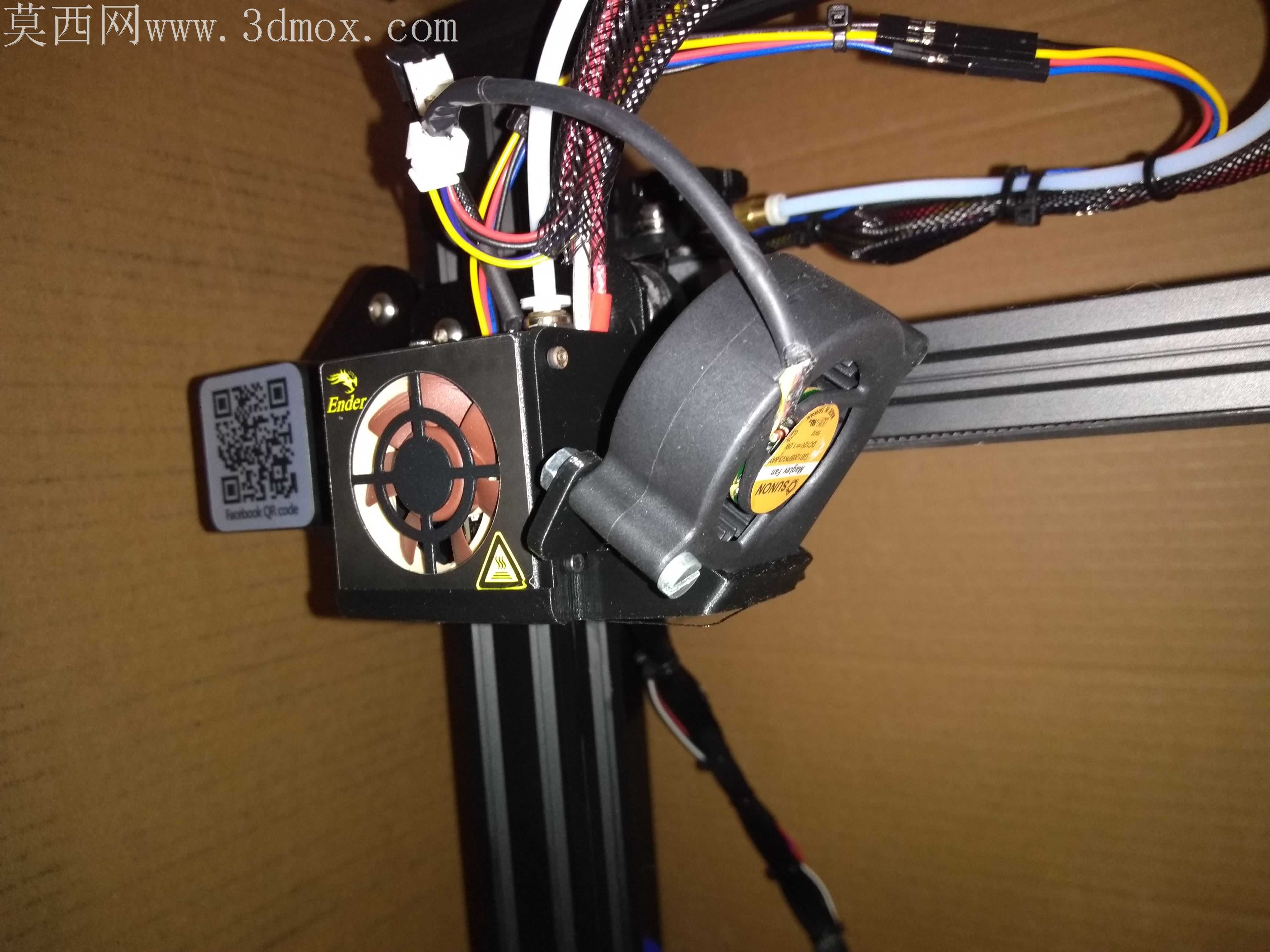

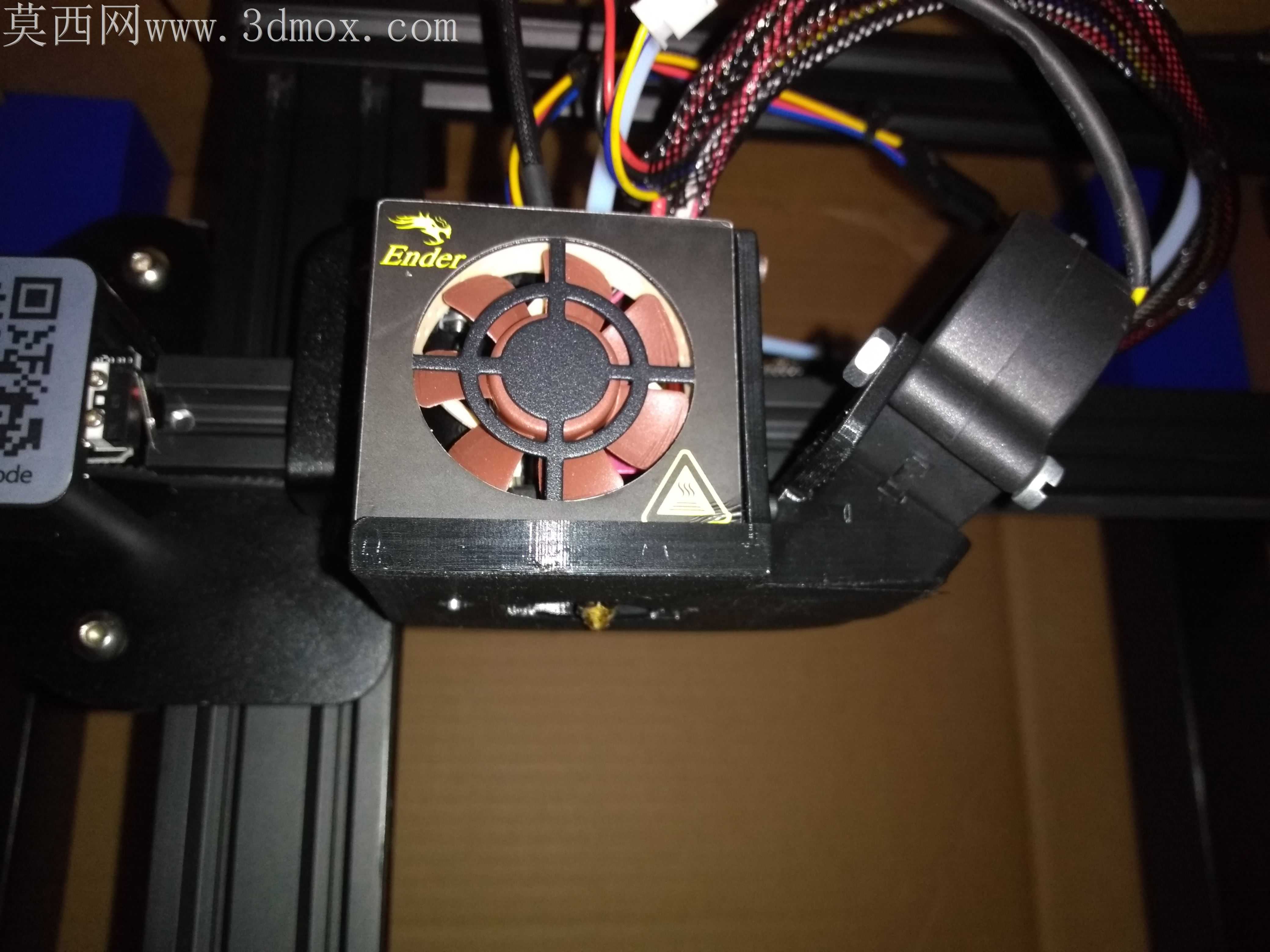

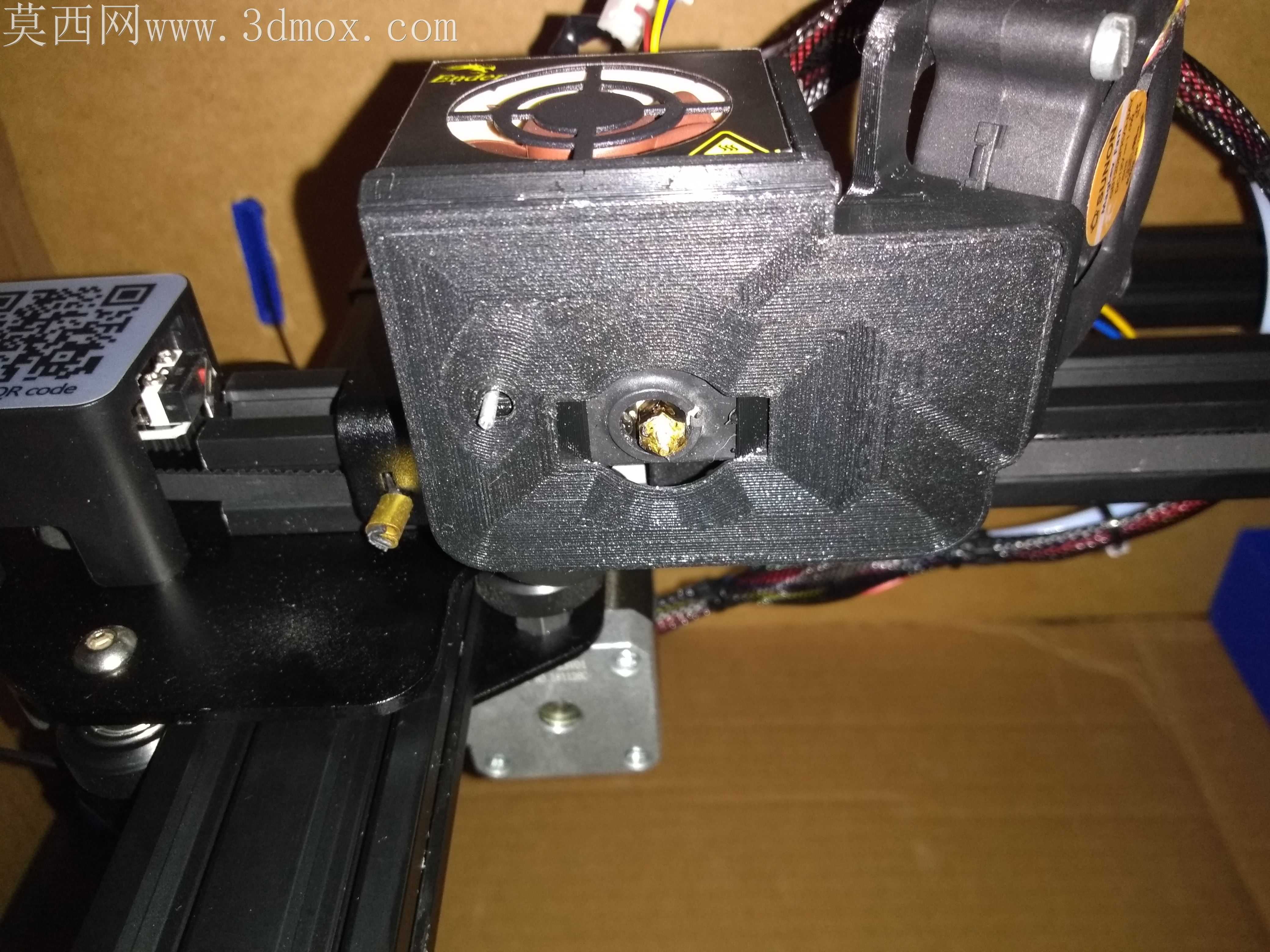

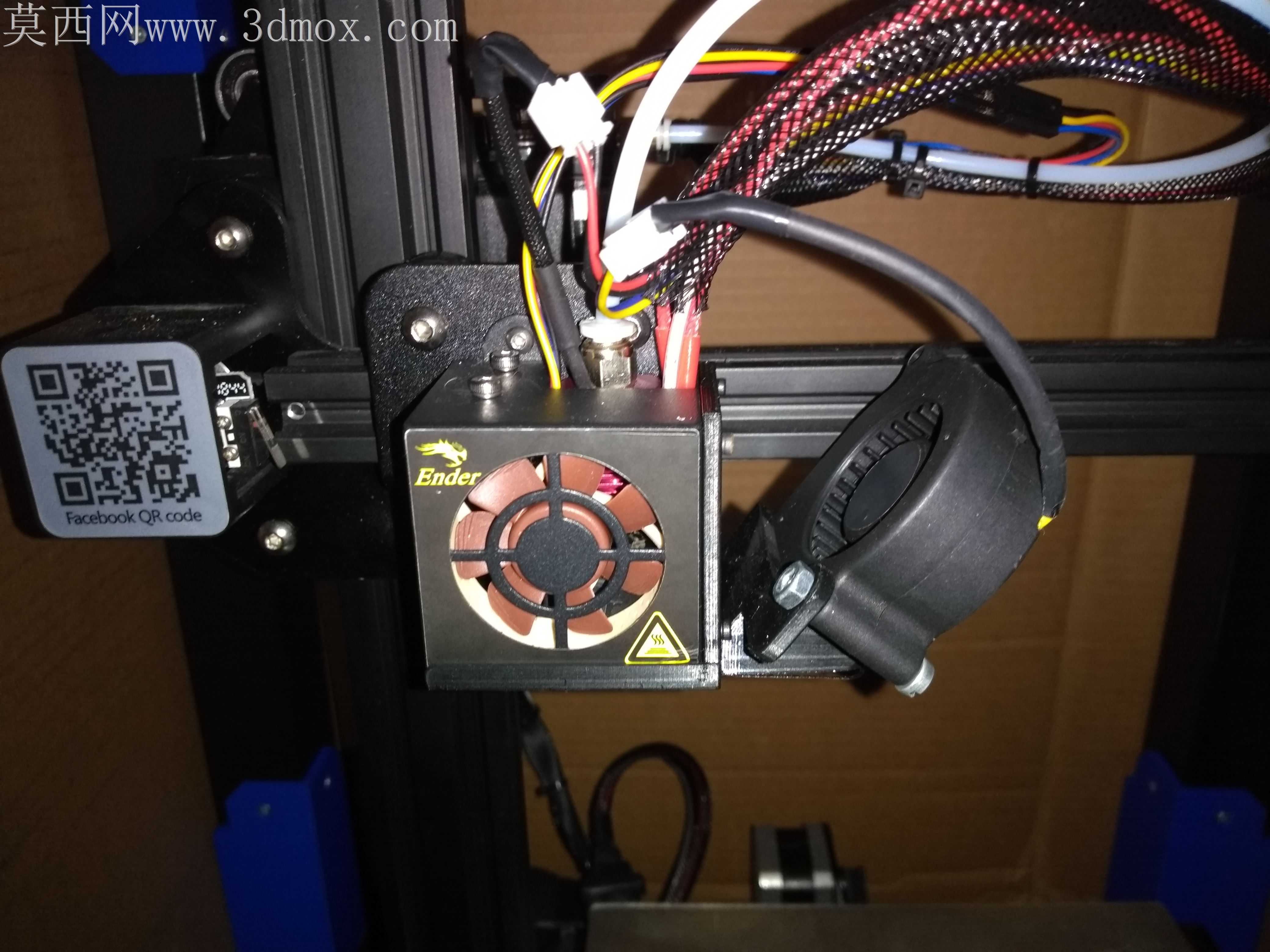

桌面级FDM设备改装时，传感器与散热组件的位置干涉一直是高频痛点，探头离喷嘴过远会导致调平数据偏差，离得过近又容易被高温喷嘴烤化线材，散热风道如果直吹喷嘴还会造成打印件层间粘接不良，这套托架结构从装配逻辑出发，把各个部件的安装位做了整合式的空间排布。BLtouch的安装槽做了0.2mm的侧向余量，既不会因为打印件的收缩公差导致探头卡滞，也不会因为间隙过大出现探头晃动的问题，安装位的深度刚好让探头触发时的伸出量落在设备固件默认的检测区间内，不用反复修改固件参数做适配。散热风道的流道做了渐扩式的曲面过渡，内壁没有直角转折，气流从风扇端送出后不会在拐角处形成紊流，出风口的角度刚好斜吹到喷嘴下方的热端区域，不会直吹刚挤出的熔融耗材，同时能带走热端辐射到X轴滑块上的多余热量，避免滑块上的塑料件长期受热变形。风道的安装位和传感器支架做了一体化的连接，不用额外打多个螺丝孔位固定，整个托架只需要两个螺丝就能锁定在X轴滑块的原有安装孔上，不需要对设备原有结构做任何打孔、切削改装，拆换的时候也能快速复原设备原厂状态。托架上预留的钻孔定位导槽，是针对没有高精度定位工装的玩家设计的，导槽的内径刚好和常用钻头的外径匹配，对着导槽钻孔就能保证安装孔的位置精度，不会出现孔位偏斜导致传感器装歪的问题。选用PETG材质打印时，托架的壁厚做了2.5mm的均匀设计，不会因为壁厚差导致打印时出现翘曲变形，安装面的平面度公差能控制在0.1mm以内，和滑块安装面贴合的时候不会出现缝隙，长时间打印振动也不会出现托架松动移位的问题。风道和风扇的对接处做了一圈0.3mm高的止口，风扇装上去之后不会因为风压出现漏风的问题，气流能全部顺着流道送到指定位置，散热效率比零散拼接的支架高出不少，也不会出现风扇运行时的共振异响。
