3D打印机主控扩展板防护坡道组件

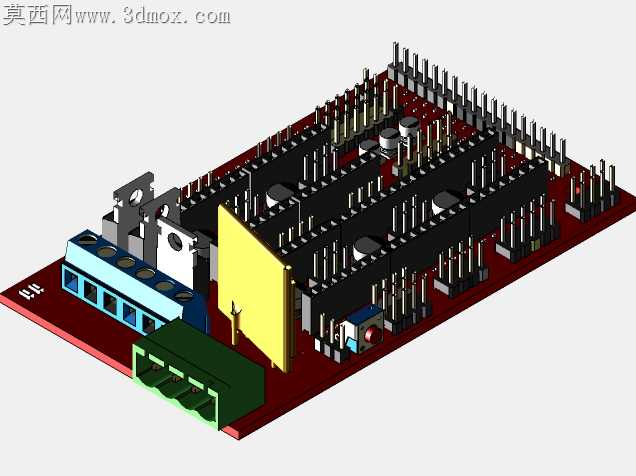

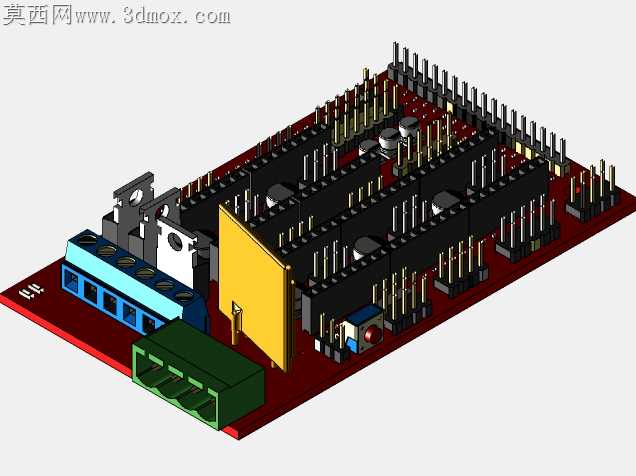

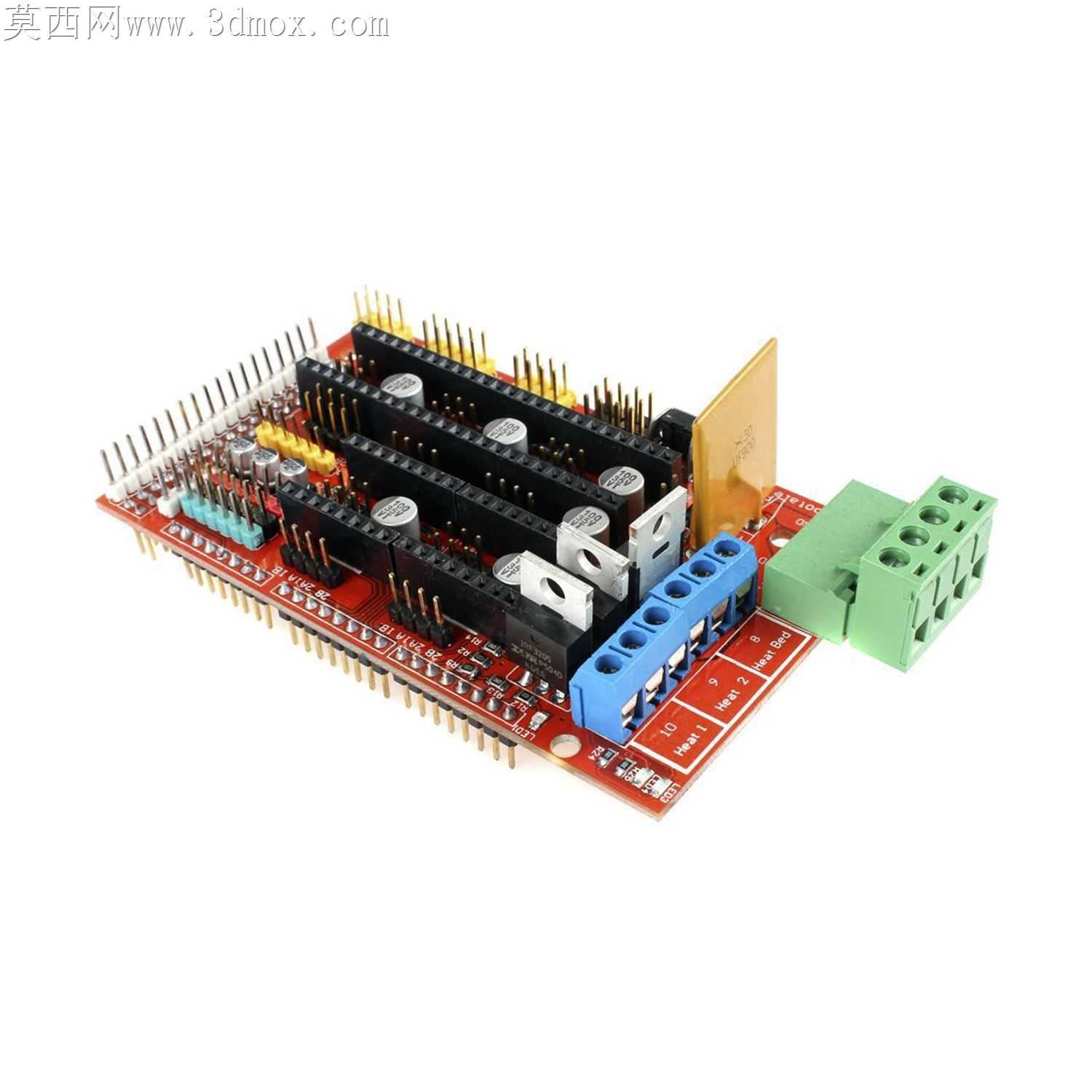

桌面级FDM设备长期处于车间、创客空间这类多尘、频繁挪动接线的工况下，主控扩展板的插针边缘、接线端子根部最容易出现积灰短路、接线拉扯导致焊盘脱落的问题，裸露的驱动模块散热片也容易在拆装时被磕碰变形，这款防护坡道组件正是针对这些现场频发的故障点做的结构适配。组件顺着PCB板的插针排布走向做了缓坡式的抬升结构，没有采用常见的全包裹式防护罩设计，全包裹结构虽然防护性强，但会直接挡住步进驱动模块的散热风道，长时间打印时驱动芯片温度会比开放状态高12到15摄氏度，容易触发过流保护导致打印断料、丢步。缓坡结构的边缘刚好卡在插针排座的外侧卡槽里，不需要额外在PCB板上打孔固定，避免了钻孔时钻伤板内走线的风险，安装时顺着插针方向滑入即可，公差控制在0.12毫米以内，既不会因为间隙过大出现晃动移位，也不会因为过紧刮伤板上的阻焊层。靠近接线端子的一侧做了内凹的让位槽，刚好给绿色的大电流接线端子、蓝色的信号端子留出接线操作空间，插拔导线时手指不会被防护结构挡住，拧端子螺丝的螺丝刀也能垂直对准螺丝槽，不会因为操作空间局促导致螺丝滑牙。组件表面做了细微的磨砂纹理处理，没有做高亮抛光面，车间环境下不容易留存指纹和灰尘，日常维护时用无尘布一擦即可，不会像亮面结构那样擦完留下明显的划痕影响观感。针对驱动模块的位置，防护坡道上开了对应尺寸的散热格栅，格栅的走向和设备自带的散热风扇风向完全一致，气流可以直接吹到驱动芯片的散热片上，不会因为加装防护结构影响散热效率，格栅的缝隙宽度控制在2毫米，既能保证通风量，又能阻挡较大的焊锡渣、塑料碎屑掉落到针脚之间造成短路。组件和PCB板接触的边缘做了0.2毫米的圆角处理，安装时不会刮伤PCB板表面的丝印标识，后期维护拆卸驱动模块时，防护坡道的边缘还能起到临时托住螺丝刀的作用，避免螺丝刀打滑戳伤板上的贴片元件。考虑到桌面级设备经常会被用户加装额外的模块，防护坡道的顶面预留了平整的安装位，可以粘贴固定小型的降压模块、滤波电容这类附加配件，不用额外在设备框架上找固定位置，走线也能顺着坡道的边缘整理固定，不会出现线材杂乱缠绕在散热片上的问题。
