3D打印机蚊子热端挤出结构设计

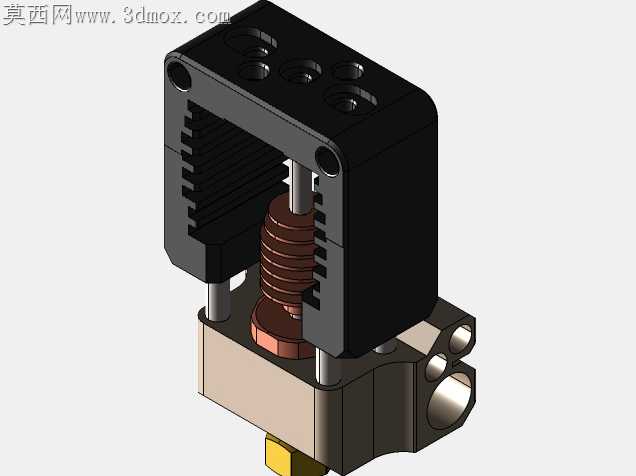

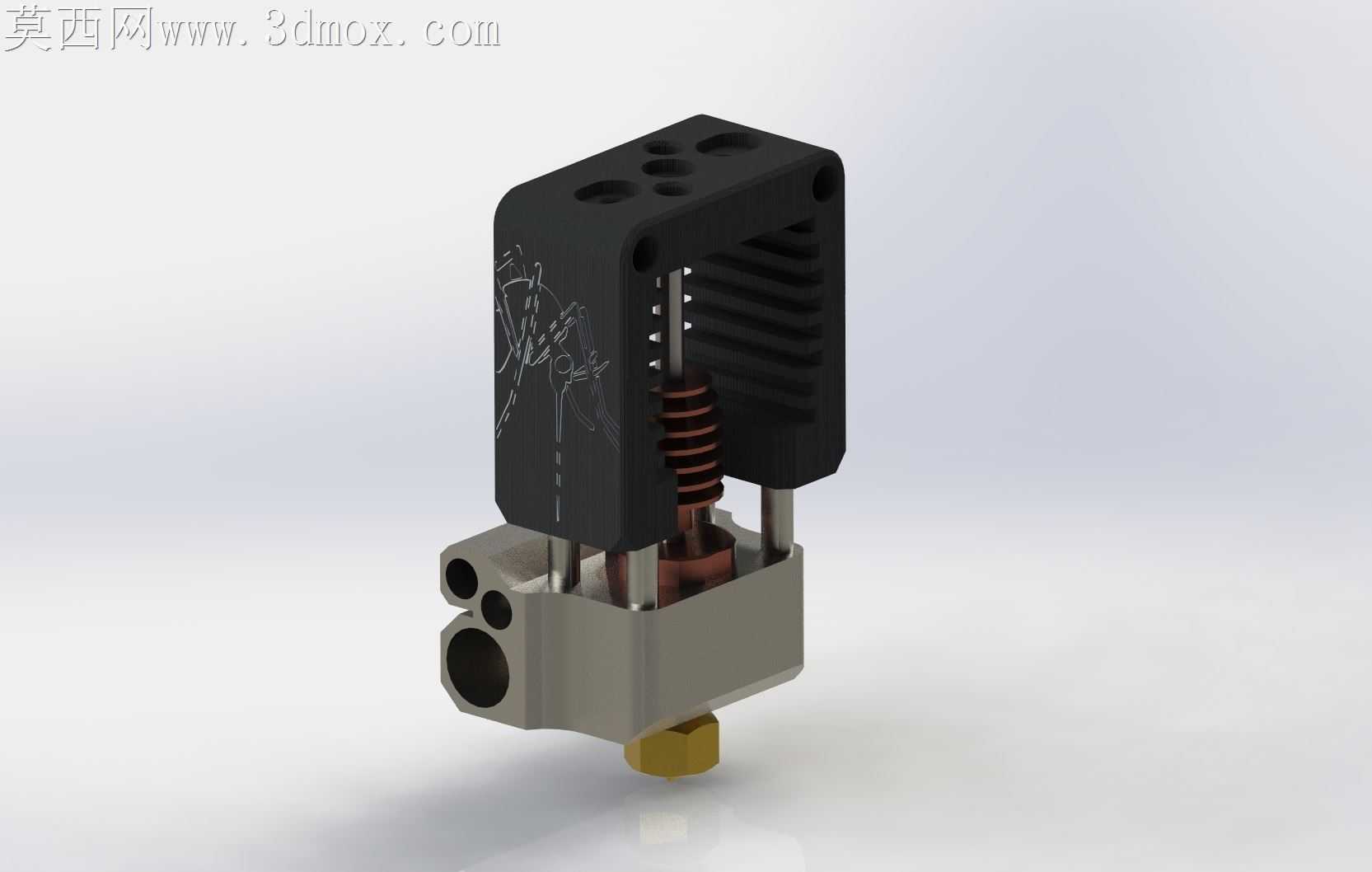

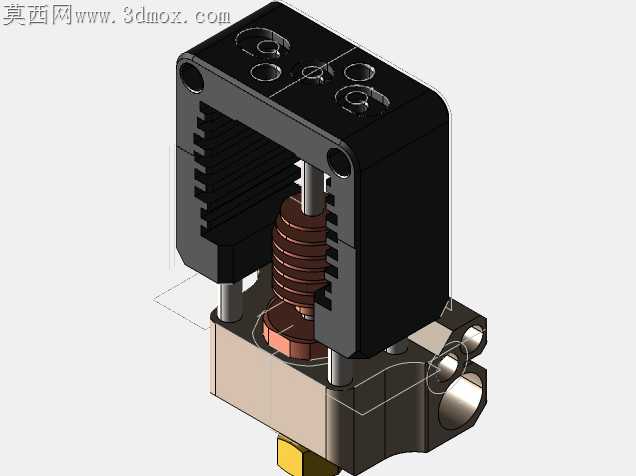

桌面级FDM设备的热端长期存在切片导出模型曲面碎面多、公差链错位的加工痛点，直接沿用逆向扫描或切片生成的几何数据上机加工，往往会出现散热鳍片与加热块同轴度偏差、喉管安装孔位偏斜的问题，轻则导致送丝阻力骤增堵头，重则引发高温熔体渗漏污染散热风道。这款热端结构在设计阶段就从加工适配角度重构了全部几何特征，没有沿用切片工程生成的碎面拼接数据，而是以单零件建模逻辑重新梳理了各配合面的基准关系。散热段的鳍片排布没有追求夸张的散热面积，每道鳍片的厚度、间距都匹配常规CNC铣削的最小走刀要求，侧壁的走线槽预留了0.2mm的涂层余量，后续做阳极氧化处理时不会出现槽位积漆卡线的问题。加热块与喉管的配合段做了阶梯式公差设计，靠近喷嘴的高温段采用H7/p6的过盈配合阻断热量上窜，上部与散热座衔接的位置留了0.1mm的空气隔热间隙，不用额外添加隔热硅胶套就能把喉管上部温度控制在PLA软化点以下。底部黄铜喷嘴的安装位做了沉台定位，不用反复调整就能保证喷嘴端面与加热块底面齐平，避免打印时喷嘴剐蹭平台或者出现熔体挂壁。侧面的固定孔位做了倒角导向，装配时内六角螺丝可以顺畅导入，不会因为孔口毛刺导致螺丝滑牙。弹簧压紧结构的导柱孔做了同轴度校验，两根导柱的平行度控制在0.02mm以内，压紧弹簧伸缩时不会出现卡滞偏斜，送丝轮对耗材的压力始终均匀，不会出现耗材一侧被压变形导致的送丝打滑。所有棱角位置都做了R0.3的圆角过渡，既避免加工时出现应力崩边，也能减少装配时锐边割伤线材的隐患。加热棒与热敏电阻的安装孔做了适配公差，插装后不用额外打胶固定就能保证充分接触，温度采集的延迟控制在1℃以内，控温精度更稳定。整个结构的所有加工特征都适配三轴CNC的加工路径，没有需要五轴联动才能加工的倒扣结构，小批量加工时不用做特殊工装，装夹两次就能完成全部机加工工序，加工良率比常规逆向抄数的热端结构提升近四成。
