手动立式鲜橙压榨设备结构设计

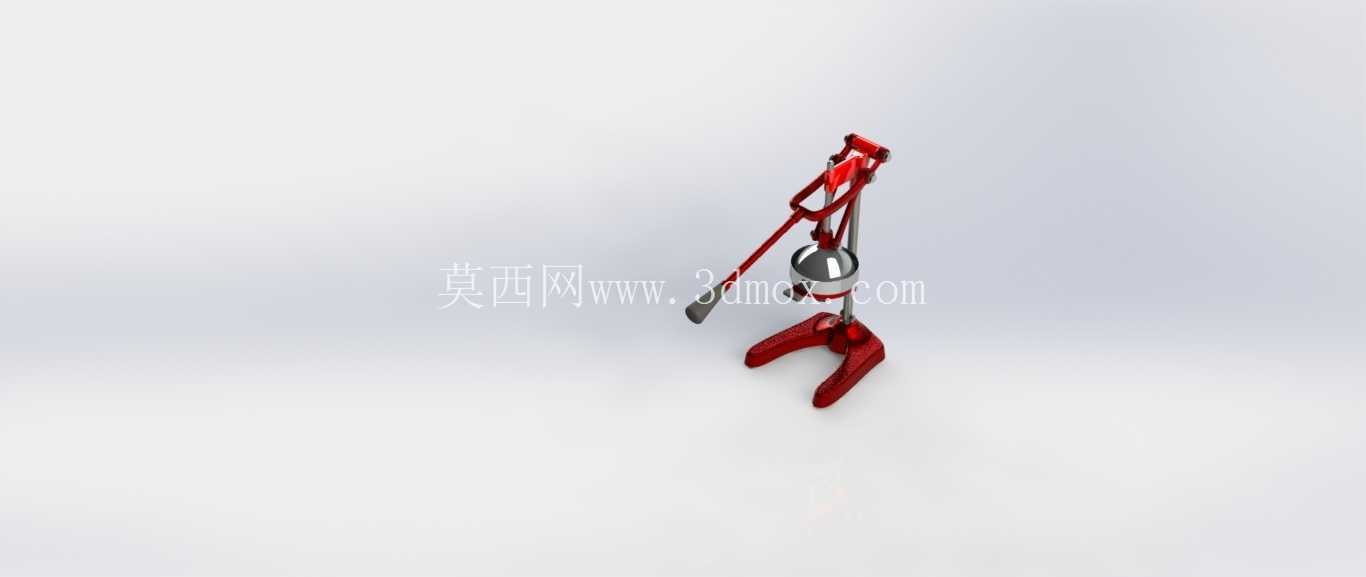

　　这款手动立式压榨设备主要面向鲜榨橙汁的现制场景，在精品咖啡店、鲜榨果汁档口、家庭有机食品制作场景中都能适配，无需外接电源即可完成 citrus 类水果的压榨取汁作业，相比电动榨汁设备，它没有复杂的电路结构，日常清洁维护难度极低，接触食材的部件均可快速拆卸冲洗，符合食品接触类器具的卫生使用要求。从结构设计逻辑来看，设备采用杠杆增力的传动思路，操作端的长力臂手柄通过铰接结构连接压头，操作人员施加较小的下压力即可在压头端获得足够的压榨力，能够将橙瓣内的果汁充分挤出，减少果渣内的汁液残留。

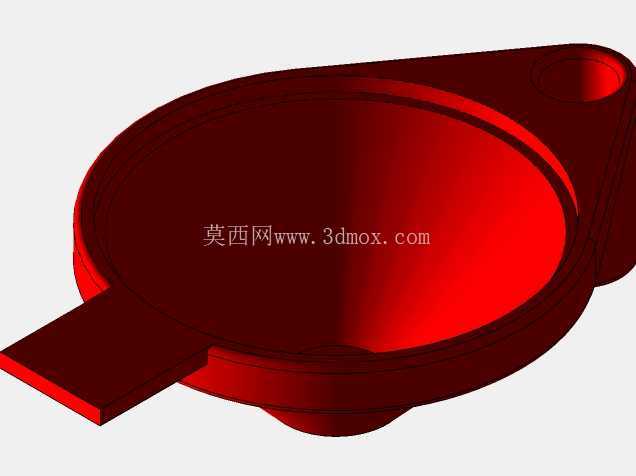

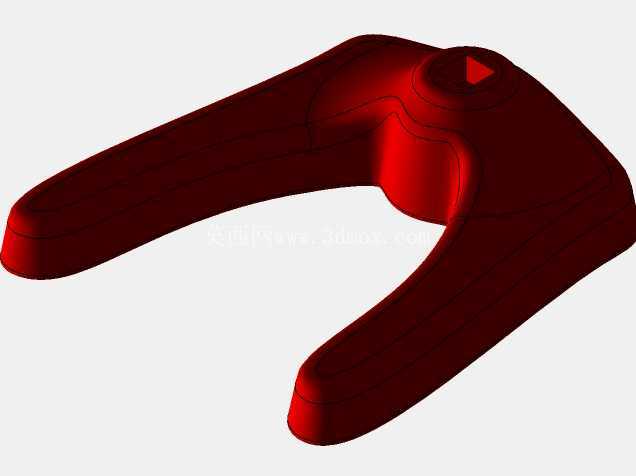

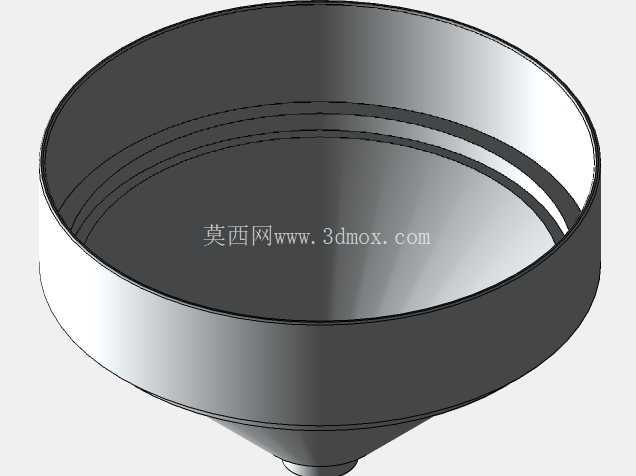

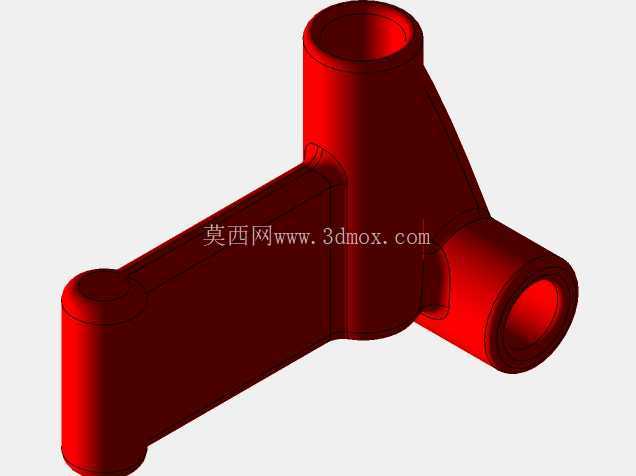

　　设备底部采用三脚支撑结构，三个支脚向外展开形成稳定的支撑面，在压榨作业过程中不会出现侧翻偏移，支脚底部可搭配防滑胶垫，适配光滑的操作台台面安装使用，整体设备的安装边界仅需占用直径300mm左右的操作台空间，高度方向在展开手柄时最大尺寸约650mm，常规家用厨房台面、商用吧台的操作空间都能满足放置要求。压头下方配套的盛料杯采用定位卡槽结构固定，压榨过程中果汁不会外溅，杯体与支架的连接为可拆卸式，取出即可完成倒汁与清洁作业。支架主体采用立式立柱承载结构，所有铰接位置都设计有耐磨衬套，长期反复按压操作不会出现铰接孔磨损导致的机构晃动问题，压头的下压行程做了限位设计，下压到极限位置时不会与盛料杯发生硬碰撞，避免部件磕碰损坏。

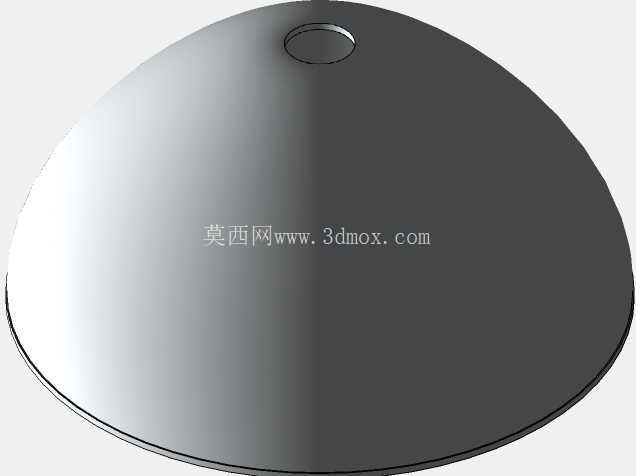

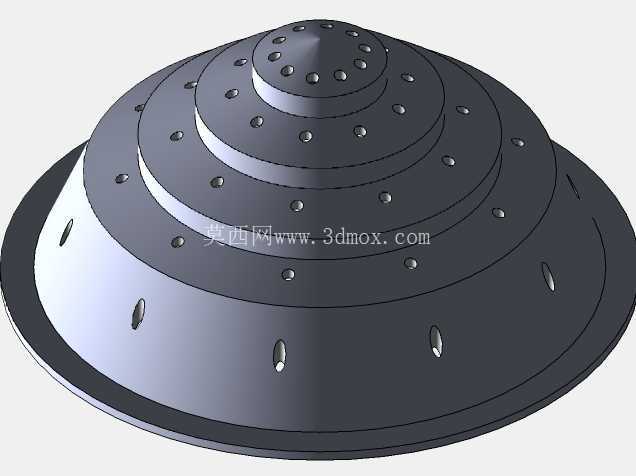

　　从实际使用的功能特性来看，该设备除了压榨橙子之外，也可适配柠檬、西柚等相近尺寸的硬质水果压榨作业，压头的弧面设计贴合水果被挤压后的形变轮廓，施压过程中受力均匀，不会出现局部压力过大导致果籽破碎混入果汁的问题。设计过程中对操作力做了适配性优化，普通成年女性单手即可完成全程压榨操作，无需借助额外的辅助发力工具，手柄的握持位置做了圆弧过渡处理，长时间操作也不会出现硌手的问题。设备的外露结构件均做了圆角处理，没有尖锐的棱角，日常操作过程中不会划伤操作人员，符合食品加工器具的安全设计要求。

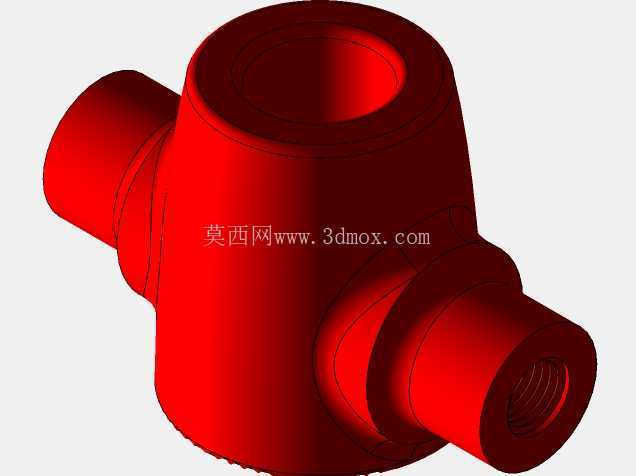

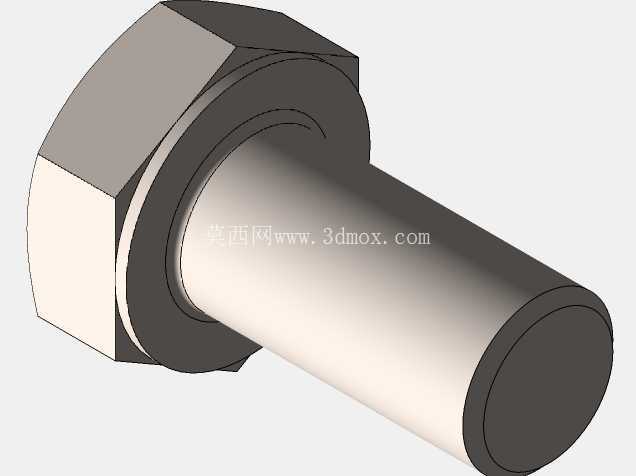

　　在结构建模过程中，所有运动部件都做了干涉检查，手柄在全行程摆动过程中不会与支架、盛料杯发生运动干涉，铰接轴的公差配合选用间隙配合，保证机构转动顺畅无卡滞，同时配合间隙控制在合理范围内，不会出现过大的晃动量影响操作手感。支架的立柱与底部三脚支撑的连接位置做了加强筋结构设计，承受最大压榨力时不会出现立柱变形的问题，整体结构的强度冗余量按照日常使用最大受力的2.5倍设计，满足长期反复使用的结构强度要求。
