多自由度可旋转工业铰接机械臂结构

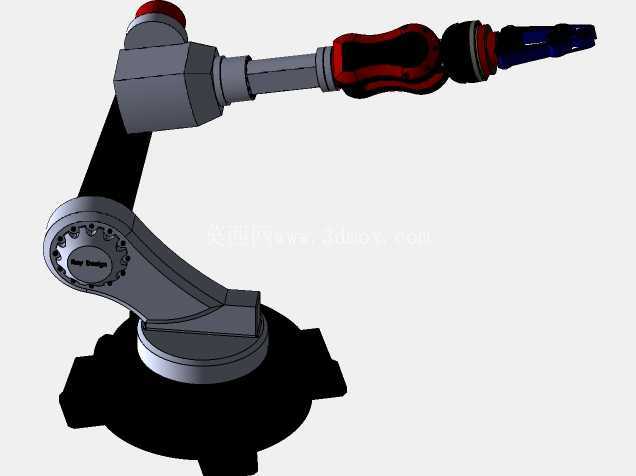

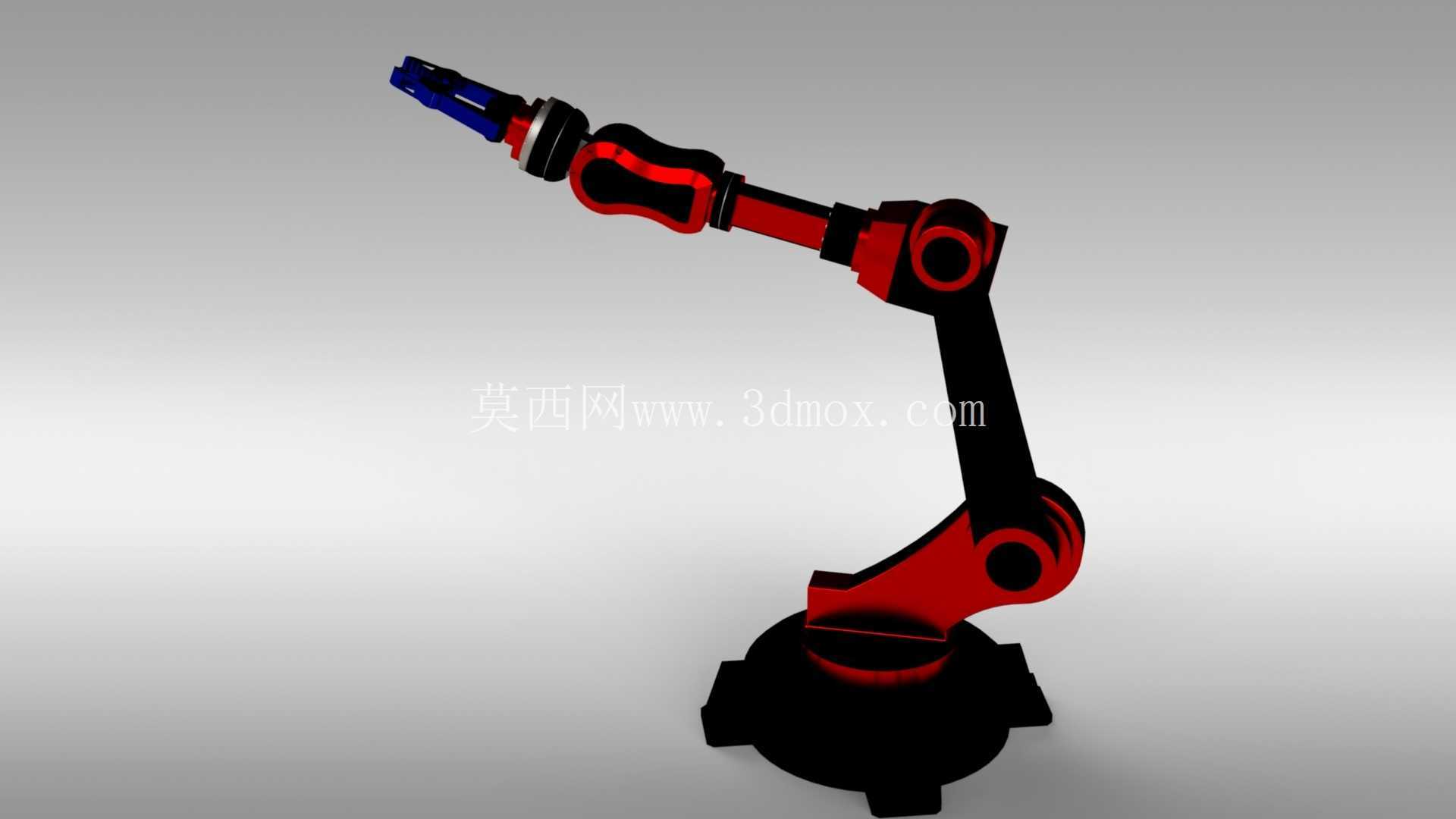

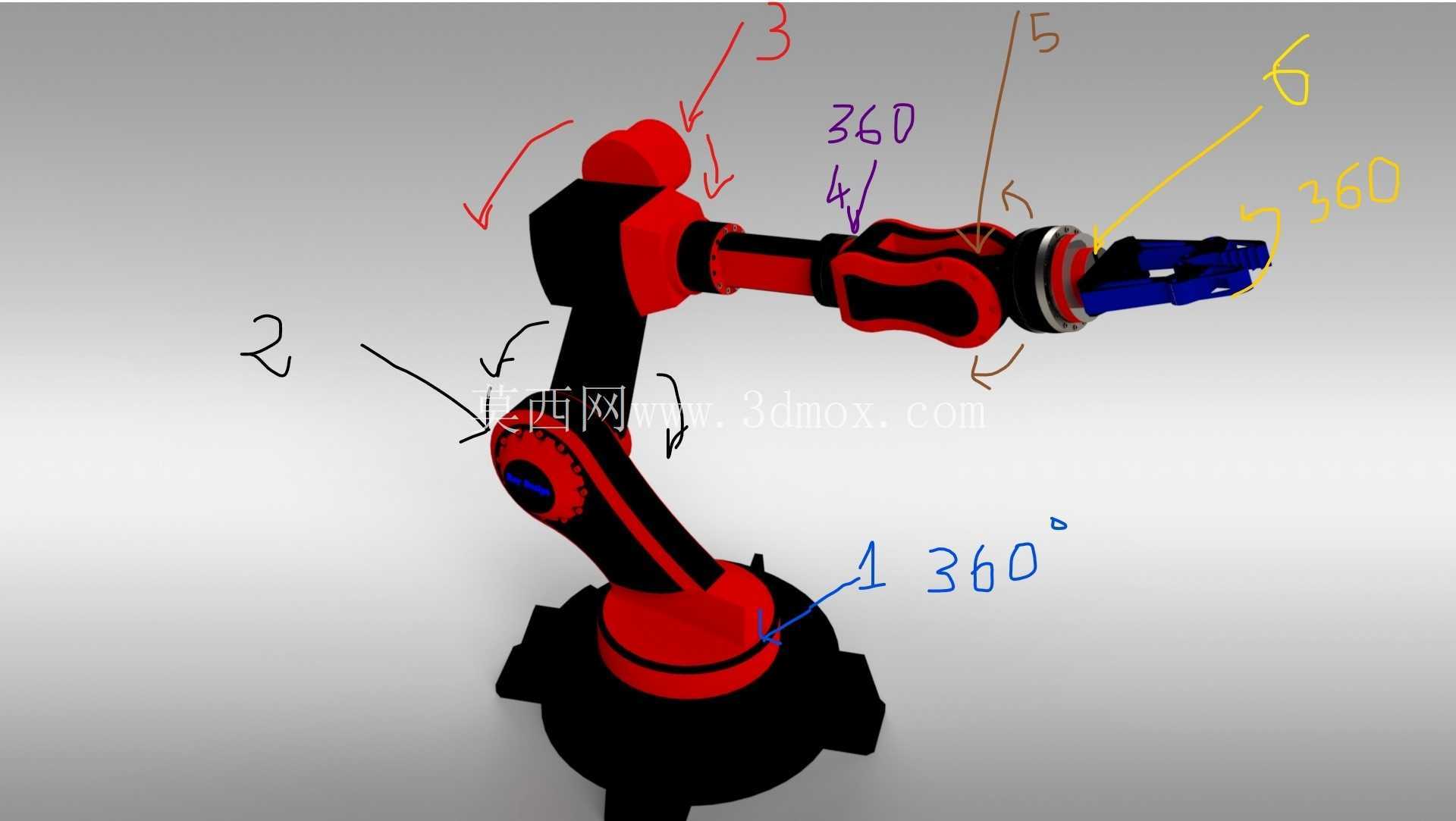

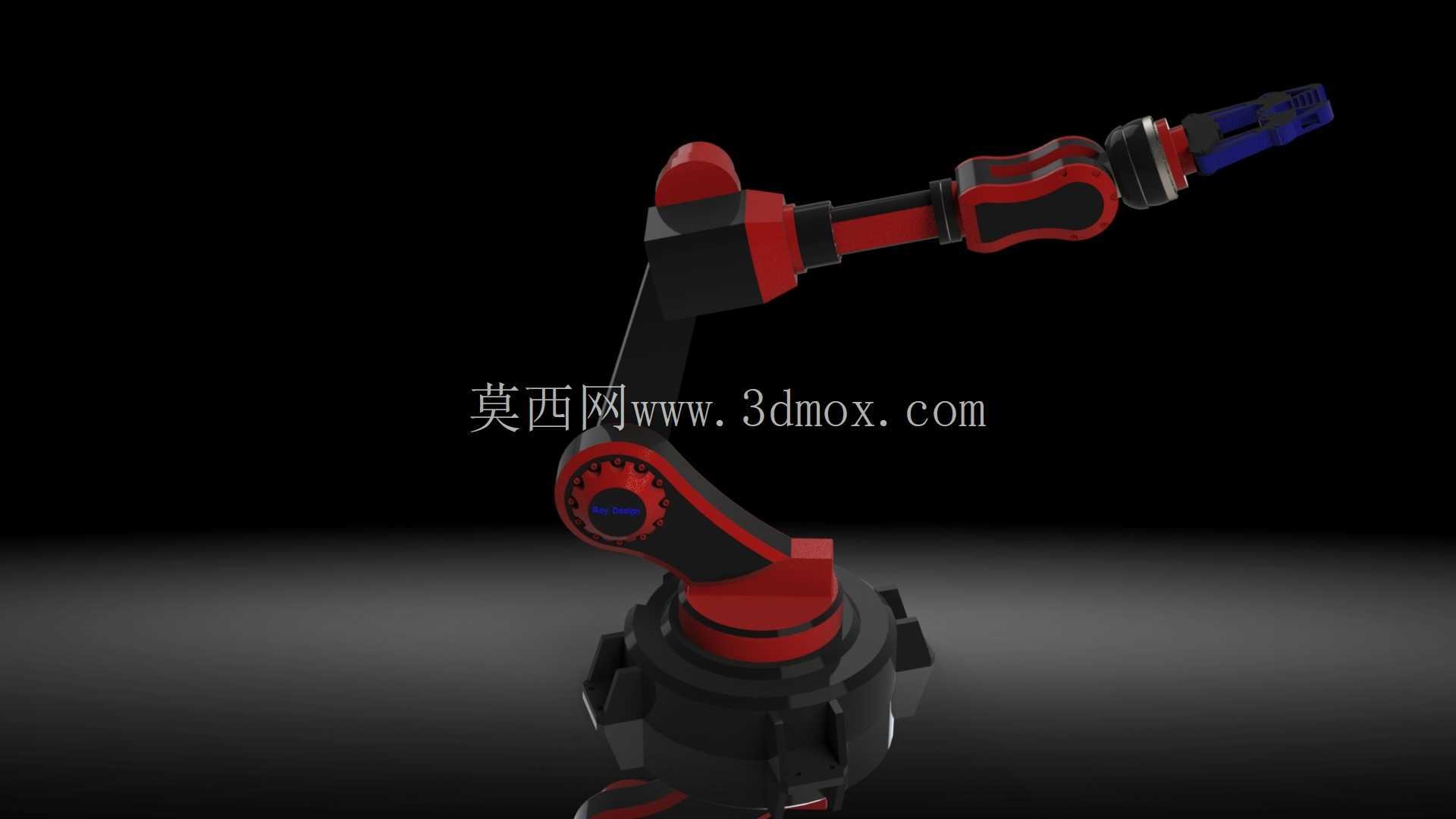

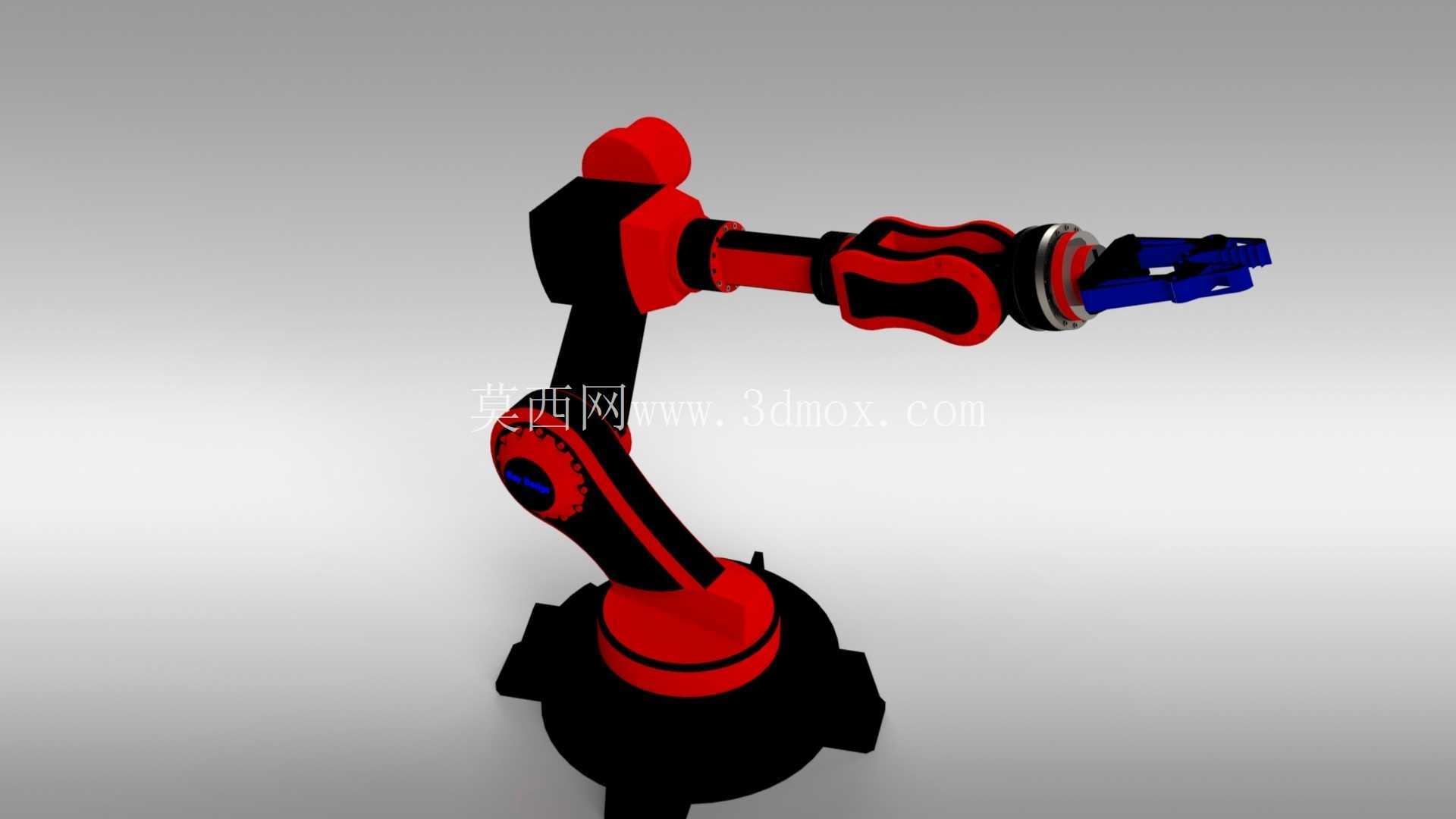

这款多关节铰接臂的结构设计，核心围绕工业现场全空间位姿调整需求展开，从底座安装面到末端执行器接口，共设置六处可动旋转关节，其中底座回转关节、大臂俯仰关节、小臂回转关节、腕部俯仰关节、腕部回转关节、末端夹爪开合关节均支持360度范围的回转动作，可覆盖以底座安装中心为原点、臂展为半径的完整球形作业空间，不存在传统少自由度机械臂常见的作业死区，能适配复杂工位的多角度操作需求。

从实际应用场景来看，这类铰接臂可直接部署在电子元器件装配流水线的工位旁，替代人工完成PCB板插件、小型零部件分拣、精密组件涂胶等重复度高、定位精度要求严的工序；也可加装在数控加工中心的工作台侧，完成工件上下料、夹具换装、加工后工件表面毛刺清理等辅助作业；在仓储物流场景中，更换末端执行器后还能完成不同规格料箱的抓取、码放、转运动作，适配多品类混流作业的柔性生产需求。

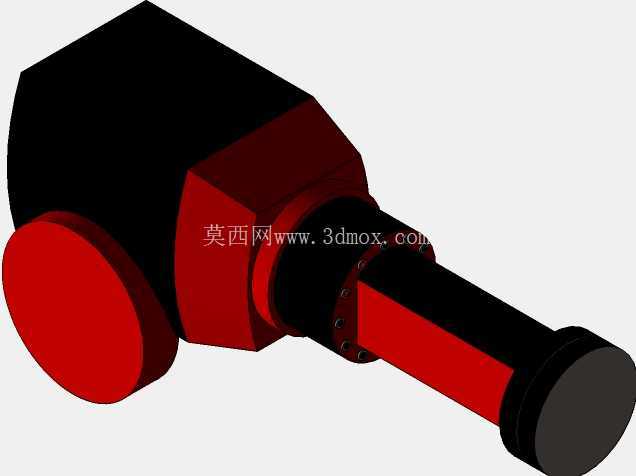

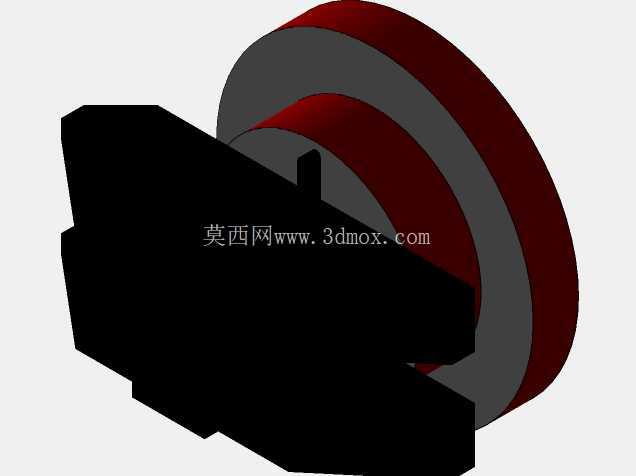

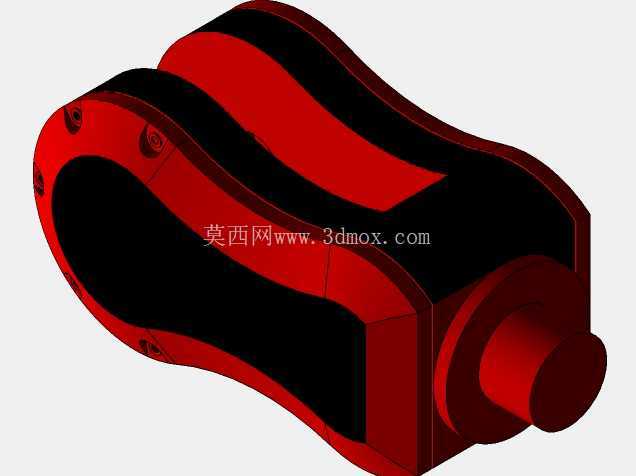

设计过程中，各关节的动力传输路径采用同轴布局结构，将驱动元件、传动组件内嵌在臂体内部，避免外部走线在长期回转过程中出现线缆磨损、缠绕的问题，臂体外壳采用流线型包覆设计，既可以减少车间环境中粉尘、切削液飞溅进入关节内部的概率，也能降低臂体快速运动过程中的风阻，提升高速动作下的运行稳定性。关节连接处采用阶梯式止口配合结构，配合密封件实现关节部位的防护，可满足一般工业车间的环境使用要求，无需额外加装外防护套即可长期稳定运行。

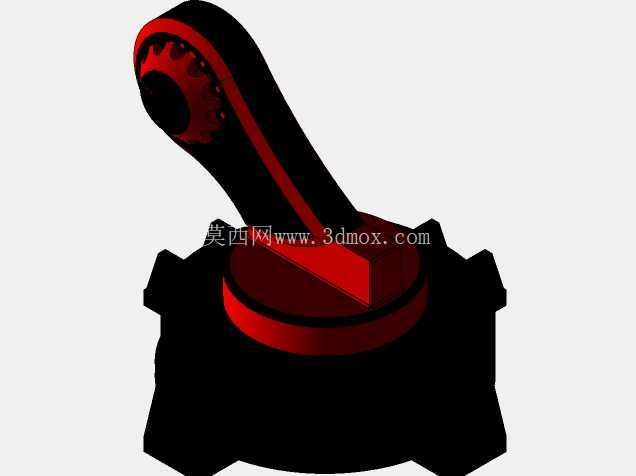

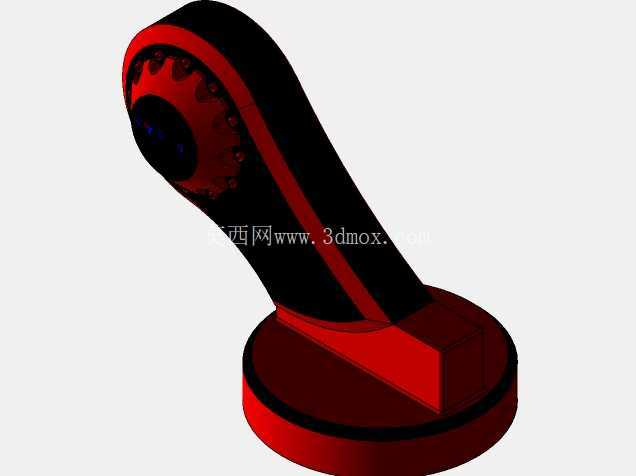

底座安装边界采用方形法兰式安装结构，四个安装孔位呈对称分布，可直接通过螺栓固定在设备工作台、移动AGV平台或者线性导轨滑台上，安装面的平面度公差控制在0.1mm以内，保证臂体运行过程中底座不会出现偏移晃动。各段臂体的长度比例经过反复校核，大臂段长度略长于小臂段，既保证了足够的作业半径，也能让小臂在靠近底座的区域作业时不会出现机构干涉，当臂体完全折叠时，整体占用的横向空间仅为底座直径的1.2倍，可在狭小的工位空间内完成部署，不需要预留过大的安装避让空间。

末端执行器采用快换接口设计，夹爪的开合行程可适配不同尺寸的工件抓取，接口处预留了气动、电气通路，可根据作业需求快速更换夹爪、吸盘、焊枪、涂胶头等不同类型的执行末端，不需要对臂体主体结构进行改动，大幅提升了设备的复用性。各关节的旋转部位均设置了限位冗余结构，除了软件层面的角度限位外，机械结构上也设置了硬限位块，避免程序异常时关节过转导致的设备损坏或安全事故。

从结构强度角度考虑，臂体主体采用轻量化的高强度材质设计，在保证整体结构刚性满足额定负载要求的前提下，尽可能降低臂体自身重量，减少关节驱动的负载压力，提升动作响应速度。各关节的轴承安装位采用过盈配合设计，保证长期回转过程中关节不会出现间隙晃动，维持末端的定位精度。臂体表面的红黑配色分区设计，也能让现场操作人员快速识别臂体的各段关节位置，在调试、维护过程中更直观地判断臂体的动作姿态，降低操作失误的概率。

在实际选型适配过程中，可根据作业场景的负载需求、作业半径要求，对应调整各段臂体的壁厚、关节驱动的参数，不需要改动整体的铰接布局结构，即可衍生出适配不同工况的系列化产品，缩短同类型产品的设计开发周期。整体结构没有复杂的异形曲面，所有零部件均具备良好的加工工艺性，常规的机加工、注塑工艺即可完成零部件生产，装配过程也采用模块化拼接方式，各关节模块可独立组装后再进行总装，降低生产装配的难度，也便于后期的维护更换，单个关节出现故障时可直接拆解替换对应模块，不需要对整臂进行拆解，减少设备停机维护的时间。
