增材制造一体化螺旋流道低温换热装置

深空探测任务中，热管理系统始终是制约探测器长周期运行的核心环节，传统换热器依赖多零件拼焊组装，不仅存在大量潜在泄漏点，在大温差交变载荷、微重力流体环境下的可靠性也难以满足地外天体长期驻留的需求，这款采用增材工艺一体化成型的低温换热装置，正是针对这一场景痛点完成的结构优化设计。从实际使用场景来看，该装置可适配月球、火星表面探测器的热控回路，也可用于空间在轨实验平台的低温流体换热环节，承担冷量传递、工质热交换的核心功能，能够在300K至90K的大温差跨度下稳定工作，匹配深空环境中向阳面与背阴面的极端温度差工况。

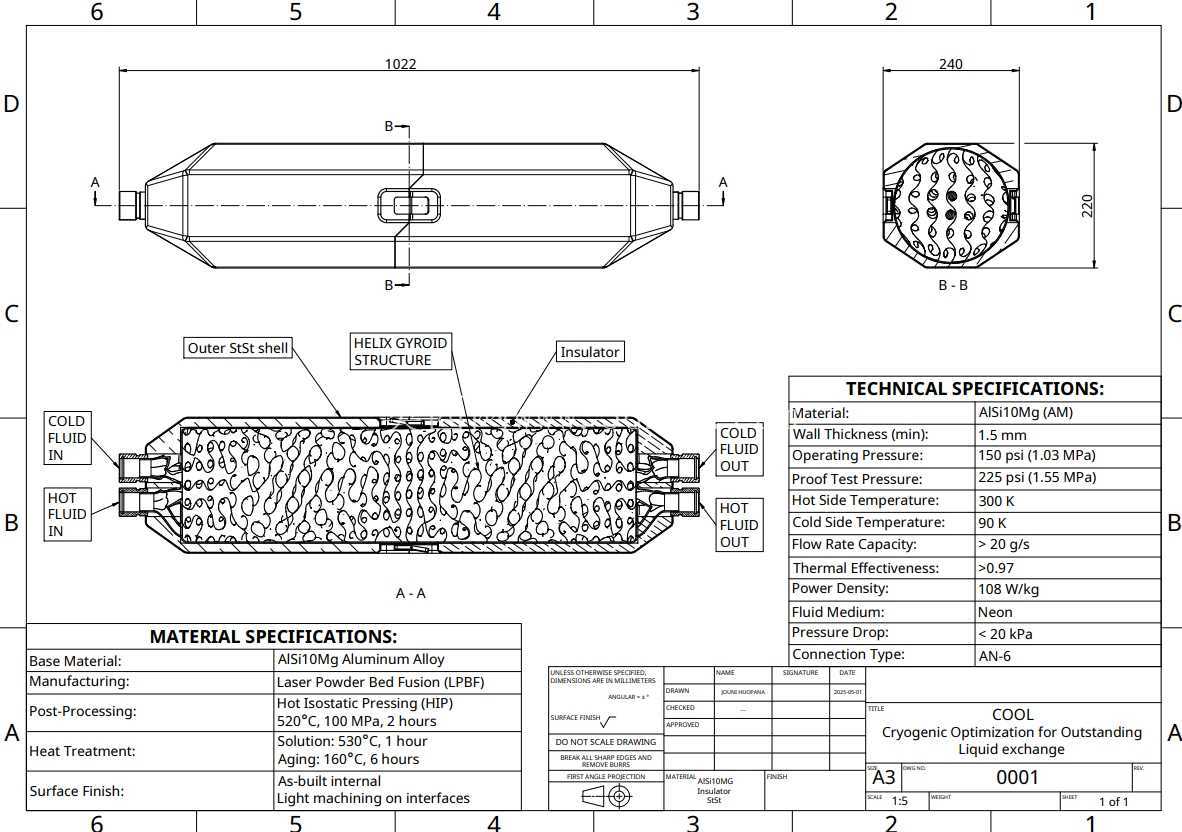

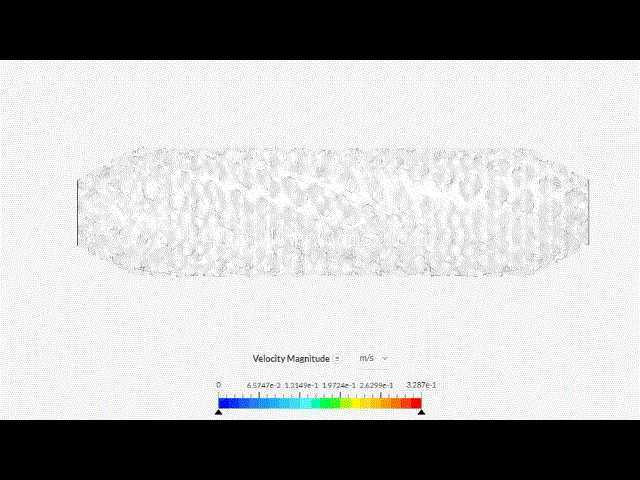

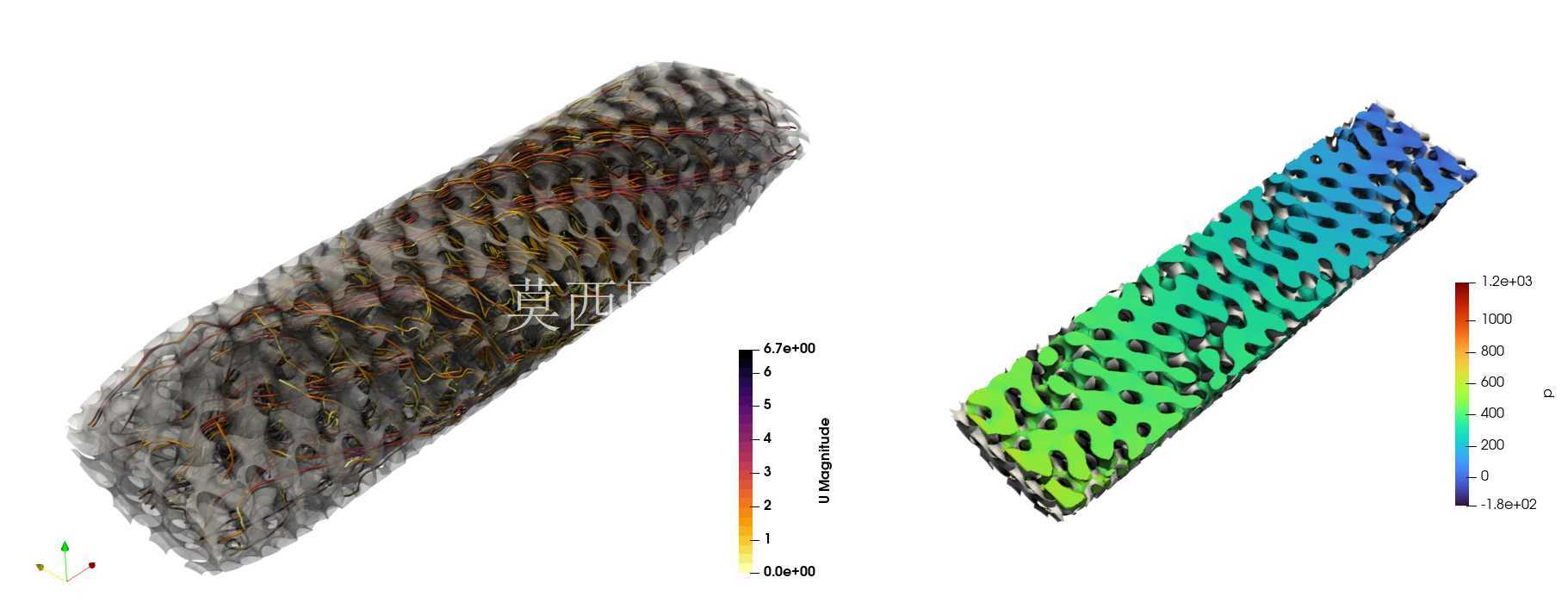

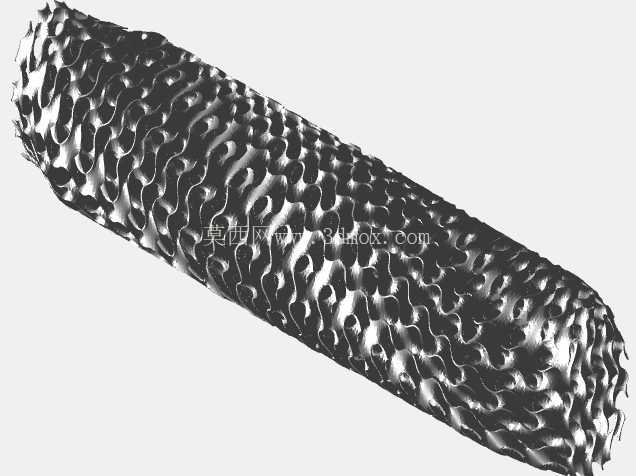

结构设计上，该装置摒弃了传统板翅式、管壳式换热器的分体拼接思路，内部采用专属螺旋陀螺仪式晶格流道结构，这种非对称的螺旋几何构型并非为了造型特异，而是经过流体仿真反复迭代后的结果：在微重力环境下，常规直肋流道容易出现气液分层、流道滞止区，导致换热效率骤降，而连续变截面的螺旋晶格结构可以在有限的腔体空间内最大化换热接触面积，同时引导流体形成连续的旋流状态，避免微重力下的流体断流问题，经实测该结构的换热热效率可达0.97以上，单位质量功率密度达到108W/kg，远高于同规格传统拼装式换热器。

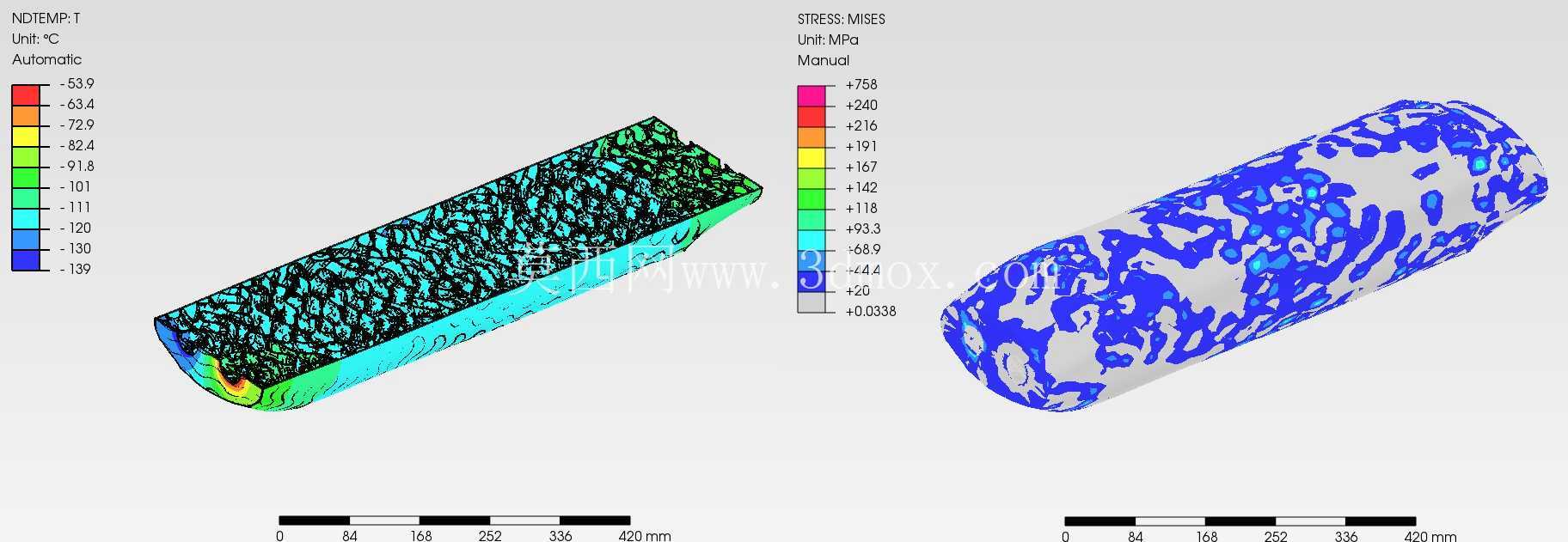

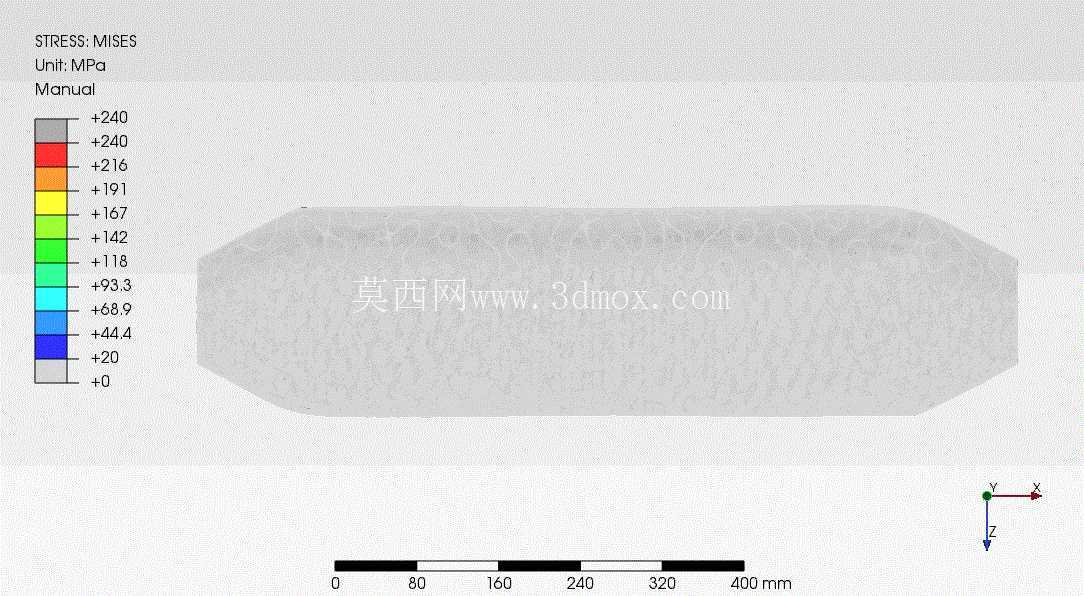

一体化增材成型的工艺选择，直接消除了传统换热器上所有的内部焊接接头、密封连接面，从结构根源上杜绝了低温工况下焊缝冷缩泄漏的风险，这对无法开展在轨维修的深空探测任务而言至关重要。结构强度层面，设计阶段通过有限元方法完成了全工况载荷校核，在1.5倍额定工作压力的压力载荷、300K到90K循环热梯度载荷的耦合作用下，螺旋晶格矩阵可以将热应力均匀分散到整个腔体结构中，避免局部应力集中导致的结构疲劳开裂，不会出现传统拼接结构在焊缝位置应力集中、长期循环后开裂的问题。

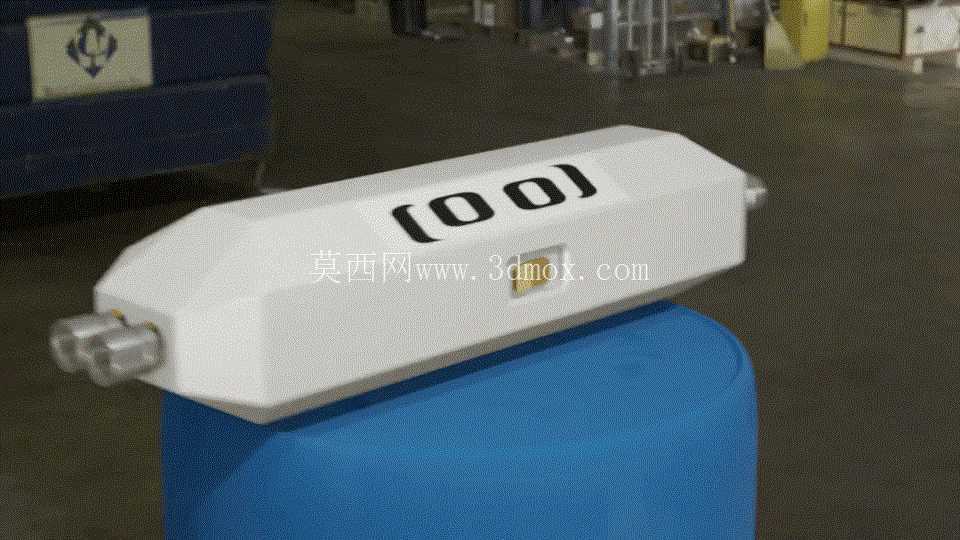

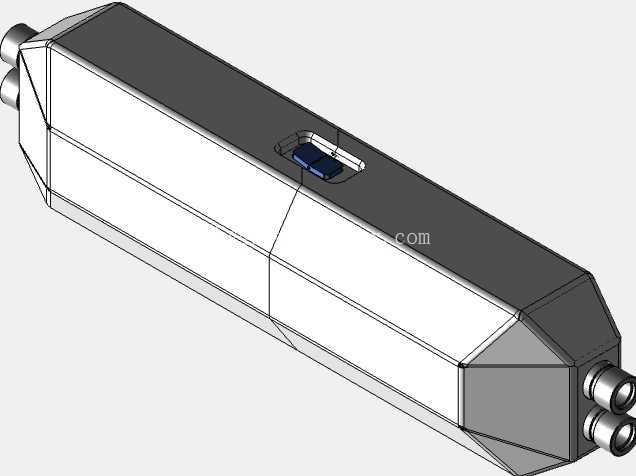

流体性能参数上，该装置在额定工况下可实现20g/s的氖气流量，整体流阻压降低于20kPa，相比同换热功率的传统换热器，流阻降低近40%，可以减少回路中循环泵的功率消耗，节约探测器有限的电能资源。安装接口层面，装置两端采用标准化AN-6连接接头，无需额外设计转换接嘴，可直接与现有航天器热管理系统的标准管路对接，降低系统集成的改造成本；整体外形采用切角长方体构型，外部无突出的安装耳片、冗余结构，可根据舱内布局灵活选择固定方式，紧凑的外形尺寸能够充分利用探测器舱内的边角安装空间，不会占用核心载荷的安装位置。

相比传统换热器数十个甚至上百个分立零件的装配流程，该装置一体化成型后仅需完成表面清理、接口螺纹加工、压力测试三个环节即可交付使用，省去了零件加工、焊接、焊缝探伤、多步装配的冗长流程，制造成本相比传统航天级换热器大幅降低，同时也减少了装配过程中引入的人为质量风险。从实际工程应用的角度看，这类一体化增材换热结构的设计思路，不仅适用于深空探测场景，后续也可推广到地面低温制冷设备、特种工况换热系统中，为极端环境下的换热设备结构设计提供新的参考方向，打破传统换热器结构设计受加工工艺限制的固有思路，让流道结构设计完全服务于换热效率、流阻性能、结构强度的核心需求，而不是迁就传统机加、焊接工艺的加工边界。
