大尺寸H-bot双挤出3D打印设备结构设计

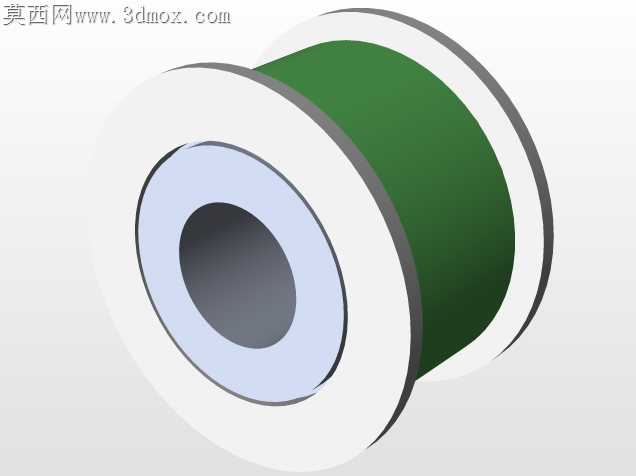

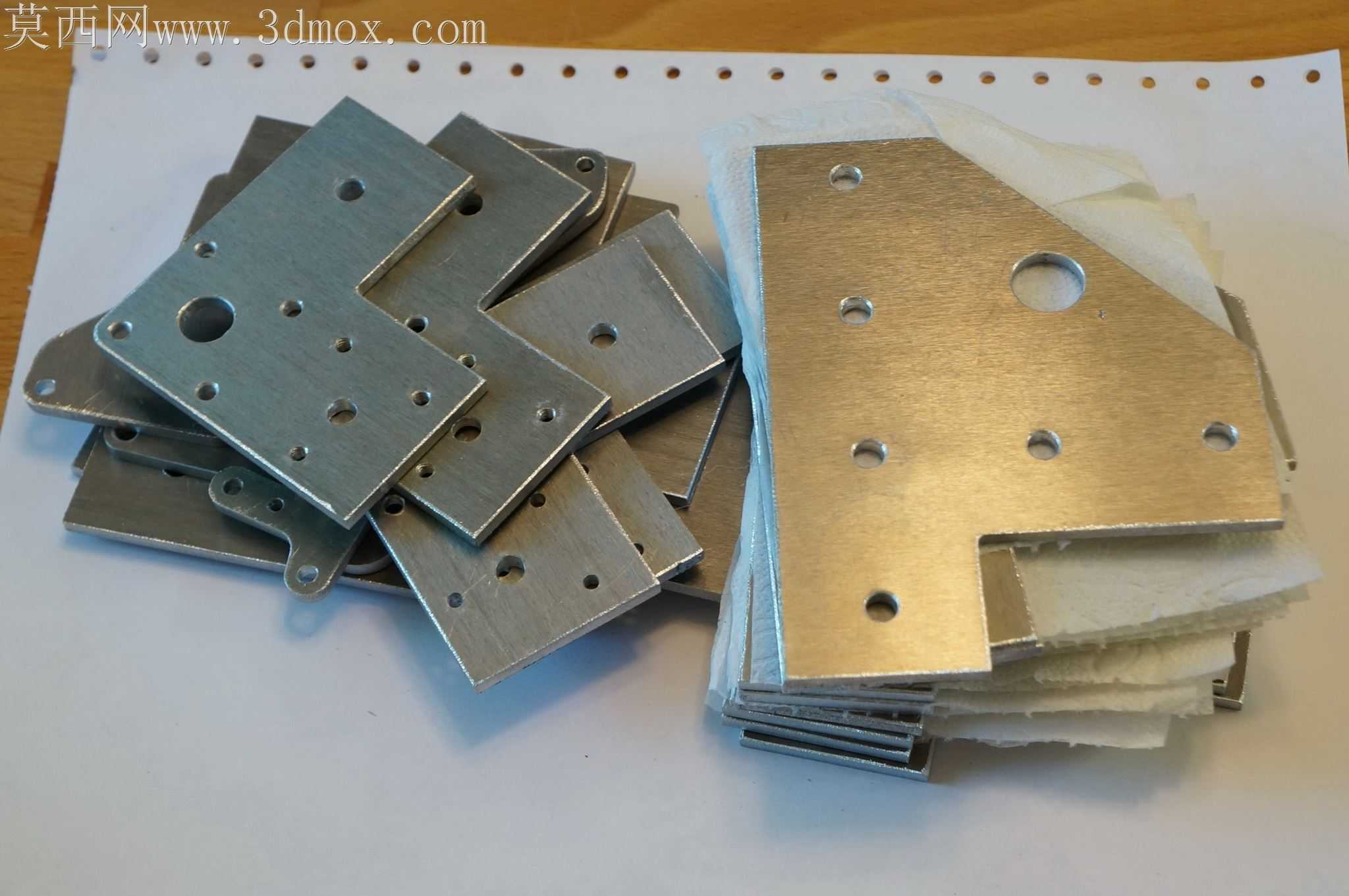

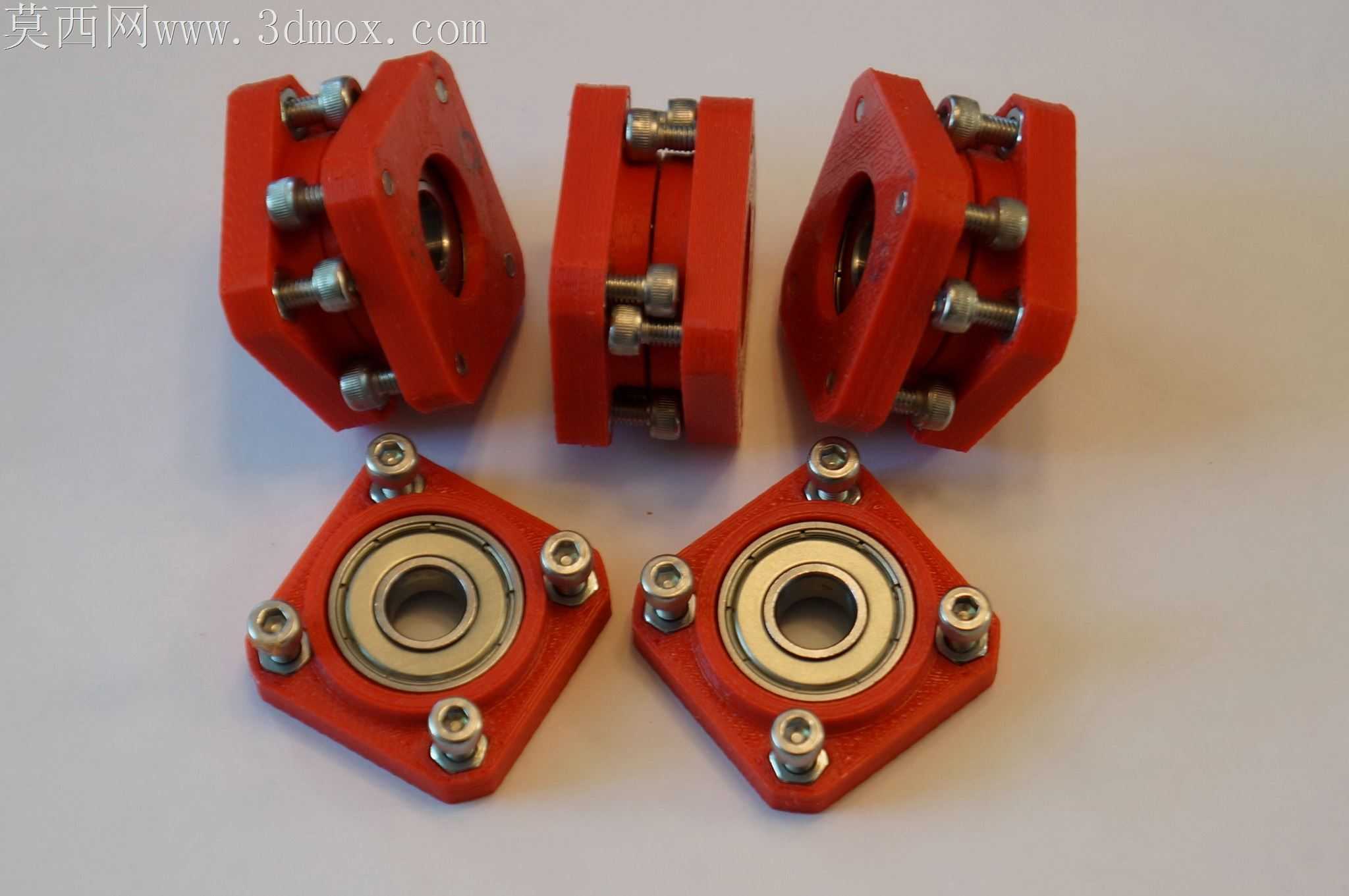

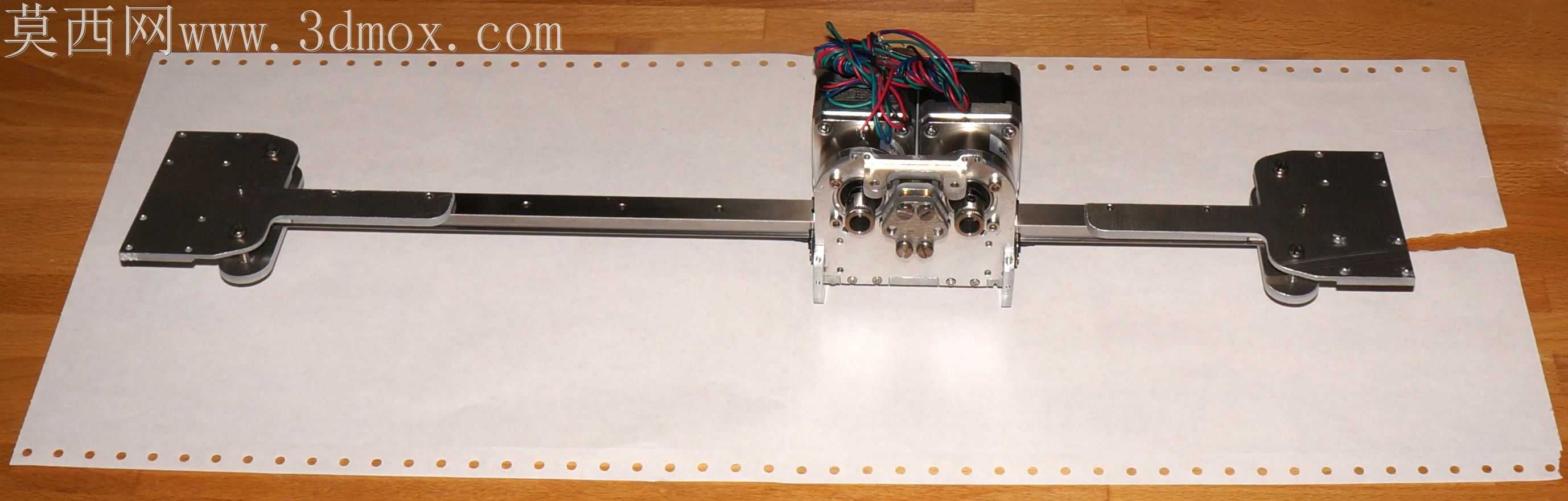

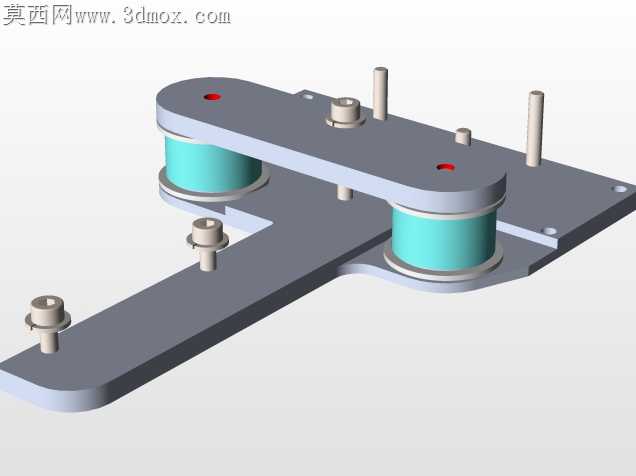

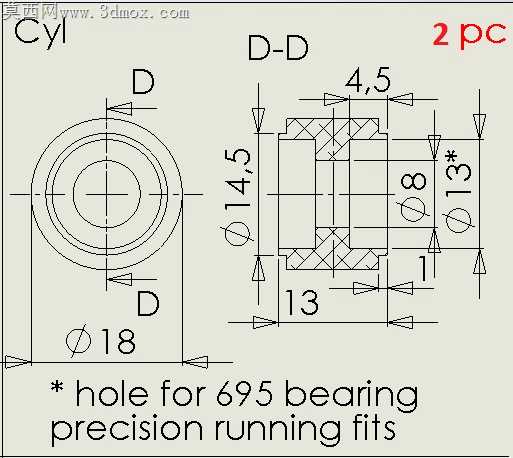

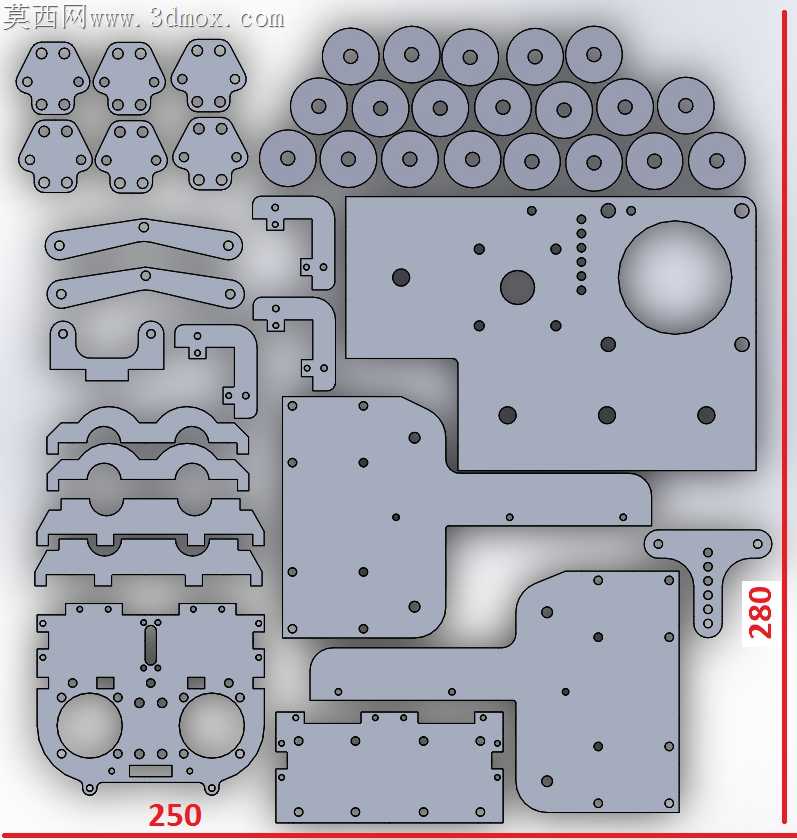

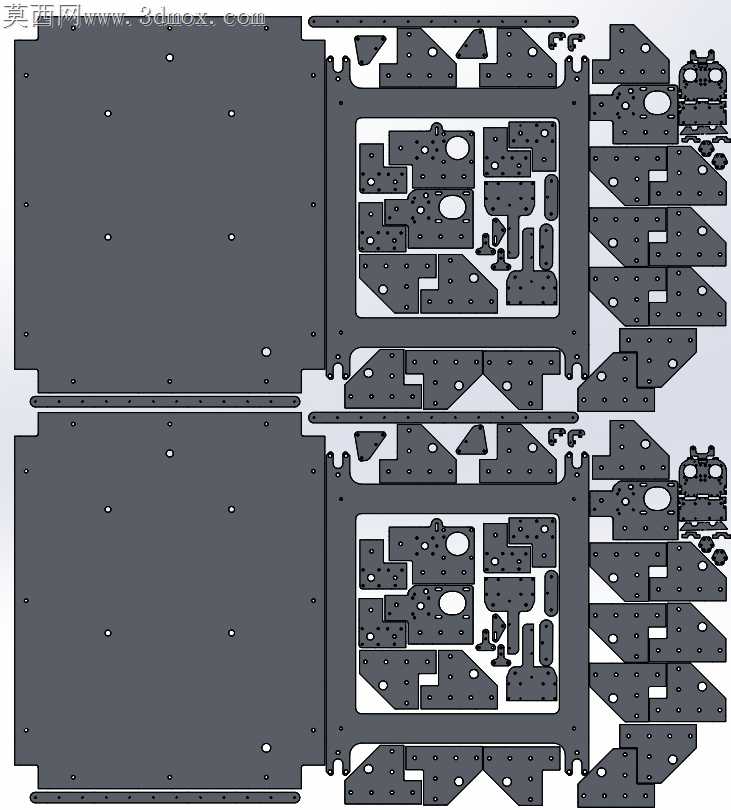

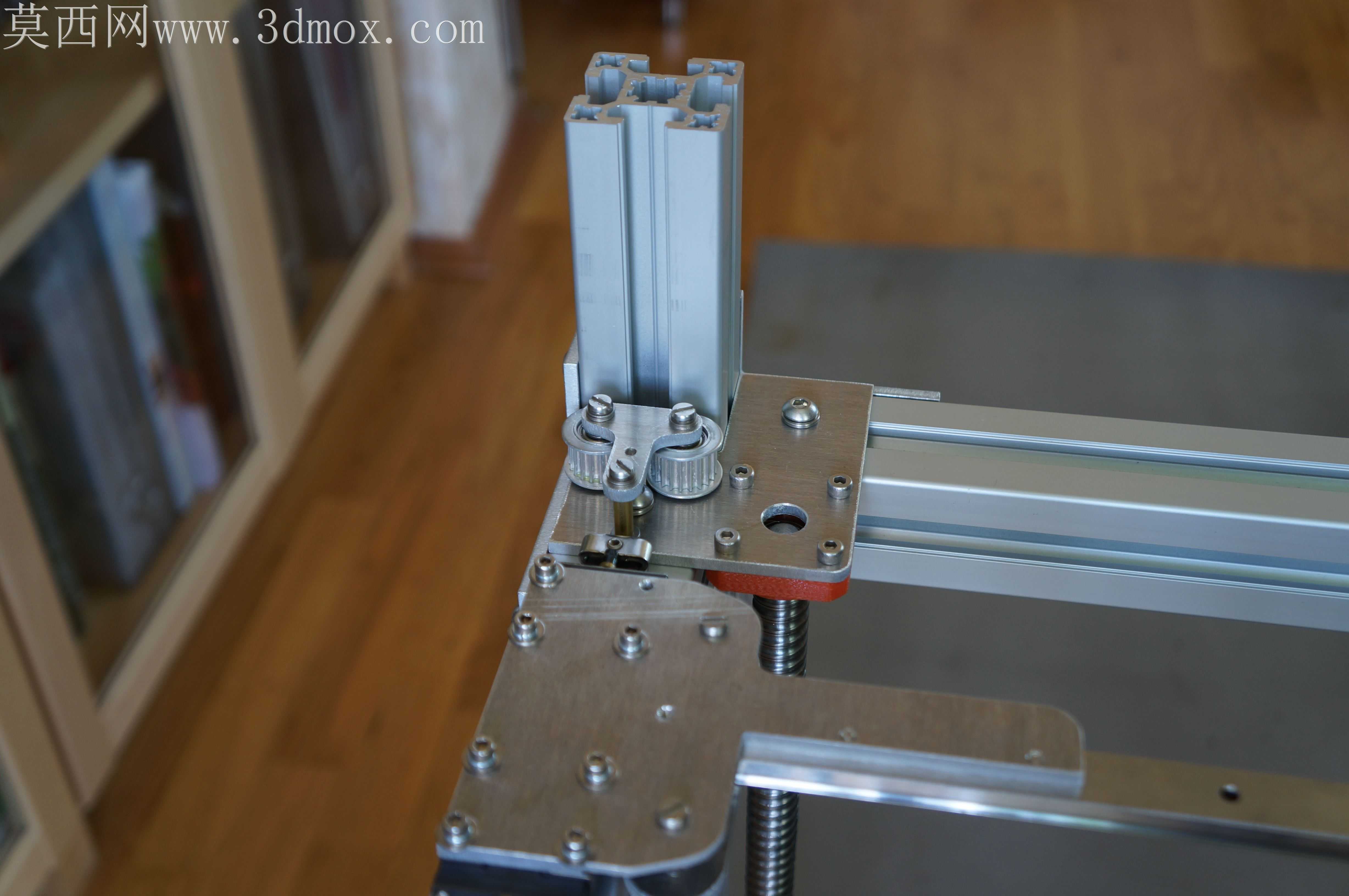

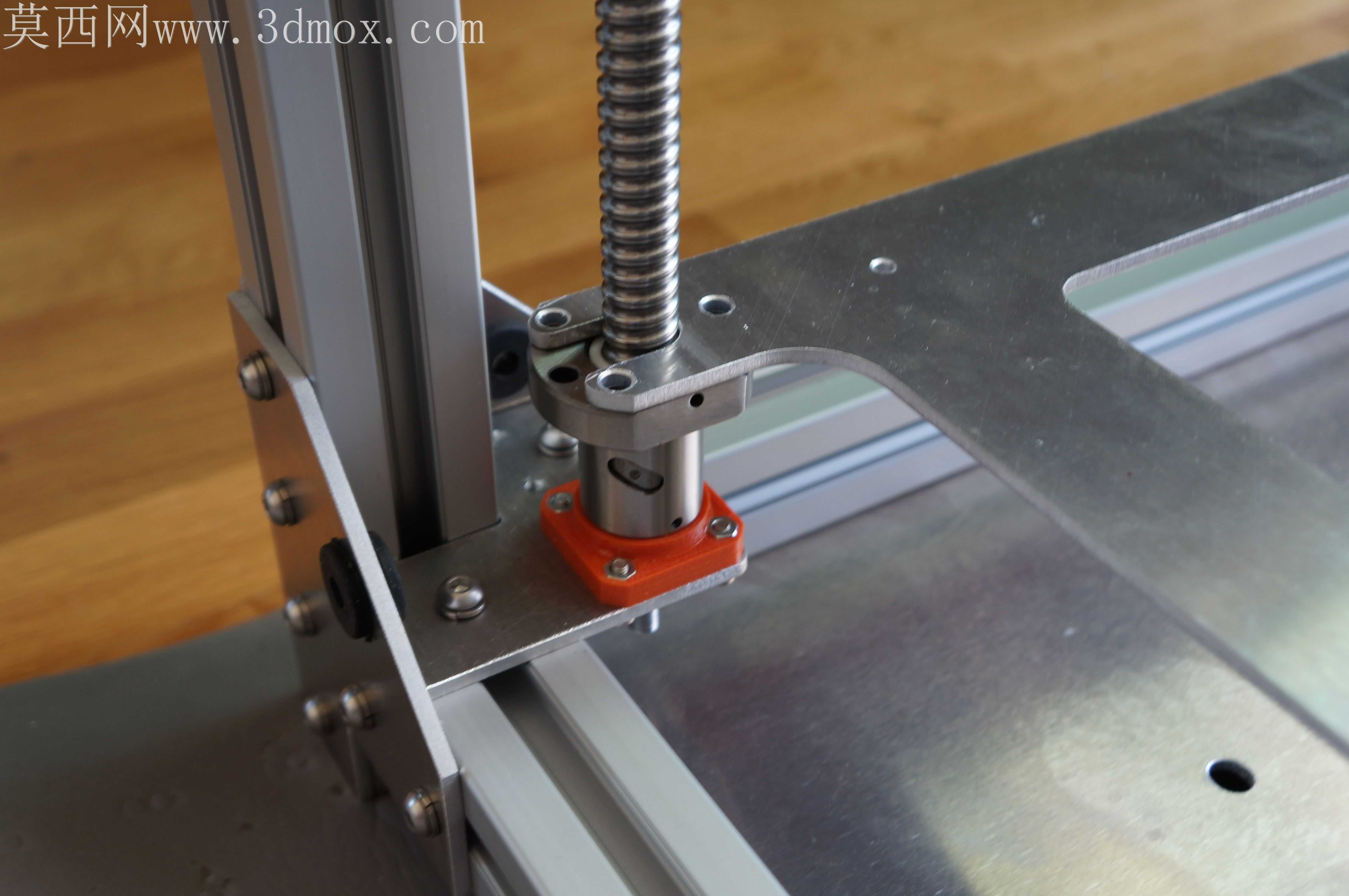

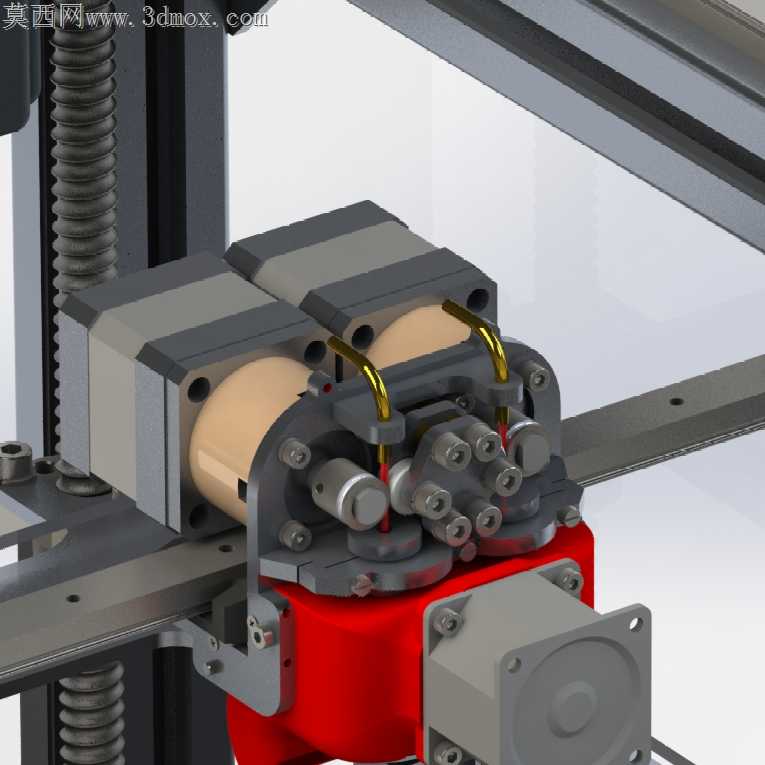

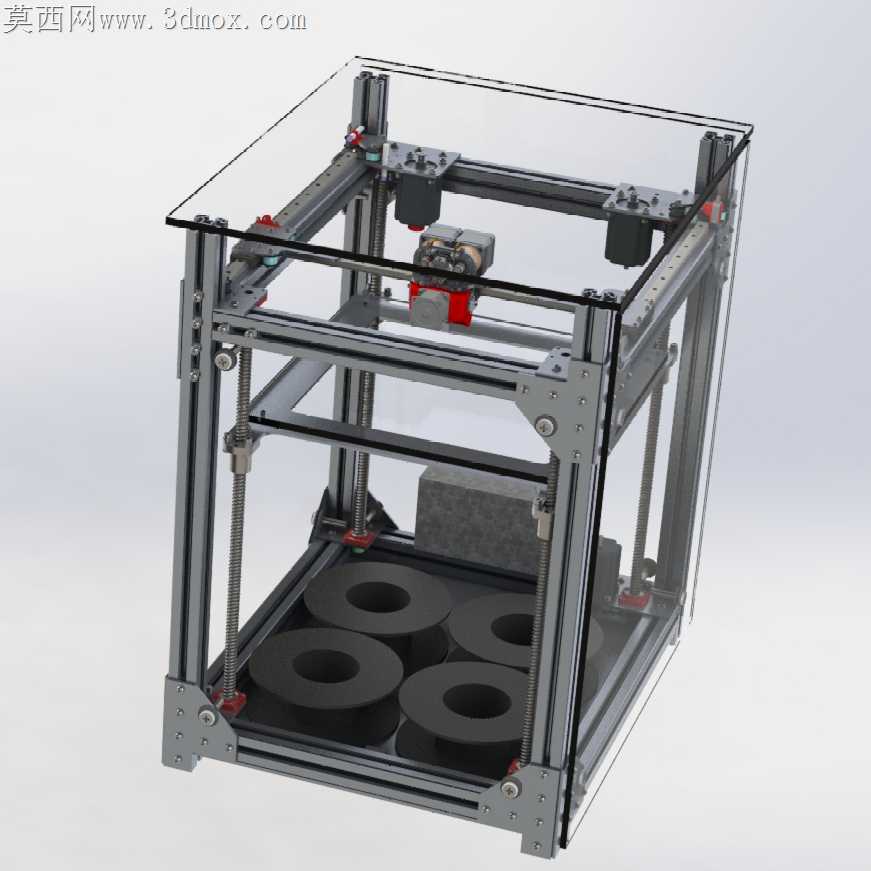

桌面级FDM打印设备长期存在框架刚性不足导致高速打印振纹明显、双喷头干涉剐蹭成型件、封闭腔体保温不均引发耗材翘曲的共性加工痛点，这款大尺寸H-bot结构机型的设计全程围绕装配逻辑视角展开，每一处连接细节都对应实际组装与后期运维的实际需求。铝型材框架的角件连接位没有采用常规的单侧角码固定，而是在型材拼接的直角处做了内外双侧角件叠加，Z轴丝杆的固定座直接锁附在框架竖向型材的加工基准面上，没有额外增加转接板，避免了多层零件堆叠带来的累积公差，组装时不需要反复调校丝杆与导轨的平行度，只要型材裁切端面垂直度达标，锁附后就能保证Z轴运动的同轴度误差控制在0.02mm以内。顶部透明盖板采用嵌入式安装结构，没有外露的螺丝孔位，盖板边缘预留了2mm的密封胶条卡槽，组装时胶条嵌入后能完全封闭顶部缝隙，配合四周的透明防护板，打印ABS、PC这类易翘曲耗材时，腔体内的温度能稳定保持在50℃上下，不会出现边角漏温导致的成型件边角翘起问题。双挤出喷头的安装座做了偏心调节结构，两个喷头的高度差可以通过侧面的紧定螺钉微调，不需要在打印前反复调整Z轴偏移量，更换不同长度的喷嘴时，只需要拧动偏心螺钉就能快速对齐两个喷头的打印平面，避免了双喷头打印时出现的剐蹭成型件、首层附着力不足的问题。打印平台的支撑结构采用四点调平加底部弹簧缓冲，平台下方预留了加热膜的走线槽，所有线缆都从型材的内置槽位穿过，没有外露的拖链在运动路径上，X轴和Y轴的同步带张紧结构设置在框架外侧，不需要拆开防护板就能直接调整同步带张紧度，日常维护时不用拆解整机结构就能完成易损件更换。底部放置耗材的仓位做了分隔设计，四个料盘位分别对应不同颜色耗材的放置，料架转轴采用轴承支撑，送料时阻力更小，不会出现耗材拉扯导致的打印断料问题，框架底部的脚垫采用可调式橡胶结构，放置在不平整的工作台面时，只需要旋转脚垫就能快速调平整机水平，不需要额外增加水平校准工序。
