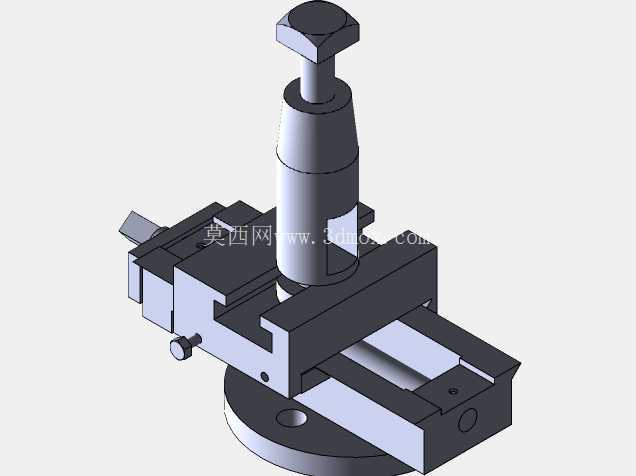

车床用可调式滑动刀架支撑结构

在普通卧式车床的切削加工场景中，刀架系统的进给稳定性直接决定了外圆、端面、切槽等工序的加工精度，本次呈现的滑动支撑结构，是车床刀架总成中承担横向进给导向与刀具装夹承载的核心组件。从实际加工工况来看，该结构需要承受车削过程中产生的径向切削力、断续切削带来的冲击载荷，同时要保证进给过程的滑动顺畅无卡滞，避免出现让刀、爬行等影响加工质量的问题。

设计过程中首先考虑的是安装适配性，底部圆盘结构与车床中拖板的安装基面完全匹配，圆盘上的定位销孔与锁紧螺孔按照常规卧式车床的安装孔位布局设计，不需要对原有拖板进行二次加工即可完成装配，安装边界控制在拖板原有安装面的尺寸范围内，不会超出拖板的运动行程边界，避免与床身、尾座等周边部件产生运动干涉。中部的滑动导轨副采用矩形导轨结构，相比燕尾导轨拥有更大的承载接触面，在承受大切深的径向载荷时，导轨面的比压更低，磨损速率更慢，长期使用后仍能保持稳定的导向精度，导轨的滑动面预留了刮研余量，实际装配时可通过配刮来调整配合间隙，保证0.02mm以内的进给重复定位精度。

上部的刀架装夹位采用梯形锁紧螺杆结构，装夹刀具时，旋转顶部的带肩螺母即可带动压块下行，将刀具刀柄牢牢压紧在刀架安装槽内，锁紧螺杆的锥面配合结构可以在锁紧的同时自动对中，避免刀具装夹时出现偏斜，刀架安装槽的宽度适配常规20mm、25mm方柄车刀的装夹需求，不需要额外加装过渡套即可完成大部分常用车刀的装夹。侧面的调节螺钉用于调整滑动导轨的配合间隙，当长期使用出现导轨磨损导致间隙过大时，不需要拆卸整个结构，仅需拧紧侧面的调节螺钉即可推动导轨塞铁移动，将间隙调整到合理范围，大幅降低设备维护的工作量。

从功能实现来看，该滑动支架承担两个核心作用：一是作为横向进给的运动载体，带动装夹的刀具沿垂直于主轴轴线的方向移动，完成端面车削、切槽、切断等工序的进给动作；二是作为切削力的承载结构，将车削过程中产生的切削力平稳传递到中拖板，再传递到床身，避免刀架出现振颤。在实际使用场景中，该结构适配中小型普通卧式车床的改造与维修替换，针对小型加工车间、设备维修站点的车床维护需求，结构上尽量减少了特殊定制零件的使用，大部分紧固件、塞铁等易损件都采用通用标准件，后期更换配件时不需要单独定制，降低运维成本。

建模过程中对各个运动部件的配合间隙进行了模拟验证，导轨滑动面的配合间隙控制在0.01-0.03mm之间，既保证滑动时无卡滞，又不会因间隙过大导致切削时出现让刀；锁紧螺杆的行程满足最大装夹刀具的厚度需求，螺杆的螺纹采用梯形螺纹，相比普通三角螺纹拥有更好的自锁性能，切削过程中不会因为振动出现锁紧松动的问题。底部的旋转定位结构可以带动上部刀架进行小角度的偏转，满足锥面车削时的刀具角度调整需求，偏转角度的刻度参考常规车床的刀架刻度设计，每小格对应1度的偏转量，调整时可直接通过刻度读取偏转角度，不需要额外进行角度测量。

考虑到车床加工时的切削液、铁屑工况，结构上所有滑动配合面都设计了挡屑边，避免铁屑、切削液进入导轨配合面造成导轨拉伤，导轨面的润滑油槽采用X形布局，加注润滑油时可以均匀覆盖整个滑动接触面，保证滑动面的润滑充分，减少磨损速率。整个结构的外形尺寸控制紧凑，在保证足够结构刚性的前提下，尽量压缩了整体高度与宽度，避免加工长轴类零件时与工件、卡盘产生碰撞，安装后刀架的中心高与车床主轴中心高完全匹配，装夹刀具后不需要额外垫刀片即可调整到正确的切削中心高度，减少刀具装夹的调整时间。
