MyfordML7车床尾座校准表盘改装结构

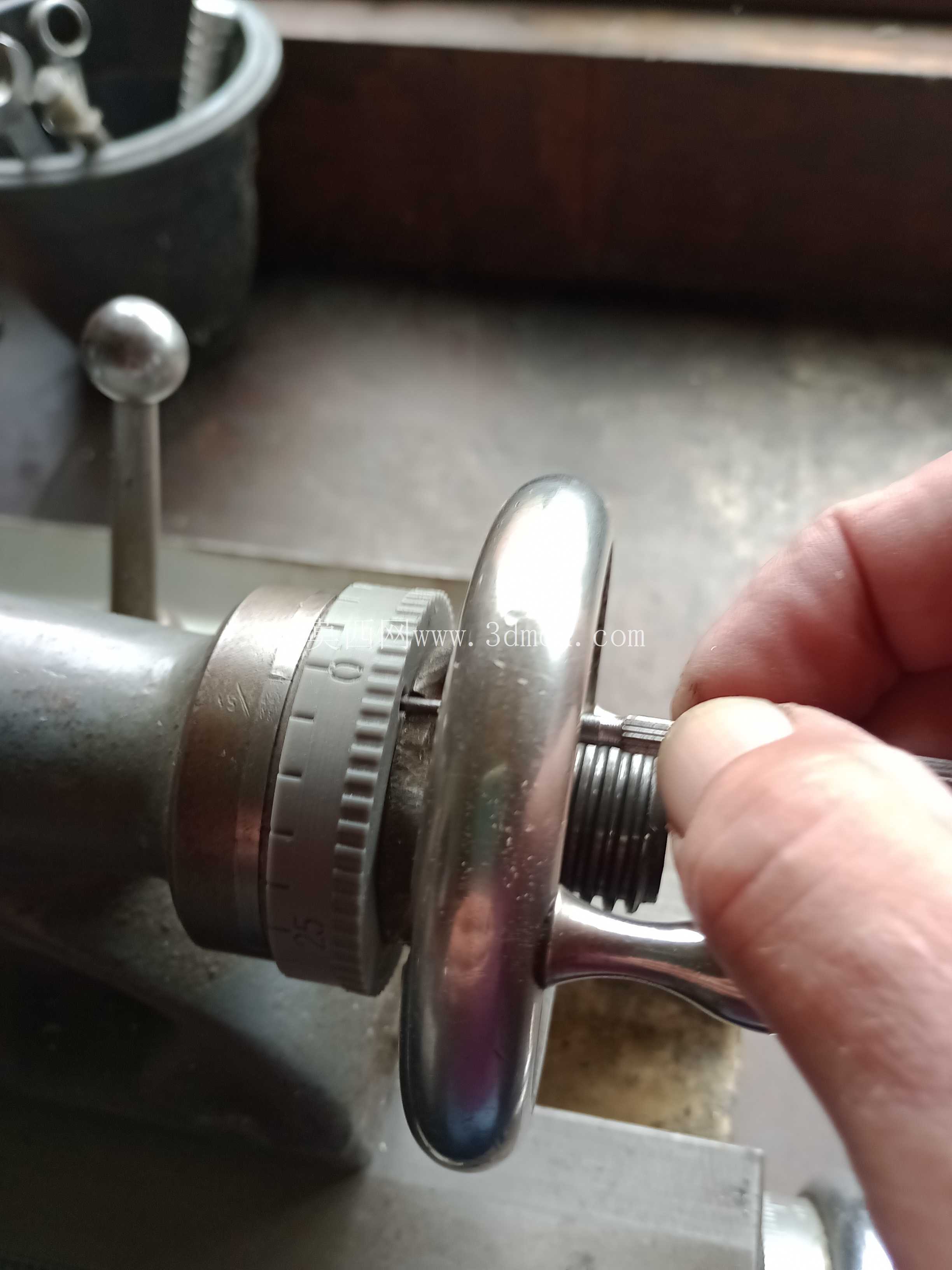

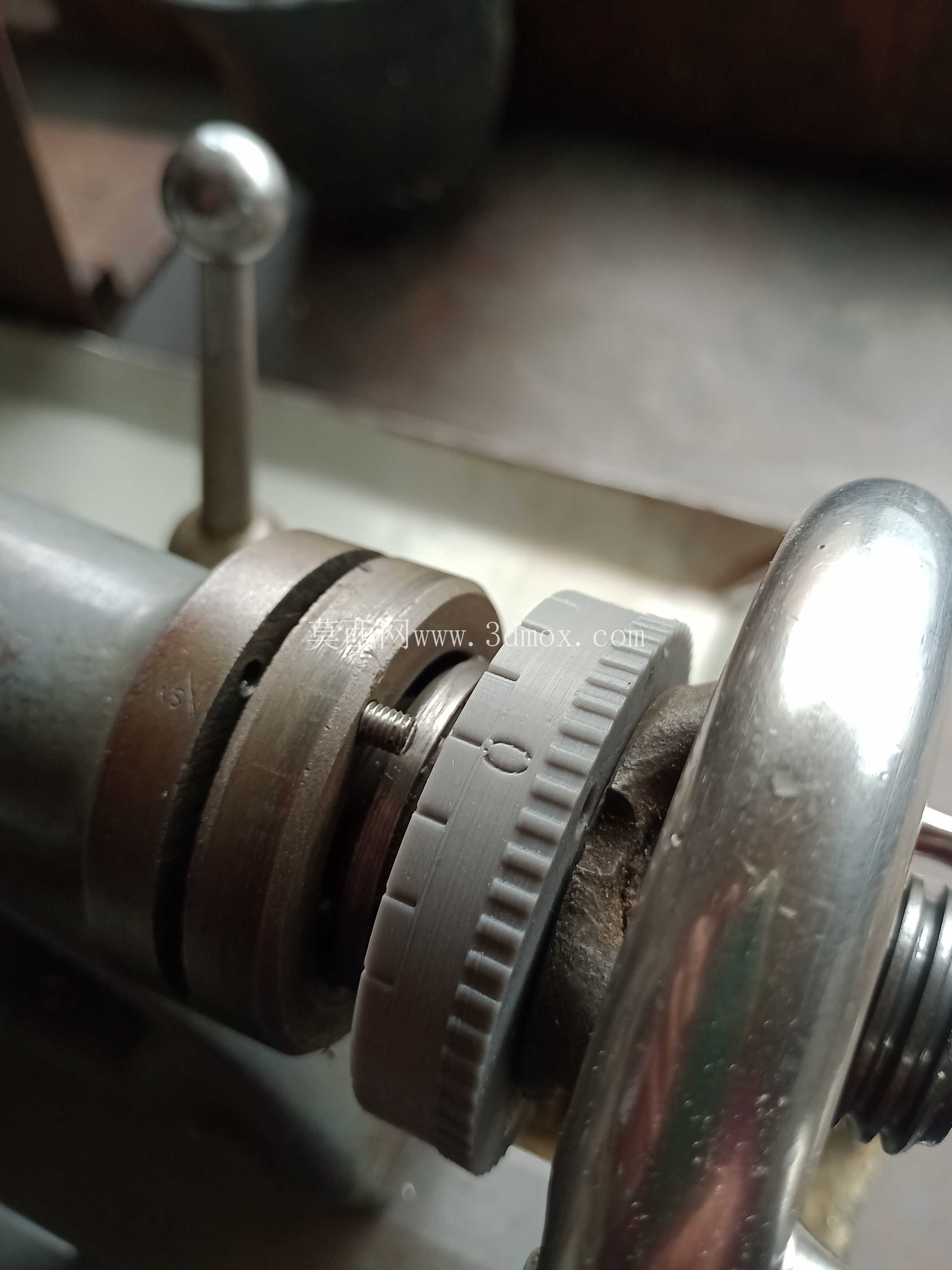

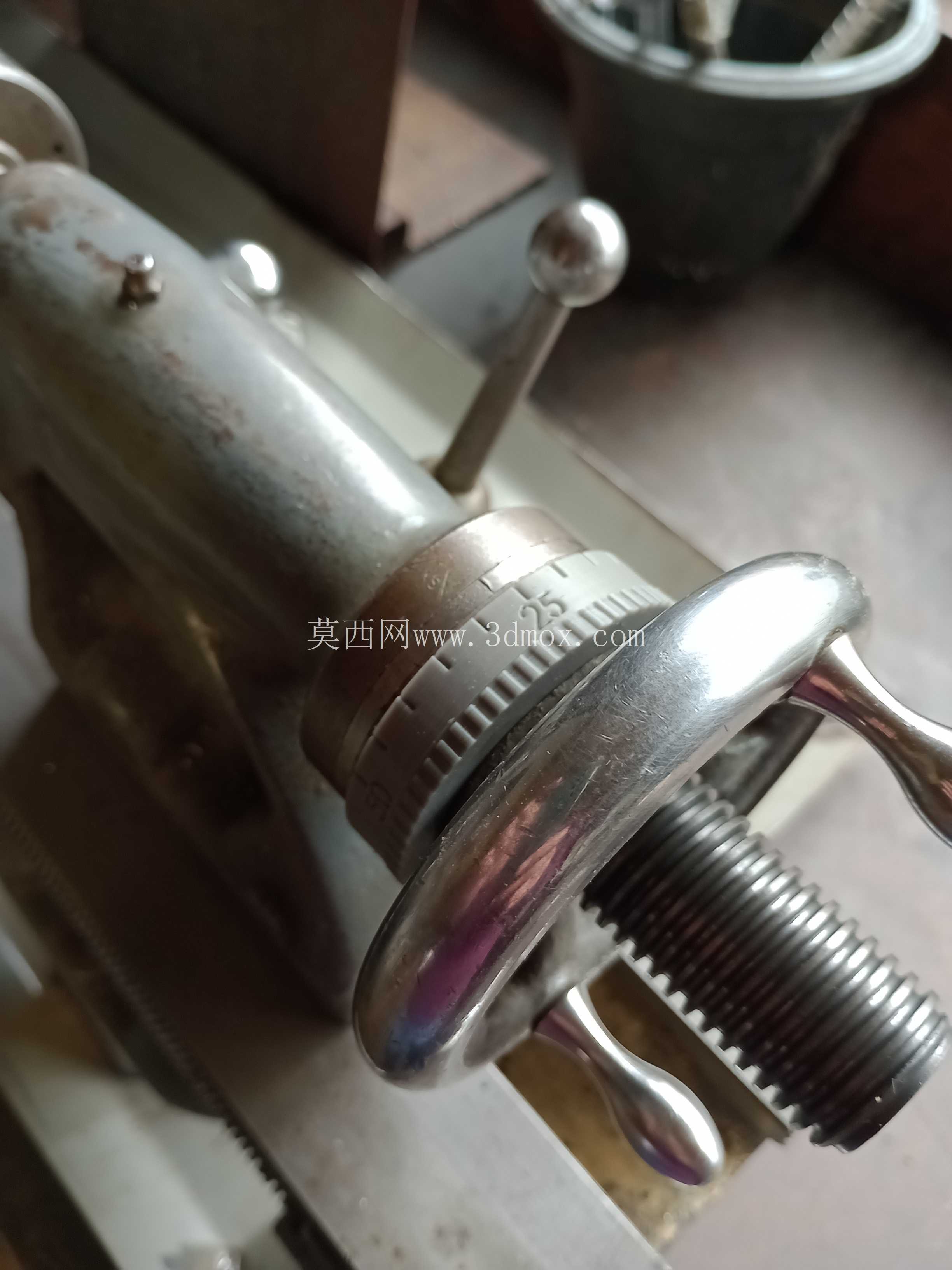

　　这款针对Myford ML7小型车床设计的尾座校准表盘，就是为填补原厂尾座的读数空白开发的改装部件，适配0.15毫米层厚的3D打印加工工艺，整体采用环形套状结构，安装时直接嵌套在尾座手轮的配合轴颈位置，不需要对原有尾座结构做破坏性改造，仅需确认手轮配合段的外径尺寸与表盘内孔的配合公差，预留0.1-0.2毫米的装配间隙即可完成安装，表盘内侧预留的环形凹槽专门用于嵌入标准O形密封圈，依靠橡胶圈的静摩擦力实现表盘与手轮轴的同步转动，避免进给过程中表盘出现打滑移位导致读数偏差。在普通卧式车床的日常实操场景里，尾座作为承担钻孔、铰孔、轴类零件顶持定位的核心功能部件，其进给深度的读数精度直接影响工序加工质量，不少入门级小型车床的原厂尾座手轮仅设置整圈行程标识，未配置细分刻度，操作人员只能依靠手感或外接量具反复核对进给量，在小余量钻削、台阶孔加工、顶尖顶持力微调这类对进给精度敏感的工序中，很容易出现进给超差、孔深尺寸不一致、顶持力过大顶弯细长轴的问题。

　　从功能设计逻辑来看，原厂Myford ML7尾座手轮每转动一圈对应的套筒进给量为0.125英寸，也就是3.175毫米，表盘的外圆周面均匀蚀刻整圈细分刻度，将整圈行程拆分为多个等距读数区间，操作人员转动手轮进给时，可以直接通过表盘上的刻度线对照尾座本体上的固定基准标记，直接读取当前的进给位移量，不需要反复抽出尾座套筒用深度尺测量孔深，也不需要在钻削过程中反复退刀核对尺寸，能大幅缩短小余量加工时的辅助测量时间，尤其适合小型精密零件的单件修配、小批量试制场景。

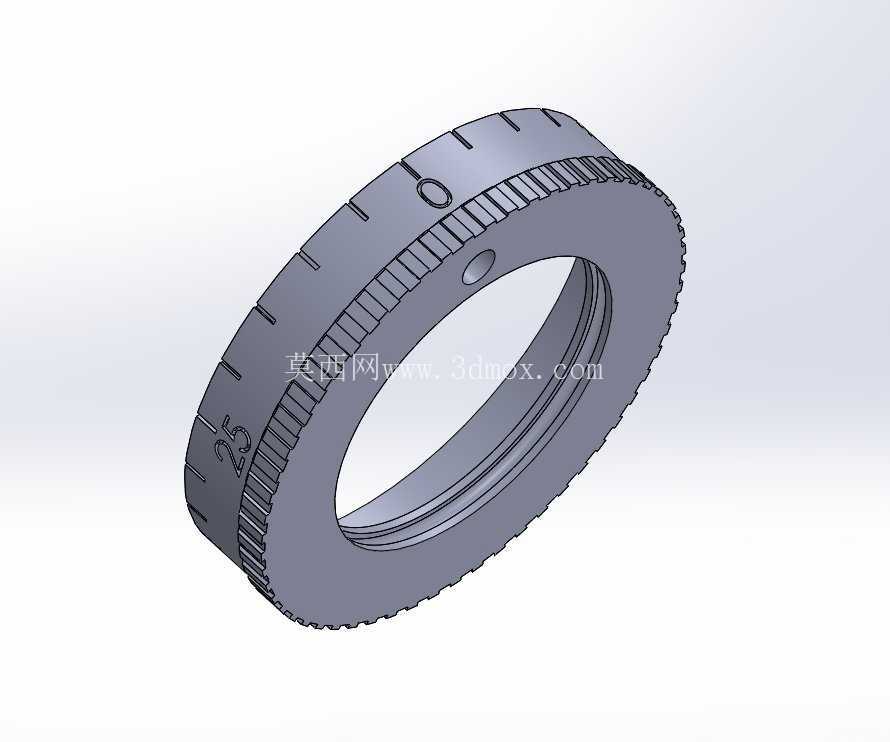

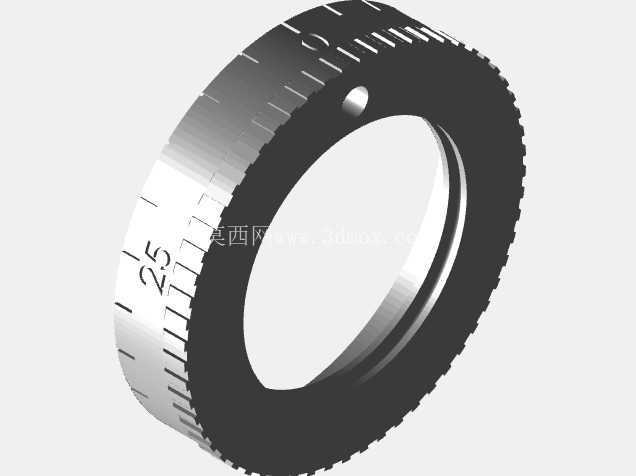

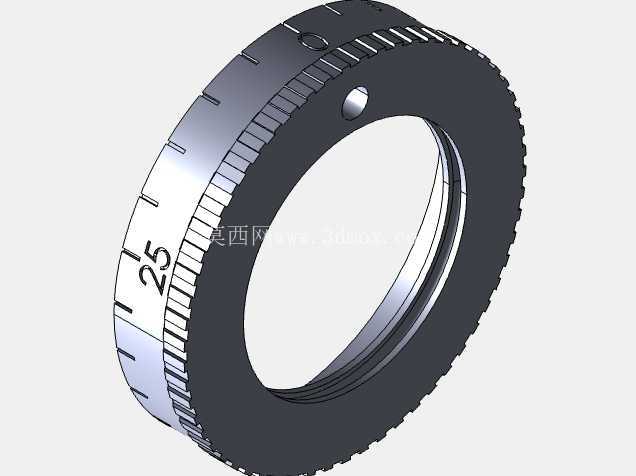

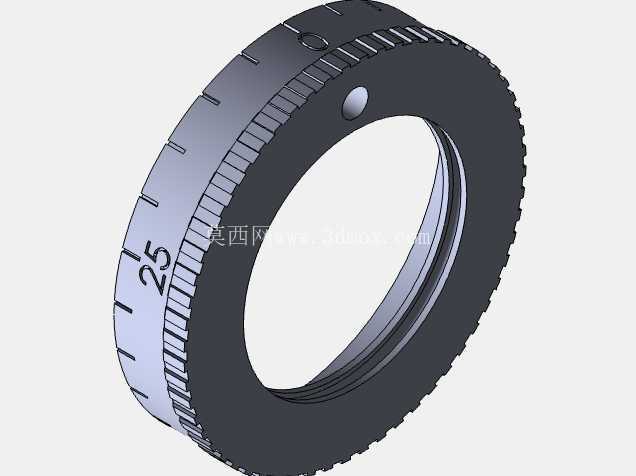

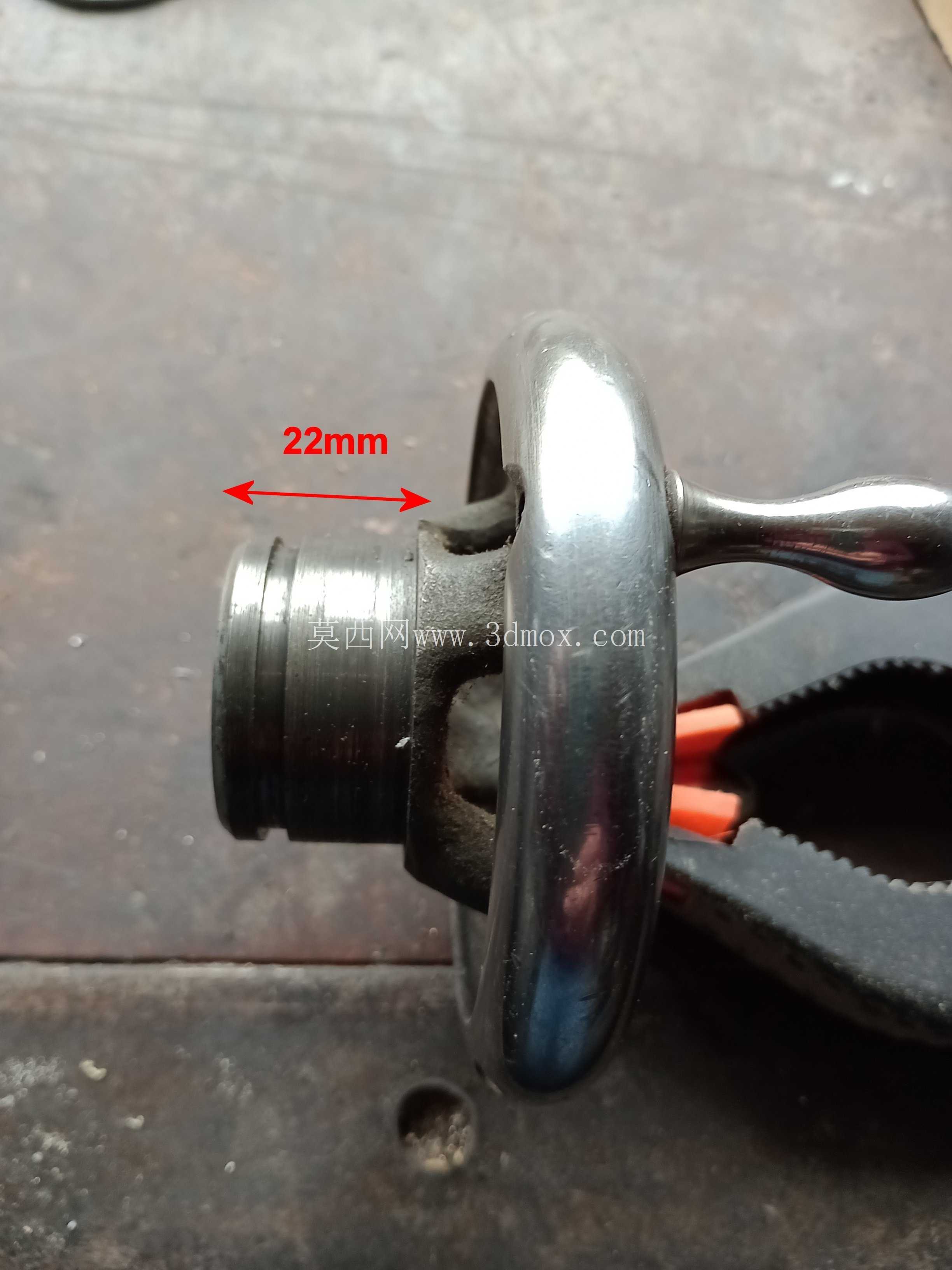

　　在结构细节设计上，表盘的外圆边缘做了细密的滚花纹理，一方面是方便安装时施加扭力调整表盘初始零位，另一方面在手动微调进给时，也可以辅助手指带动手轮做小角度转动，提升微调操作的手感；表盘侧壁预留的小圆凹点是零位标记位，安装时可以将该凹点对准尾座本体的基准线，作为进给起始的零位参考，也方便操作人员快速识别整圈转动的完成状态。需要注意的是，由于不同批次Myford ML7车床的尾座手轮加工尺寸可能存在细微的制造公差，安装前需要先测量手轮配合轴颈的实际外径，若表盘内孔与轴颈配合过松，可以在O形圈槽内叠加适配线径的密封圈提升摩擦力，若配合过紧则可以对内孔做少量修磨，保证表盘既能随轴同步转动，又能在需要调整零位时用手转动表盘做位置校准。

　　这款改装表盘的应用场景并不局限于原厂配置的Myford ML7车床，只要尾座手轮的轴颈尺寸、进给螺距参数匹配，同类型的小型台式车床都可以参照该结构做适配改装，解决原厂尾座无细分刻度的读数痛点；在实际加工使用中，带刻度的尾座表盘能帮助操作人员精准控制每次进给的吃刀量，在钻削小直径深孔时，可以通过刻度读数控制每次排屑的进给深度，避免钻头因进给量过大出现崩刃、排屑不畅卡钻的问题，在使用尾座装夹铰刀做铰孔精加工时，也能通过刻度精准控制铰削行程，保证孔的加工深度一致性，在顶持细长轴类零件时，还可以通过表盘的转动量估算顶尖的顶持位移，避免顶持力过大导致工件弯曲变形，或是顶持力不足导致工件加工时出现窜动。从建模设计的角度来看，整个表盘的结构建模需要重点把控几个关键尺寸边界：首先是内孔与手轮轴的配合公差，既要保证装配便捷性，又要给O形圈预留足够的压缩量来提供足够的转动摩擦力；其次是外圆刻度的等分精度，刻度线的角度偏差会直接导致读数误差，建模时需要按照整圈进给量换算每一格刻度对应的实际进给值，保证刻度间距均匀一致；最后是O形圈安装槽的尺寸设计，槽宽和槽深需要匹配选用的标准O形圈规格，保证密封圈安装后不会出现脱落、过度压缩失去弹性的问题。
