车床进给系统刀架滑座结构设计

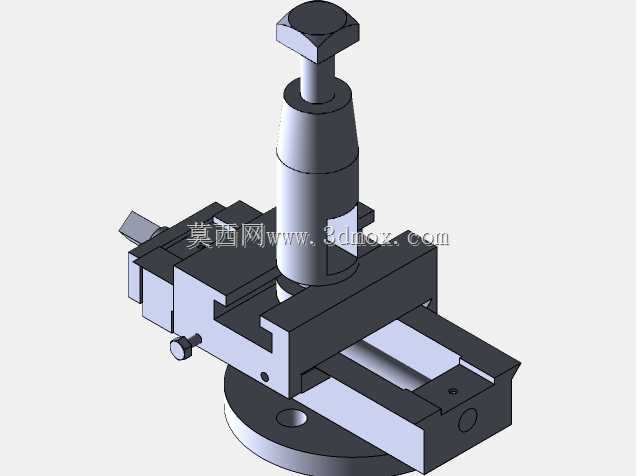

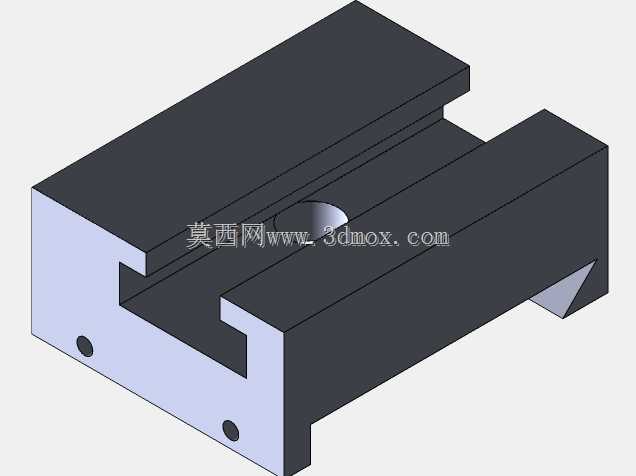

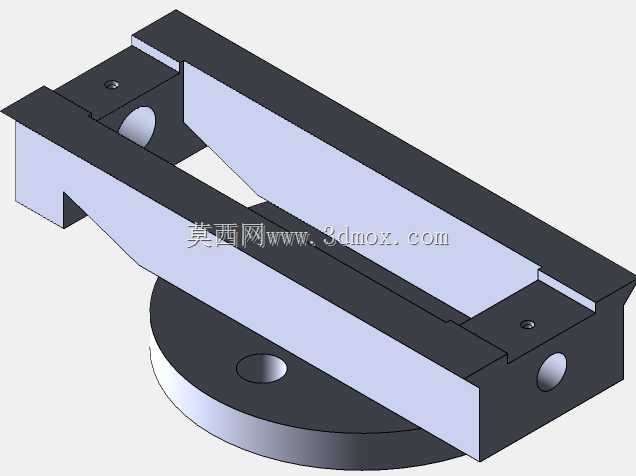

在普通卧式车床的切削加工场景中，滑座作为连接床身导轨与刀架的核心承载部件，直接决定了刀具进给运动的精度稳定性与承载刚性，是完成外圆车削、端面切削、锥面加工、螺纹车削等工序不可或缺的传动载体。这套滑座结构采用分层式组合设计，底层为可沿床身导轨做纵向进给的下滑板，中层为可沿下滑板燕尾导轨做横向进给的中滑板，上层搭载可回转调整角度的小滑板与刀架夹紧机构，各层导轨面均配磨刮研保证接触刚度，配合丝杠螺母副实现精准的进给量调节，满足不同切削参数下的走刀需求。从功能实现逻辑来看，滑座的纵向进给负责完成工件轴向的走刀动作，横向进给承担切削深度的调整与端面走刀，上层小滑板可绕回转中心偏转±45°角度，用于短锥面的车削加工，顶部的刀架夹紧机构采用螺旋压紧结构，可同时装夹四把不同用途的车刀，通过旋转定位销实现刀具的快速切换，压紧螺杆的拧紧力矩设计充分考虑了粗加工时的切削冲击力，避免刀具在重切削工况下发生位移。设计过程中优先保证导轨副的配合精度，燕尾导轨的角度选用55°标准值，既保证导向精度又具备足够的承载能力，各滑动面之间设计有调整镶条，可通过侧边的调节螺钉补偿长期使用后的磨损间隙，避免进给过程中出现爬行或窜动问题。安装边界层面，下滑板的底面导轨与床身V型、平型导轨组完全适配，连接尺寸匹配常规卧式车床的床身导轨跨距，横向丝杠的安装孔位与中滑板的螺母座同轴度公差控制在0.02mm以内，上层小滑板的回转台基准面与底面导轨的平行度公差符合机床行业的精度检验标准，刀架安装位的中心高与对应车床的主轴中心高保持一致，确保刀具安装后刀尖与主轴轴线处于同一水平面，避免出现切削角度偏差。整套结构的受力路径经过优化，切削过程中产生的径向力、轴向力与切向力可通过各层滑板均匀传递至床身导轨，减少局部应力集中，导轨面的润滑槽设计采用连续式油槽布局，可保证低速进给时滑动面形成均匀油膜，降低磨损速率，延长部件的使用寿命。在实际设备改造与维修场景中，这类滑座结构可直接适配同规格的普通车床，无需对床身进行二次加工，各易损件如丝杠螺母、镶条、压紧螺钉均采用通用化设计，便于后期的维护更换。
