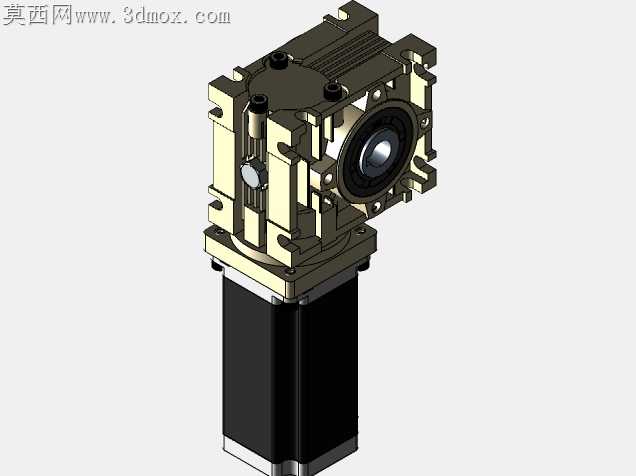

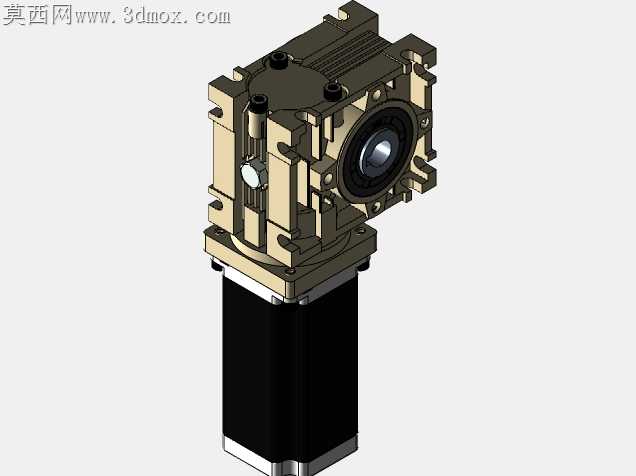

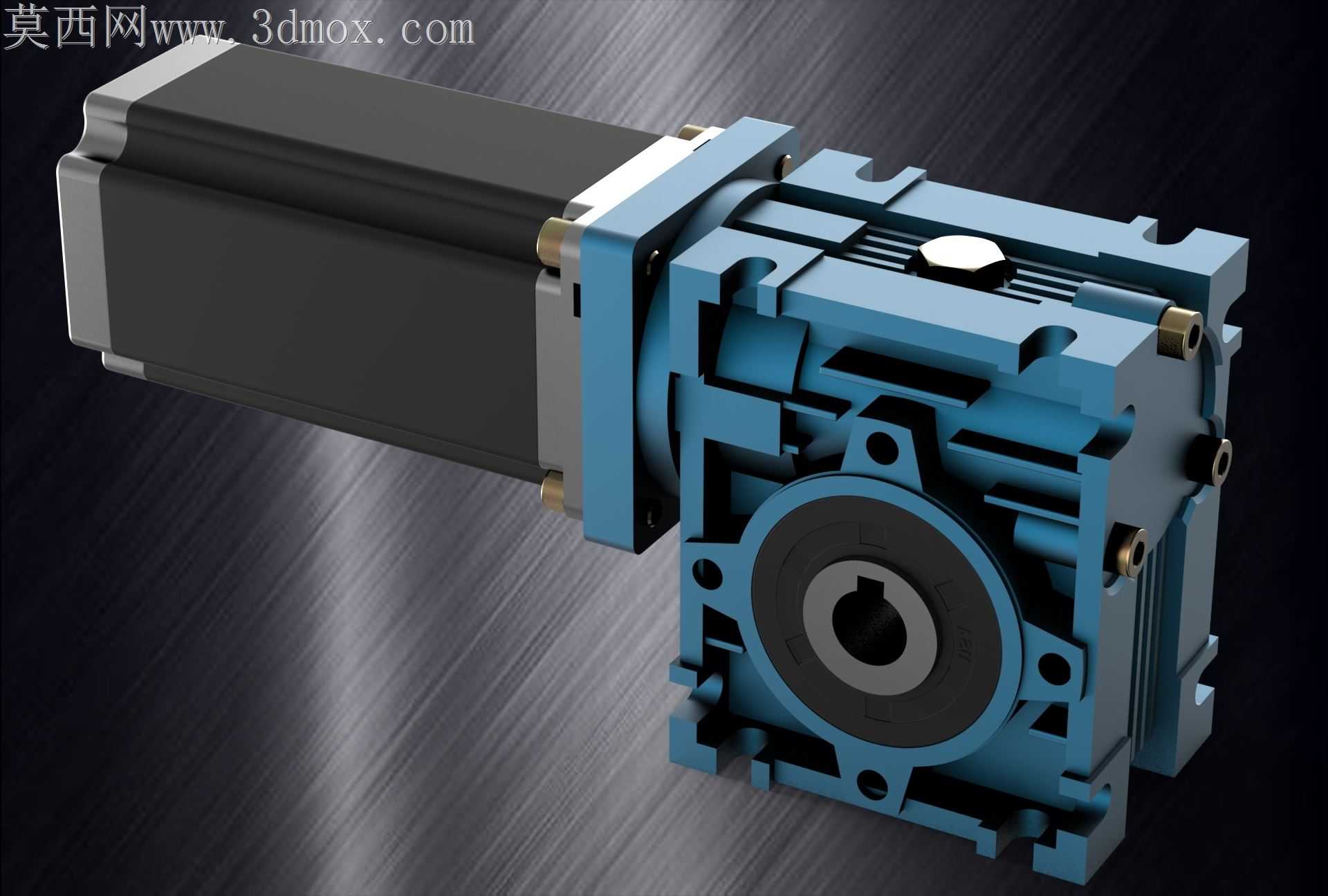

步进电机配套蜗轮蜗杆减速传动组件

车间里常规步进电机直连负载的场景里，经常碰到输出扭矩不足、低速段抖动卡滞的问题，根源就在电机原生高转速低扭矩的输出特性和负载端低转速大扭矩的需求完全错配，这款配套的蜗轮齿轮箱组件，就是针对这类传动矛盾做的结构适配。箱体的安装止口做了0.02mm的公差带收窄，和步进电机前端盖的定位凸台完全贴合，不会出现现场装配时电机轴和蜗杆输入端不同心，运转一段时间就磨坏输入轴油封的隐患。蜗轮的齿面不是常规的直齿成型，做了微量的齿向修形，抵消蜗杆高速运转时的轴向窜动带来的啮合冲击，就算频繁正反转启停，齿面的接触应力也能均匀分散，不会出现局部点蚀剥落的问题。输出端的空心轴孔做了键槽加顶丝的双重固定结构，不用额外做转接法兰就能直接套在负载轴上，省掉了现场加工联轴器的工序，箱体侧面的安装孔位做了沉头锪平处理，螺栓锁紧时不会因为安装面的铸造斜度出现锁紧力偏斜，长时间运转也不会有螺栓松脱的风险。箱体的散热筋没有做等距排布，而是在蜗杆输入端靠近电机的位置加密了筋条间距，因为这个区域是传动热量最集中的位置，电机本身的温升加上蜗杆蜗轮啮合的摩擦热，很容易让润滑脂提前碳化失效，加密的筋条能把这个区域的散热面积提升近三成，不用额外加装散热风扇就能满足连续八小时运转的温升要求。箱体内腔的储油槽做了倾斜导油结构，蜗轮转动时带起的润滑脂能顺着导油槽流到蜗杆两端的轴承位置，不会出现轴承干磨的情况，端盖的密封槽做了双层O型圈的设计，就算设备安装在有切削液飞溅的机加工工位，也不会有切削液渗入箱体稀释润滑脂，也不会有润滑脂渗漏污染加工工件的问题。电机和齿轮箱的连接法兰做了定位销孔预留，现场拆装维护时不用反复找正同轴度，插好定位销就能直接锁紧螺栓，把后期维护的调校时间压缩到原来的三分之一。
