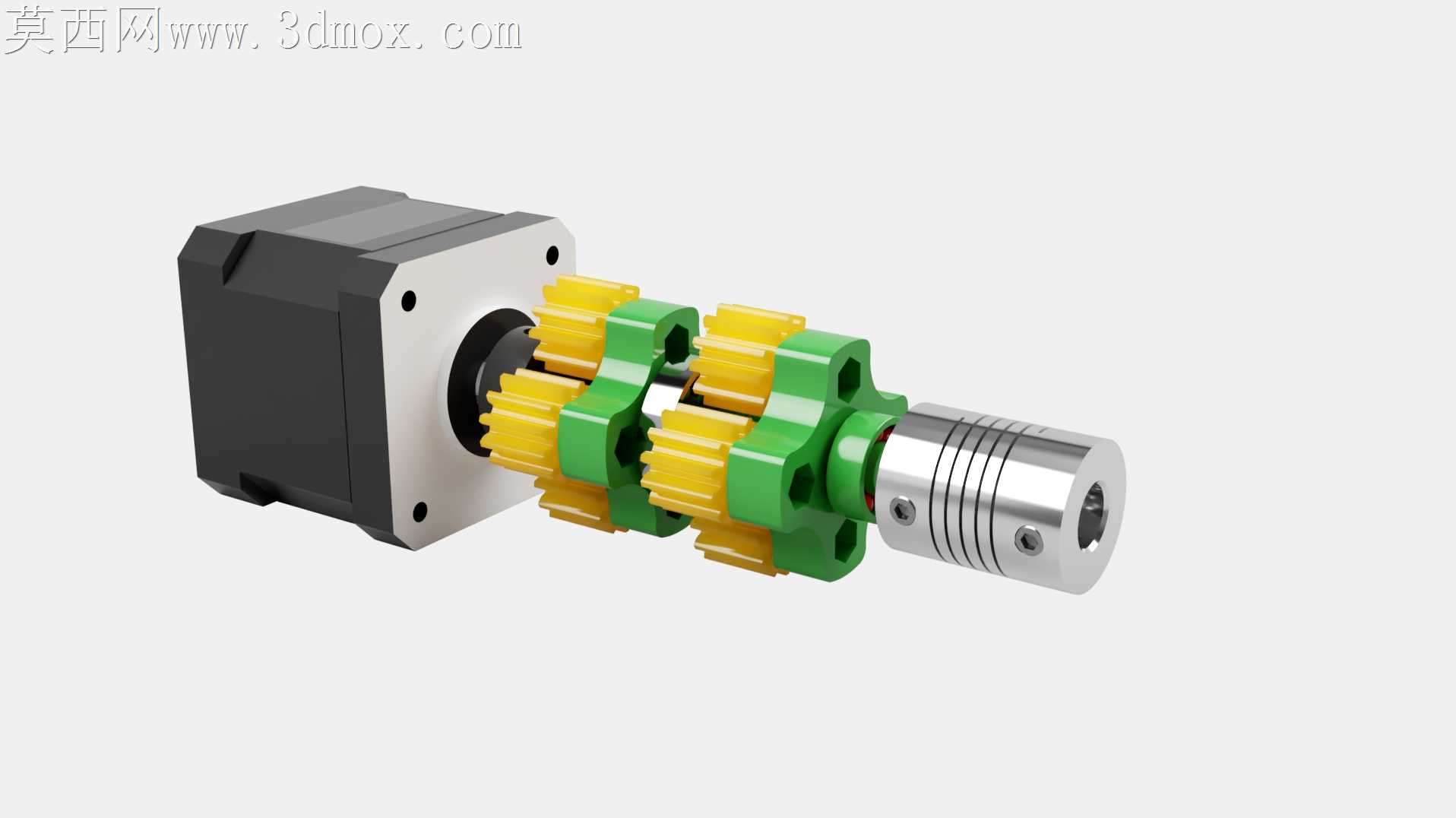

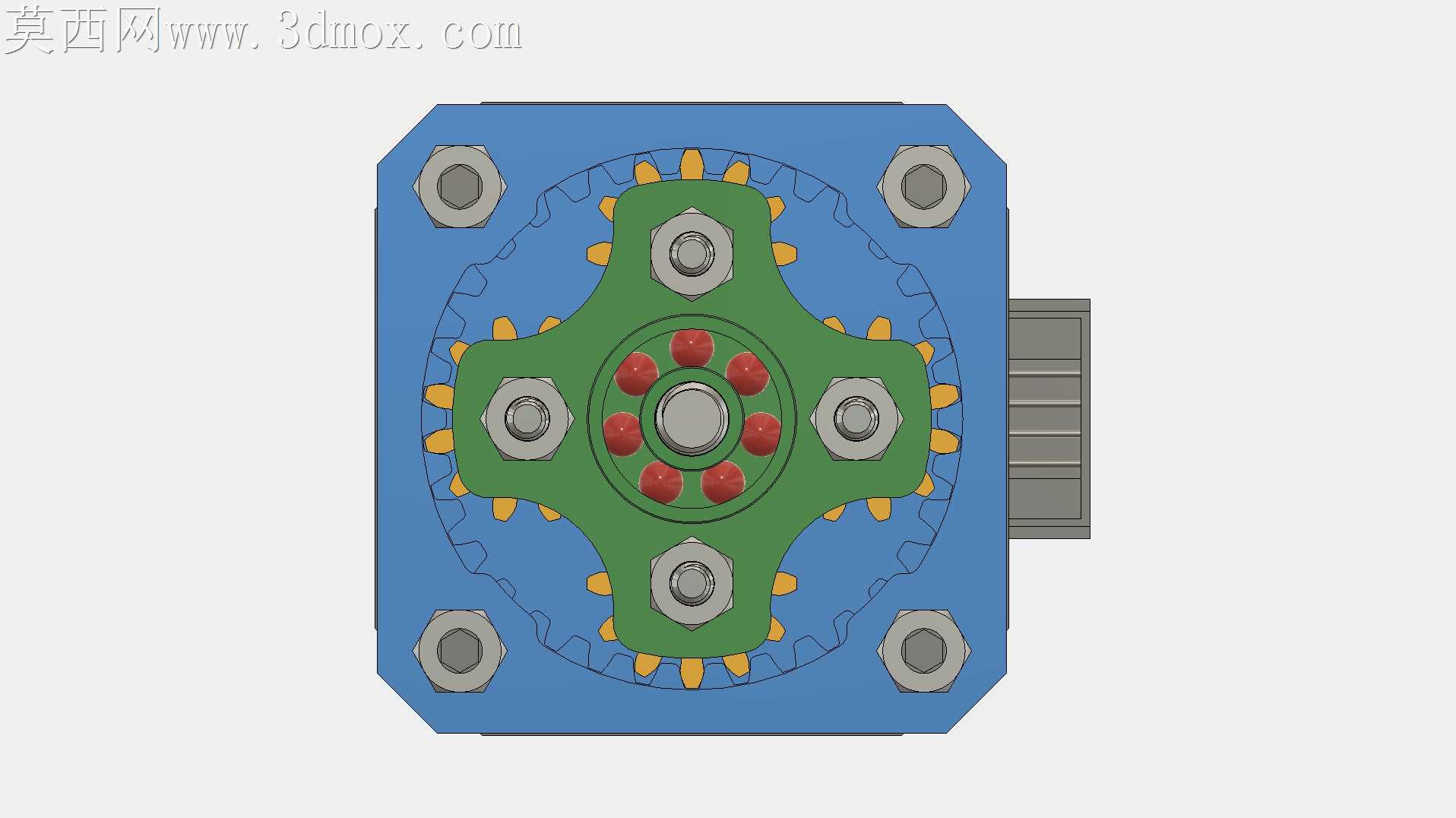

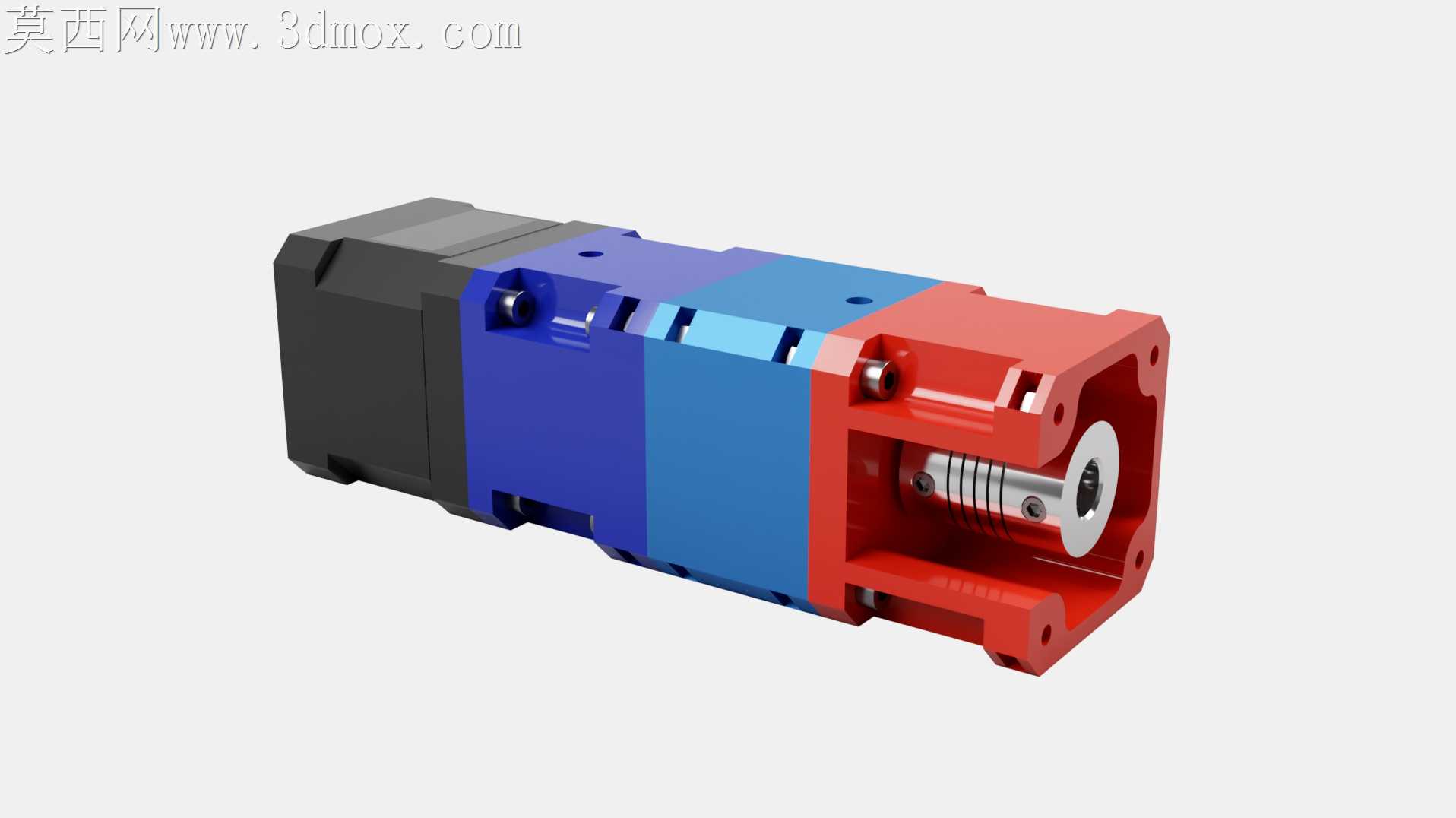

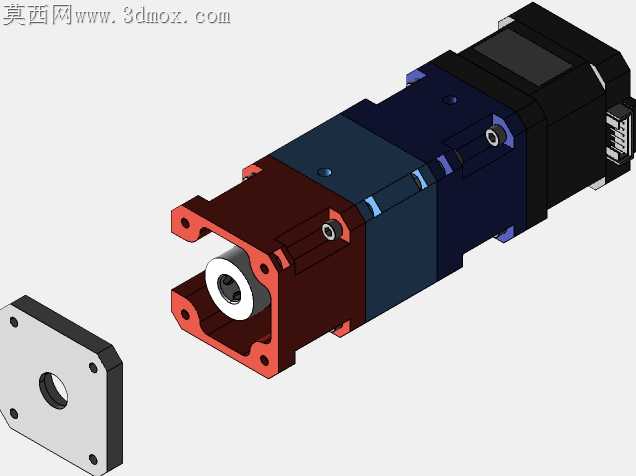

桌面级3D打印制作传动件时,最容易踩的坑是常规行星减速架的层间受力开裂问题——PLA材质沿打印层向的抗剪强度仅为实体注塑件的37%左右,传统一体式行星架在输出端承受径向负载时,行星轮轴孔位置极易沿层纹崩裂,这套结构在设计时直接把行星架拆成了三段式拼接结构,每段架体的打印方向都调整为受力方向垂直于层纹,不用额外增加填充率就能把架体的抗扭强度提升近一倍。三级减速的齿隙匹配是调试里最磨人的环节,第一级4:4的传动比看似没有减速效果,实则是为了抵消NEMA17电机输出轴的径向跳动——步进电机轴端的轴承游隙带来的0.02mm径向窜动,直接传递到第二级行星轮的话,会让3D打印的尼龙齿轮在高速段出现周期性卡滞,加这一级等比传动相当于做了一级浮动缓冲,齿轮啮合时的异响能直接降下来。润滑脂的填充槽没有开在齿圈内壁,反而藏在每段行星架的衔接缝隙里,打印时直接预留0.15mm的溢油间隙,运转时润滑脂会顺着行星轮的转动离心力均匀带到齿面,不会像传统开槽结构那样刚转几圈就把润滑脂甩到壳体内壁上。输出端的联轴器没有和末级行星架做成一体,特意留了0.1mm的同轴度公差补偿量,3D打印件的成型收缩率带来的轴端偏移,能通过联轴器的弹性形变直接抵消,不用额外做二次机加工找正。齿形做了0.08mm的齿顶修缘,FDM打印出来的齿面难免有层纹带来的微小凸起,修缘之后啮合时不会出现顶齿卡顿,哪怕用0.2mm层厚打印,装配后也能顺畅转动,不用做后续的齿面打磨。三段架体的拼接定位用的是锥形凸台,不是常规的圆柱销,装配时靠锥面自动找正,哪怕打印件有±0.1mm的尺寸误差,拼合之后的同轴度也能控制在0.05mm以内,不会出现行星轮偏载磨齿的问题。输入端的电机安装法兰做了0.2mm的沉台间隙,NEMA17电机的前端盖尺寸有生产公差,这个间隙能适配不同厂家的电机,不用反复修磨法兰面就能装到位。
- 上一篇:步进电机配套蜗轮蜗杆减速传动组件
- 下一篇:NMRV050蜗轮蜗杆减速机结构设计
- 全部评论(0)
- 模板大小 13.19 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Fusion 360,Rendering
- 软件分类 减速机
