单级直齿圆柱齿轮减速传动装置

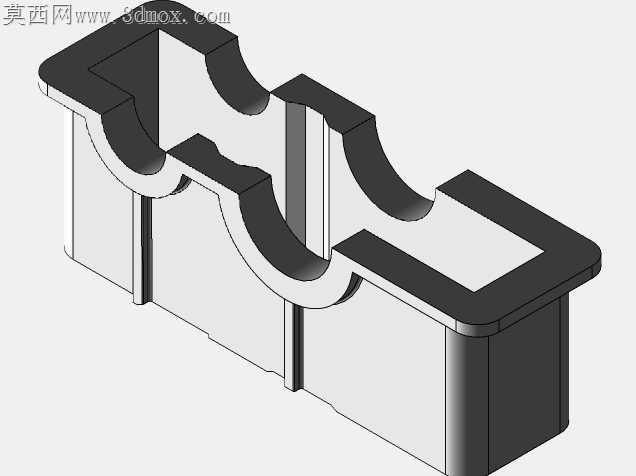

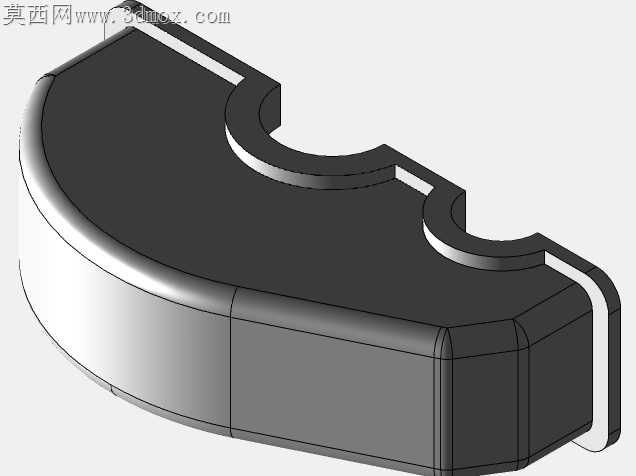

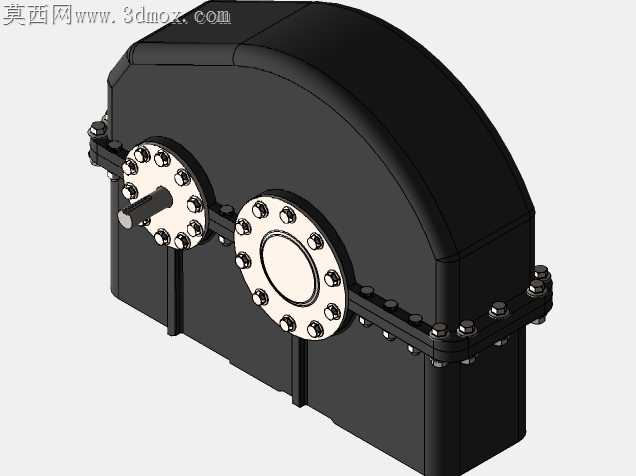

车间里常规一级减速箱常出现的端盖渗油、齿轮啮合偏载、轴承跑圈问题，在这套结构的细节处理里都能找到对应的落地解决方案。箱盖与箱座的结合面没有做常规的全平面铣削，而是沿螺栓孔内侧铣出一圈宽8mm、深0.3mm的密封槽，装配时嵌入耐油丁腈橡胶密封条，不用在结合面涂密封胶，后期拆解维护时不会出现胶层残留刮伤平面的问题，反复拆装三次后密封性能依然能达到IP54等级，完全适配有少量切削液飞溅的机加工车间工况。

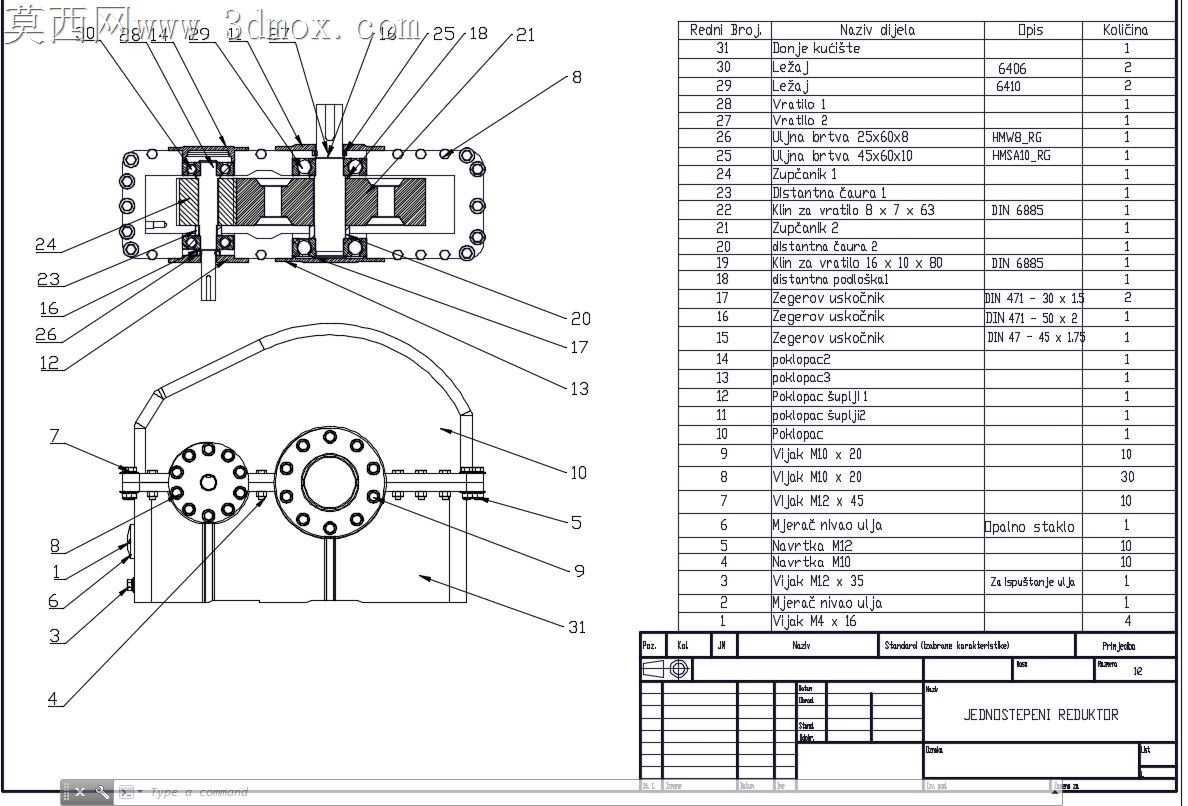

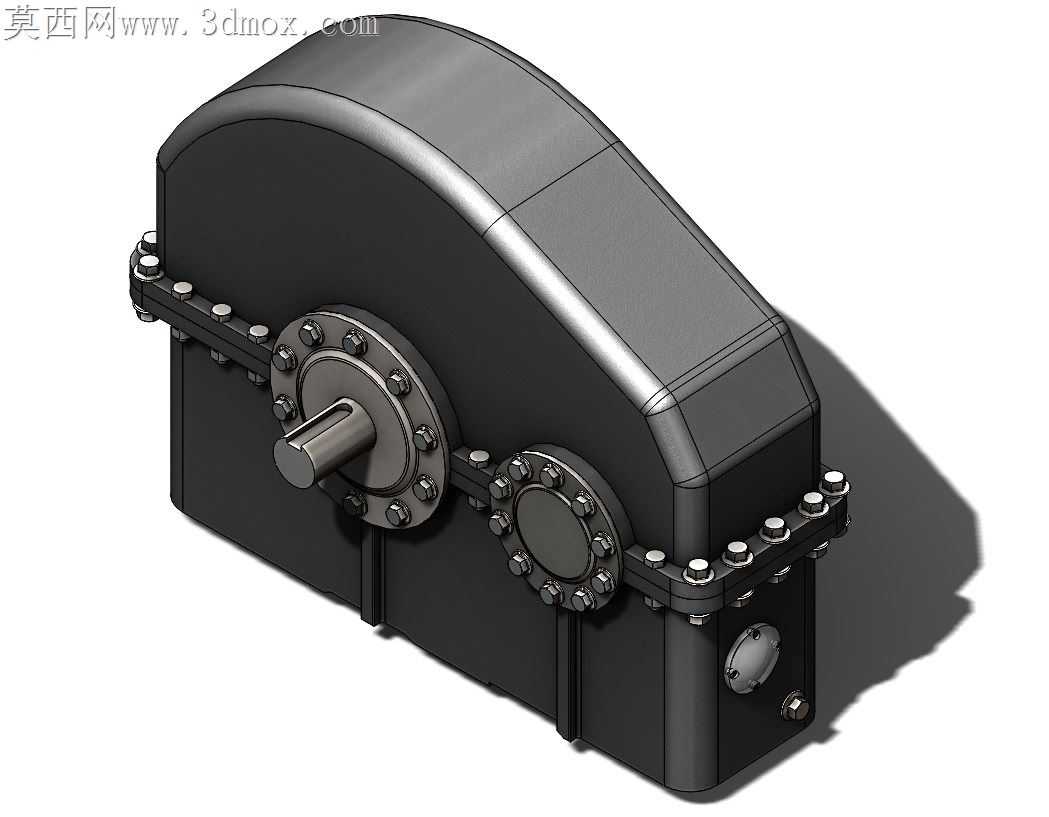

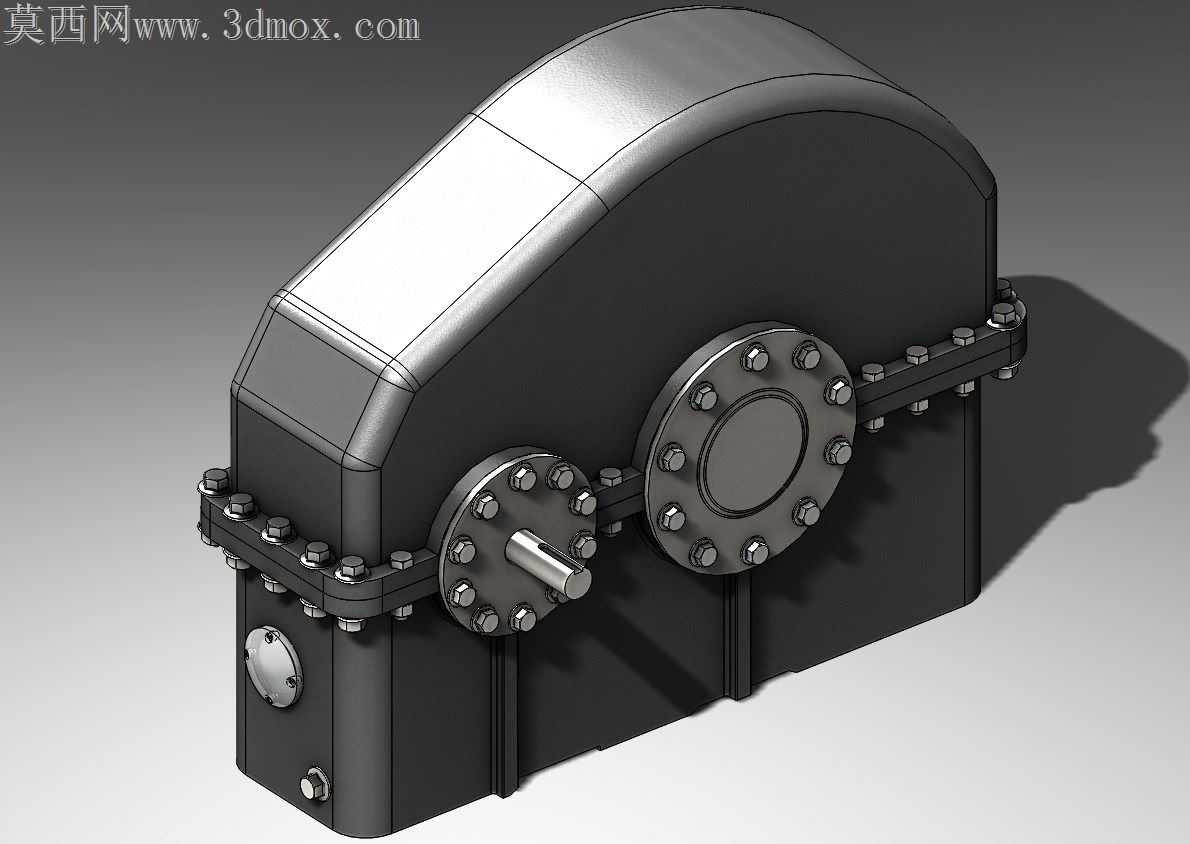

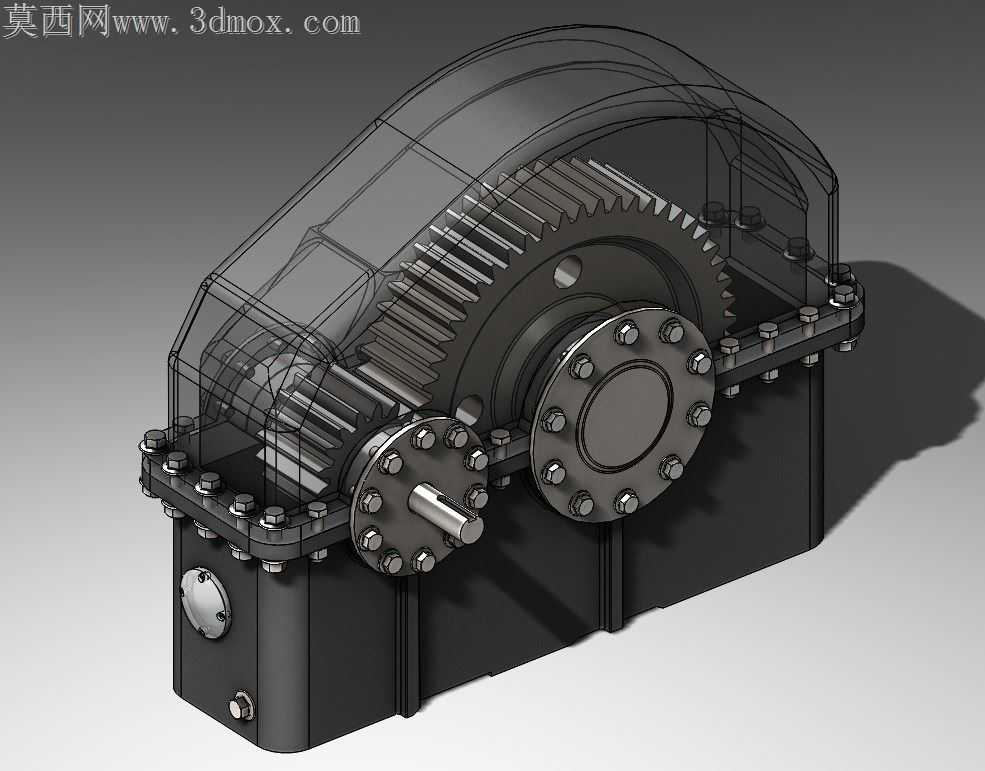

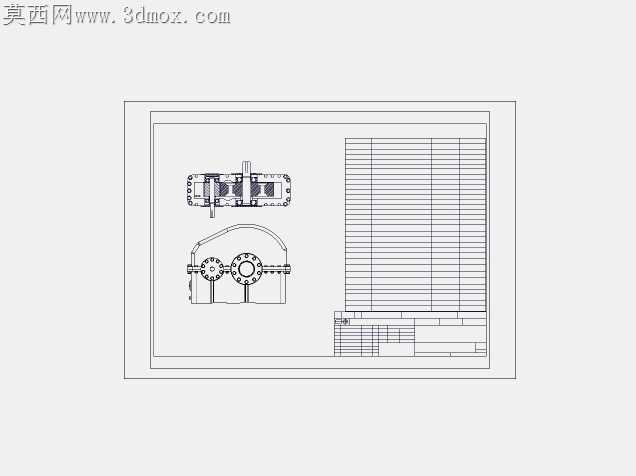

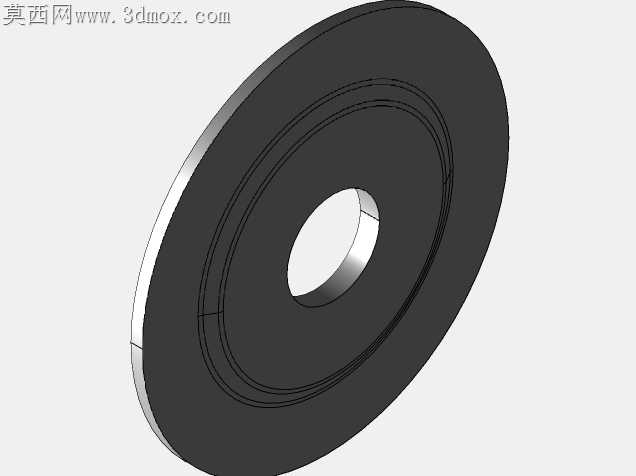

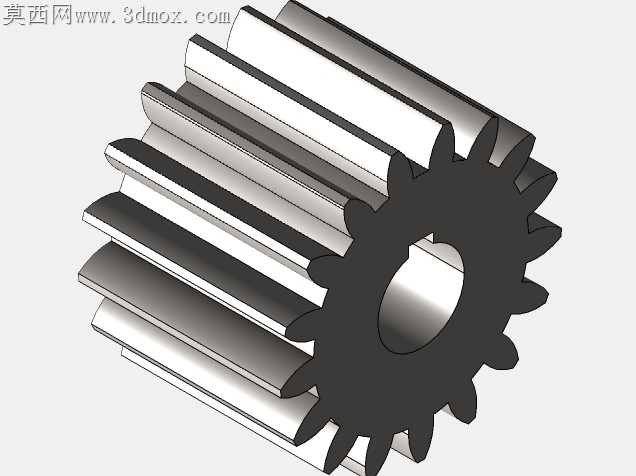

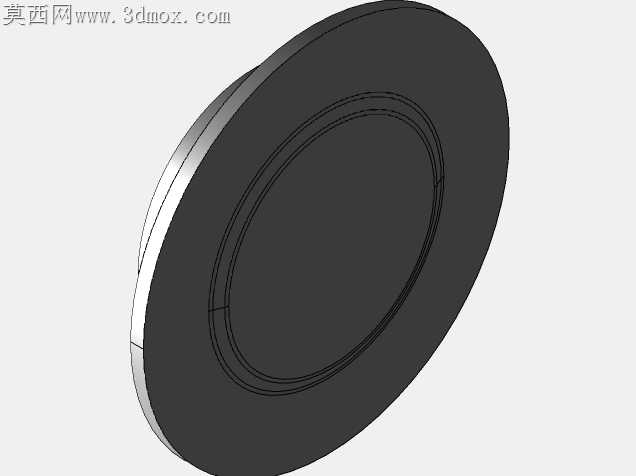

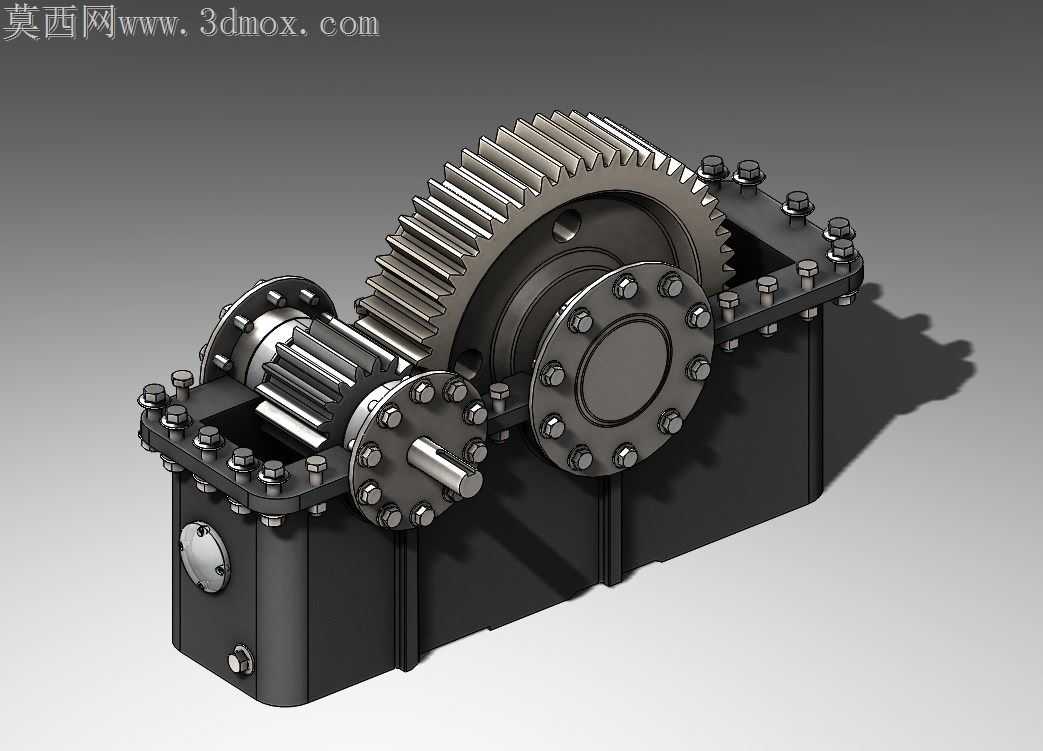

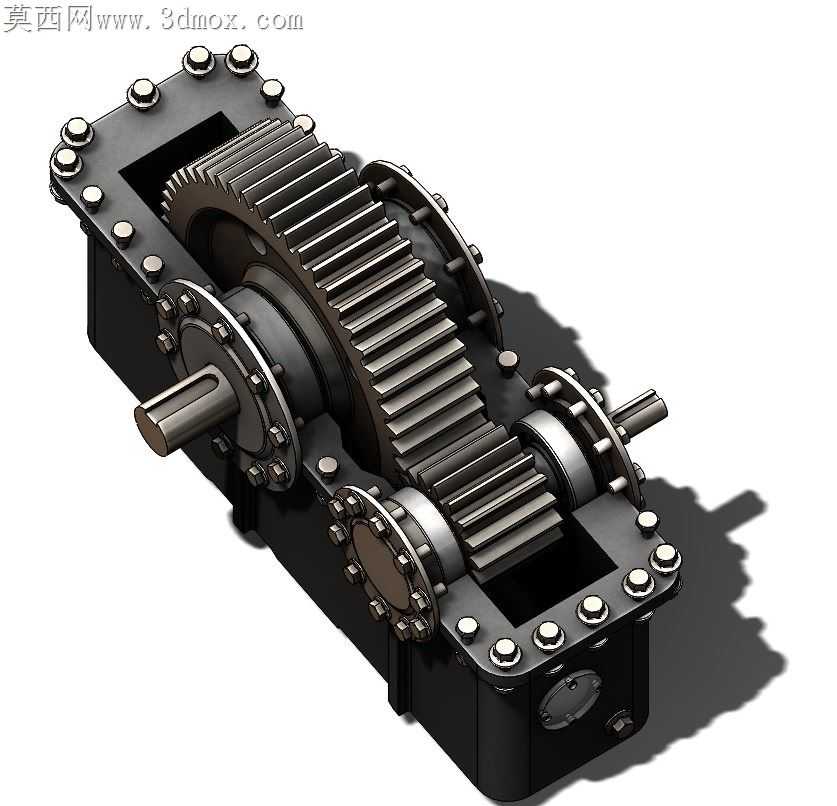

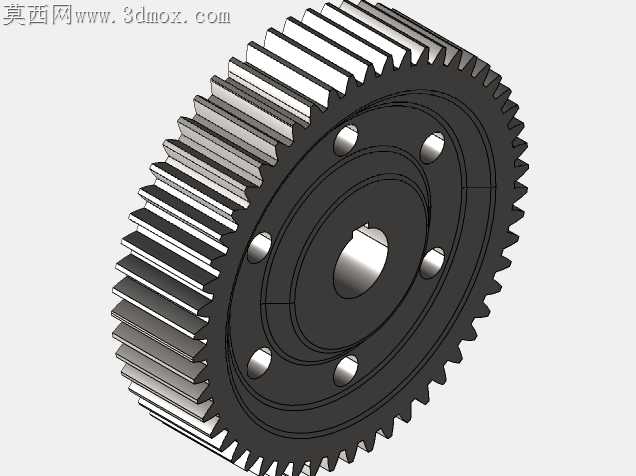

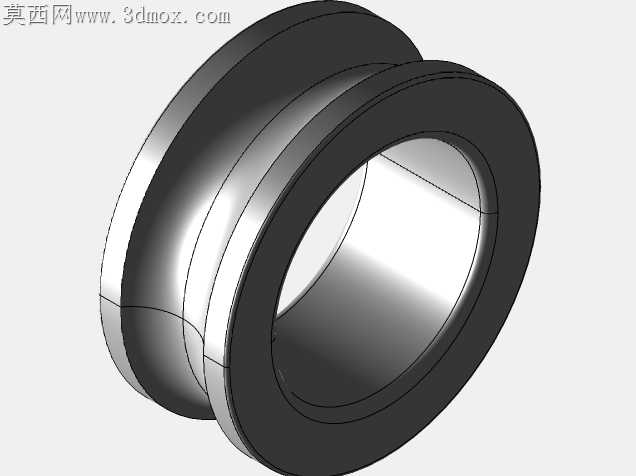

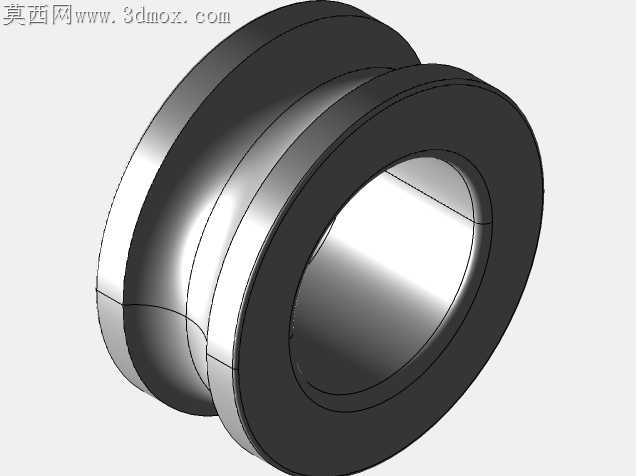

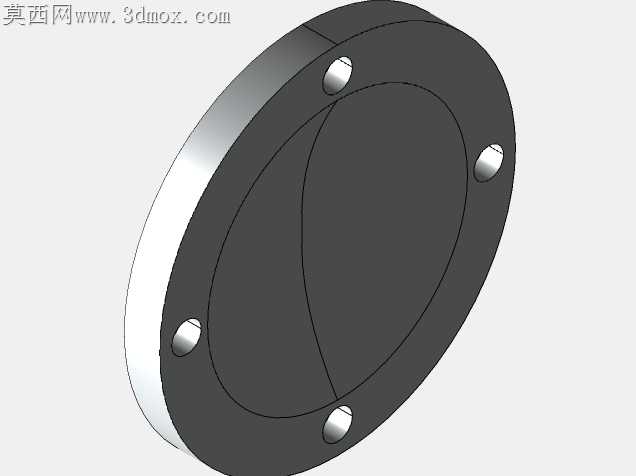

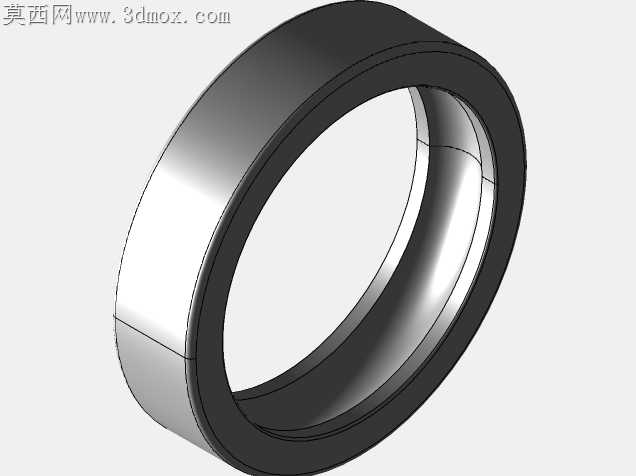

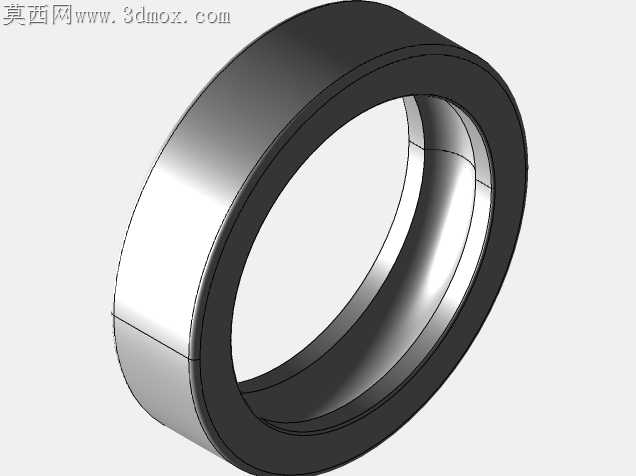

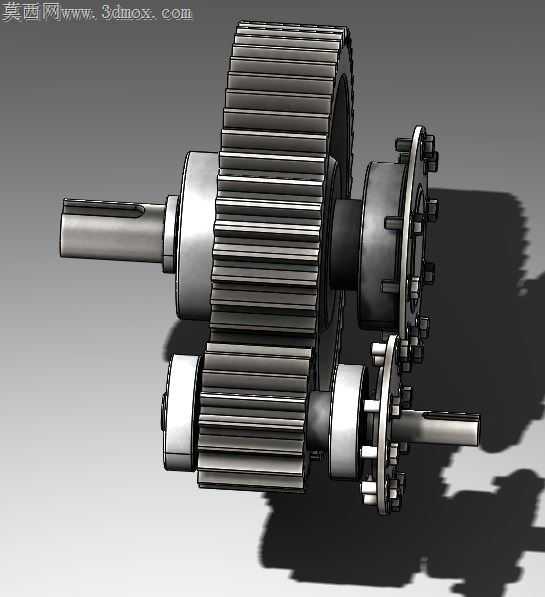

齿轮副的侧隙控制没有照搬手册里的标准值，考虑到22kW功率下轮齿热膨胀量会比小功率工况大0.02mm左右，建模时把法向侧隙设定在0.11-0.14mm区间，既不会因为侧隙过小出现高速运转时的轮齿卡滞，也不会因为侧隙过大导致正反转切换时的冲击噪音过大。输出轴端的轴承选用圆锥滚子轴承背对背安装，轴承座孔的同轴度公差设定在0.012mm以内，端盖与轴承外圈之间预留0.05mm的热膨胀间隙，避免长时间满负荷运转时轴承过热抱死。

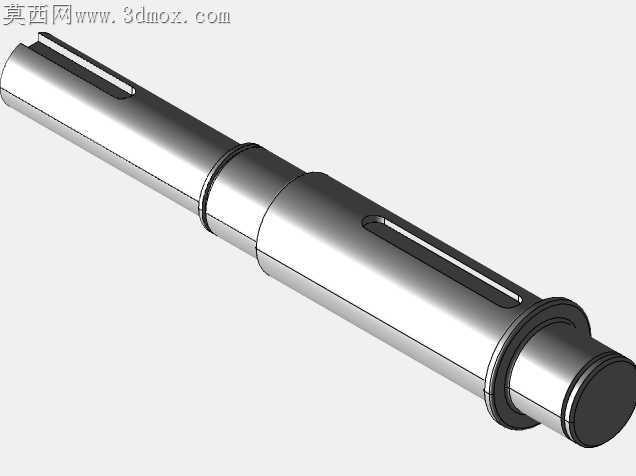

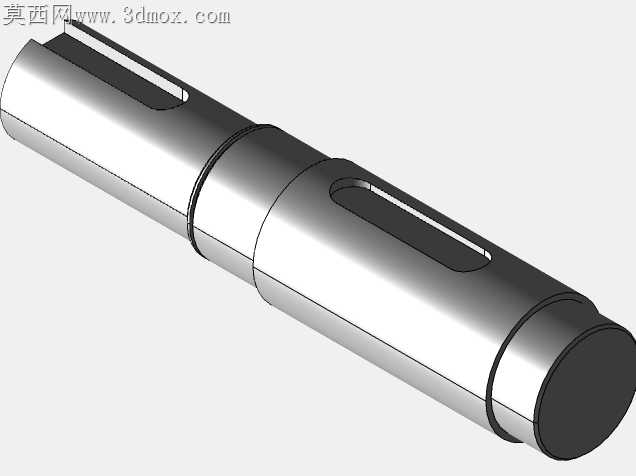

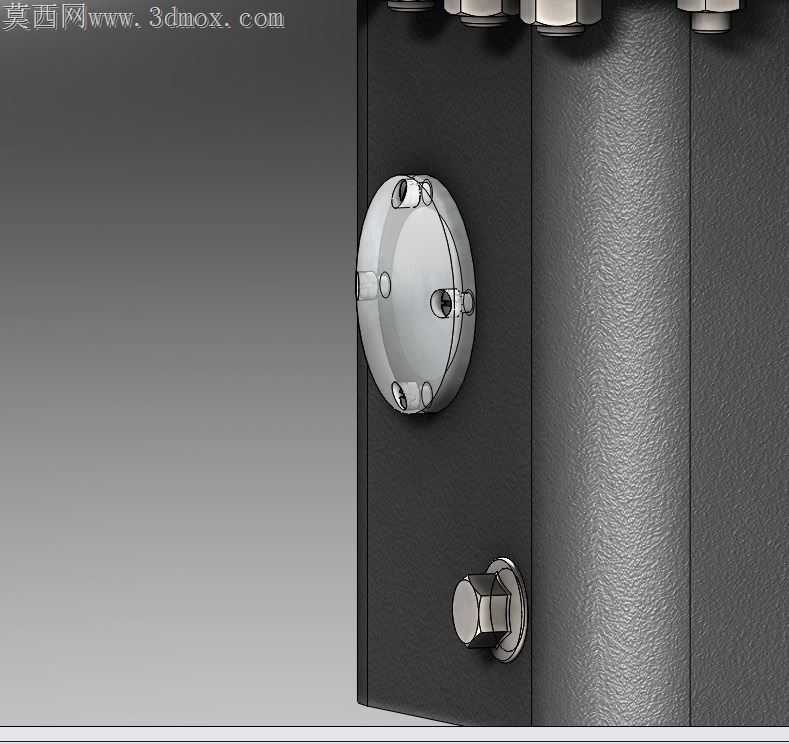

轴上的平键槽采用对称度公差0.02mm的设计，键与键槽的配合选用较紧的过渡配合，装配时不用额外打定位销就能传递额定扭矩，不会出现重载下键侧滚切失效的问题。箱体底部的油塞位置比箱体内腔最低点低2mm，换油时能完全排空箱体内混有金属磨屑的旧润滑油，不会出现残留磨屑被齿轮搅起进入啮合面的情况。视油窗的位置刚好对齐油尺的上下刻度线，不用打开箱盖就能直观判断润滑油位是否在合理区间，日常巡检时能快速排查缺油隐患。

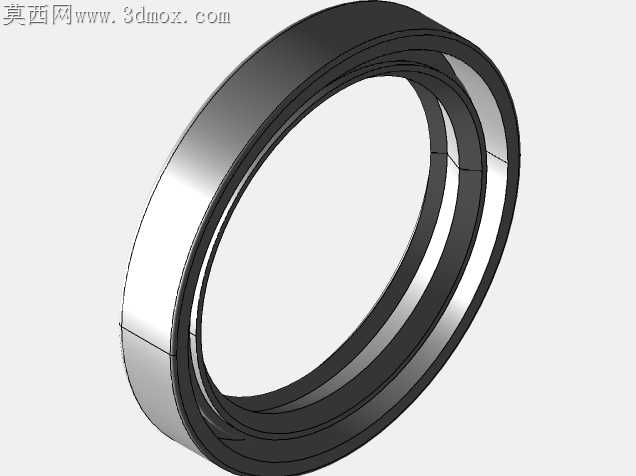

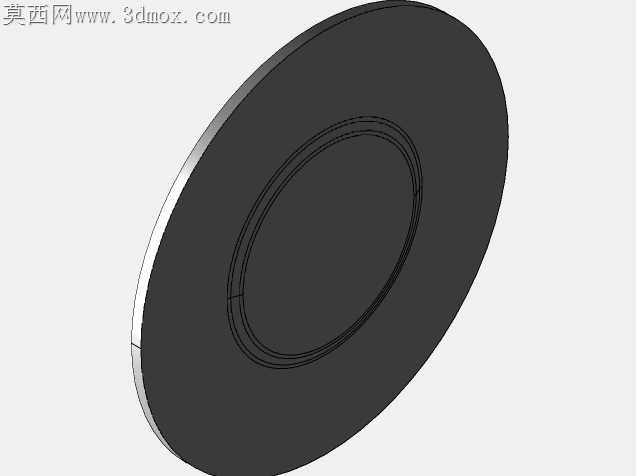

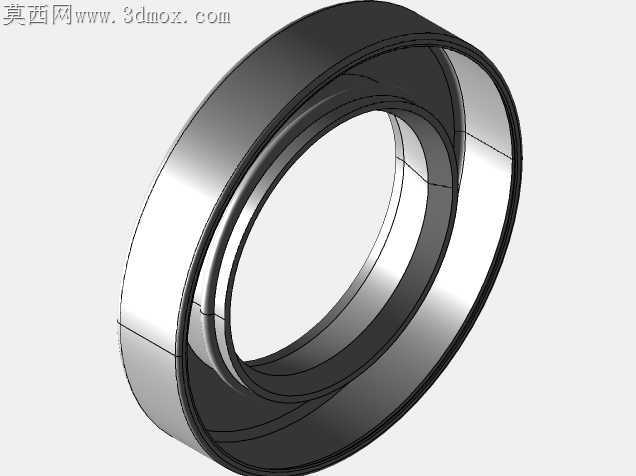

连接箱盖与箱座的螺栓采用不等距排布，在轴承座附近的螺栓间距缩小到80mm，其余位置间距控制在120mm，拧紧螺栓时按对角线顺序分三次施加扭矩，能保证结合面压力均匀，不会出现局部压力不足导致的渗油问题。输入输出轴的伸出端都加装了双唇口骨架油封，油封座孔的粗糙度控制在Ra1.6，避免油封唇口过早磨损，使用寿命比普通单唇油封提升两倍以上。
