拓扑优化轻量化FPV竞速无人机机架结构

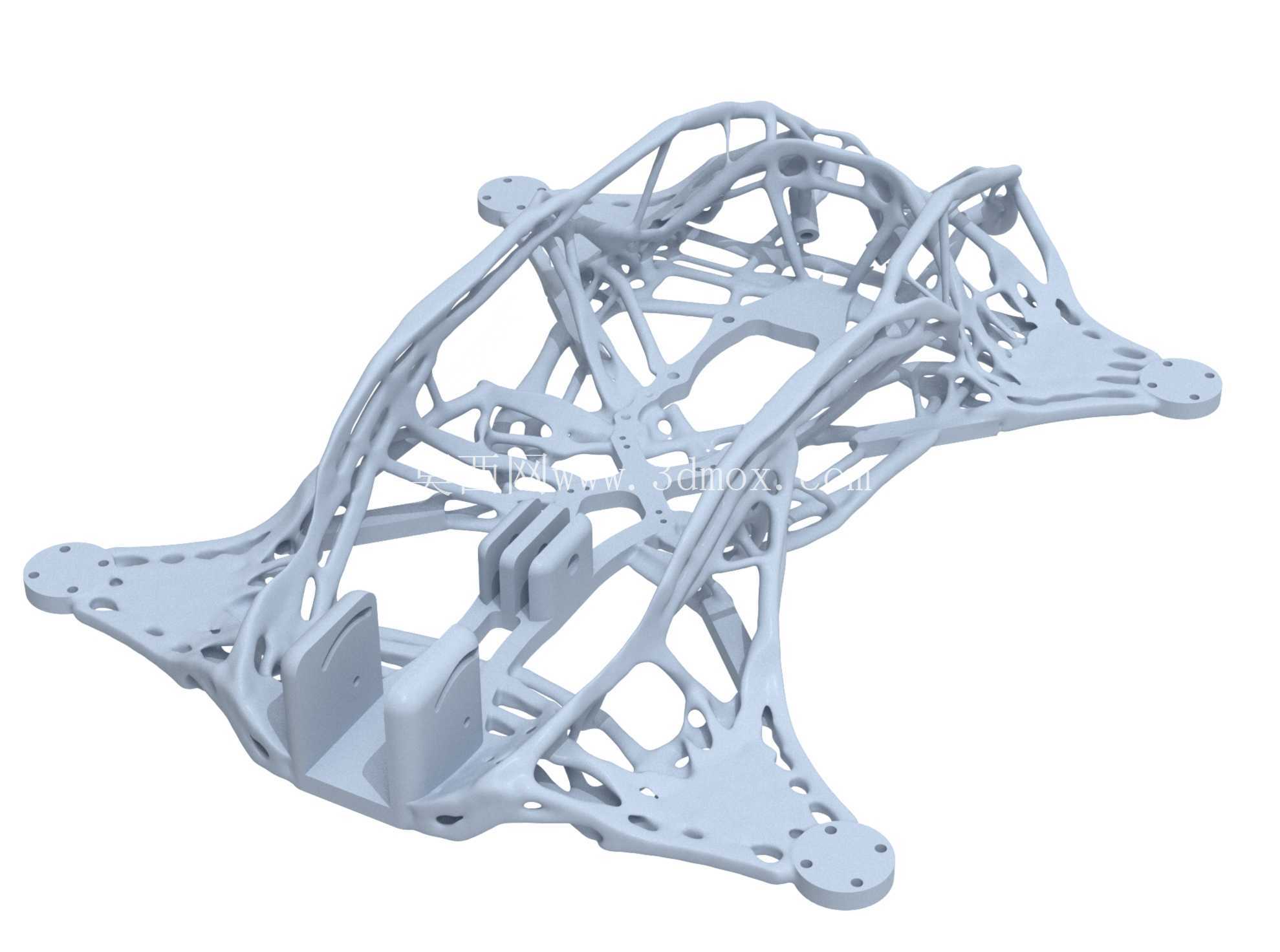

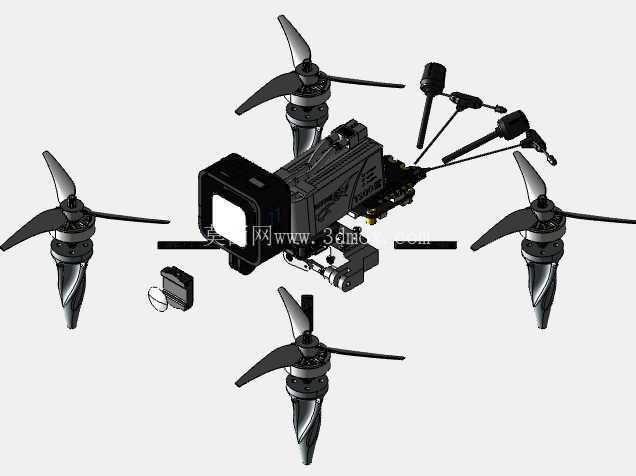

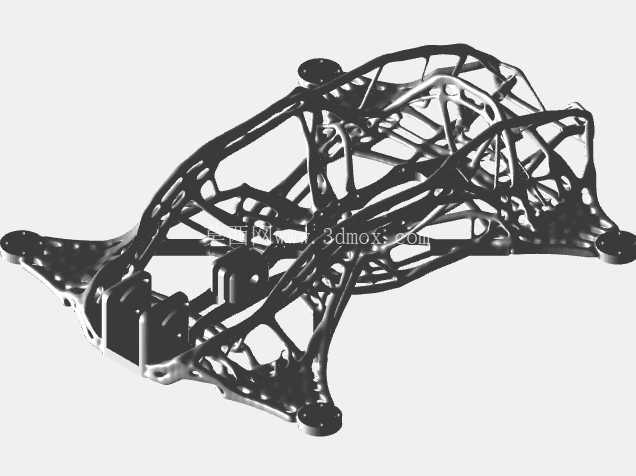

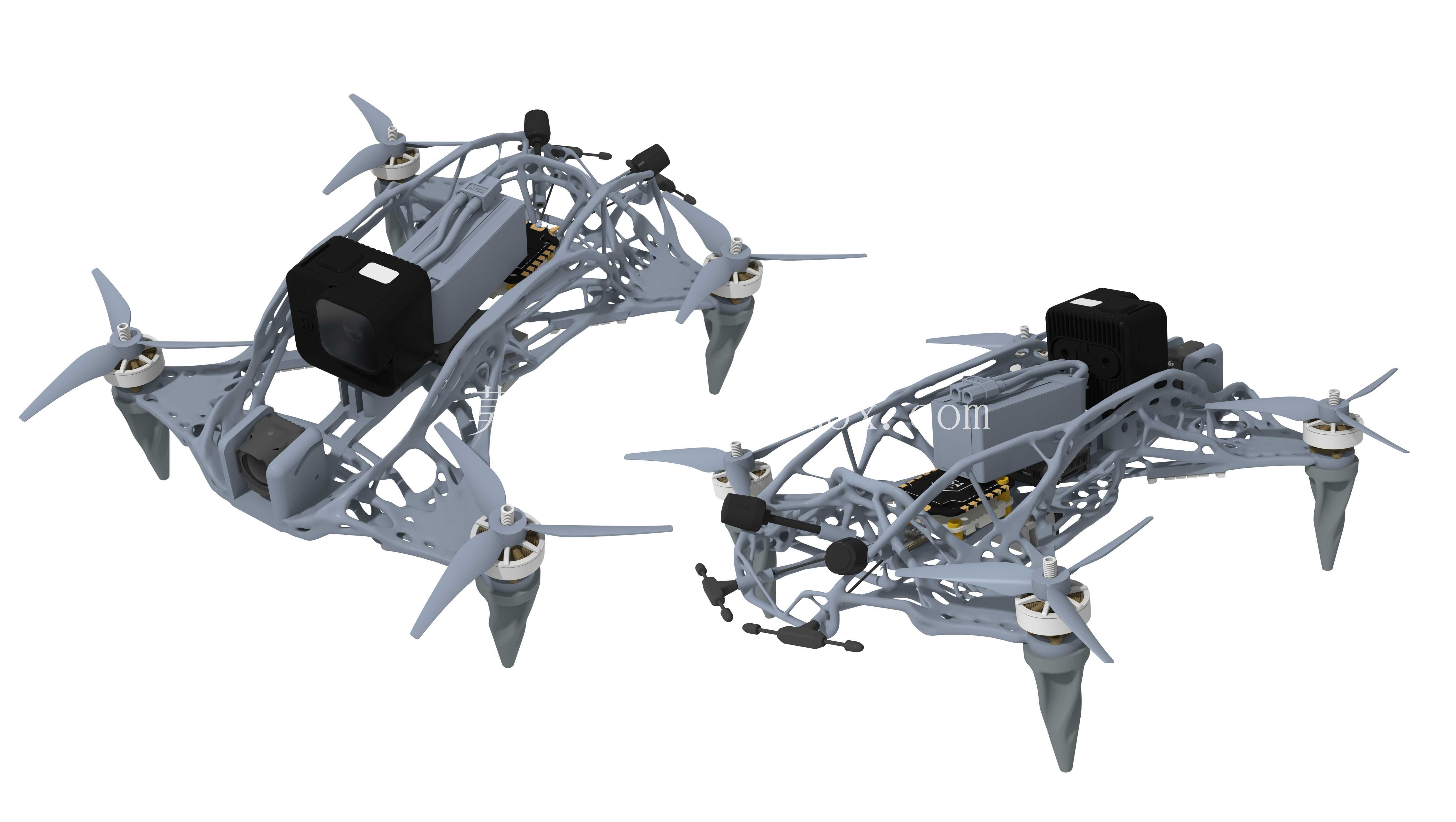

　　这套FPV无人机机架结构，核心面向自由式飞行、远程FPV竞速两类核心应用场景，区别于常规量产注塑或碳板裁切机架，其设计逻辑从结构效率最大化出发，通过拓扑优化算法重构受力路径，在保证机架整体刚性满足高速飞行抗冲击要求的前提下，最大程度削减非受力区域的材料冗余，最终呈现出类似晶格的类有机仿生结构形态，兼顾抗扭刚性与极致轻量化的双重需求。从实际使用维度看，机架作为整机组装的核心承载基体，需要为电机、螺旋桨、摄像镜头、飞控电子设备、图传发射模块等所有标准现成组件提供精准的安装定位点位，所有安装位的坐标体系经过统一校准，组装时仅需将对应组件与机架的安装孔位对齐，即可完成精准配合，无需额外打磨或调整安装位置，大幅降低组装过程中的对位误差，避免因安装错位带来的飞行震动、重心偏移等问题。设计过程中针对两类应用需求做了差异化的结构考量：面向竞速场景的版本，重点优化了机臂处的受力传导路径，将电机运转产生的震动通过连续的晶格结构分散至整个机架主体，减少局部应力集中带来的机臂断裂风险，同时在飞控安装区域预留了足够的减震安装空间，避免机架刚性传导的高频震动影响飞控陀螺仪的采样精度；面向自由式花飞场景的版本，则在机架底部的电池安装区域做了局部加强，优化了炸机时的受力溃缩路径，让冲击力优先在非核心安装区域释放，保护核心电子元件不受冲击损坏。

　　从安装边界尺寸来看，机架的机臂长度、电机安装孔距均适配主流5寸FPV螺旋桨的安装需求，机架整体的重心分布经过校准，当搭载常规规格的锂电池、图传与摄像头设备时，整机重心恰好落在机架几何中心位置，无需额外调整配重即可满足飞行平衡要求。机架的拓扑优化结构专门针对增材制造工艺做了适配，所有结构均无大于45度的悬空面，打印时无需添加大量支撑即可完成成型，减少后处理工作量的同时，也避免了支撑去除过程中对机架薄壁结构的损伤。结构设计阶段同步完成了有限元受力仿真验证，针对飞行过程中常见的急停转向、俯冲拉升、硬着陆冲击等工况做了受力校核，确保晶格结构的每个连接杆件的应力值均处于材料许用应力范围内，不会出现局部应力过载导致的结构失效。

　　区别于常规拼接式机架，这套一体化拓扑优化机架没有额外的拼接紧固件，减少了组装环节的零件数量，也避免了拼接缝隙带来的结构松动风险，长期高频飞行下也不会出现螺丝松动导致的机架异响问题。机架上预留的电子设备安装槽位均做了走线空间规划，电源线、信号线可以顺着晶格结构的空隙完成规整走线，避免飞行过程中线材被螺旋桨打到的风险，同时也能减少线材外露带来的风阻影响。针对不同用户的改装需求，机架的摄像头安装位预留了多角度调节的安装空间，可以根据不同的飞行场景调整摄像头的俯仰角度，不需要额外打印改装件即可完成适配。

　　从结构特性来看，这种拓扑优化生成的晶格结构同时具备一定的弹性形变能力，在发生轻度炸机时可以通过自身的微小形变吸收部分冲击能量，相比刚性十足的纯碳板机架，更不容易出现断裂损坏的情况，同时形变后的回弹特性也能让机架快速恢复原有形态，不会出现永久形变导致的机架变形问题。整套结构的设计逻辑完全围绕FPV飞行的实际工况展开，没有冗余的装饰性结构，每一处杆件的走向、粗细都对应实际受力需求，真正实现了结构效率的最大化，为高性能FPV机架的轻量化设计提供了可落地的结构参考，也为拓扑优化技术在小型消费级无人机结构上的应用提供了实际验证案例。
