Nissan240sxS14后转向节生成式优化结构

后转向节作为底盘行走系统的核心承载构件，直接决定后轮定位参数保持精度、悬架系统力传递路径效率以及制动系统安装基准稳定性，在高性能后驱车型的底盘调校与性能升级场景中，该部件的结构强度、重量表现与安装适配性是决定整车操控上限的关键因素之一。针对Nissan240sxS14这款经典后驱漂移与赛道改装车型，原厂铸造转向节受限于传统铸造工艺的拔模斜度、壁厚均匀性要求，存在大量非承载区域的冗余材料堆积，不仅增加了簧下质量，还在长期大侧向力工况下容易出现应力集中导致的结构变形或开裂，无法满足赛道驾驶、漂移竞技等极端使用场景的性能需求。

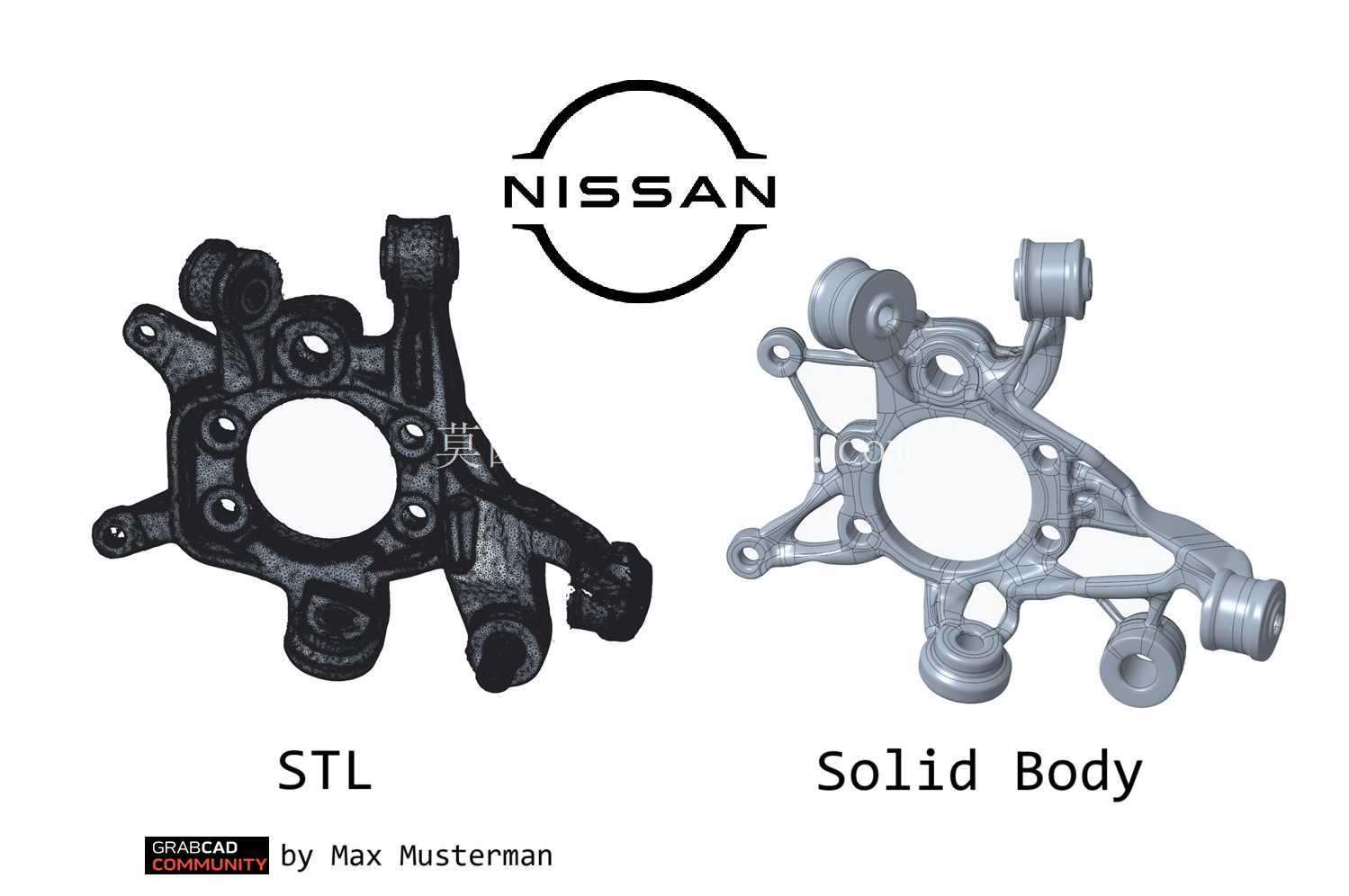

本次结构优化以实车扫描获取的原厂部件点云数据为基准，首先完成扫描数据的降噪、特征对齐与关键安装基准提取，完整保留了原厂部件所有硬点的空间位置：包括轮毂轴承安装孔位的同轴度、转向拉杆球头安装点的空间坐标、减震器下端连接座的安装面角度、下摆臂与纵臂的连接点位置、制动卡钳安装孔的分布圆尺寸，所有安装边界与原厂部件完全一致，可实现直接替换安装，无需对周边悬架、制动、转向部件做任何改装调整，适配所有原厂规格的轮毂轴承、制动卡钳、悬架连杆组件，降低性能升级的适配成本与安装难度。

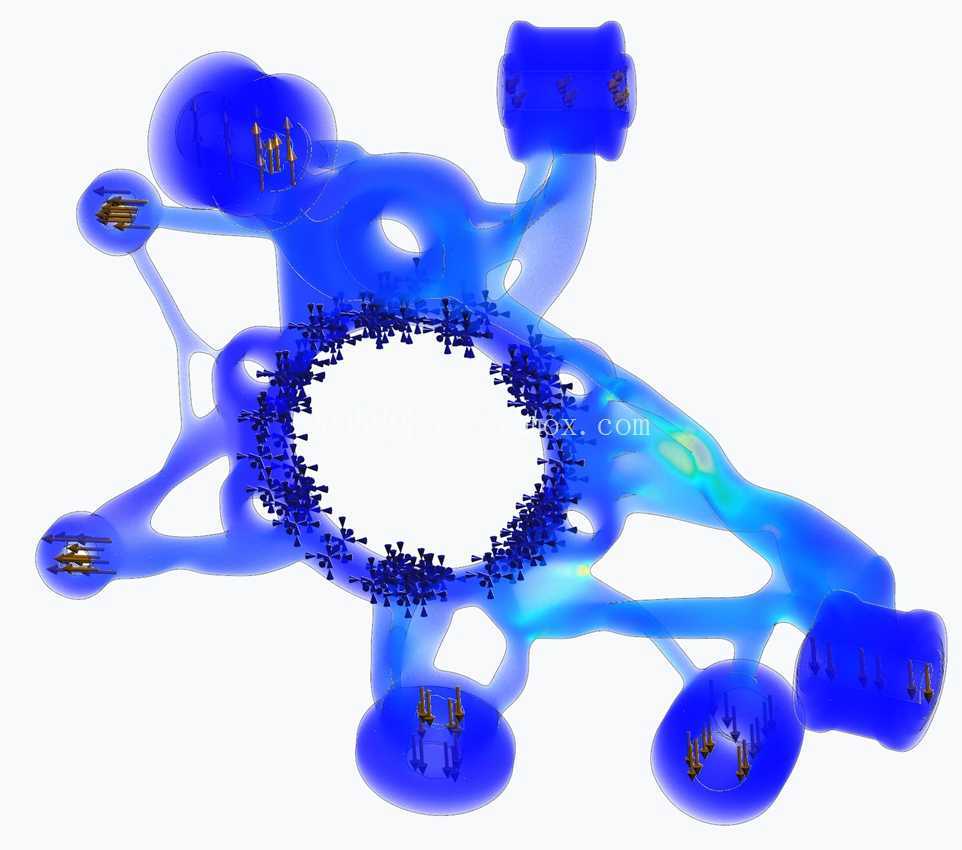

设计过程中采用生成式拓扑优化逻辑，以各安装硬点为固定约束，模拟赛道驾驶中常见的大侧向加速度过弯、急加速起步、重制动、漂移工况下的冲击载荷等多工况组合作为输入条件，以结构刚度满足许用应力要求、固有频率避开底盘共振区间为约束目标，以最小化结构质量为优化方向，通过迭代计算去除所有非承载区域的冗余材料，最终得到的优化结构呈现出自然的仿生传力路径，各安装点之间通过变截面的加强筋结构实现力的顺畅传递，避免了传统直角过渡结构带来的应力集中问题。

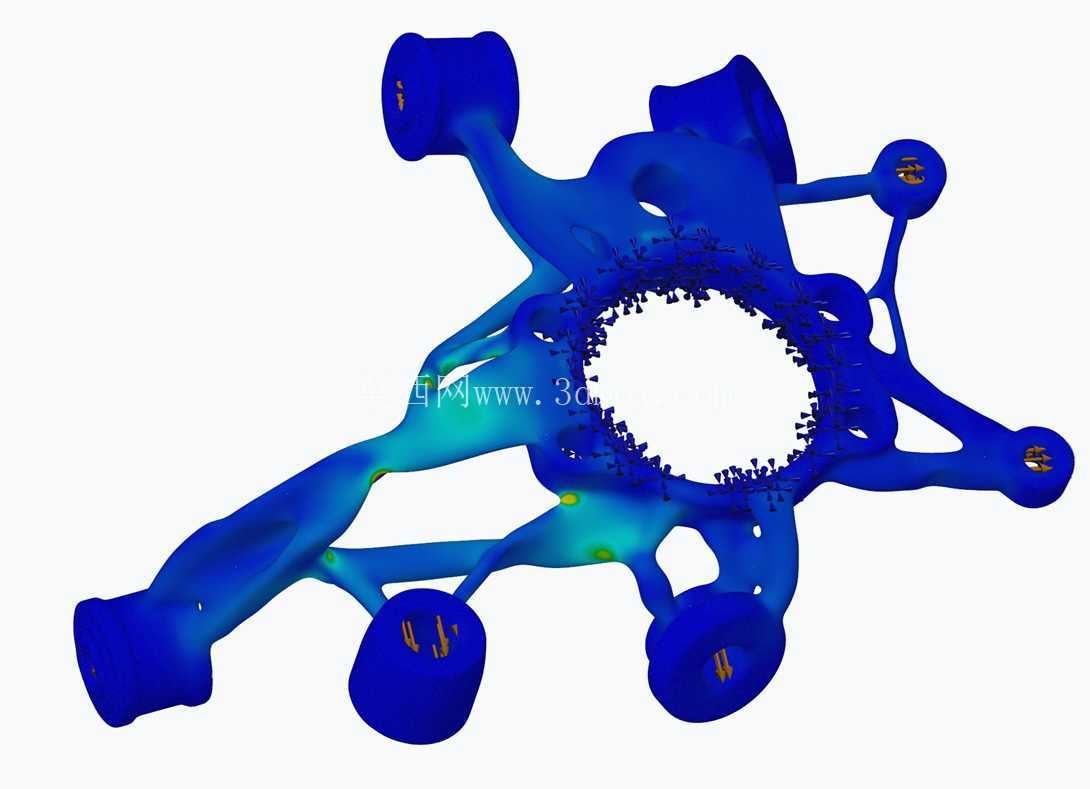

从结构特性来看，优化后的实体结构在保持与原厂部件同等甚至更高结构强度的前提下，大幅削减了非受力区域的材料厚度，整体重量较原厂铸造件有明显降低，簧下质量的减轻能够直接提升悬架系统的动态响应速度，让轮胎在颠簸路面能够更紧密地贴合地面，提升抓地力表现，同时降低减震器的工作负荷，提升底盘的操控质感。结构上所有受力截面均经过有限元分析验证，在1.5倍额定冲击载荷下的最大应力低于材料许用应力值，安全系数满足竞技类改装部件的使用要求，不会出现极端工况下的结构失效问题。

在实际应用场景中，该结构既可以作为高性能改装部件用于赛道日竞技、漂移赛事的车辆升级，也可以作为底盘结构设计的参考案例，用于理解生成式设计在汽车底盘承载部件上的应用逻辑，帮助结构设计人员掌握拓扑优化过程中硬点保留、载荷施加、约束设置的工程方法，理解传统铸造工艺约束与增材制造、多轴数控加工工艺下结构设计的差异。对于三维建模从业者而言，该模型完整呈现了从扫描点云逆向到参数化重构，再到拓扑优化、结构验证的全流程设计思路，可作为学习汽车底盘零部件设计的参考实例，掌握安装硬点对齐、装配边界校验、结构强度校核的实际工程方法。

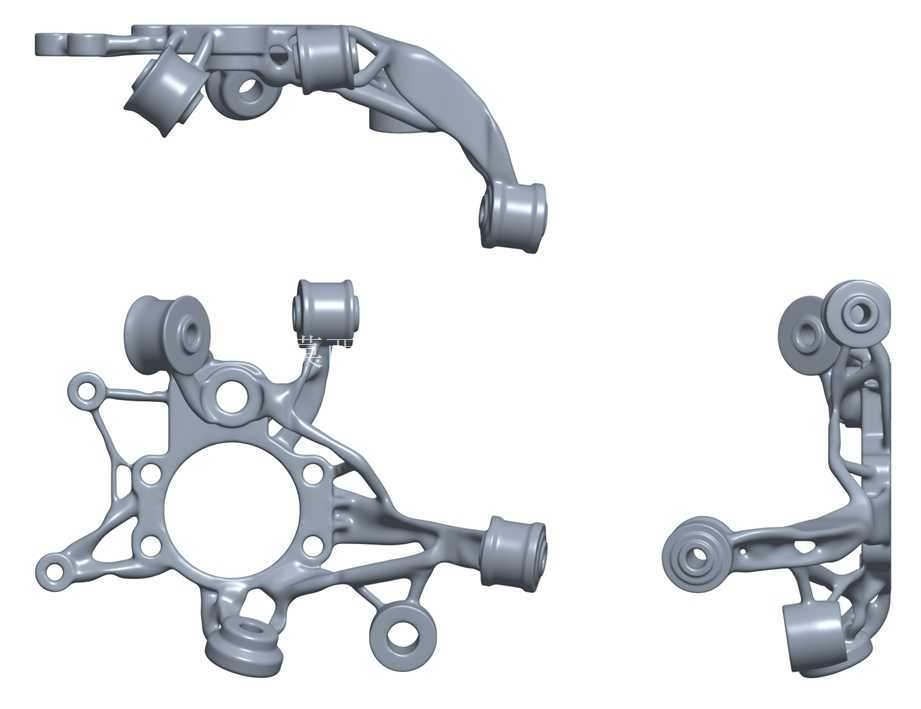

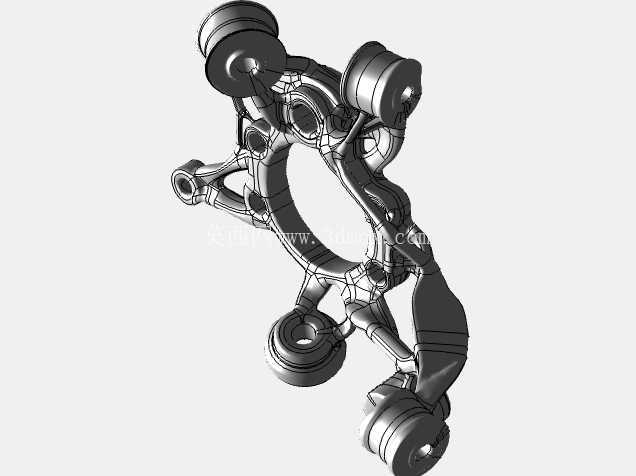

结构外形上完全摒弃了原厂铸件的厚重外观，呈现出疏密有致的筋条布局，所有加强筋的走向均与主传力路径重合，既保证了结构刚度，又实现了轻量化目标，各安装面的加工余量预留符合常规机加工工艺要求，无论是采用金属3D打印直接成型，还是通过多轴CNC加工从整块坯料中铣削成型，都具备工艺可行性，不需要额外添加复杂的支撑结构，加工难度控制在合理范围内。
