ARRI销锁标准接口摄影器材连接组件

在专业影视拍摄现场，各类摄影附件的快速可靠连接是保障拍摄效率的核心环节，ARRI Pin-Lock销锁接口作为行业通用的标准连接结构，广泛覆盖专业相机、电影机的外接配件挂载场景，从跟焦器、遮光斗这类镜头端附件，到监视器、无线图传、外接电池这类机身上装配件，再到肩扛支架、手持稳定套件这类承托结构，几乎所有需要频繁拆装、要求连接刚性的影视器材连接节点，都能见到这类接口的应用。这类接口的核心优势在于插拔定位精准、锁止后无旷量，能承受大重量附件的动态载荷，即便在手持跟拍、移动车拍摄、航拍挂载这类存在持续振动的工况下，也不会出现连接松脱、附件移位的问题，避免拍摄过程中出现附件掉落、光轴偏移这类影响拍摄进度的故障。

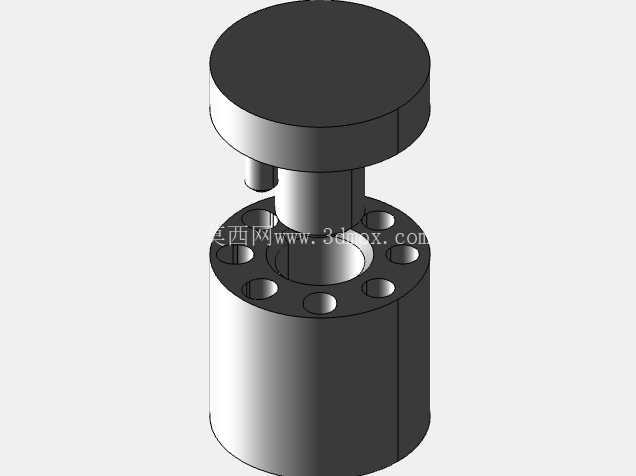

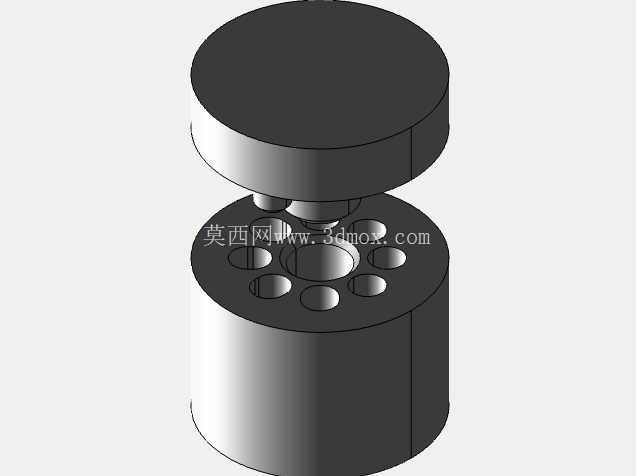

本次设计的接口组件完全遵循ARRI官方公开的接口规范，覆盖3/8英寸与1/4英寸两种通用规格，每种规格均包含公头与母头的完整配合结构，可直接用于各类摄影器材配件的连接结构设计，无需反复核对接口标准参数。设计过程中优先考虑CAD组件装配的兼容性，所有配合尺寸均取对应公差带的中间值，确保不同设计者搭建的同标准接口组件可以直接完成装配，不会出现过盈卡滞或者间隙过大松旷的问题。考虑到多数结构设计场景下，接口的连接定位功能是核心需求，螺纹部分的物理牙型未做精细建模，仅保留螺纹接口的安装边界尺寸，既可以减少模型的面数提升装配体运行效率，也不会影响整体结构的干涉检查与安装位置校核。

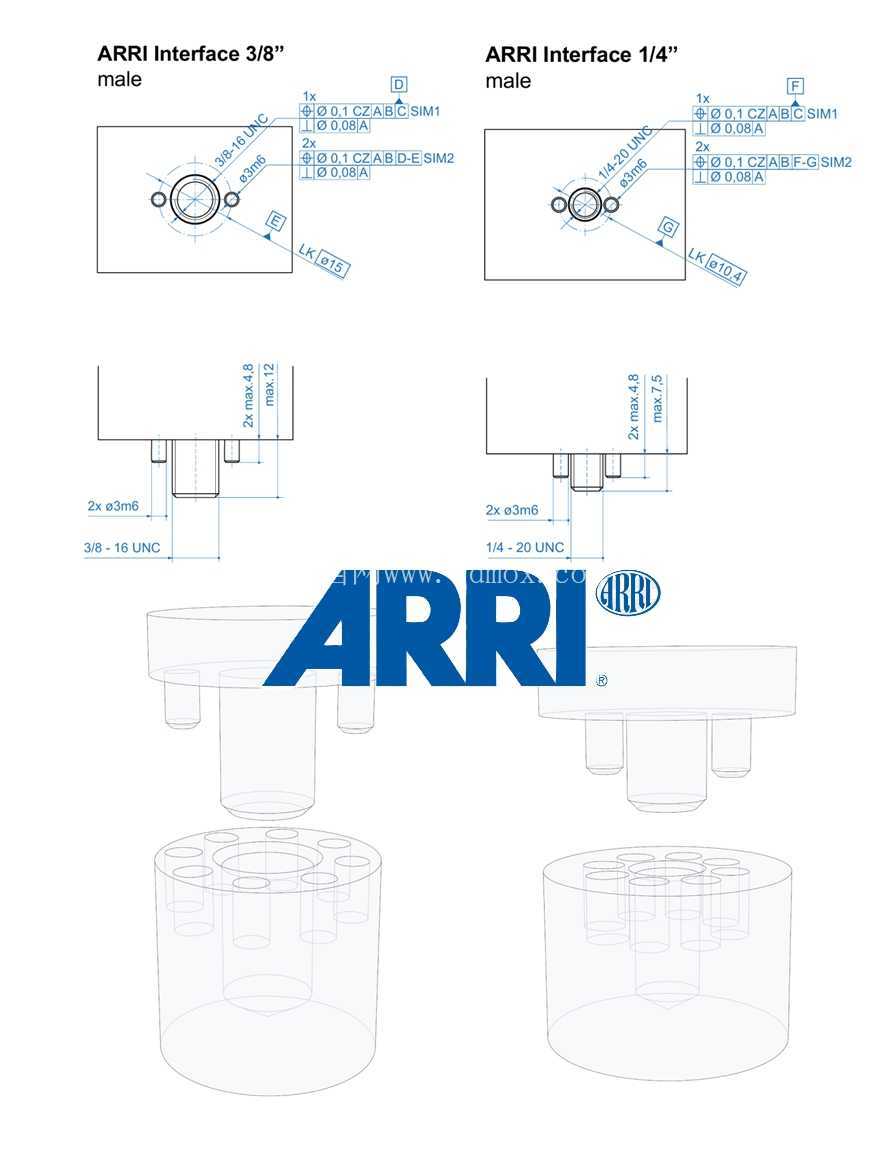

从安装边界来看，3/8英寸规格接口对应16UNC螺纹标准，接口法兰定位面的直径、定位销的位置度、锁止槽的切入深度均严格匹配标准要求，公头突出安装面的高度、母头沉孔的深度都控制在标准规定的尺寸范围内，设计时只要在对应安装面上预留出对应直径的沉孔或者凸台安装位，就能保证接口的正常装配。1/4英寸规格接口对应20UNC螺纹标准，整体尺寸更紧凑，适合挂载重量相对较轻的小型附件，其定位销间距、锁止结构的行程同样完全符合标准要求，两种规格的接口锁止方向、操作逻辑保持一致，现场使用时不需要额外适应操作方式。

在实际的器材结构设计中，这类标准接口的建模精度直接影响整套器材的适配性，很多自行设计的非标接口因为定位销位置偏差、法兰面尺寸不符，会出现插装困难、锁止后有间隙的问题，挂载重型附件时甚至会出现接口断裂的风险。这套接口模型在设计时特意将所有定位尺寸的公差收敛到标准范围的中位值，不管是用于3D打印制作快装板原型，还是用于机加工生产金属连接配件，都能保证和市售正版ARRI标准配件的互换性，不需要二次修配。对于开发摄影机架、外接拓展套件、自定义挂载配件的工程师来说，直接调用这套标准接口模型，可以省去大量核对标准参数、反复调整配合尺寸的时间，把设计重心放在配件本身的功能结构上，不需要在通用接口的重复建模上耗费精力。

从实际使用场景的受力角度考虑，这类销锁接口的受力主要集中在定位销与锁止卡槽的接触位置，建模时保留了这两个位置的完整圆角与接触平面结构，在做有限元受力分析时，可以直接赋予材料属性进行载荷校核，不需要额外修补结构。接口的法兰接触面做了平面度的结构示意，提醒设计时注意安装面的平面度要求，避免因为安装面不平导致锁止后出现应力集中，长期使用出现接口变形的问题。两种规格的接口可以根据挂载附件的重量灵活选用，大重量配件优先选用3/8英寸规格，小型轻量化配件选用1/4英寸规格即可满足使用需求，不同规格的接口锁止操作逻辑一致，现场拆装时不需要更换工具，徒手就能完成锁止与释放操作，能大幅提升现场器材调整的效率。
