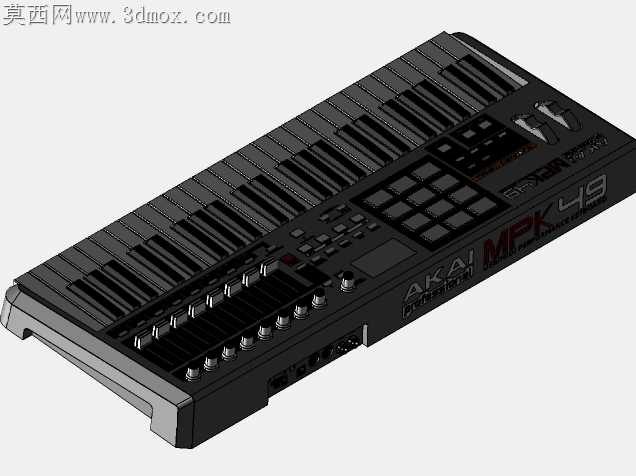

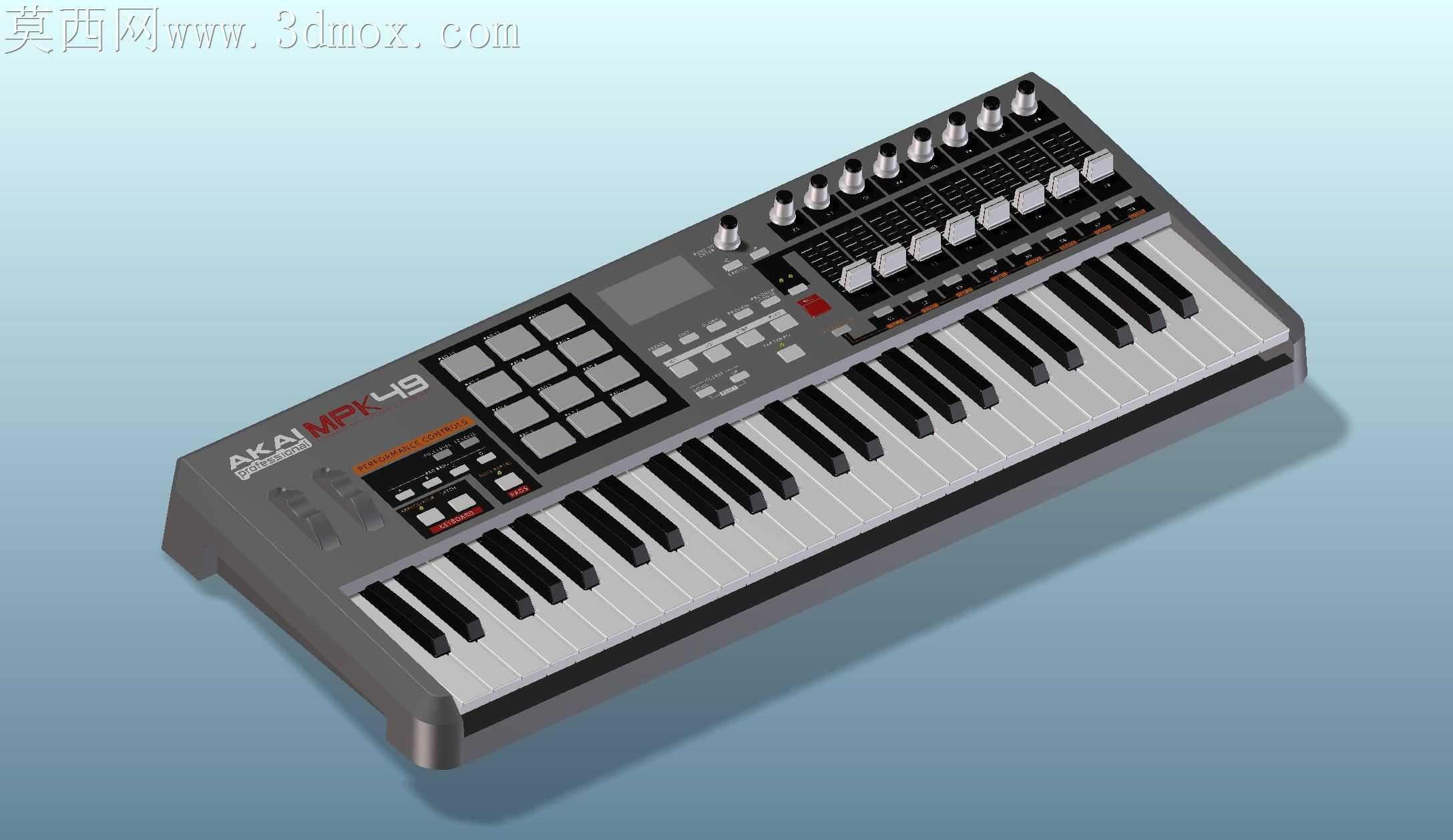

AKAI MPK49 MIDI控制器键盘精细三维造型

桌面级音乐控制器的外壳加工长期存在边角应力集中的痛点，薄壳注塑件在琴键区域的长边框位置，若曲面过渡曲率不连续，脱模后极易出现翘曲变形，直接影响琴键按压的行程一致性。这款AKAI MPK49的三维造型在处理外壳曲面时，没有直接用等半径倒圆角敷衍边角，而是沿着机身侧边的握持弧度做了变曲率G2连续过渡，靠近琴键前端的下沿曲率收窄到1.2mm，既保证手持操作时的贴合触感，也让注塑时的熔料流动在边角处不会出现滞流痕，减少后续喷涂工序的打磨工作量。琴键与机身面板的装配间隙是这类设备最容易出问题的环节，白键与黑键的高度差、相邻琴键的侧隙如果控制不均，快速演奏时就会出现卡键、蹭边的问题。建模时给每个琴键的侧边预留了0.15mm的装配公差，琴键根部的转轴位置没有做成整圆配合，而是做了微小的扁位结构，既降低转轴孔的加工精度要求，也能避免长期按压后转轴磨损出现的松垮旷量。面板上的打击垫区域，每个方形垫的安装沉台深度做了0.2mm的公差带，沉台边缘做了0.3mm的倒角，避免橡胶垫安装后边缘凸起刮蹭操作者手指，也让打击垫按压时的下沉行程保持统一，不会出现个别垫按不动或者塌陷的问题。顶部的调音旋钮排布遵循了操作时的手指动线，相邻旋钮的中心距设为18mm，刚好是成年人手指指尖操作的舒适间距，旋钮下方的推子槽做了内凹的导尘斜面，日常使用时落在面板上的灰尘不会直接堆积在推子轨道里，能延长滑动电位器的使用寿命。机身侧面的USB接口位置做了内凹的让位槽，接口边缘距离外壳表面有2mm的下沉深度，插接线材时不会因为线材接头的尺寸公差出现插不到位的情况，也能避免日常挪动设备时磕碰接头导致接口开焊。面板上的功能按键做了微弧的顶面造型，按键边缘的圆角半径0.8mm，按压时的触感不会硌手，按键与面板的间隙控制在0.1mm，既不会出现卡键，也能减少灰尘进入机身内部。整个造型的壁厚控制在2.5mm均匀壁厚，螺丝柱的位置做了放射状的加强筋连接到外壳内壁，避免锁螺丝时柱位开裂，加强筋的厚度设为壁厚的0.6倍，防止注塑时筋位位置出现缩痕影响外观质感。
