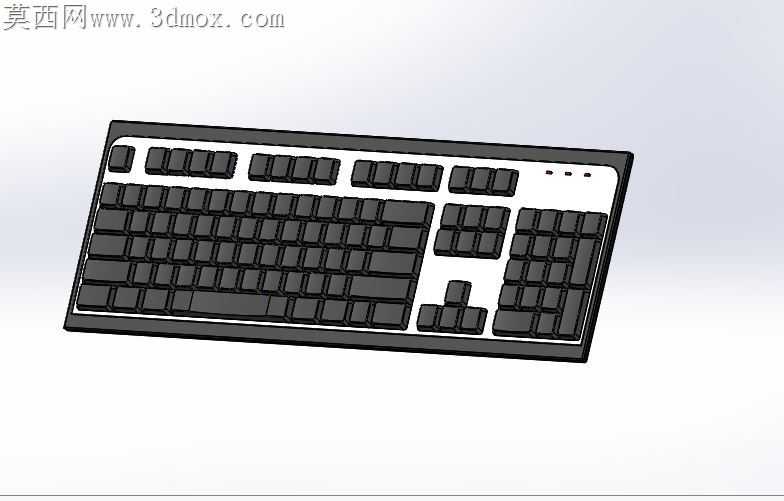

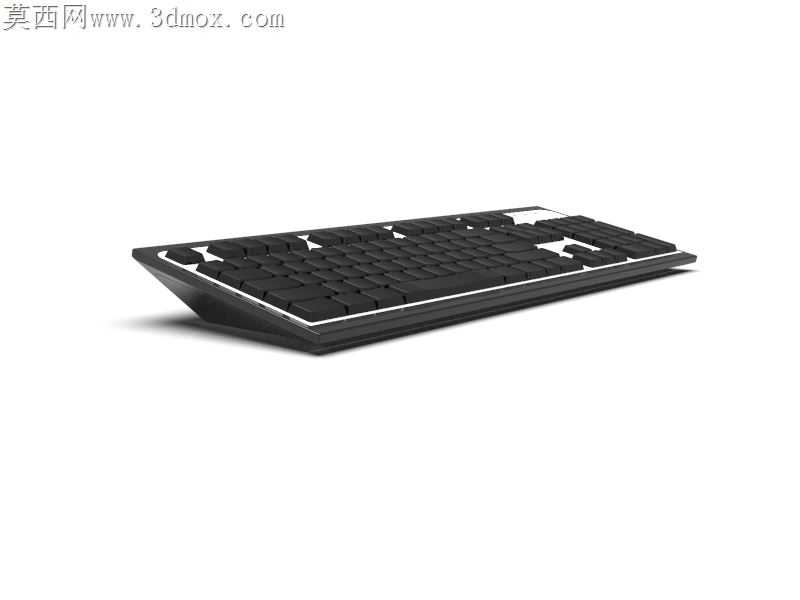

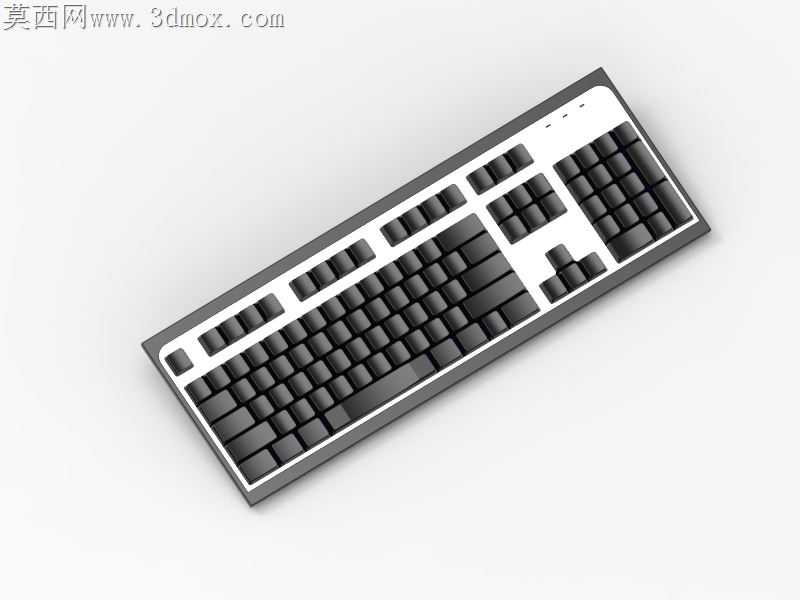

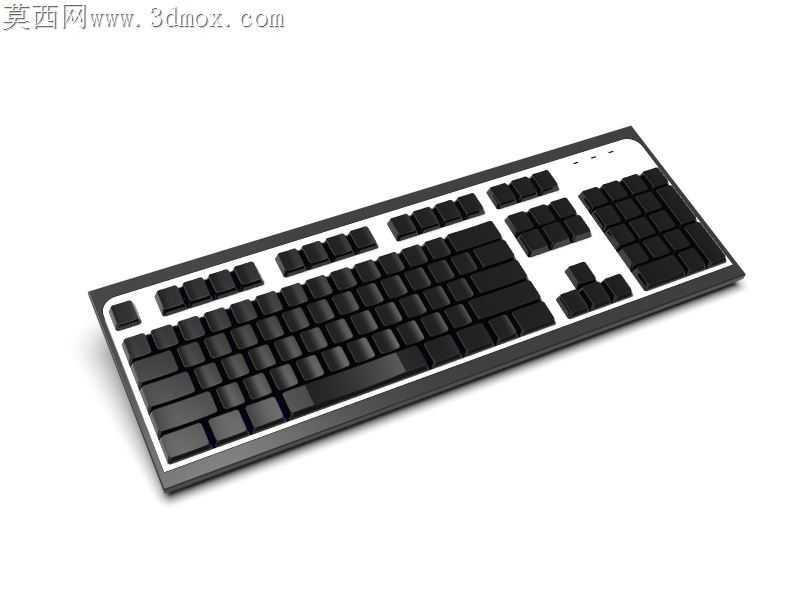

超薄办公电脑键盘外观结构三维数模

常规薄膜键盘量产前常遇到键帽卡涩、底壳翘曲、边角缝隙不均的问题，这类问题大多在结构设计阶段没有针对薄壁注塑件的收缩特性做预留，最终组装后才发现按键行程不一致，边角按压异响，返工修模成本极高。这款键盘的结构设计针对这类加工痛点做了针对性调整，底壳边缘做了0.3度的脱模斜度，同时在键帽安装位的支撑筋上预留了0.15mm的装配公差，避免注塑成型后支撑筋轻微变形导致键帽卡滞。键帽的曲面弧度贴合指腹按压的自然角度，边缘做了R0.8的圆角过渡，既避免注塑时边缘飞边难以清理，也能减少长时间打字的硌手感。上壳与底壳的卡扣位均匀分布在壳体四周，每个卡扣的咬合深度控制在1.2mm，既保证组装后壳体贴合紧密没有缝隙，也不会因为卡扣过紧导致拆卸维修时断裂。键盘前端的倾斜支撑脚做了隐藏式转轴设计，转轴位置的壁厚做了局部加厚，避免频繁开合支撑脚出现转轴断裂的问题，支撑脚打开后的倾斜角度刚好适配日常办公桌面的打字姿态，手腕不需要过度弯折。键帽字符区域的表面做了细微的磨砂纹理处理，对应注塑模具的晒纹精度控制在VDI2400，既不会因为表面太光滑容易留指纹，也不会因为纹理过粗积灰难以清理。键盘内部的PCB安装位做了三个定位柱，定位柱高度比PCB厚度高0.1mm，组装时配合缓冲泡棉可以避免PCB直接硬接触底壳，敲击按键时不会出现壳体共振的杂音。侧边的装饰条采用嵌件注塑的结构设计，装饰条与壳体的配合间隙控制在0.05mm，组装后没有明显断差，外观一体感更强。键盘出线口位置做了圆角过渡的防折结构，避免线材频繁弯折出现线芯断裂的问题，出线口的卡扣可以牢牢固定线材，拉扯线材时不会把内部接线扯松。针对注塑成型容易出现的缩痕问题，所有螺丝柱的背面都做了减胶处理，螺丝柱壁厚控制在主体壁厚的0.6倍，避免表面出现明显的缩印影响外观质感。键帽的导向柱长度做了差异化设计，长按键比如空格键、shift键的导向柱比普通按键长0.2mm，保证长按键按下时不会出现歪斜卡滞，按压手感均匀一致。
