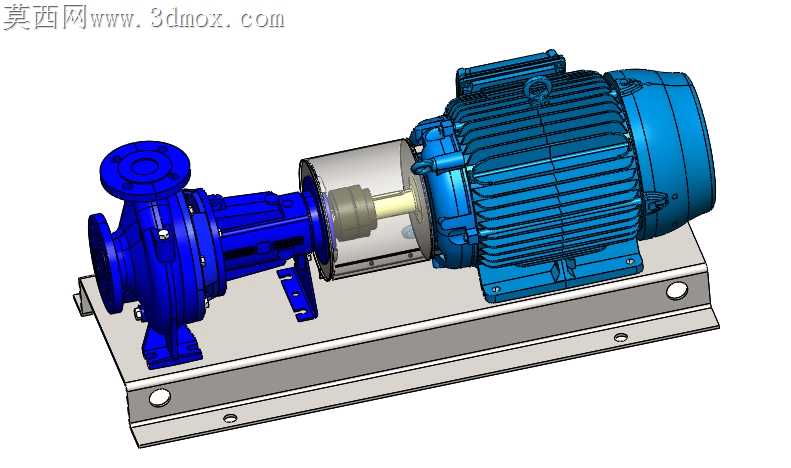

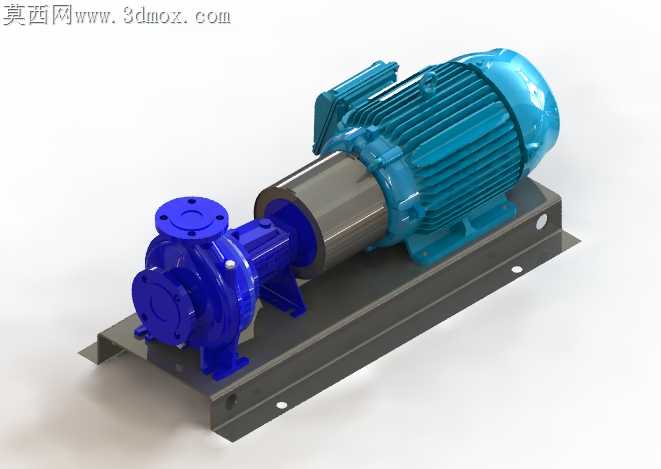

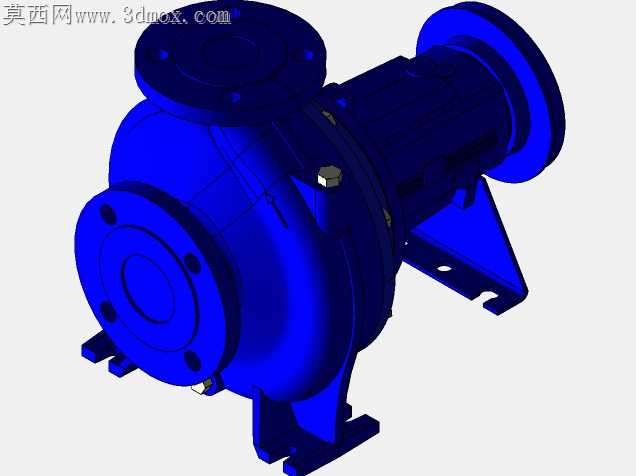

不锈钢联轴器直连卧式离心泵结构

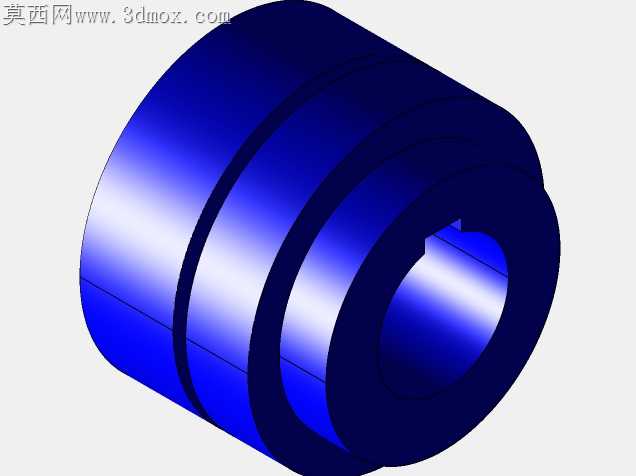

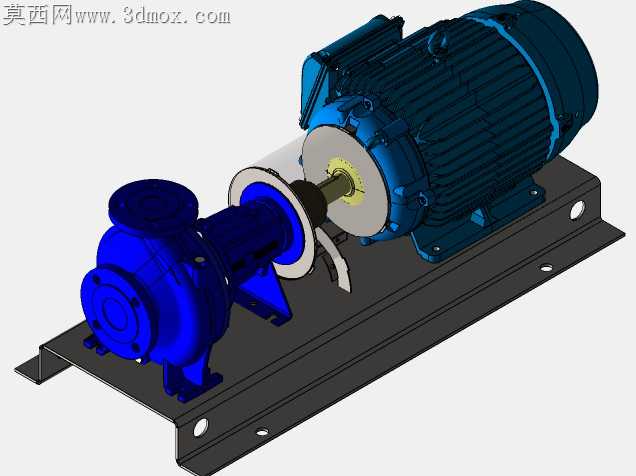

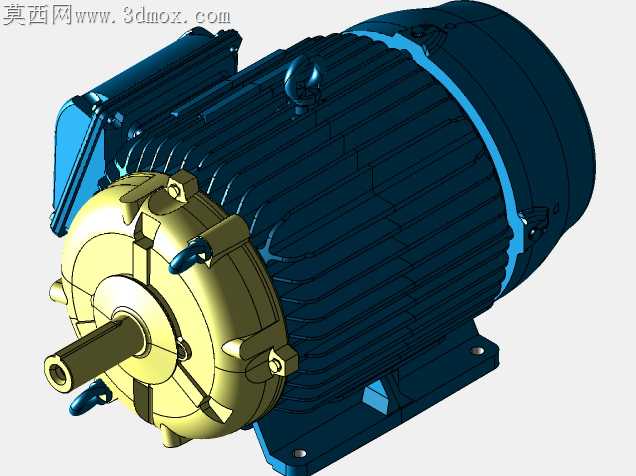

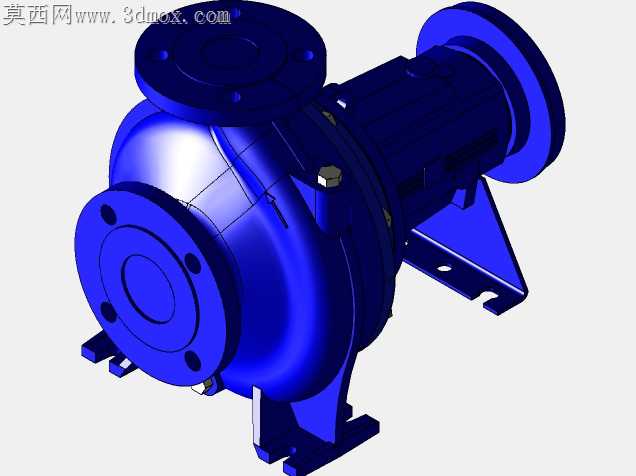

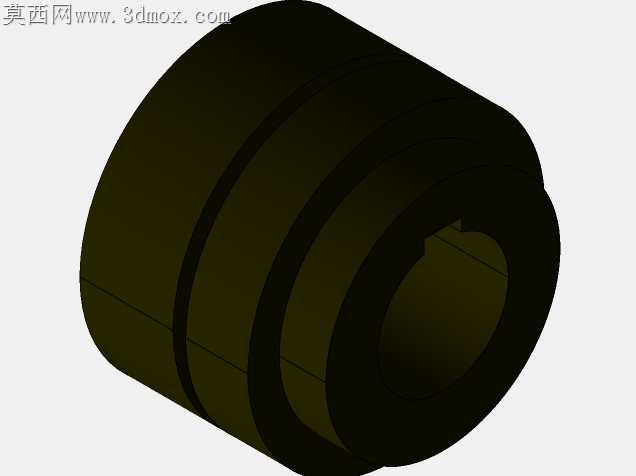

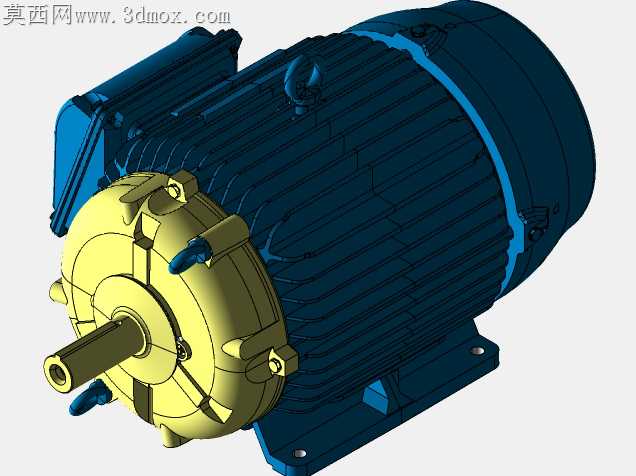

化工流体输送场景里，泵组联轴器不对中引发的振动超标、密封件过早磨损是长期困扰运维的核心痛点，这套直连卧式离心泵的结构设计，从加工适配层面把诸多现场隐患提前消解在三维结构的细节里。泵壳采用304不锈钢铸造流道，进出口法兰的螺栓孔位做了0.2mm的公差带收窄，加工时法兰端面与泵腔轴线的垂直度控制在0.02mm以内，避免现场配管时强行对口产生的装配应力拉扯泵体，导致机械密封静环偏磨。连接电机与泵头的膜片联轴器预留了1.5mm的轴向窜动间隙，轴伸端的配合面选用H7/k6过渡配合，既保证扭矩传递的同轴度，又不会因为过盈量过大导致现场拆装时拉伤轴面，日常更换易损件不需要动用拉马等重型工具，运维人员用常规扳手就能完成拆解。底座采用槽钢焊接后整体去应力处理，电机安装位的四个地脚螺栓孔做了长圆孔设计，横向调节余量达到8mm，现场安装时不需要反复撬动电机就能完成联轴器对中，找正效率比传统圆孔底座提升六成以上。泵腔内部的叶轮出口做了5°的倾角修型，和蜗壳流道的对接处做了R3的圆角过渡，加工时流道表面做抛光处理至Ra1.6，减少流体在流道内的紊流冲击，既能降低运行时的流体噪音，也能减少介质中固体颗粒对泵壳的冲刷磨损。电机端的散热筋高度做了梯度设计，靠近联轴器侧的筋条比尾端低3mm，避免联轴器护罩安装时和散热筋产生干涉，接线盒的出线口方向预留了三个方位的安装螺孔，现场布线时可以根据走线方向调整接线盒角度，不需要额外加装转接弯头。机械密封腔的冲洗孔做了斜向设计，冲洗液直接对准密封摩擦副端面，能及时带走摩擦产生的热量，也能避免介质中的杂质堆积在密封腔内部，延长密封件的使用寿命。泵脚和底座的接触面上铣出了0.5mm深的定位凹槽，安装时不需要反复打表找正泵体的水平度，凹槽的限位作用能避免设备长期运行后泵体出现横向位移，减少二次找正的运维工作量。
