ISO标准离心端吸式裸轴泵结构设计

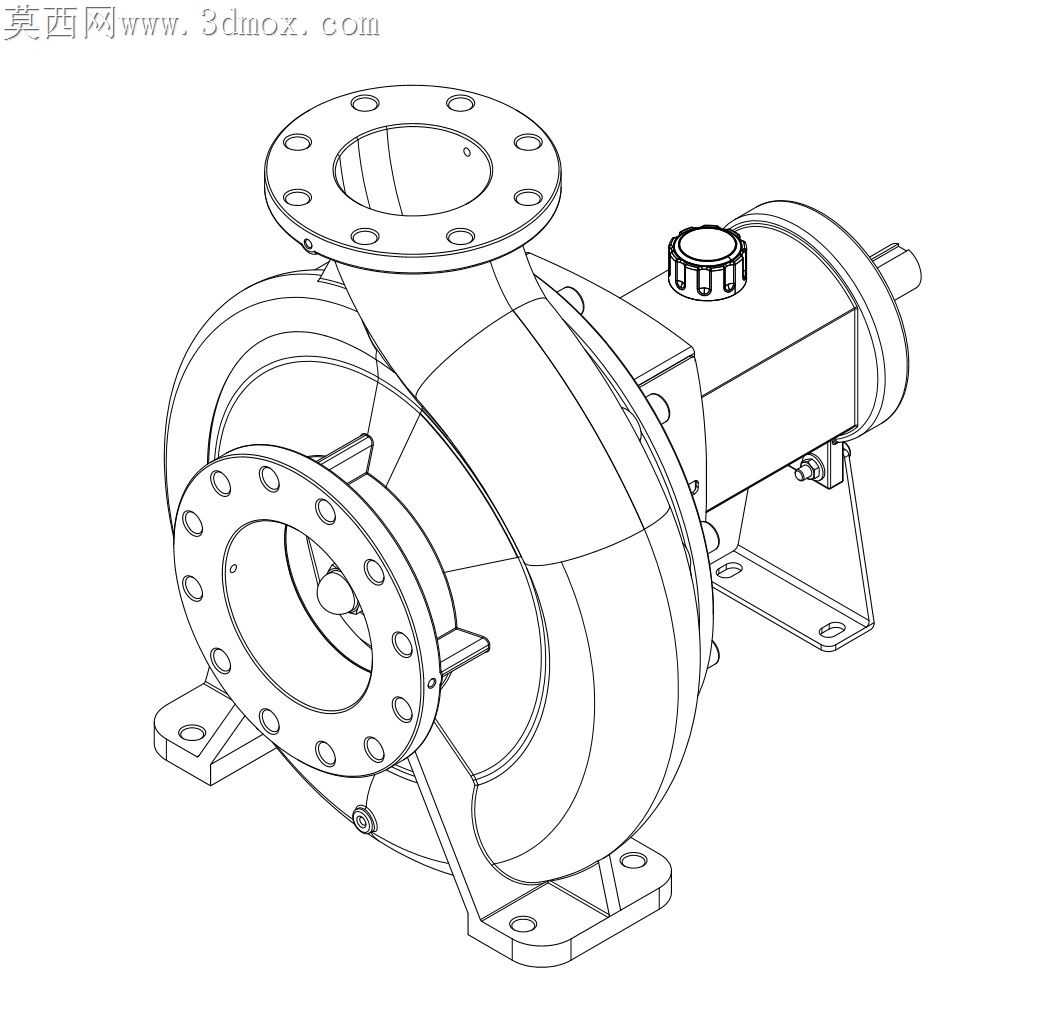

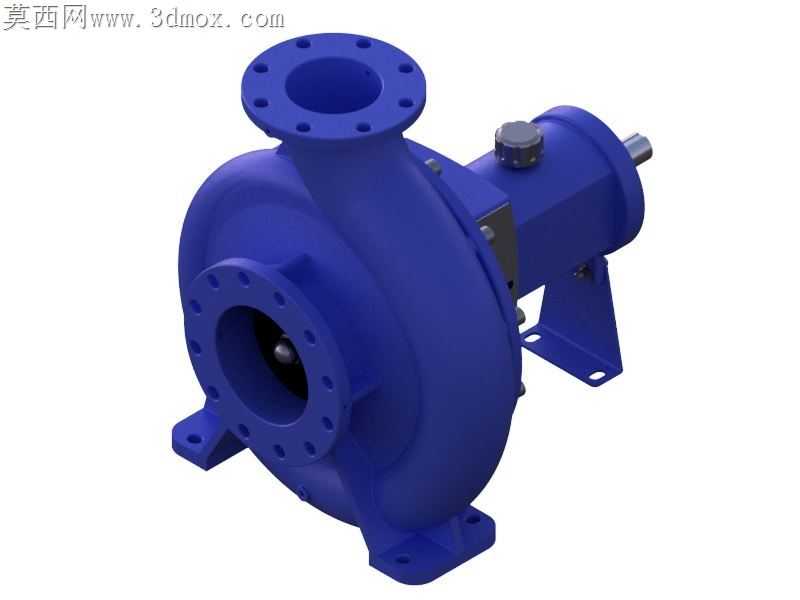

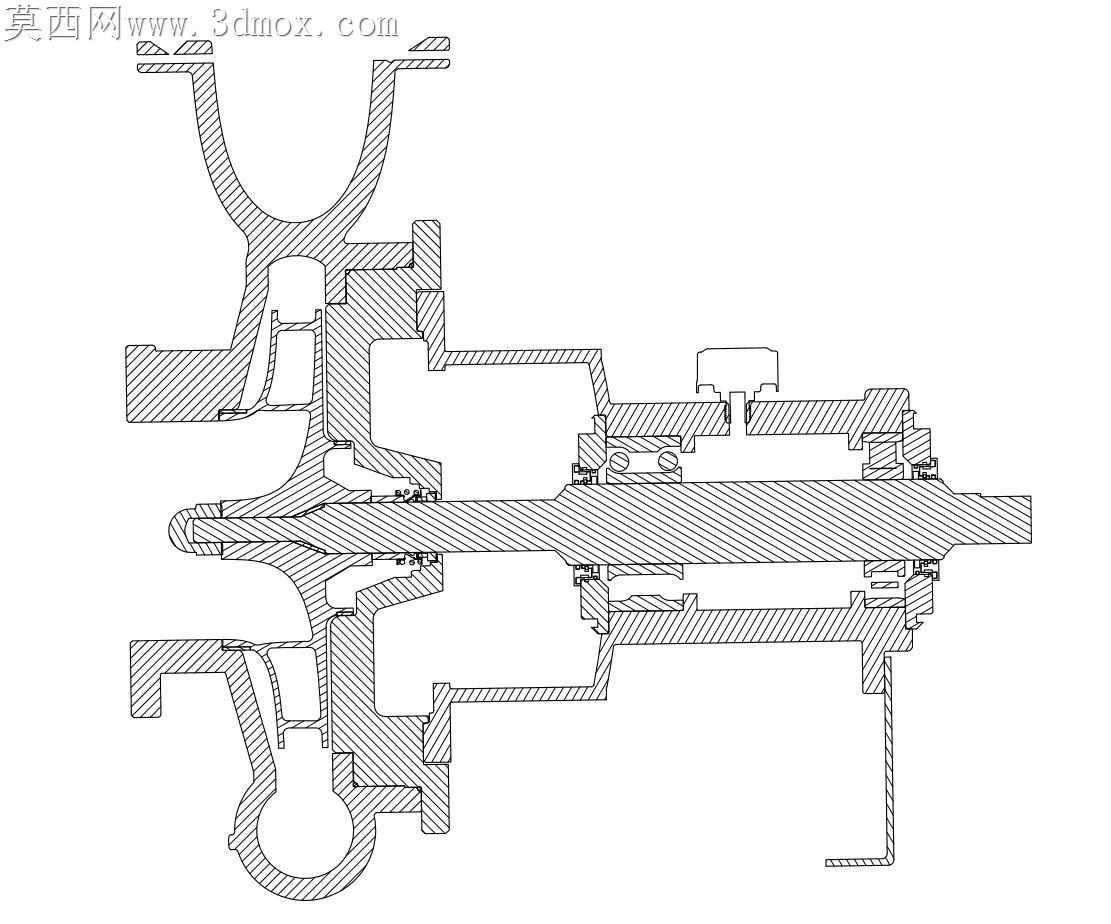

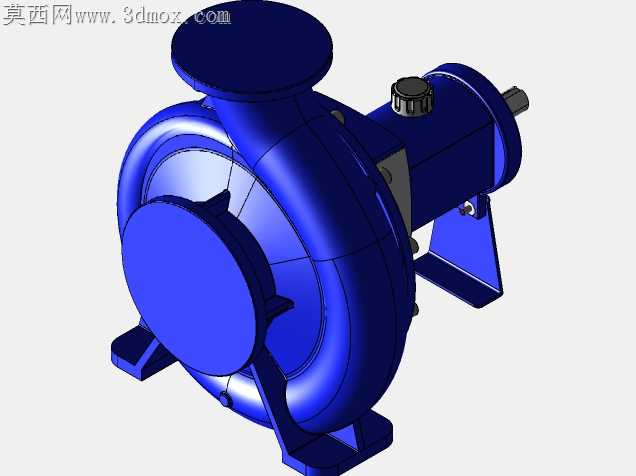

现场运维中常遇到端吸泵轴封渗漏、轴承座偏载的问题，根源多在泵体与轴承架的连接刚性不足，以及进出口法兰的受力形变传导至轴系。这款裸轴泵的结构设计，在连接法兰的加厚过渡区做了圆弧卸荷处理，避免铸造应力集中在螺栓孔周边，同时将轴承架的支撑脚延伸至泵体蜗壳下方，形成三点式稳定支撑，抵消进出口管路带压时产生的倾覆力矩。蜗壳流道的断面过渡没有采用突变式扩压，而是顺着流体离开叶轮的速度方向做渐变曲率设计，减少水力损失的同时，也降低了流体脉动对轴系的激振，这点在大流量工况下尤为关键，能有效避免轴承过早出现疲劳点蚀。轴封腔的预留空间兼顾了填料密封与机械密封的互换安装，不需要额外加工转接板，现场更换密封形式时只需调整压盖尺寸即可，减少备件储备的品类。进出口法兰的螺栓孔采用跨中布置，匹配ISO标准的管路对接要求，避免现场安装时出现孔位错位强行掰管的情况，法兰密封面的水线深度控制在0.2mm以内，既保证垫片压合后的密封效果，又不会因为水线过深导致垫片被压溃泄漏。轴承腔的油位观察孔设置在侧下方，避免泵运行时油液飞溅造成的假油位误判，注油孔的位置避开了联轴器安装空间，日常补油不需要拆卸联轴器护罩。泵脚的安装孔做了长圆孔设计，允许安装时沿轴向微调位置，抵消管路热胀冷缩带来的轴向拉扯，同时底座接触面预留了0.1mm的刮研余量，方便现场安装时找正水平，避免因底座不平导致的轴系不对中问题。叶轮与轴的配合采用H7/k6过渡配合，轴肩处做了退刀槽处理，既保证叶轮安装的同轴度，又方便后期检修时拆卸叶轮，不会出现叶轮抱死在轴上的情况。泵体上的排气孔设置在蜗壳最顶端，启泵前排气时不需要额外拆卸管路堵头，拧开排气螺塞即可排净腔体内空气，避免气蚀损伤叶轮。轴承端盖的密封采用双唇口骨架油封，外侧加装防尘挡圈，适配多粉尘的工业现场环境，阻挡外界粉尘进入轴承腔污染润滑油。
