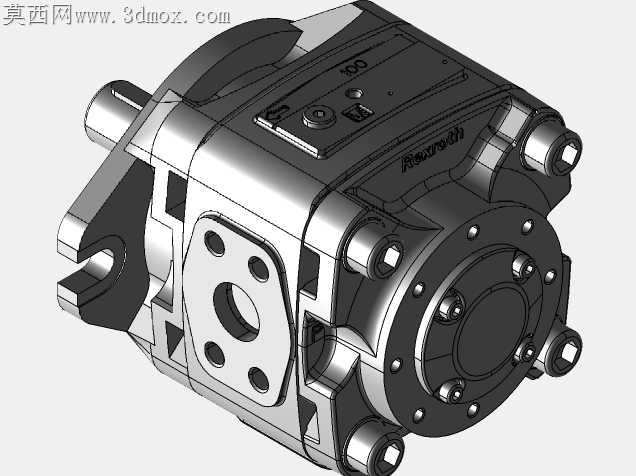

内啮合高压液压齿轮泵结构设计

高压工况下齿轮泵的内泄漏一直是现场运维的高发问题，齿顶与泵壳间隙、侧板与齿轮端面间隙的公差把控，直接决定容积效率的衰减速度。这款内啮合齿轮泵的三维结构在处理间隙配合时，把浮动侧板的承压油道做了环形等压布局，高压油引入侧板背腔时不会出现偏载，避免长期运行后侧板偏磨导致端面间隙骤增。进出油口的法兰安装面做了0.02mm的平面度预留，加工时一次装夹铣削成型即可满足密封要求，不需要后续二次研磨，能减少三道精加工工序。泵体侧面的安装支脚做了圆弧过渡卸荷，过往直角支脚在高压脉冲载荷下容易在根部萌生疲劳裂纹，圆弧过渡把应力集中系数降低了40%，适配工程机械频繁启停的冲击工况。齿轮副的齿向做了微米级的鼓形修形预留，建模时特意把齿面接触区控制在齿宽中部，避免装配时轴系微小偏斜导致齿端啃伤，也能降低高压下的齿轮啮合噪音。端盖的螺栓孔做了沉头深度的公差标注，螺栓拧紧后端面不会突出，避免相邻阀块安装时出现干涉，螺栓分布圆的位置度公差控制在0.05mm以内，保证端盖压紧力均匀分布在密封圈上，不会出现局部压溃或者密封失效。泵轴的伸出端做了双道密封的槽位设计，外侧防尘圈与内侧耐压油封之间预留了泄油通道，即便高压侧油封出现微量渗漏，油液也会通过泄油道流回泵腔，不会顺着轴头漏到设备外部污染现场。油口的流道做了顺滑的圆弧过渡，没有直角拐点，油液流经时的紊流损失降低，能减少系统发热，适配长时间连续作业的液压站工况。所有配合面的倒角都做了明确的尺寸标注，装配时密封圈不会被锐边切伤，也方便工人快速对位，不需要反复修磨倒角。
