24寸显示器搭配壁挂支架结构设计

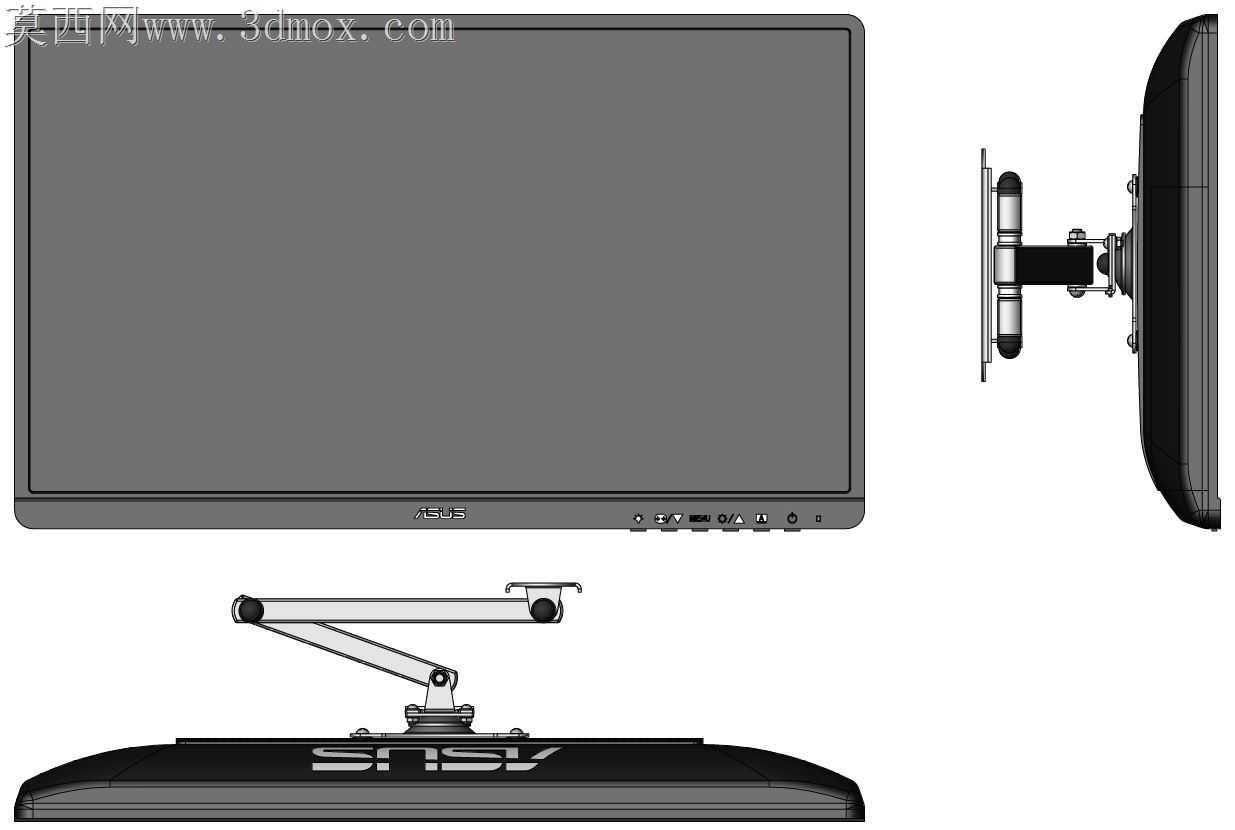

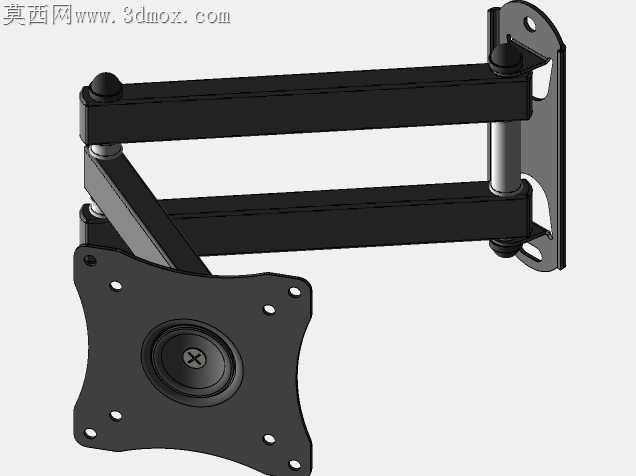

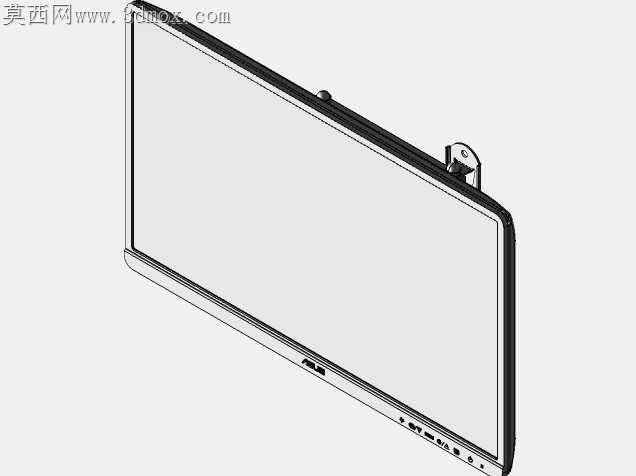

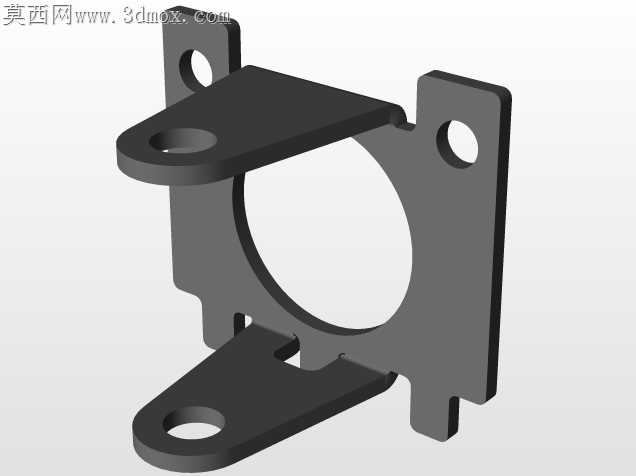

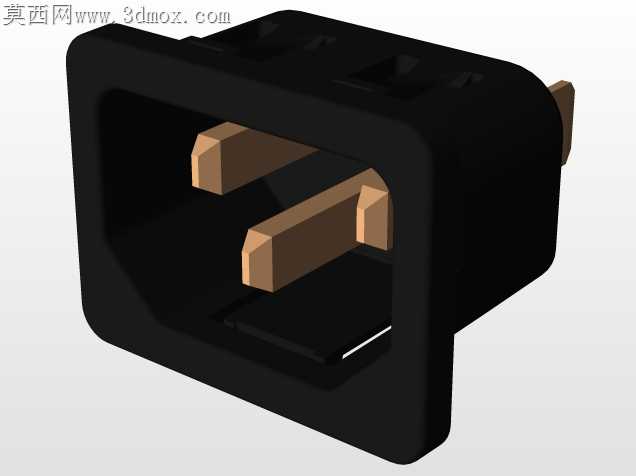

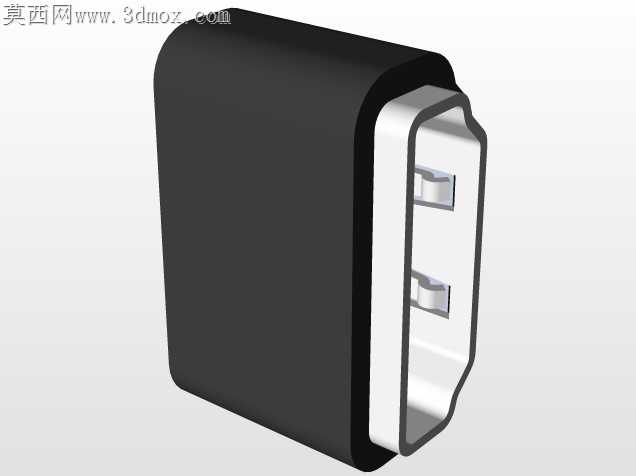

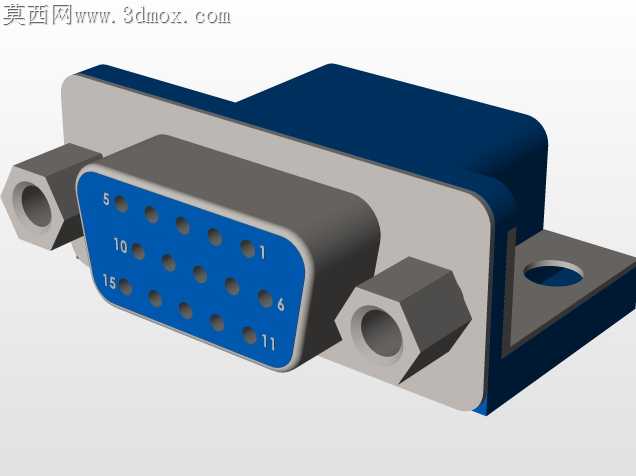

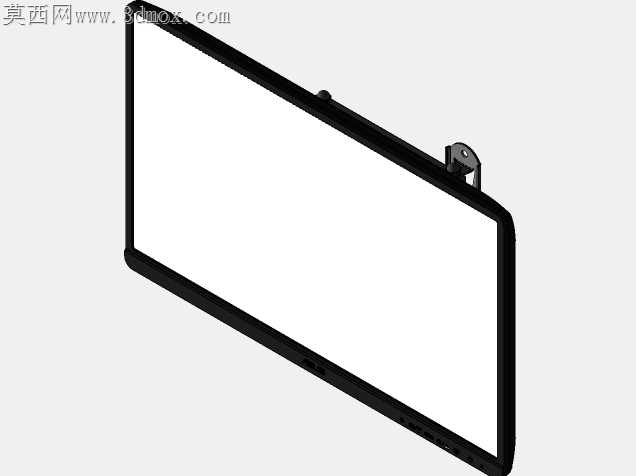

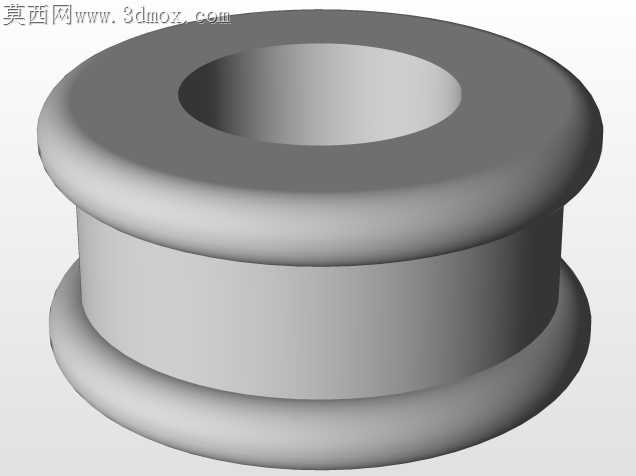

桌面办公场景里显示器支架长期使用后出现的屏体下垂、铰接位松旷问题，大多是前期结构设计时没有兼顾屏体载荷分布与铰接件的应力释放导致的。这款24寸显示器搭配壁挂支架的结构设计，从装配逻辑视角出发，把屏体背部的四个安装位做了差异化的公差预留，靠近支架铰接侧的两个安装孔位采用H7公差配合，抵消支架悬臂带来的侧向剪切力，远离铰接侧的两个孔位则放宽0.1mm的装配间隙，避免屏体注塑外壳因安装应力出现长期形变。支架与屏体连接的铰接关节处，没有采用常规的单螺栓锁紧结构，而是在转轴内部增设了一圈阻尼垫片的卡位槽，装配时可以根据用户实际使用的俯仰角度需求，选配1-3片阻尼垫片，既避免了单螺栓锁紧长期磨损后出现的角度打滑问题，也不用额外增加复杂的阻尼调节旋钮，减少了外露零件的磕碰风险。屏体背部的走线槽位特意做了15度的斜向倒角，支架悬臂上下俯仰调整时，内置的视频线、电源线不会被槽口边缘刮破绝缘层，走线槽的深度刚好容纳两根常规线材，不会因为槽位过深导致线材挤压弯折，也不会因为槽位过浅出现线材外露脱落的情况。支架与墙面固定的挂板部分，做了上下两个方向的卡扣限位，安装时先把挂板固定在墙面，再将支架主体顺着卡扣滑入即可，不需要旁人全程托举屏体拧螺丝，单人就能完成全部装配流程，挂板上的腰型孔预留了8mm的左右调节余量，就算墙面打孔出现小范围偏差，也能顺利对齐安装，不用重新钻孔破坏墙面。屏体边框与背部外壳的拼接处，做了一圈0.2mm的止口结构，装配时边框顺着止口卡入后再打螺丝，不会出现边框错位、缝隙不均的问题，也能避免日常使用中灰尘从拼接缝隙进入屏体内部。铰接关节的旋转限位做了物理挡块设计，最大俯仰角度限制在-5度到20度之间，不会因为用户过度掰动导致屏体碰撞墙面或者支架悬臂，挡块位置特意避开了内部走线的通道，旋转过程中线材不会被挡块挤压磨损。
