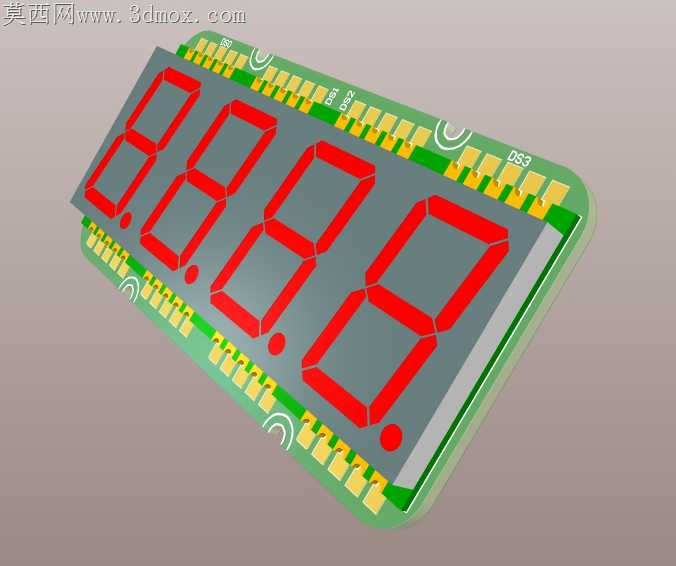

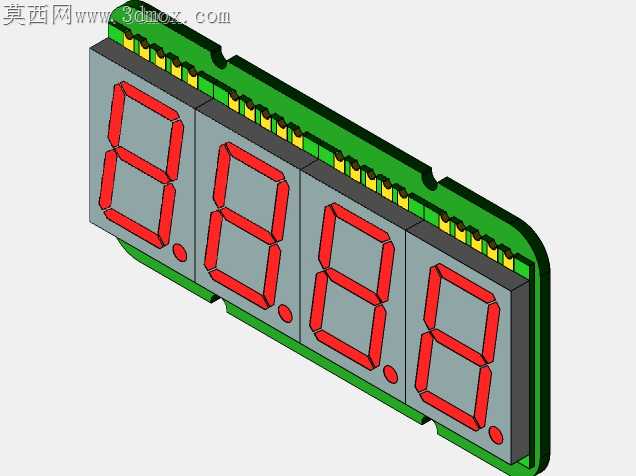

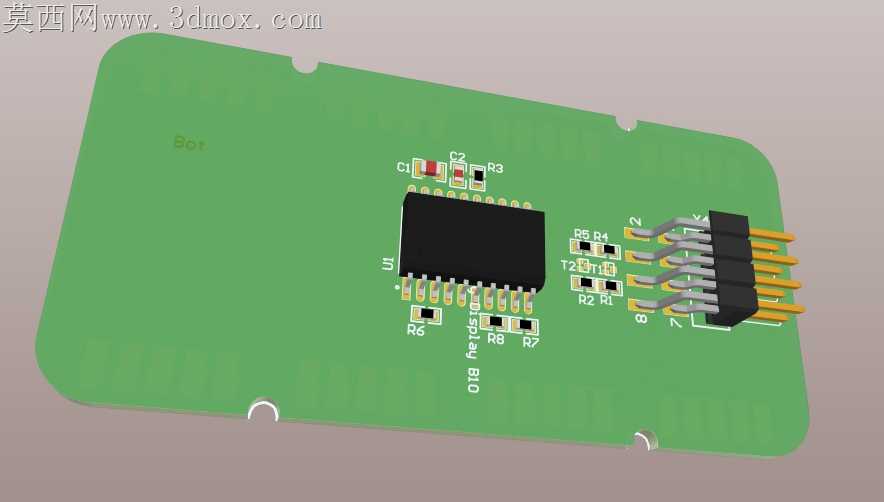

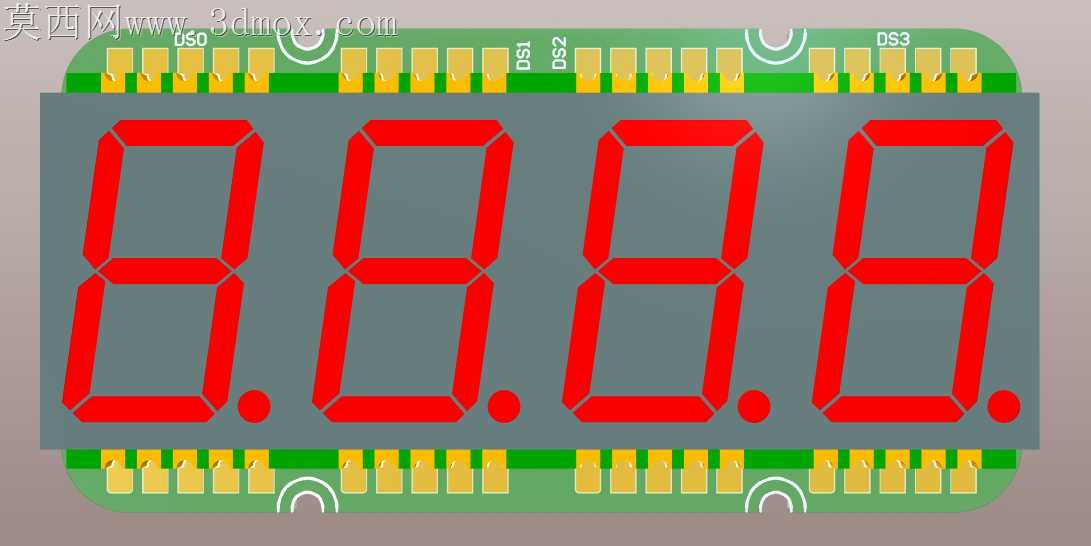

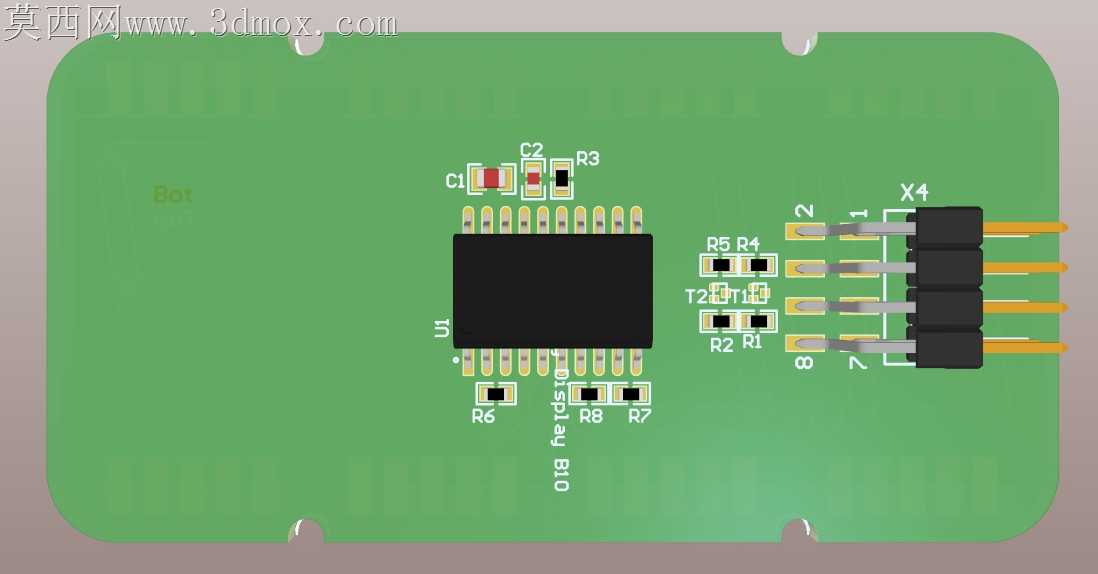

四位七段数码显示电路板结构设计

常规直插四位七段数码管在波峰焊加工时，常出现引脚虚焊、数码管本体偏移的问题，根源在于PCB焊盘与数码管引脚的公差匹配未做冗余设计，焊盘过窄时引脚沾锡量不足，过宽又会在过炉时因锡液张力拉动元件偏移。这块显示板的焊盘做了椭圆形加长处理，每个引脚对应的焊盘沿引脚插入方向延伸0.3mm，既保证过炉时锡液有足够浸润面积，又能抵消引脚冲压成型时的±0.15mm尺寸公差，避免插装时引脚顶到焊盘边缘导致元件翘起。板边金手指的倒角做了15度斜切处理，没有采用常规的直角切边，插拔连接时不会因为边缘毛刺刮伤母座接触弹片，金手指镀层区域比常规设计多延伸0.2mm到板内，就算多次插拔磨损表层镀层，内层铜箔也不会直接暴露氧化。数码管安装位的丝印框特意做了0.2mm的内缩，贴装时操作人员能快速对齐数码管的本体边缘，不会出现数码管装歪后显示面被外壳挡边遮挡的问题。板上的定位孔没有放在四个角的对称位置，而是采用不对称孔位设计，两个孔径3mm的定位孔分别在板的左上和右下位置，装配时不会出现装反的情况，孔位周围做了3mm直径的露铜接地环，拧上固定螺丝后能直接和设备外壳连通，泄放数码管工作时积累的静电，避免高压静电击穿数码管内部的发光芯片。走线层面，数码管的位选走线做了等长处理，每段位选线的长度差控制在2mm以内，动态扫描显示时不会出现四个数码管亮度不一致的问题，电源线走板边位置，宽度设为1mm，能承载数码管全亮时的峰值电流，不会因为线宽过窄导致线路发热压降过大。数码管下方的PCB区域没有铺铜，避免铺铜和数码管引脚之间形成寄生电容，干扰动态扫描的信号稳定性，板边的走线距离板边保持0.5mm以上的安全距离，V-CUT分板时不会伤到表层线路。
