带控制旋钮的液晶显示控制板结构设计

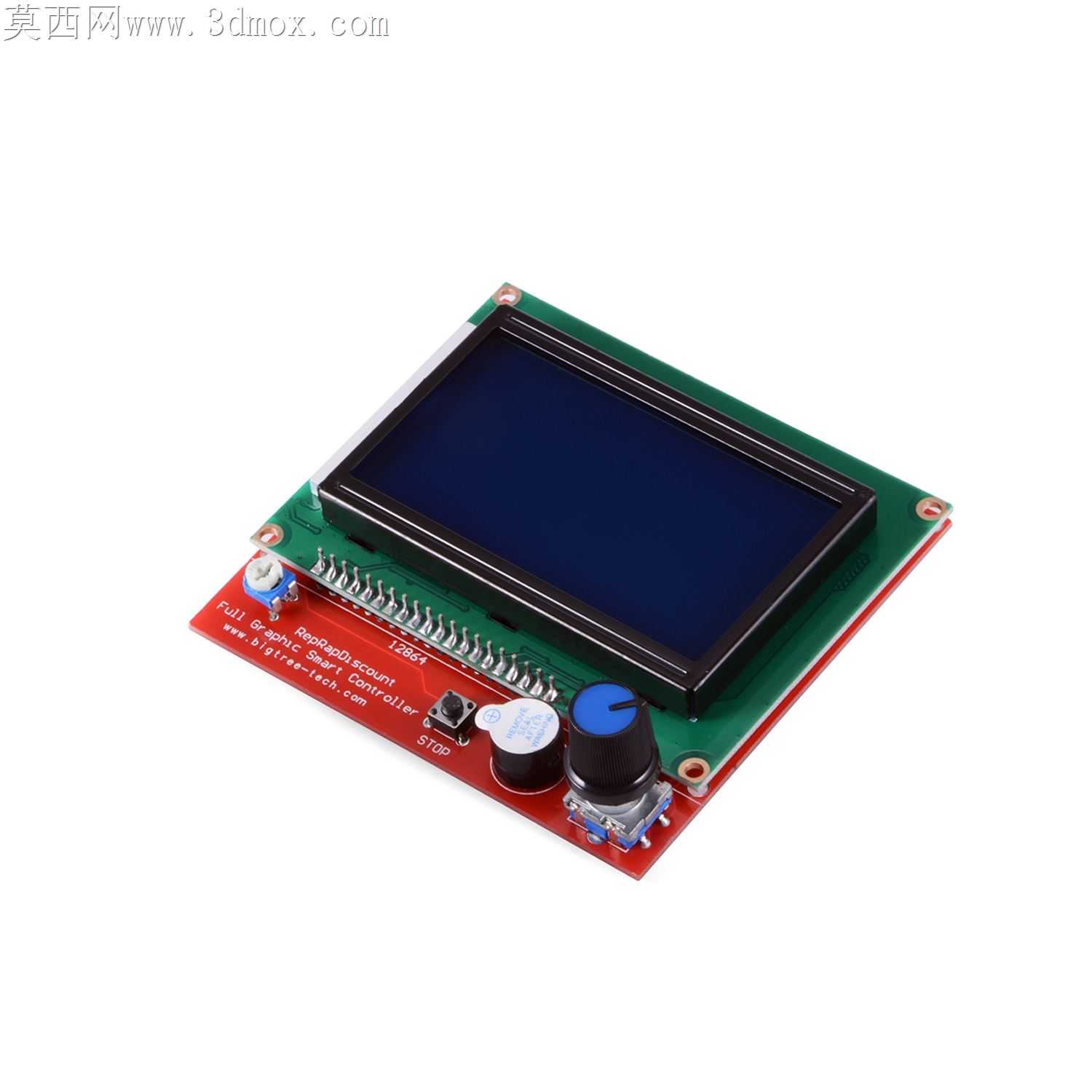

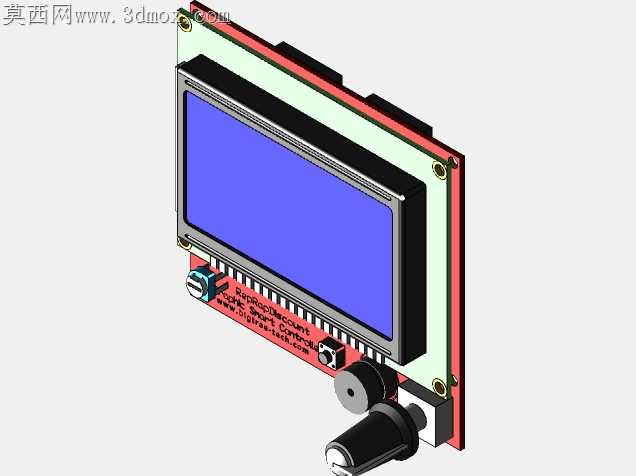

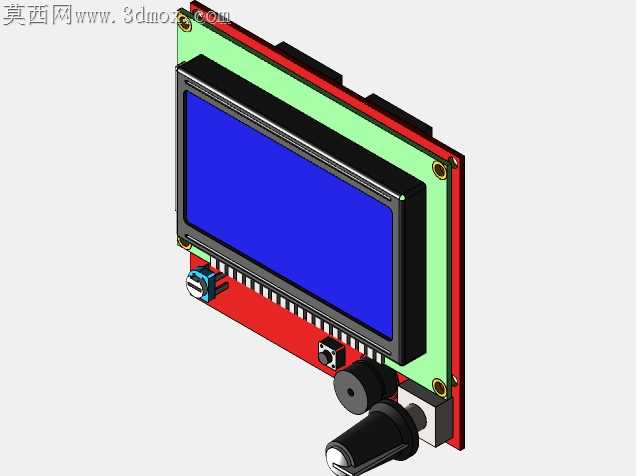

小尺寸液晶显示模组的板载集成设计，最容易被忽略的是插接件与板载元件的高度差干涉问题，很多初版打样的控制板会出现液晶屏装完后，下方的调节旋钮、蜂鸣器被屏体底部压到，或是排针插装时因为屏体遮挡无法对位的情况。这块显示控制板在布局时特意把液晶屏的安装支撑柱做了1.2mm的抬升高度，刚好避开板载最高的蓝色电位器旋钮顶端，屏体底部和PCB板面之间留出的空隙，既能给背面的贴片元件留足散热空间，也能避免焊接时残留的助焊剂蹭到屏体背面的偏光层，留下难以清理的污痕。

PCB板边缘的四个安装孔做了沉铜环处理，孔位公差控制在0.05mm以内，适配M2的铜柱安装，不会出现装壳时孔位偏斜拧不上螺丝的问题。板载的16P排针特意放在屏体侧边的外露区域，不用拆屏就能直接插接杜邦线调试，省掉了调试阶段反复拆装屏体的麻烦，也能避免频繁拆装刮花屏面。那个蓝色的旋转编码器旁边留了0.8mm的手指操作间隙，旋钮帽装完后边缘和屏体边框刚好齐平，不会出现拧旋钮时蹭到屏边卡滞的情况，电位器的调节阻尼也和旋钮的安装深度做了匹配，不会出现旋钮晃荡、调节虚位过大的问题。

板上的蜂鸣器做了斜向45度的摆放，出声孔朝向板边的空隙位置，不会被屏体挡住出声方向，报警提示音的传播不会被屏体阻隔，实际装到设备上之后，蜂鸣器的提示音量比平贴摆放的设计高了近3分贝。屏体和PCB之间的连接排线做了压片固定，预留了0.3mm的弯折余量，设备受震动时排线不会因为拉扯出现松脱、接触不良的问题，哪怕是用在有持续震动的小型设备上，也不会出现屏幕闪屏、花屏的故障。

板上的复位按键放在了电位器和蜂鸣器之间的空位，按键高度比PCB板面高2mm，刚好能用指尖按到，又不会因为突出太多被误触，按键的触发行程做了适配，按压力度控制在1.5N左右，不会出现按不动或者一碰就触发的问题。整个板型的长宽尺寸刚好适配常用的12864液晶屏安装位，不用重新改外壳模具就能直接替换旧款的显示板，板上的元件排布都避开了外壳的筋位，装壳时不会出现元件被壳体内筋压坏的情况，焊接时的元件布局也符合波峰焊的走板方向，贴片元件的轴向都和走板方向一致，减少焊接时的连锡、虚焊概率。
