带旋转轴的840x1250mm桌面DIY数控雕刻设备

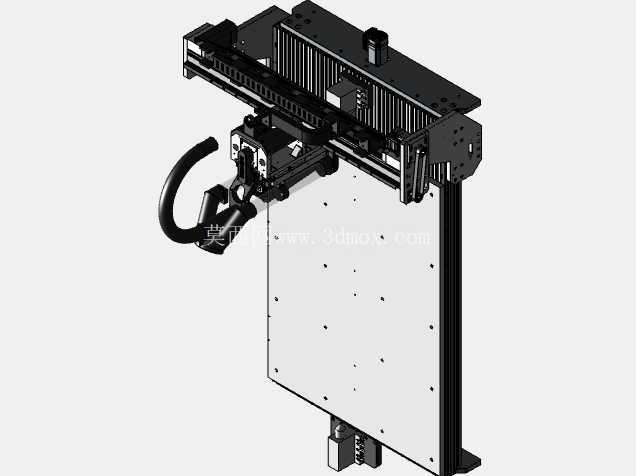

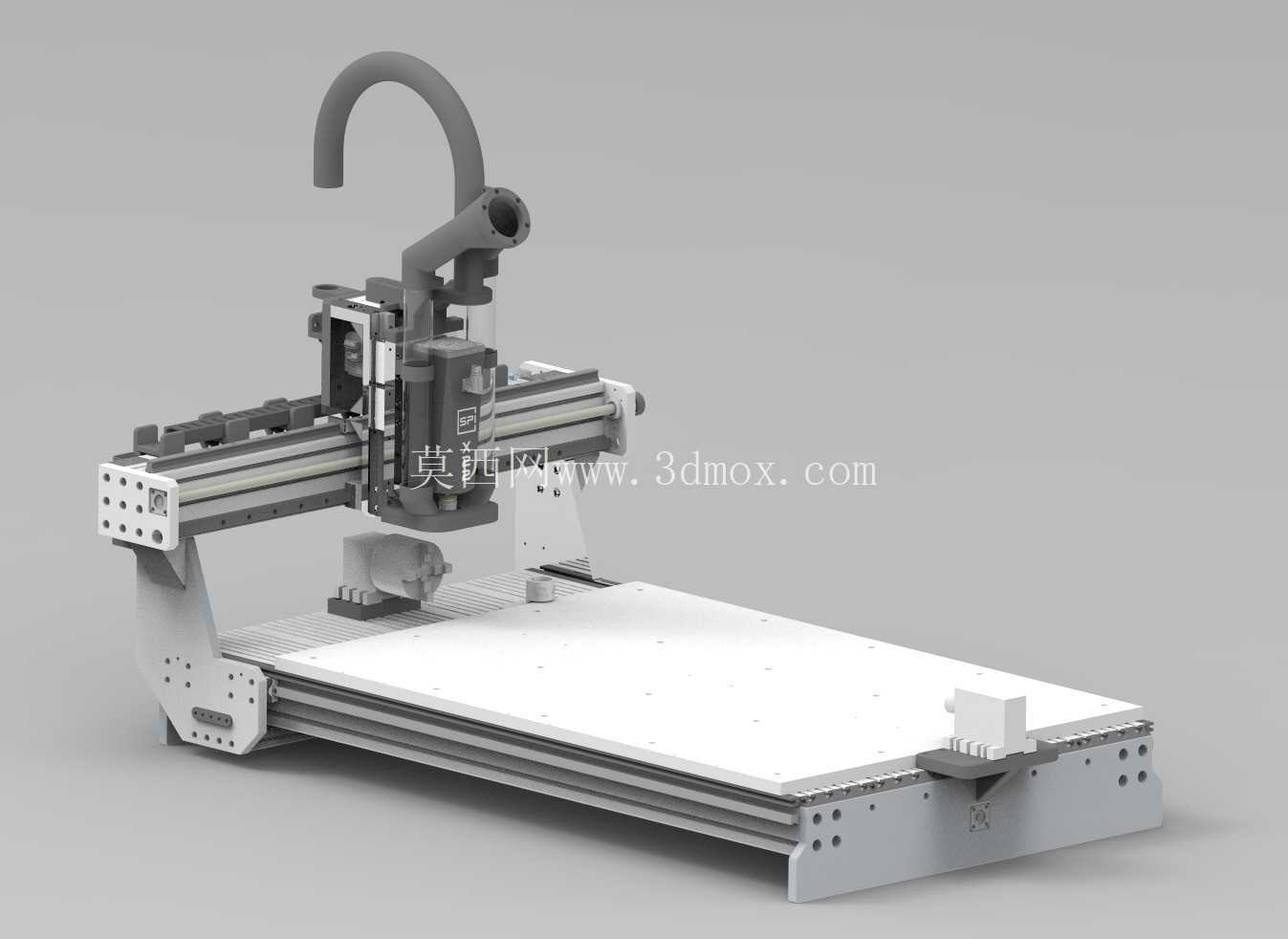

这款桌面级数控加工设备的有效加工幅面设定为840x1250mm，搭配独立旋转轴组件，可覆盖平面板材加工与回转体工件的多面加工需求，在小型木工坊、个人创客工作室、职业院校实训教学场景中适配性极强。从结构布局来看，设备采用龙门移动式设计，加工台面固定在底部焊接框架上，龙门组件沿台面两侧的线性导轨做X向运动，主轴安装板沿龙门横梁做Y向运动，主轴自身沿Z向导轨完成进给，这种布局能在控制整机占地面积的同时，尽可能扩大有效加工行程，避免动台面结构带来的载重限制与行程损耗。

旋转轴组件采用可快拆式安装结构，固定在台面上时可夹持棒料、筒状工件完成圆柱面雕刻、环切、多面铣削作业，拆除后即可释放全部平面加工空间，适配整板亚克力、密度板、实木拼板的下料与雕刻作业。设备的主轴安装位预留了标准夹具接口，可根据加工材质更换不同功率的风冷主轴，适配软金属、木材、塑料、碳纤维板等多种材质的切削需求，Z轴行程预留足够的装刀空间，可搭配不同长度的铣刀完成深腔雕刻、浮雕加工等不同工艺。

从结构设计的工程逻辑来看，整机框架采用铝型材与钢板拼接组合的方式，兼顾组装便捷性与结构刚性，导轨安装面均做了铣平处理，保证运动直线度，各轴传动采用丝杠传动搭配伺服驱动的方案，重复定位精度可满足小型文创产品、木工摆件、教学实训零件的加工要求。走线采用拖链内置布局，避免运动过程中线缆磨损、拉扯，所有运动副均预留润滑注油口，方便日常维护保养。设备的安装边界充分考虑桌面放置需求，整机底部 footprint 略大于加工幅面，可直接放置在标准重型工作台面上使用，无需额外做地基固定，底部预留调平脚杯安装位，可根据放置地面的平整度调整设备水平，保证加工精度稳定。

在实际应用场景中，这款设备可完成木工浮雕、标牌雕刻、PCB板铣削、小型模具粗加工、回转体工艺品雕刻等多种作业，旋转轴的加入拓展了设备的加工维度，无需额外购置独立的回转加工设备即可完成笔筒、柱形摆件、圆管表面刻字等加工需求。设备的龙门高度经过优化，既保证了足够的Z向加工空间，又控制了整机重心高度，避免高速运动过程中出现共振，影响加工表面质量。各轴的行程限位采用硬限位与软限位结合的方式，硬限位安装在导轨两端极限位置，防止运动超程损坏机械结构，软限位在控制系统中设定，日常加工中提前触发减速停止，提升设备运行安全性。

台面采用带T型槽的硬质铝板结构，方便使用压块、夹具固定不同形状的工件，同时不会像铸铁台面那样容易划伤工件表面，也降低了整机自重。主轴侧面预留了吸尘罩安装位，可对接小型工业吸尘器，及时排走加工过程中产生的木屑、塑料碎屑，保持加工区域清洁，避免碎屑堆积在导轨、丝杠上影响运动精度。设备的电控箱采用后置式安装，固定在龙门后侧框架上，缩短了各轴电机、主轴的走线长度，减少信号干扰，电控箱预留了扩展接口，后续可加装对刀仪、冷却系统、自动换刀组件等功能附件，拓展设备的加工能力。
