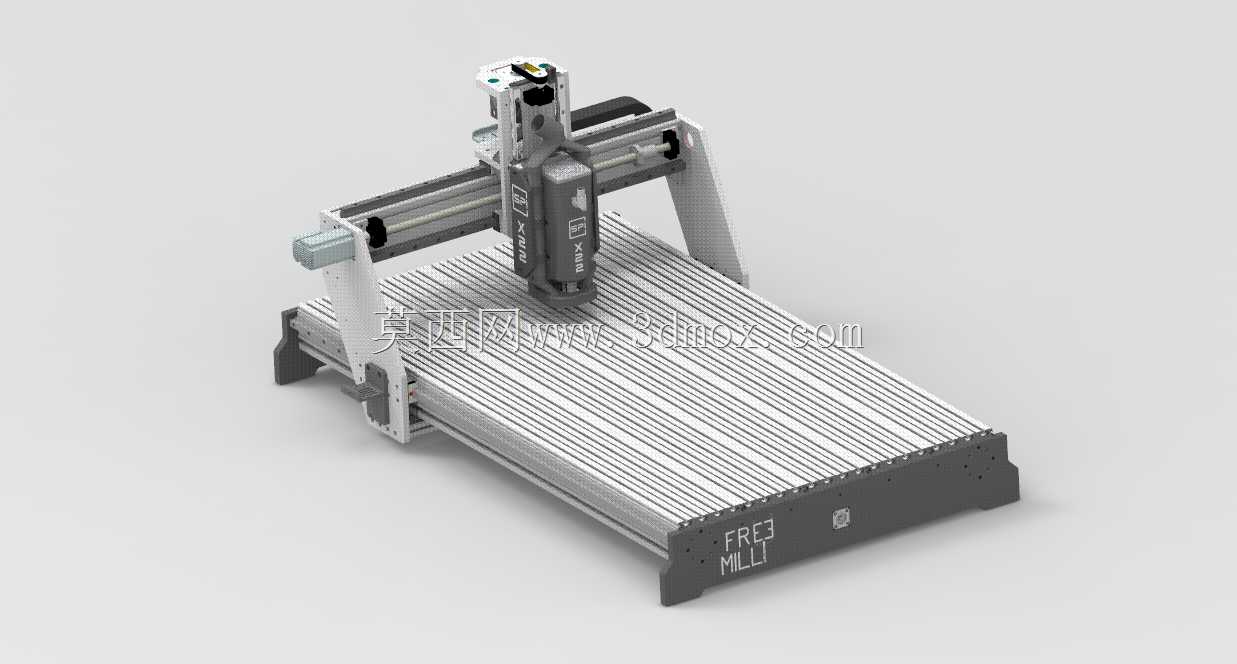

1250x650mm龙门式木工数控铣床结构

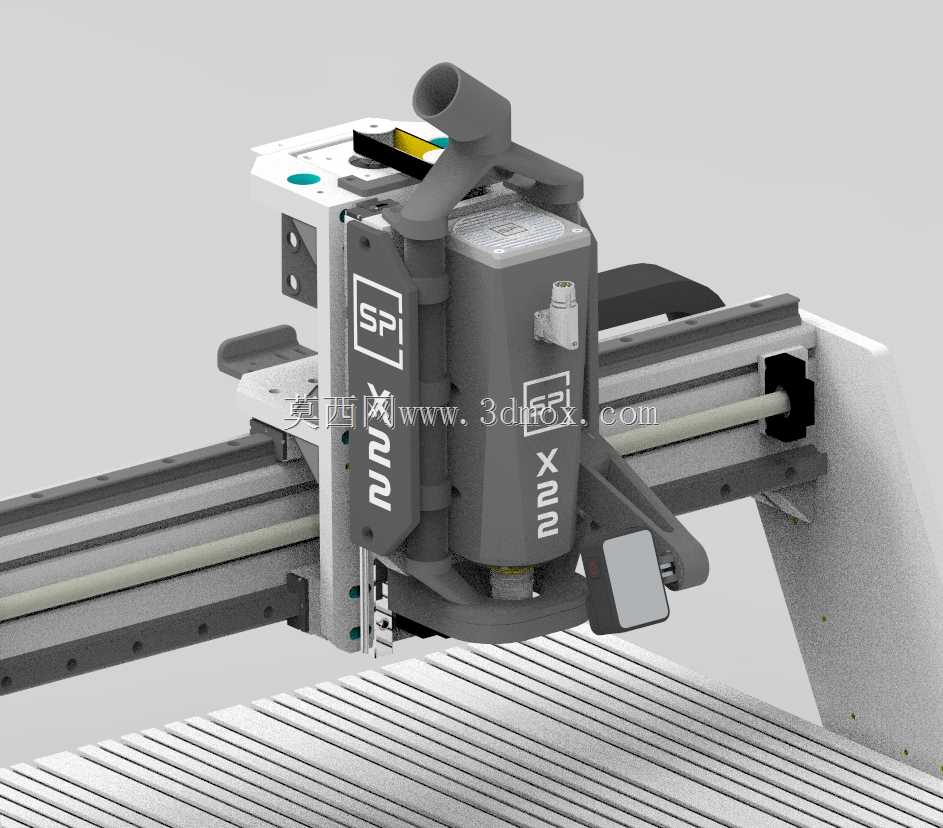

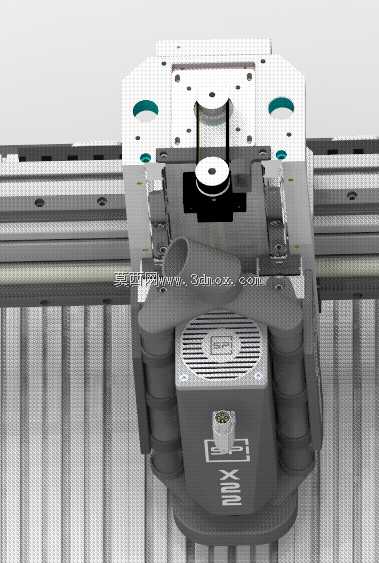

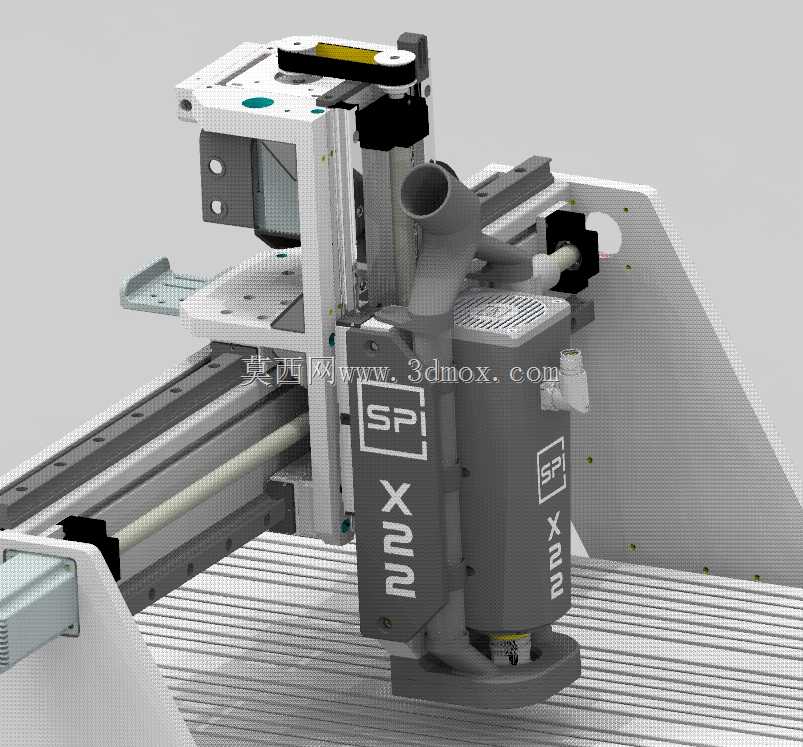

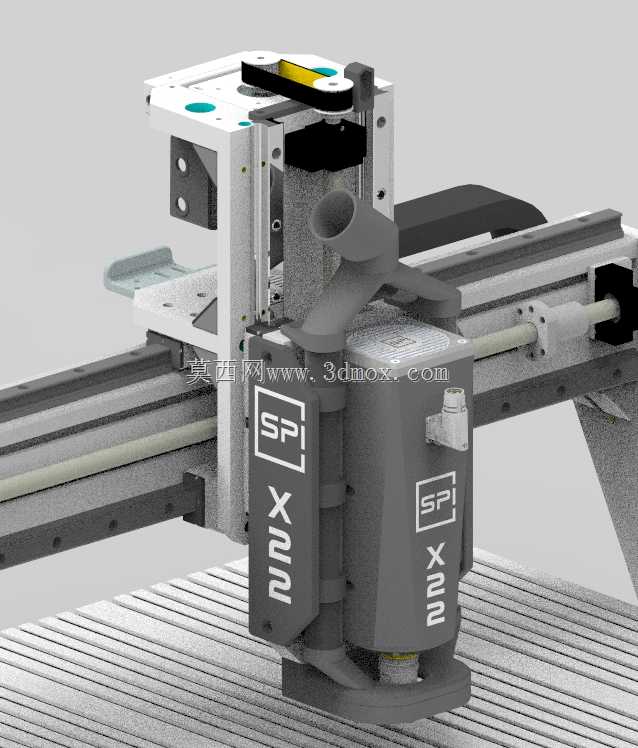

　　这款龙门架构的数控加工设备，核心面向小型木工工坊、个人DIY加工场景设计，可覆盖实木板材、软金属、工程塑料等多种材质的平面铣削、轮廓切割、浮雕雕刻作业，适配小批量定制化木工件加工、教学实训操作、个人创意作品制作等多元使用需求。设备整体采用龙门移动式结构设计，加工幅面达到1250x650mm，足够覆盖常规尺寸的家具板材、工艺摆件坯料的加工范围，同时整体占地尺寸控制合理，不需要过大的车间安装空间，普通工坊工位即可完成布置安装。从结构设计逻辑来看，设备的X轴传动采用双侧同步驱动布局，搭配线性导轨作为运动导向部件，能有效降低长行程运动下的偏摆误差，保证大尺寸板材加工时的轮廓精度；Y轴集成在龙门横梁上，搭载可上下移动的Z轴主轴单元，

　　主轴安装位预留了通用夹具接口，可根据加工材质更换不同功率的铣削主轴，满足粗加工开料、精加工雕刻的不同切削力需求。工作台面采用带标准T型槽的铝型材拼接结构，既保证了台面的平面度基准，又方便用户通过压块、夹具快速固定待加工工件，台面下方预留了排屑与除尘接口安装位，可外接工业吸尘设备，及时排走铣削产生的木屑、切屑，避免切屑堆积影响导轨、传动部件的运动精度，同时改善加工区域的作业环境。设备的龙门立柱采用一体化铝型材拼装结构，在保证结构刚性的前提下降低了整体装配难度，所有传动部件的安装位都预留了调整间隙，方便后期维护时调整导轨平行度、传动皮带张紧度，降低长期使用后的维护成本。走线布局采用拖链内置式设计，所有动力线缆、

　　信号线缆都收纳在对应轴的拖链内部，避免运动过程中线缆剐蹭工件或者被传动部件卷入，提升设备长期运行的可靠性。在安装边界上，设备底部预留了水平调节脚轮安装位，既可以通过脚轮短距离移动设备位置，也可以通过调节脚杯调整整机水平度，抵消安装地面的不平整误差，保证运动轴的运行精度不受地面条件影响。整体结构没有采用复杂的铸造机身，全部采用标准化铝型材、通用传动件拼装而成，加工件的加工精度要求适配常规机加工能力，用户可根据实际需求调整部分结构尺寸，适配自身的加工场景需求，比如更换更长的导轨拓展加工幅面，或者更换更高功率的主轴提升切削能力，结构的拓展性较强，适合小型加工场景下的灵活改造使用。
