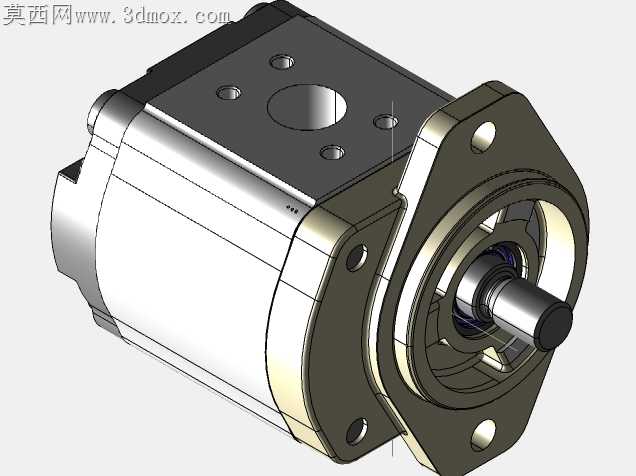

博世力士乐外啮合液压齿轮泵结构设计

液压系统现场应用中，外啮合齿轮泵最容易出现的失效点集中在轴向泄漏、浮动侧板偏磨、轴封唇口撕裂三类问题，这款齿轮泵的结构设计恰好针对这三类加工与装配痛点做了针对性的细节处理。端盖与泵体贴合的止口位置没有采用常规的直角配合结构，而是在止口外缘做了0.15毫米的倒角卸荷槽，加工时磨床走刀不会在止口根部形成残留飞边，装配时O型密封圈不会被飞边切出隐性缺口，避免系统升压后密封圈从缺口处挤裂引发外泄漏。进出油口的法兰安装面做了0.02毫米的平面度公差约束，四个安装螺栓孔的位置度公差控制在0.08毫米以内，法兰对接时不会因为孔位偏差强行拉扯螺栓，导致密封面出现局部缝隙引发渗漏。泵体内部的齿轮腔与轴承孔的同轴度要求控制在0.01毫米范围内，加工时采用一次装夹镗削成型，避免二次装夹带来的同轴度误差，齿轮高速运转时不会出现齿顶蹭泵体内壁的问题，能有效降低运转时的摩擦温升，延长泵的连续工作时长。主动轴伸出端的骨架油封安装槽做了两级台阶设计，靠近腔体一侧的台阶预留了泄压通道，当泵内部出现瞬时压力冲击时，泄漏到油封位置的油液可以通过泄压通道回流到低压腔，不会把油封唇口顶翻造成轴封漏油。连接端盖与泵体的螺栓孔做了等强度排布，靠近高压腔一侧的螺栓孔间距比低压侧小12毫米，高压升压时端盖不会因为受力不均出现翘曲变形，能把轴向泄漏量控制在极低水平。齿轮两侧的浮动侧板背面做了异形压力补偿槽，高压油引入槽内后可以把侧板均匀压向齿轮端面，磨损后能自动补偿间隙，不会因为长期运转端面磨损后容积效率快速下降。主动轴前端的安装法兰做了定位止口与安装孔的组合定位设计，和电机或者动力输出端对接时，能保证轴的同轴度，避免联轴器偏载造成的轴承受力异常，延长轴承的使用寿命。泵体外壳的散热筋顺着油液流动方向排布，运转时带出来的热量可以顺着散热筋快速散出，不用额外加装散热辅件就能满足连续工况下的温升要求。
