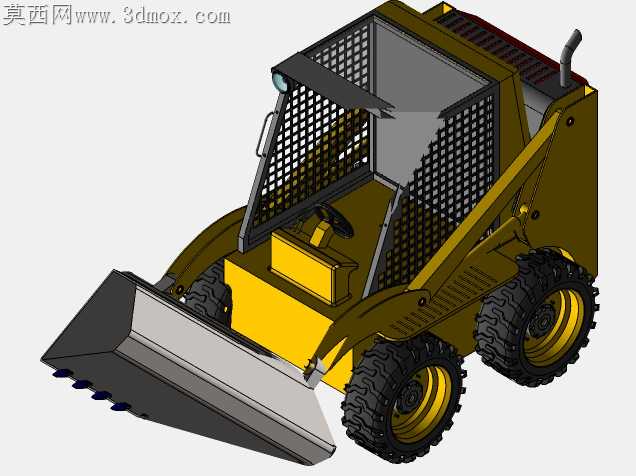

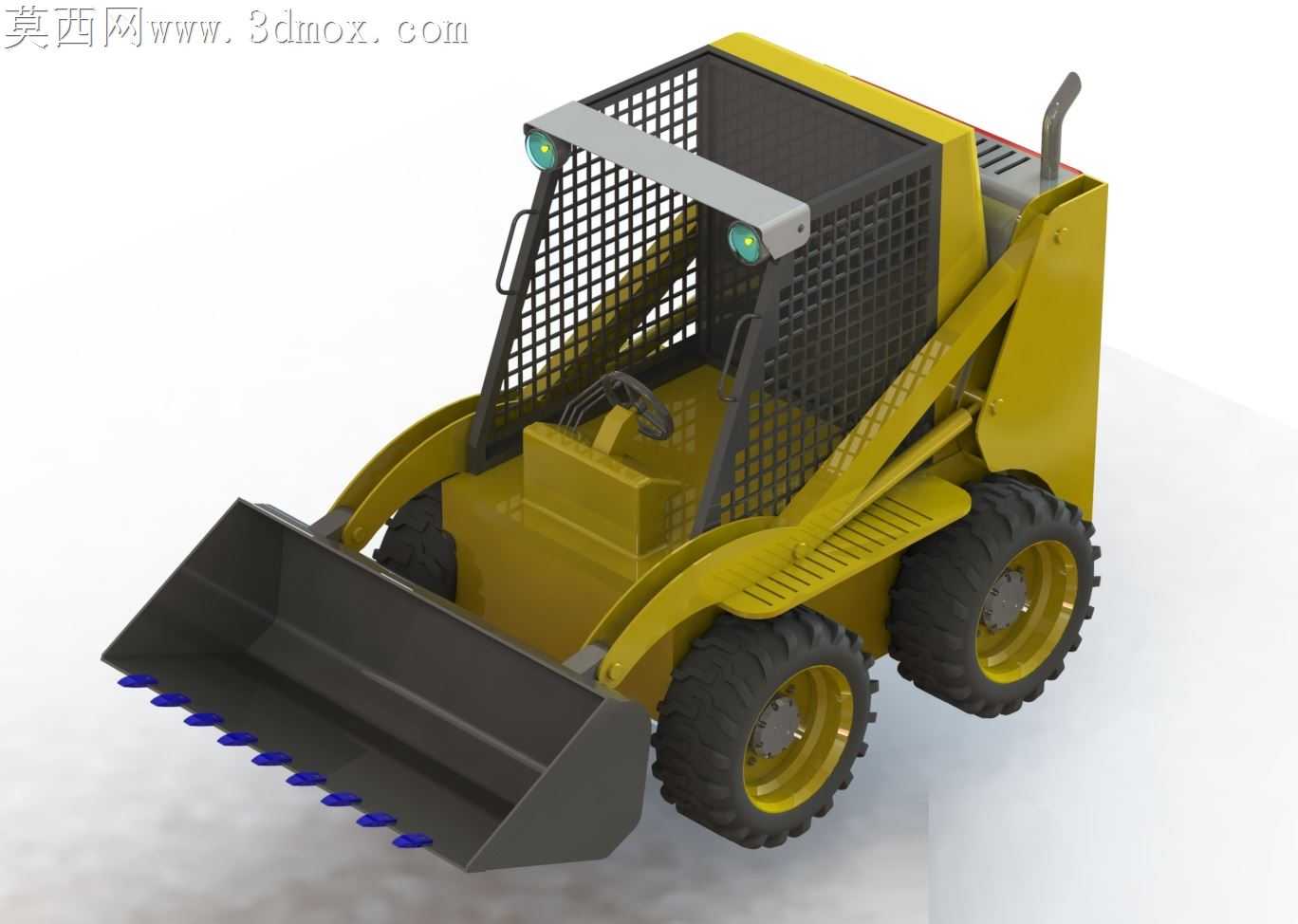

轮式滑移装载机铲运作业设备结构

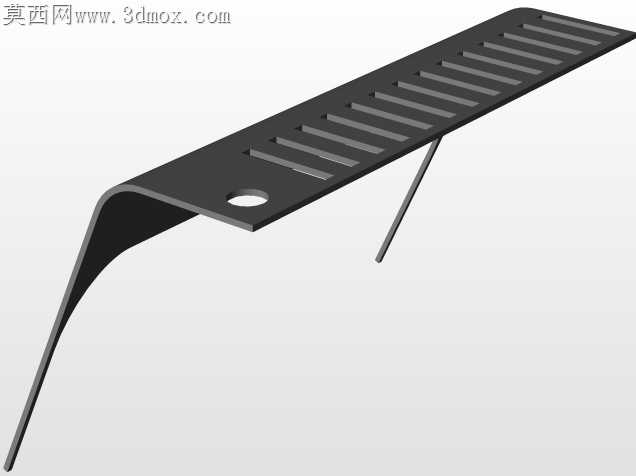

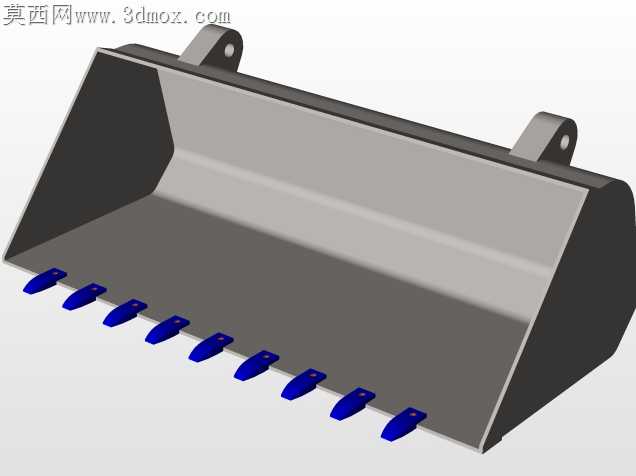

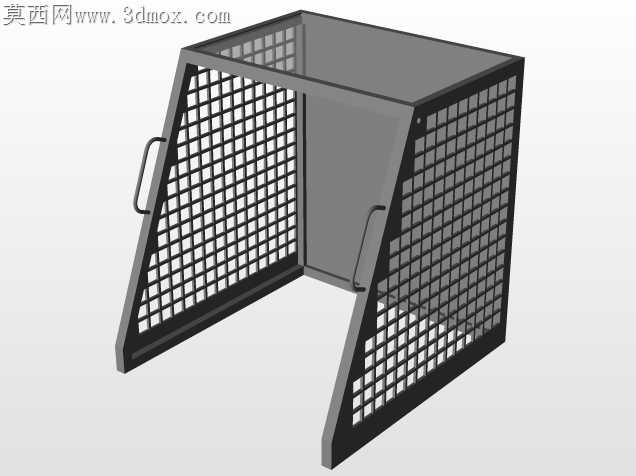

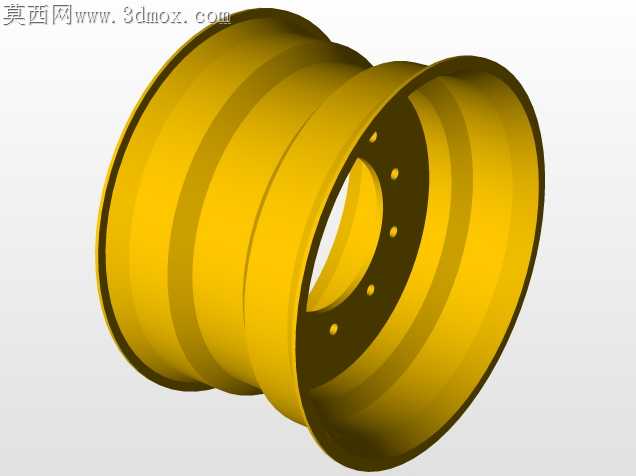

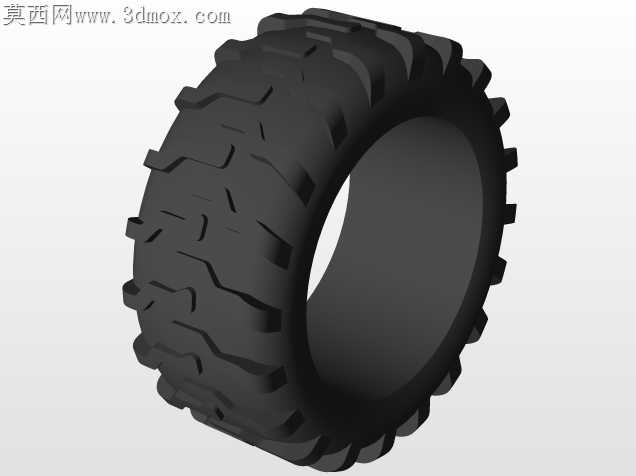

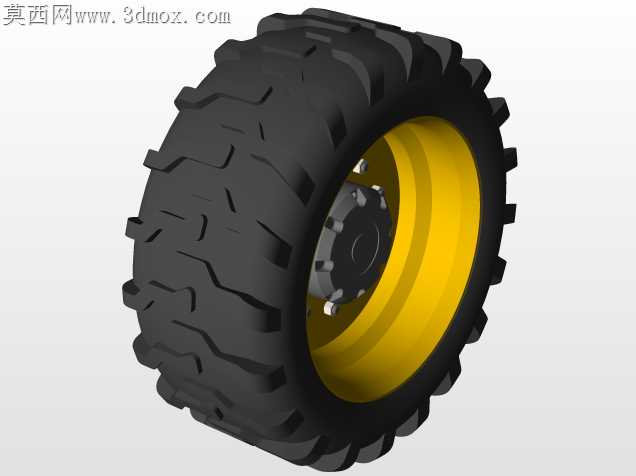

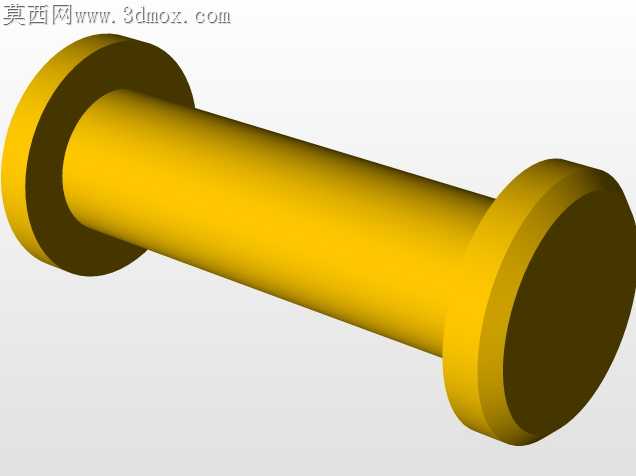

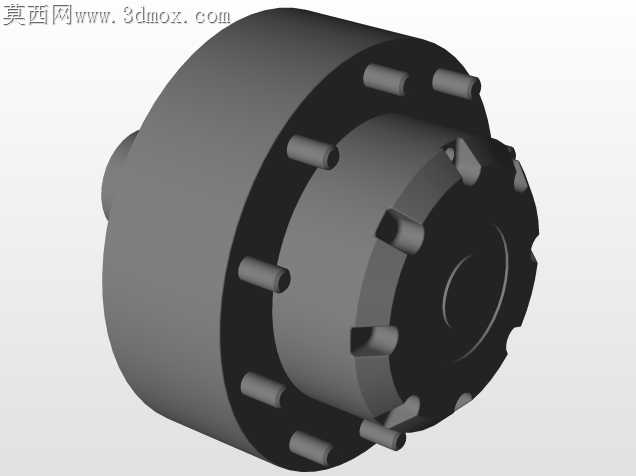

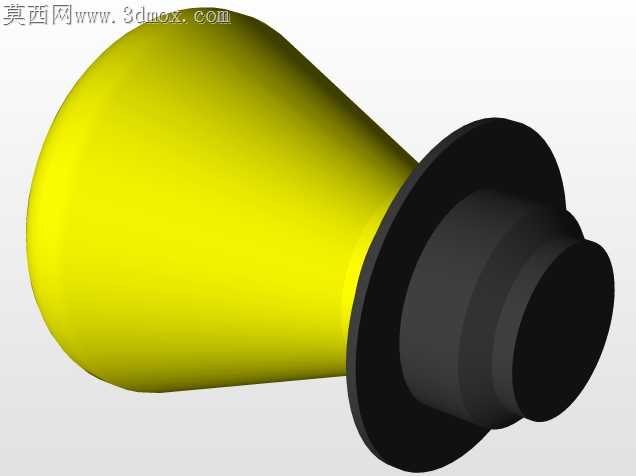

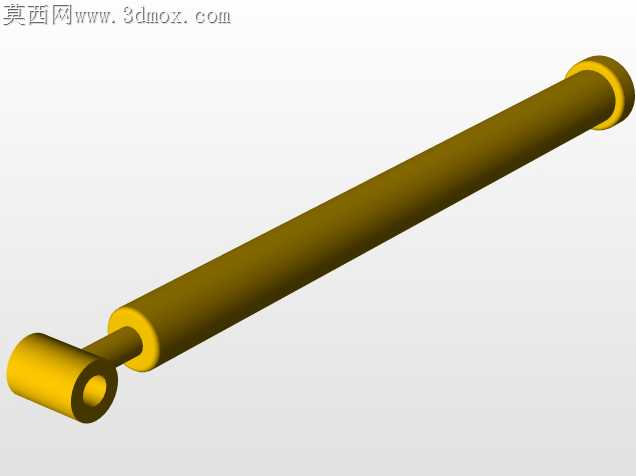

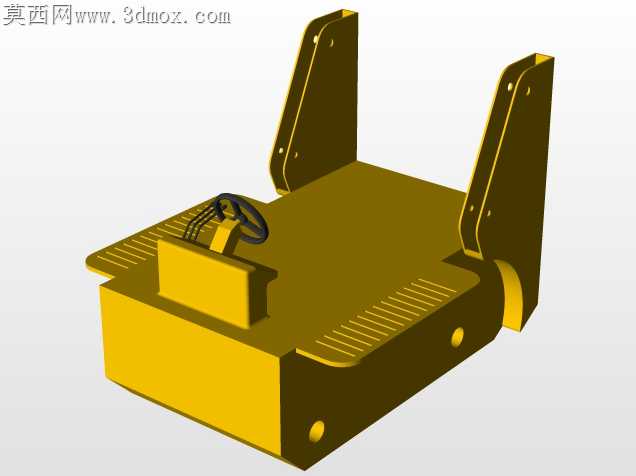

狭小场地内的铲装作业，轮式滑移设备的结构紧凑度直接决定作业边界，常规装载机的转向半径冗余在巷道、厂房内部作业时会频繁出现剐蹭，这套轮式滑移结构的设计，从加工适配的角度把每个部件的成型公差、装配余量都压到了适配小批量机加工的合理区间。铲斗斗唇的斗齿排布没有采用等距均分的常规布局，靠近斗侧的齿距比中间段窄12%，对应侧刃切削时的受力集中区，斗齿座的焊接坡口预留了3mm的钝边，避免车间焊接时出现焊穿斗板的问题，斗齿与齿座的配合间隙控制在0.15-0.2mm之间，既保证作业时斗齿不会出现旷量晃动，又能在磨损后快速敲换，不需要额外打磨修配。驾驶室的防护网采用圆钢弯折后组焊的结构，每根竖筋的弯折半径统一为8mm，适配车间常用的弯管机模具，不需要单独定制成型刀具，网格的开孔尺寸控制在45mm见方，刚好能挡住作业时飞溅的碎石，又不会遮挡驾驶员观察铲斗刃口的视线，防护网与车架的连接座采用沉头螺栓固定，螺栓头完全沉入座面，避免剐蹭到周边障碍物。轮胎与轮辋的配合面做了1:10的锥度导向，车间装配时不需要借助压力机，人工用铜棒敲击就能到位，轮辋上的配重块安装槽直接在铣削轮辋端面时一次成型，省去了后续焊接配重座的工序，也避免了焊接变形导致轮辋圆度超差的问题。车架的铰接部位没有采用一体化铸造成型的结构，而是用厚钢板切割后拼焊，每个拼接面都预留了0.5mm的铣削余量，焊接完成后再一次性镗削铰接孔，保证四个车轮的安装孔同轴度控制在0.08mm以内，避免行驶时出现轮胎偏磨。动臂与车架连接的销轴采用台阶式设计，轴肩处做了R2的圆角过渡，对应热处理时的应力释放需求，避免销轴在重载冲击下从轴肩位置断裂，销轴的注油孔开在轴端中心位置，日常保养时不需要探到车架缝隙里就能完成注油。发动机舱的散热格栅采用冲压成型的百叶窗结构，每片百叶的倾斜角度为27度，既能引导气流顺着舱体流向散热器，又能阻挡作业时扬起的尘土直接附着在散热片上，格栅与舱体的连接采用快拆式卡扣，日常清理散热器时不需要拧动螺栓，徒手就能拆下格栅。液压管路的排布全部沿着动臂内侧的走线槽固定，管卡之间的间距控制在300mm，避免设备滑移转向时管路出现大幅度摆动磨损，管路的弯曲半径全部大于管径的3倍，适配车间常用的弯管器加工范围，不需要采购定制的成型管路，后期维护替换时能直接用标准液压管现场弯制。
