FPV穿越机专用迷你高清摄像头结构设计

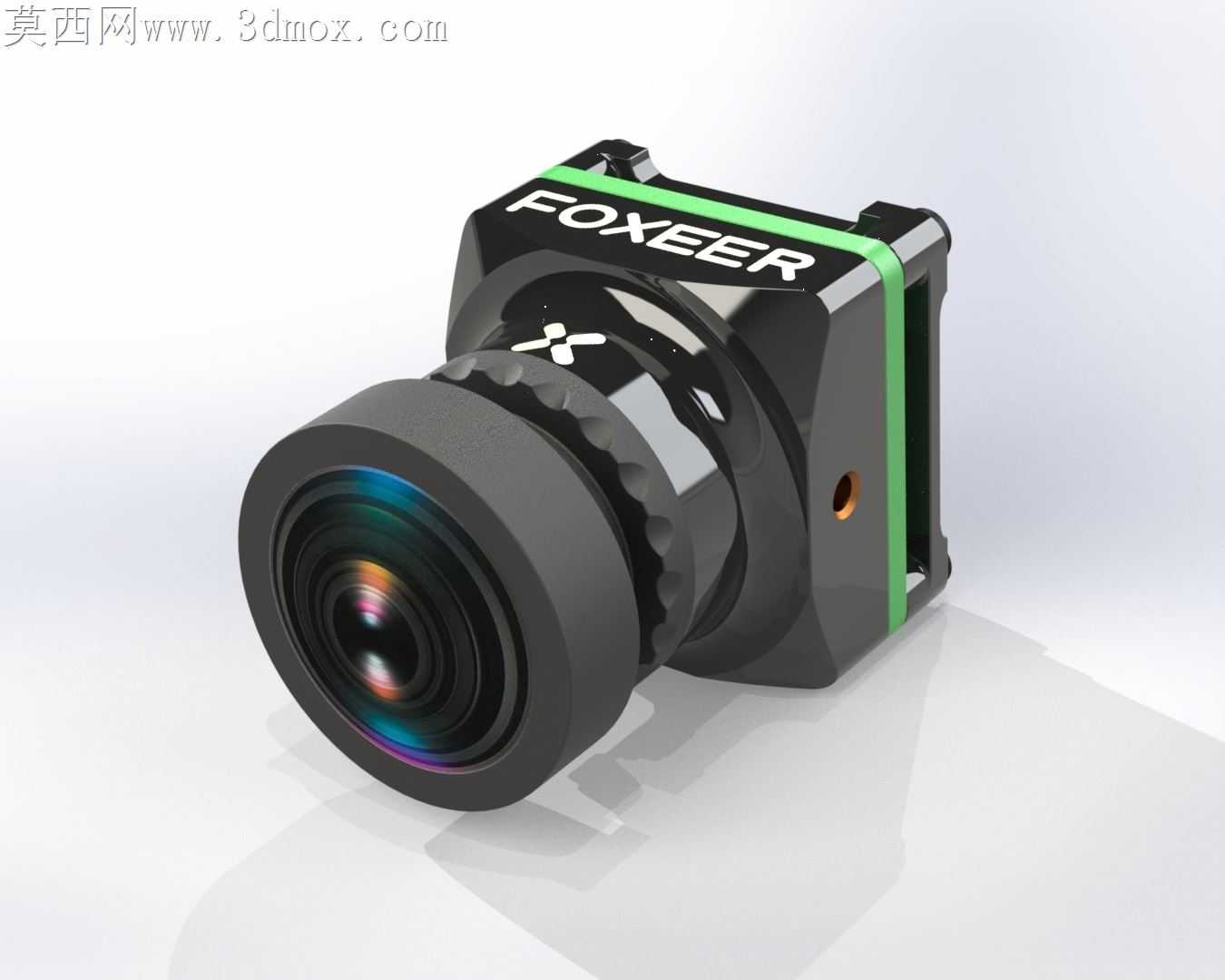

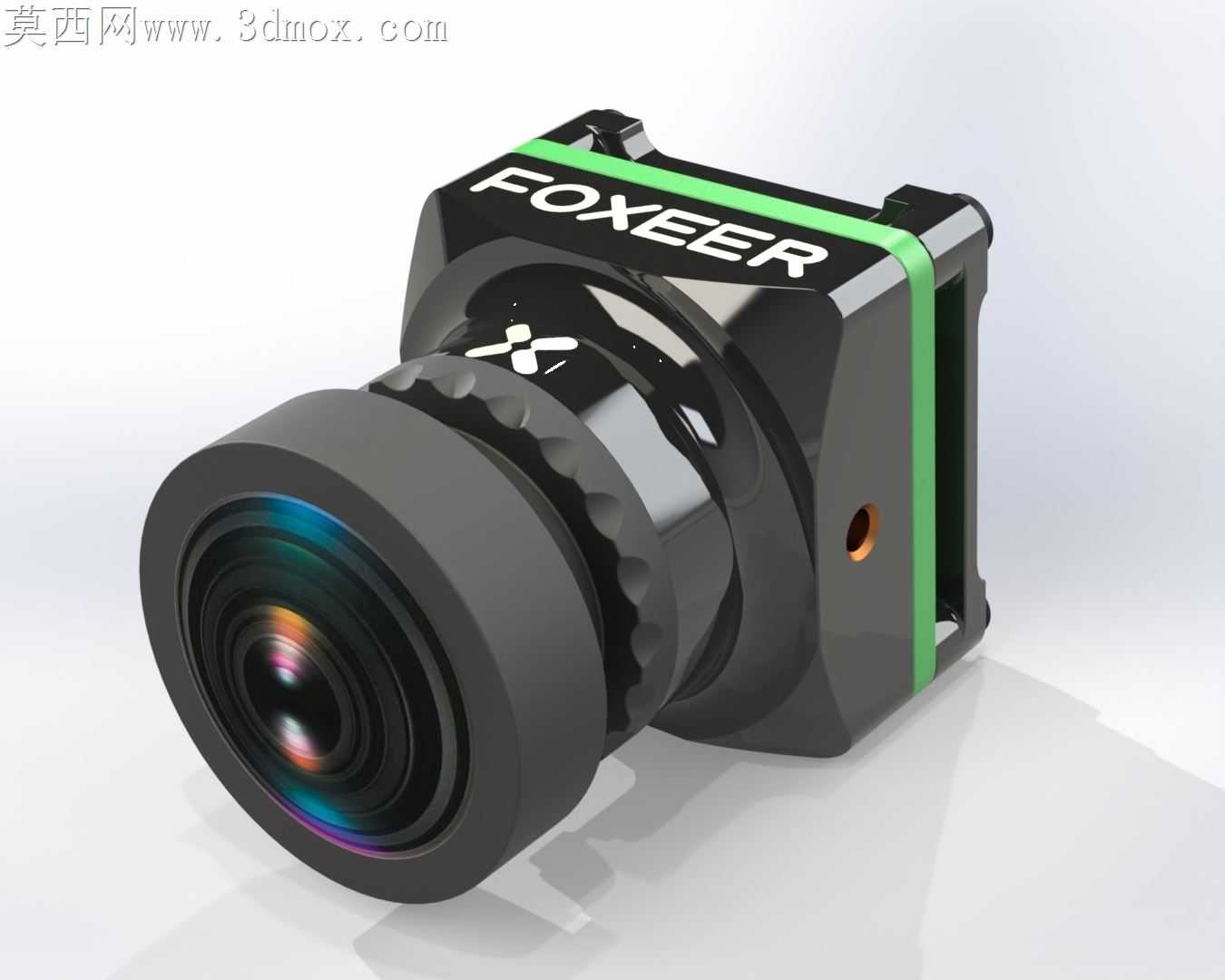

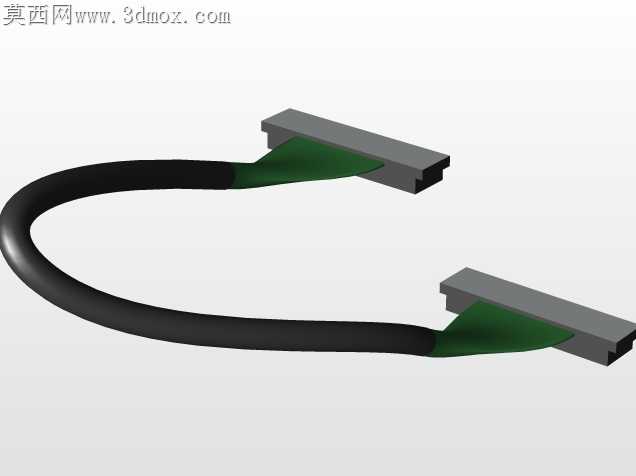

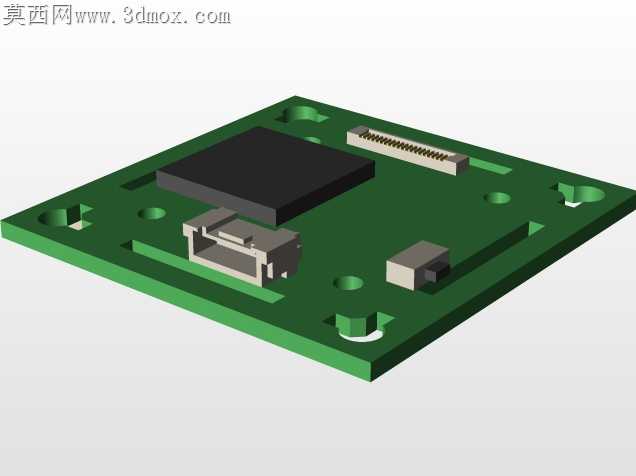

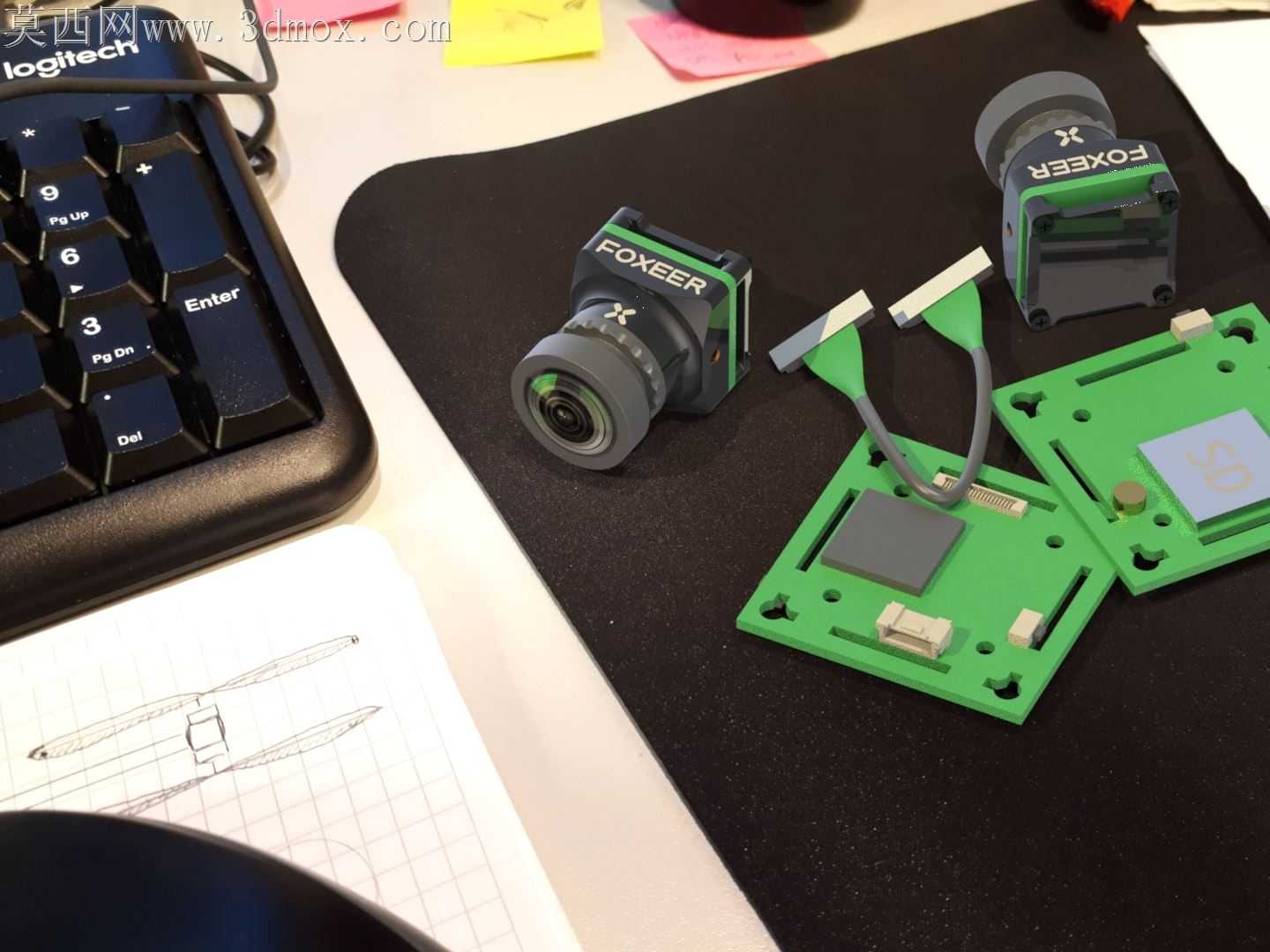

FPV穿越机飞行时的高频振动、炸机冲击是机载摄像头最常面对的工况，常规消费级摄像头的壳体结构根本扛不住这类瞬时冲击，镜头光轴偏移、接插件松脱是炸机后最常见的故障。这款迷你FPV摄像头的结构设计，从抗振防松的核心需求出发做了多处细节打磨。镜头外圈的防滑齿纹没有做等距规整排布，靠近壳体安装位的齿高比外侧低0.2mm，既保留了手动调焦时的阻尼触感，又避免调焦环转动到极限位置时和侧方安装凸台发生剐蹭，调焦行程的两端都预留了0.15mm的安全间隙，不会出现拧到尽头卡滞崩齿的问题。壳体侧面的绿色装饰条并非单纯的外观标识件，它嵌在壳体前后盖的拼接缝内，材质选用邵氏硬度60A的软胶，装配时能填充前后盖拼接处的0.1mm公差间隙，飞行时机身的高频振动会被这圈软胶条吸收大半，不会出现前后盖硬接触产生的共振异响，也能阻挡飞行时扬起的细尘从拼接缝钻进壳体内部污染CMOS传感器。镜头前端的镜片压圈没有采用常规的螺纹旋紧结构，改成了三点卡扣式压合，压圈和镜筒的配合公差控制在0.02mm以内，压合后不会因为飞行振动出现松脱移位，也避免了螺纹旋紧时可能产生的镜片偏斜问题，保证光轴和成像平面的垂直度误差控制在0.01mm以内，不会出现画面边缘虚焦的情况。壳体侧面的安装孔做了沉台设计，安装螺丝拧入后螺丝头完全沉入沉台内，不会突出壳体表面，炸机时机身剐蹭障碍物不会直接撞到螺丝头导致安装座开裂，沉台边缘还做了0.3mm的圆角过渡，应力集中系数比直角沉台降低40%，多次冲击后也不容易出现裂纹。壳体尾部的出线槽做了内高外低的斜口设计，线材穿出后自然向下倾斜，飞行时的气流不会顺着线材和槽壁的缝隙往壳体内灌，斜口边缘的圆角也能避免长期振动下线材外皮被槽壁割破，造成信号中断的问题。镜筒和主体壳体的配合面做了一圈0.1mm深的储胶槽，点胶固定时多余的胶水会流入储胶槽内，不会溢到镜头调焦环的缝隙里把调焦环粘死，储胶槽的存在也让胶水的粘接面积比平面对接大了30%，粘接强度完全能承受1000g以上的冲击加速度，炸机时镜筒不会和主体壳体脱开。
