桌面级开源三轴协作机械臂结构设计

　　这款桌面三轴机械臂的设计初衷，是填补小型桌面作业场景下低成本自动化执行机构的空白，区别于工业级重载机械臂的大体积、高成本特性，该结构将安装边界控制在普通办公桌的可用范围内，底座占用直径不超过200mm，完全展开后最大作业半径约320mm，竖直方向有效行程约280mm，不需要额外的大型安装基座，直接放置在平整桌面即可完成固定，适配创客空间、高校教学实验室、小型电子装配工位的空间条件。

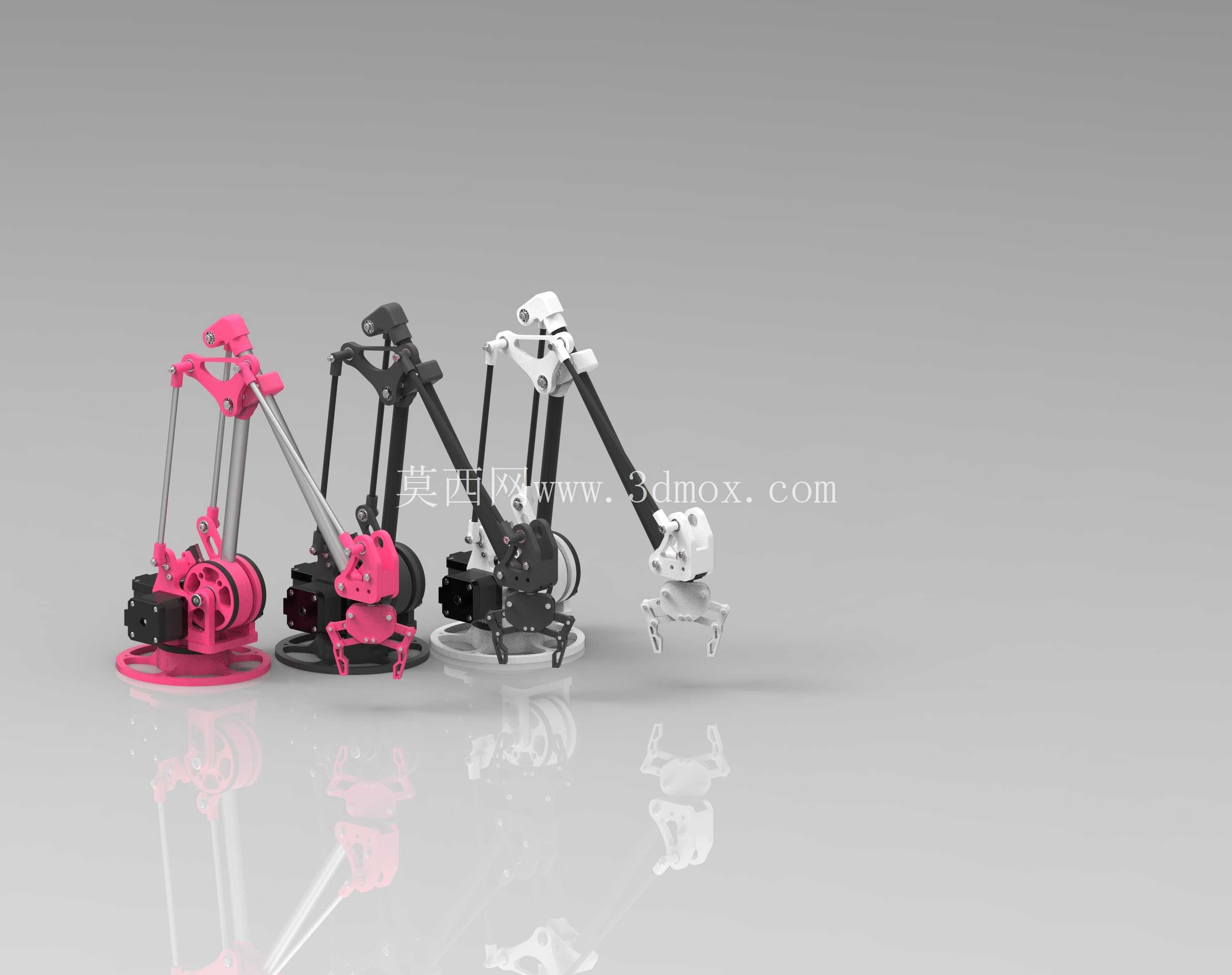

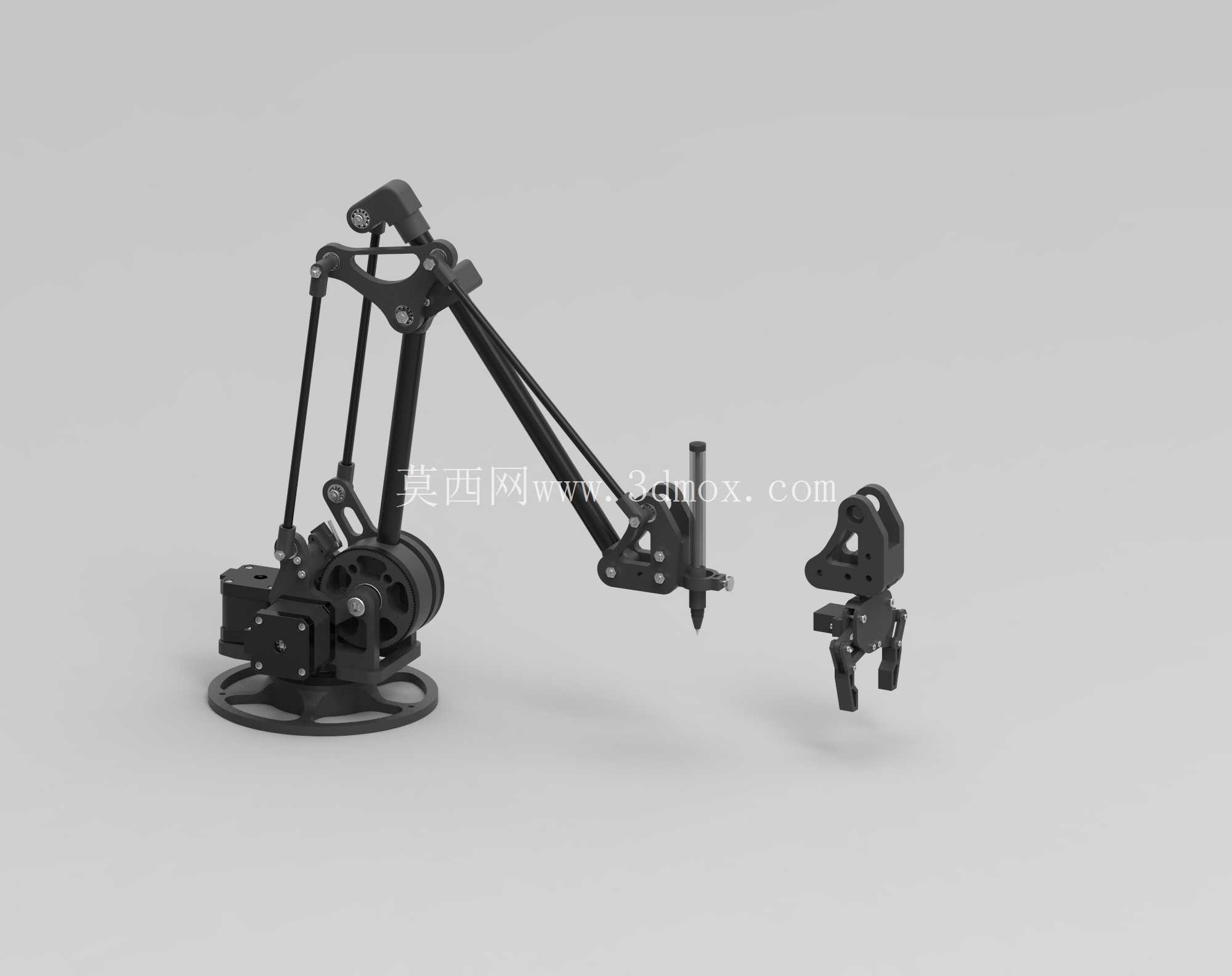

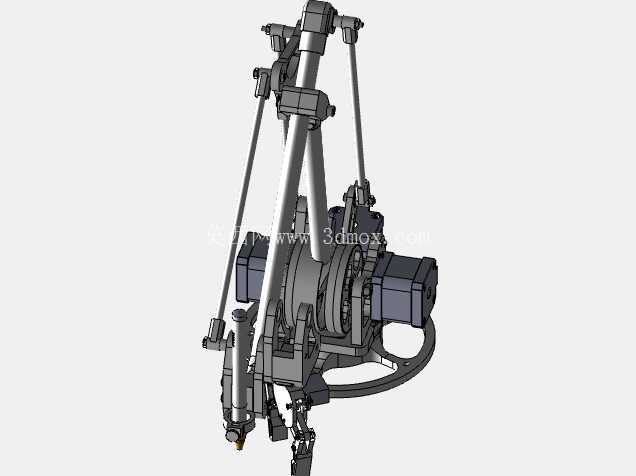

　　从结构设计思路来看，该机械臂采用并联杆加串联关节的混合构型，大臂与小臂部分使用平行四边形连杆结构传递动力，将驱动舵机的安装位置尽可能向底座侧集中，降低运动臂杆的自身重量，以此提升末端负载能力与运动响应速度，同时平行四边形结构可以在运动过程中保持末端执行器的水平姿态，不需要额外增加腕部旋转关节即可满足平面拾放作业的姿态要求，简化了控制逻辑与结构复杂度。关节部分的设计充分考虑了桌面设备的维护便捷性，所有转动副均采用标准深沟球轴承作为支撑，减少运动过程中的径向窜动，重复定位精度可以控制在0.5mm以内，满足小型电子元件分拣、3D打印工件取放、教学演示等场景的精度要求；驱动单元选用标准数字舵机，安装位预留了通用舵机的安装孔位，使用者可以根据自身负载需求更换不同扭矩的舵机产品，不需要重新修改臂杆的结构模型。

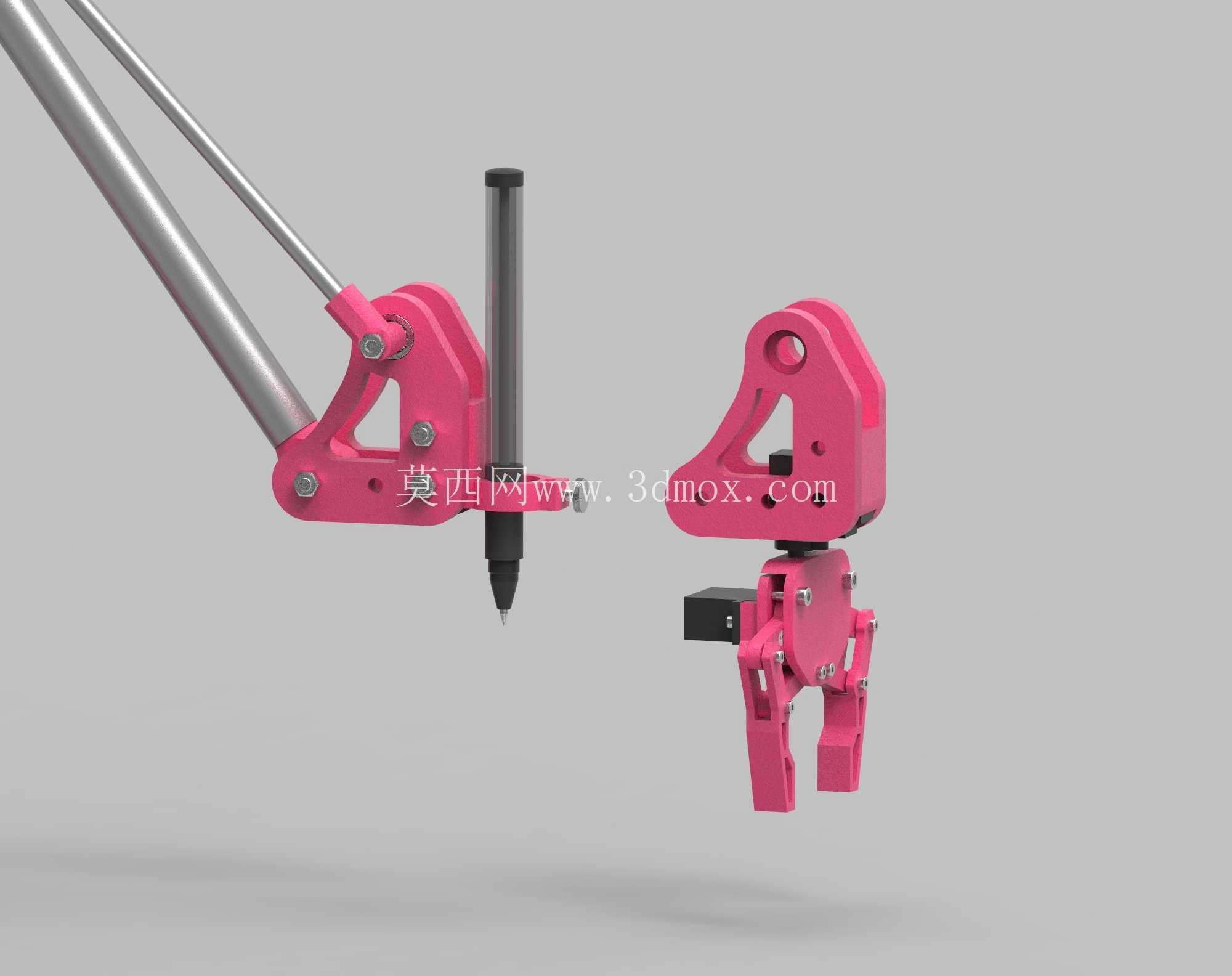

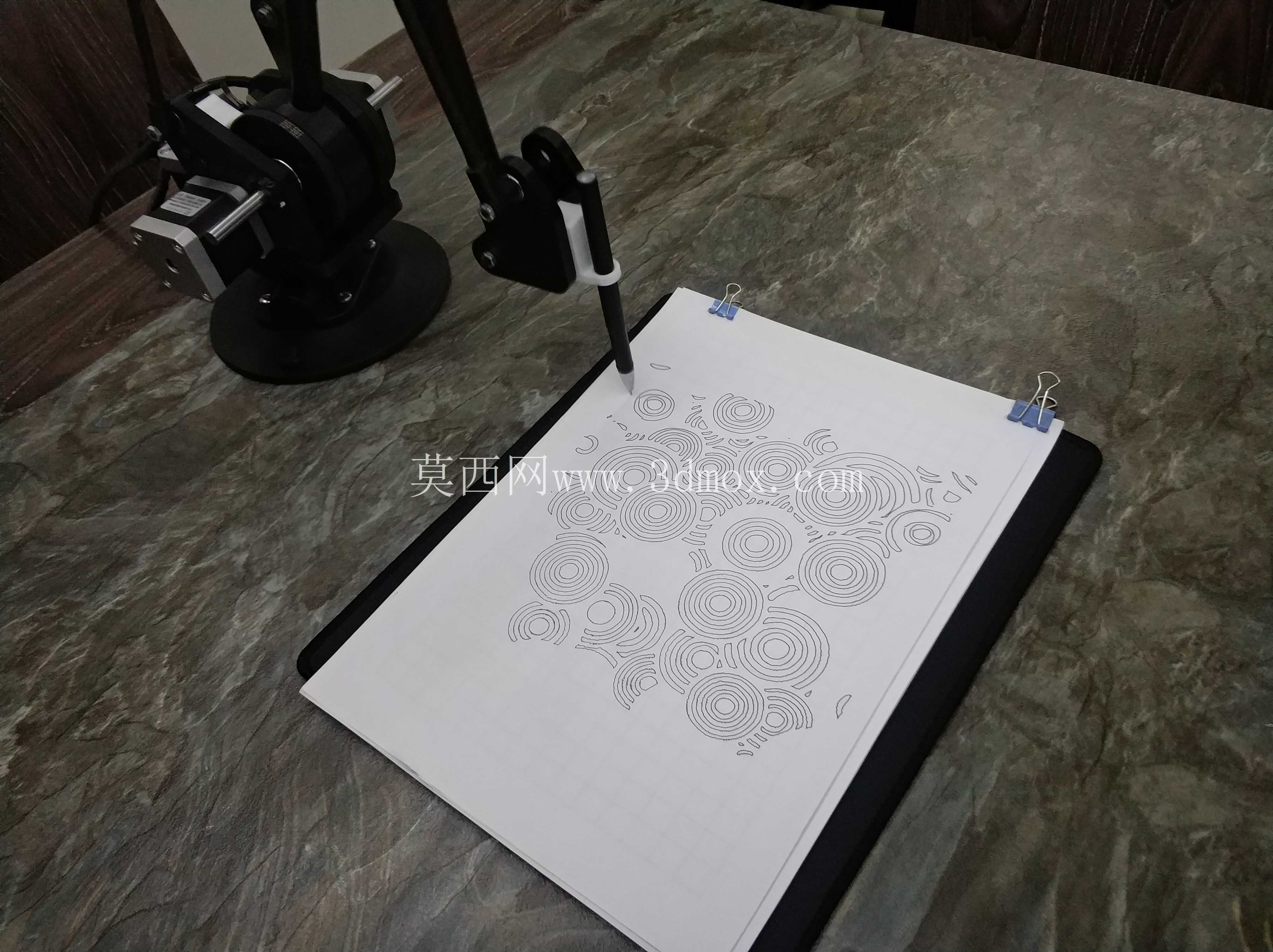

　　末端执行器采用自适应夹爪设计，夹指的开合行程最大可达45mm，夹持面贴有防滑硅胶垫，可以稳定抓取重量不超过500g的规则或异形小件，夹爪部分采用快换接口设计，可根据作业需求更换吸盘、画笔、探针等不同功能的末端工具，拓展设备的实际用途。在实际应用场景中，该机械臂可作为高校机械电子、自动化专业的教学实训载体，学生可以基于现有结构完成运动学正逆解计算、轨迹规划编程、视觉抓取二次开发等实训内容，不需要从零开始设计机械结构，大幅降低实训项目的准备周期；在小型创客工坊中，该机械臂可搭配3D打印机、激光雕刻机完成工件的自动上下料作业，也可独立完成小型零件的分拣、排列、点胶等轻量化工序；面向个人爱好者群体，该结构的所有非标准零件均可通过桌面级FDM3D打印机制作，标准件均可从常规五金渠道采购，整体制造成本控制在极低的区间，适合个人爱好者搭建个人桌面自动化工作站。

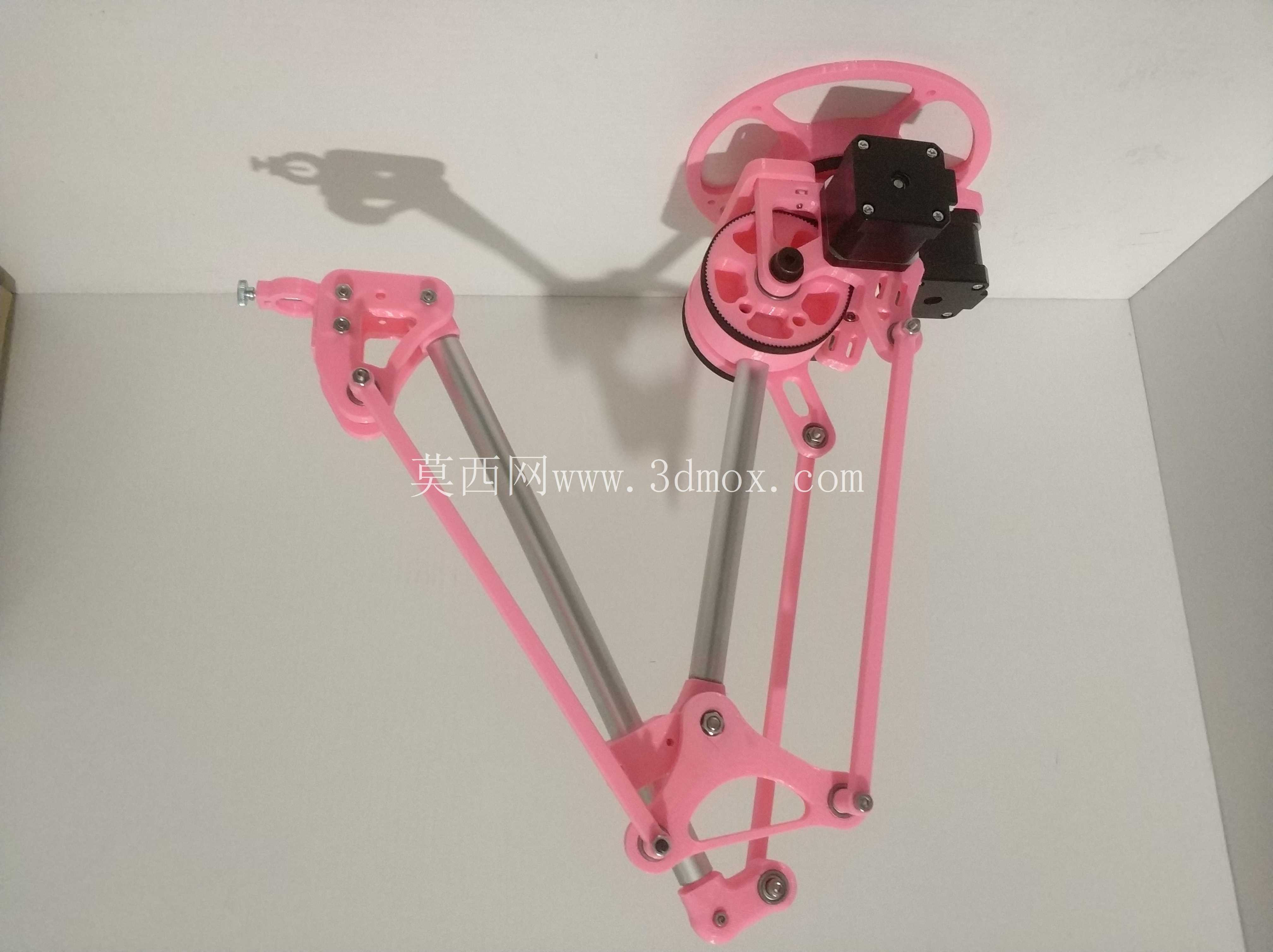

　　结构设计过程中充分考虑了3D打印工艺的成型特性，所有非标准零件的壁厚均设置为2mm以上，避免打印过程中出现翘曲、开裂问题，零件的安装孔位均预留了0.2mm的装配公差，不需要二次打磨即可完成装配，连杆部分的受力位置做了局部加厚处理，避免长时间运动后出现结构变形；走线槽集成在臂杆内部，所有驱动线缆可从臂杆内部穿行至底座控制板位置，避免运动过程中线缆与臂杆发生干涉，也提升了设备整体的外观整洁度。安装边界方面，机械臂在全行程运动过程中的最大横向外廓尺寸不超过400mm，作业过程中不会超出桌面常规使用范围，底座预留了四个M4的安装孔位，在需要更高稳定性的场景下，可以通过螺栓将底座固定在工作台面上，进一步提升高速运动下的设备稳定性，不需要定制专用的安装支架。
