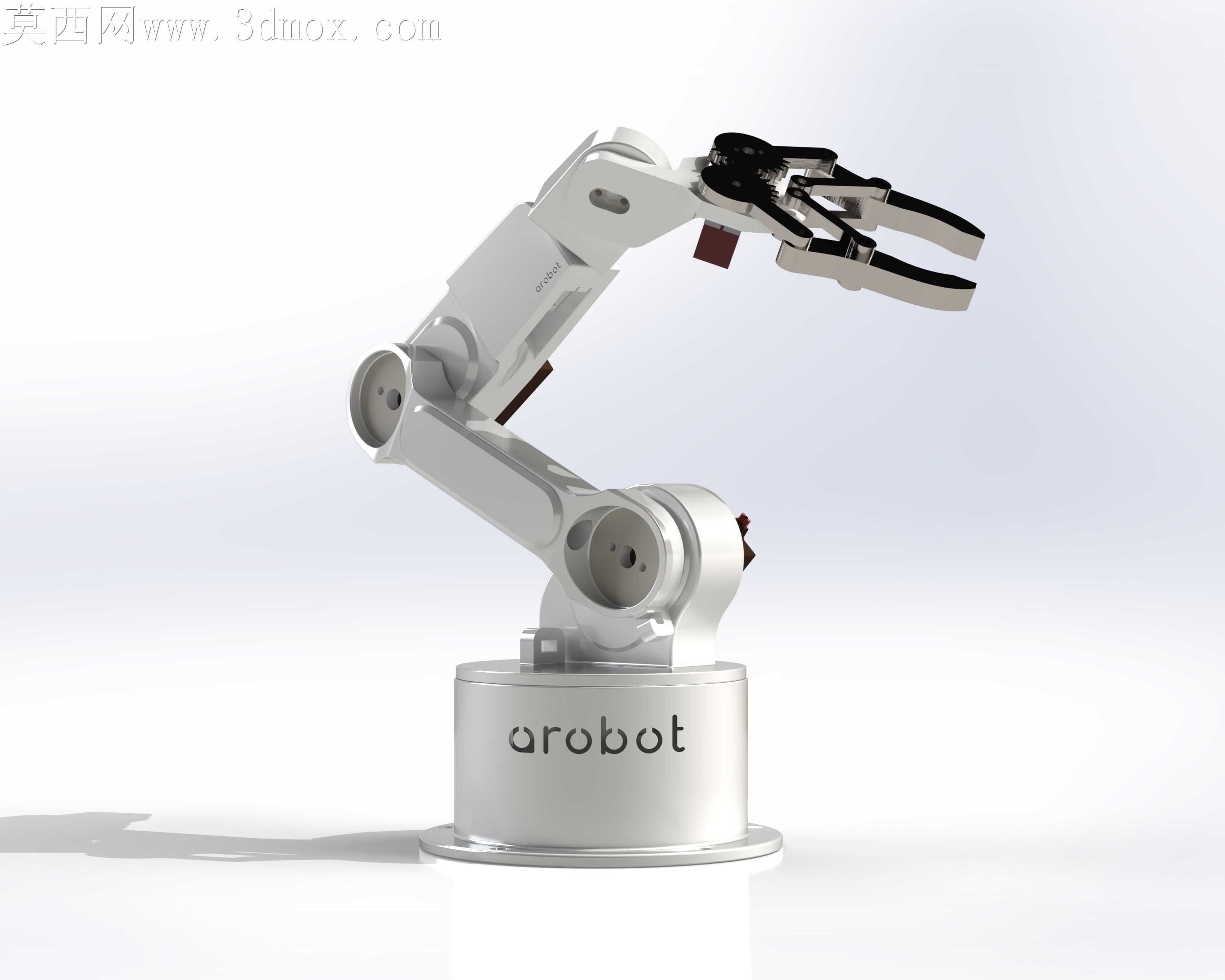

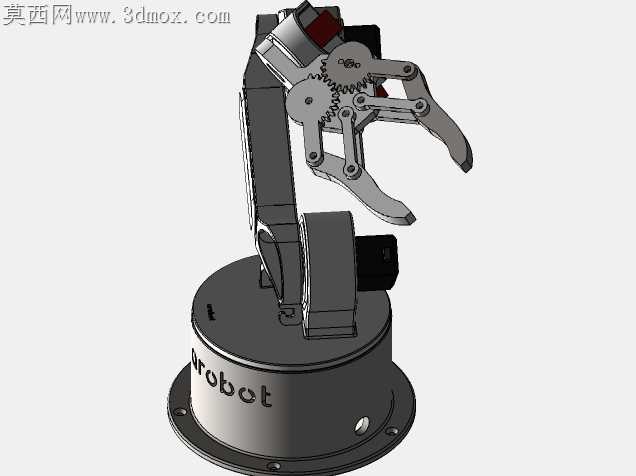

五自由度夹持式工业机械臂结构设计

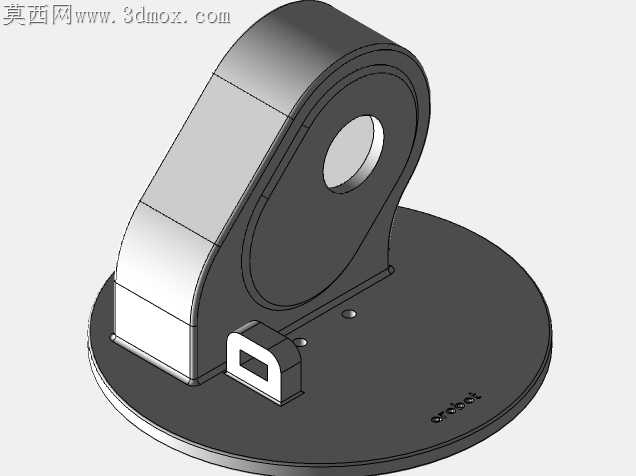

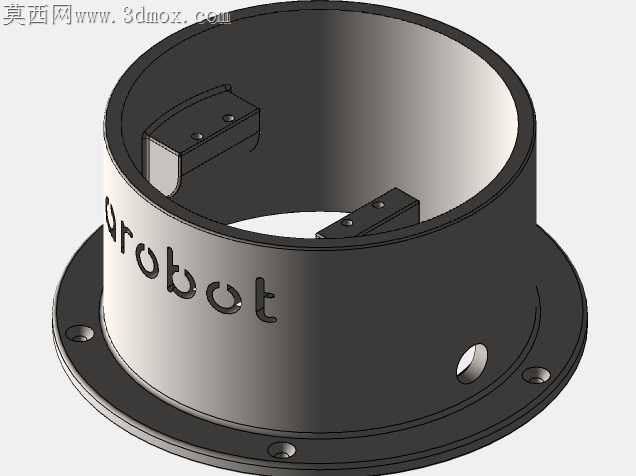

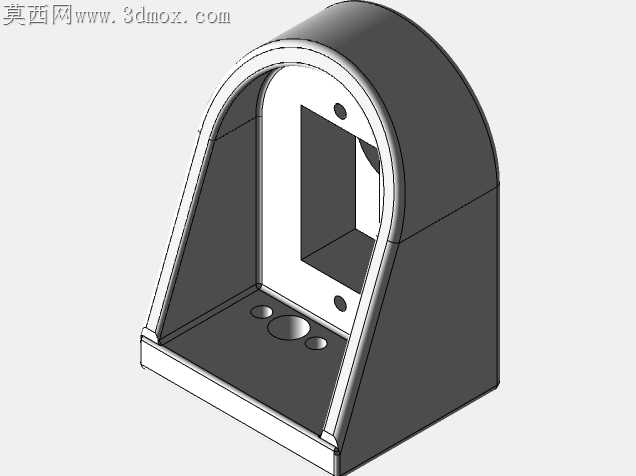

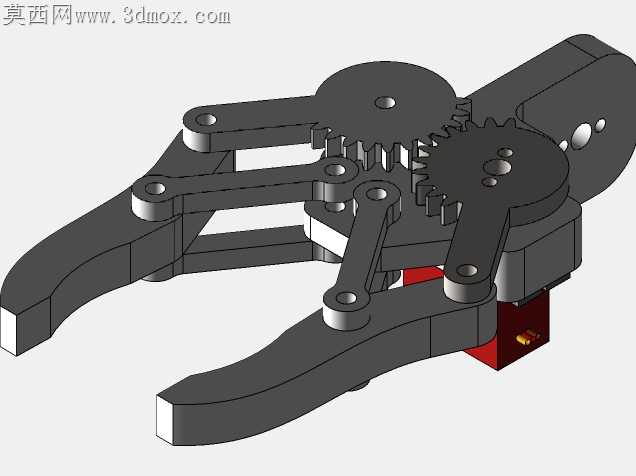

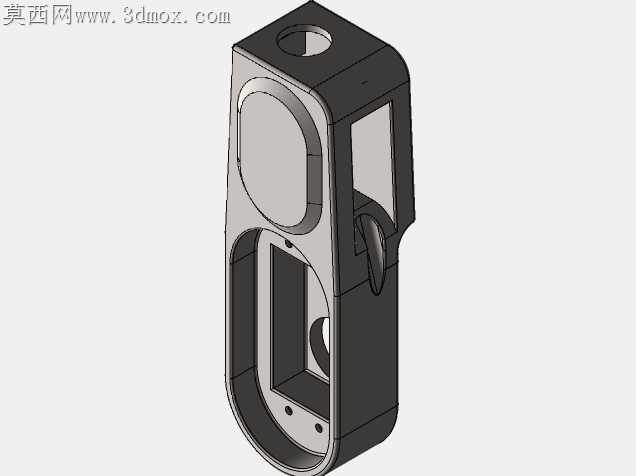

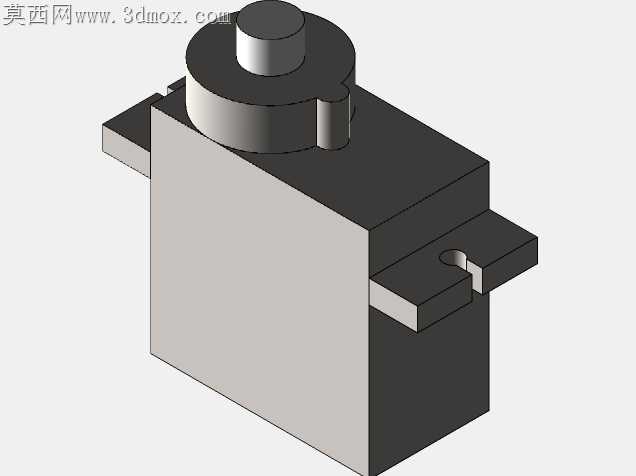

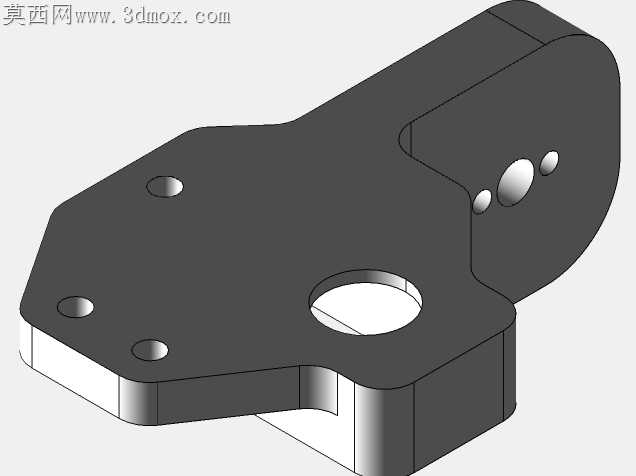

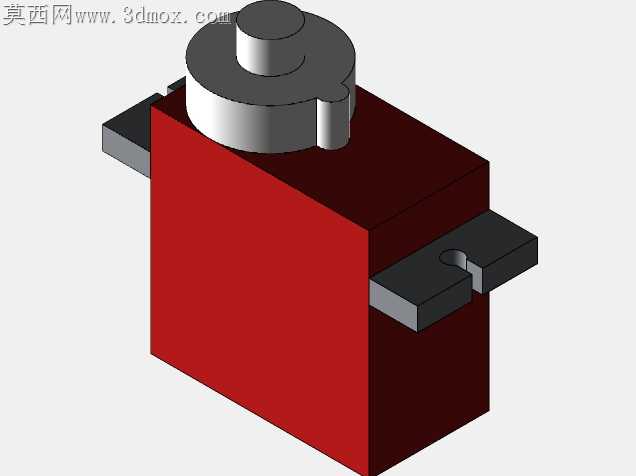

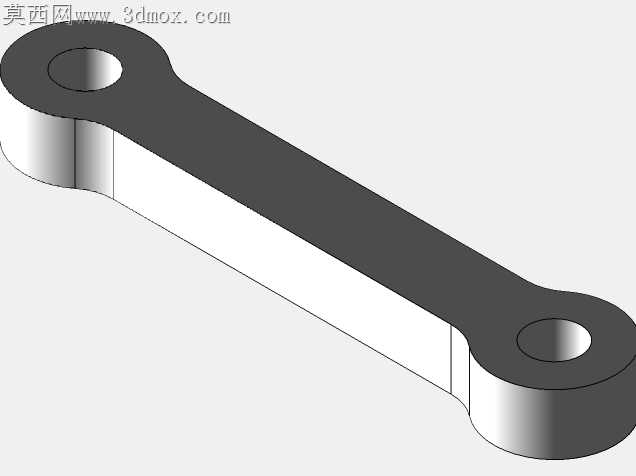

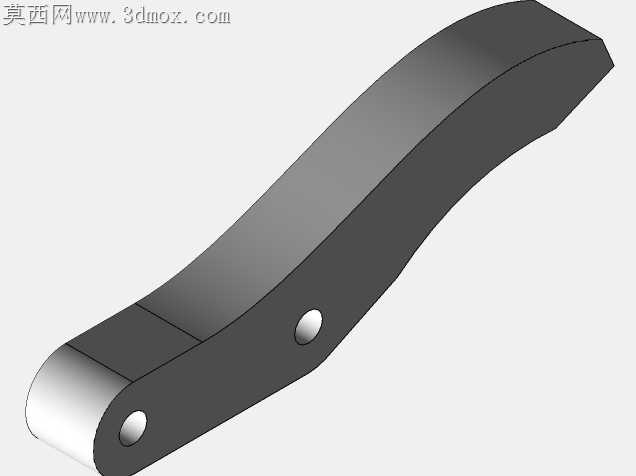

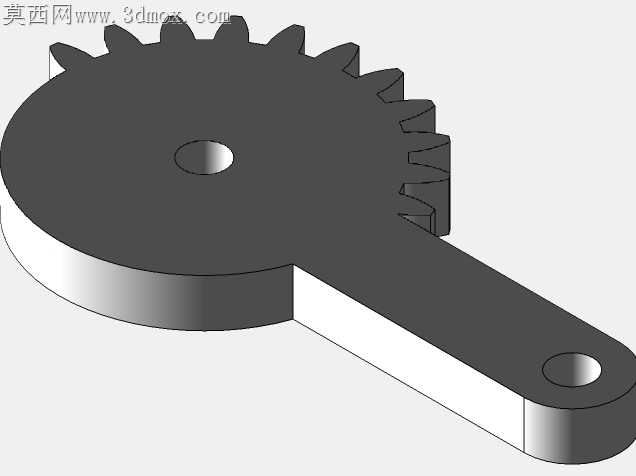

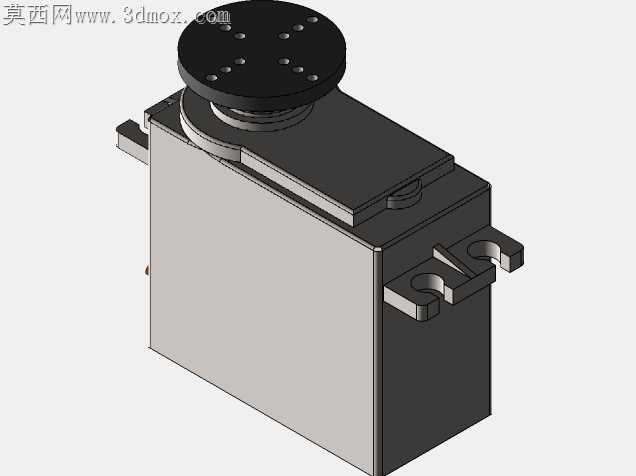

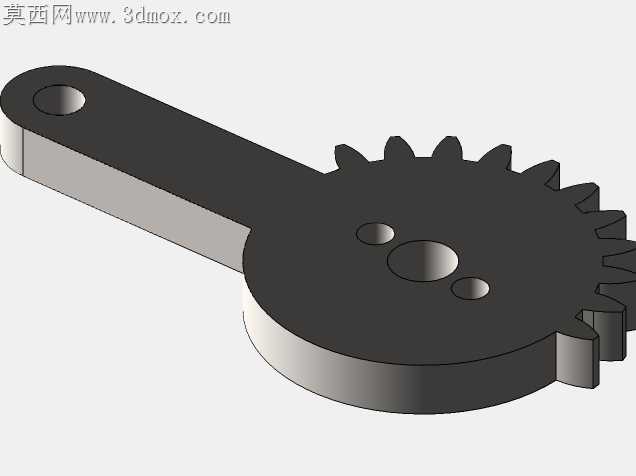

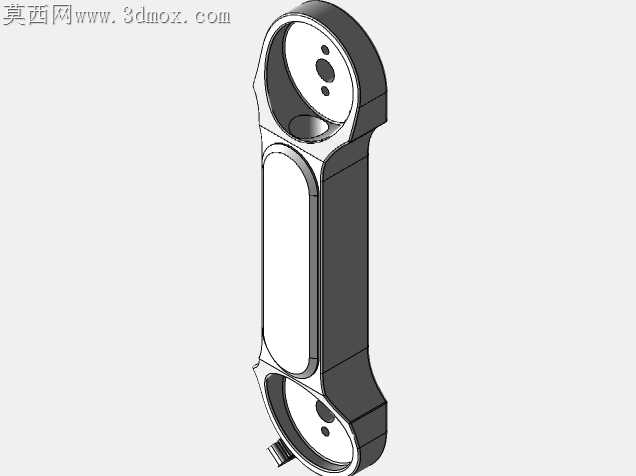

小负载教学实训场景里的机械臂，最容易被忽略的是关节处的走线磨损问题，很多初版设计把动力线和信号线直接贴在臂段外侧，反复回转弯折后不出三个月就会出现线皮破损、信号丢包的故障，这款五自由度机械臂在关节衔接处做了内嵌式走线槽，槽口边缘做了R2的圆角过渡，没有尖锐棱边剐蹭线缆，臂段内部预留了3mm的走线间隙，哪怕是带屏蔽层的编码器线也能顺畅穿过，不会在臂体摆动时被挤压卡滞。基座和第一回转关节的衔接面，没有采用常见的平面直连结构，而是做了一圈嵌入式止口，止口配合公差选了H7/g6的间隙配合，既保证装配时能快速定位，不会出现回转中心偏移的问题，又能避免长期负载转动后基座连接螺栓受径向剪切力断裂，止口外侧还留了0.5mm的密封胶槽，实训车间里的切削粉尘、冷却液溅沫不会渗进关节轴承里，能大幅降低日常维护的频次。末端夹爪的指节部分，没有做一体化的刚性结构，而是在指根处加了碟形弹簧缓冲结构，夹持不同硬度的工件时，能自适应调整夹持力，不会因为舵机扭矩输出过大夹坏塑料、薄铝这类易损工件，夹爪的夹持面做了交叉网纹滚花，滚花深度控制在0.3mm，既不会在工件表面留下过深的压痕，又能保证夹持光滑圆柱件时不会出现打滑脱落。臂段的壁厚没有做等厚设计，关节连接的受力区域壁厚加到4mm，臂身中间非受力区域壁厚减到2.5mm，在保证整体结构刚性满足1kg额定负载的前提下，把臂体自重降低了近20%，关节舵机的负载压力更小，反复启停时的抖动幅度也能控制在0.1mm以内，不会因为臂体过重导致舵机过热丢步。每个关节的限位结构没有单独加装外置限位块，而是直接在臂段的衔接凸台上做了一体化的限位挡边，省去了额外安装限位零件的工序，装配时不用反复调整限位块的位置，就能把每个关节的回转角度控制在设计范围内，不会出现关节过转拉扯内部线缆的问题。关节处的轴承安装位做了0.02mm的过盈配合，装配时不用额外涂紧固胶，靠公差配合就能把轴承牢牢固定在安装位里，后期维护更换轴承时也不会因为胶层残留导致安装位磨损，夹爪的开合联动处用了自润滑铜套，不用定期加注润滑脂，长时间反复开合也不会出现卡顿旷量，很适合教学实训场景下的高频次操作演示。
