三自由度并联三角机器人机械结构设计

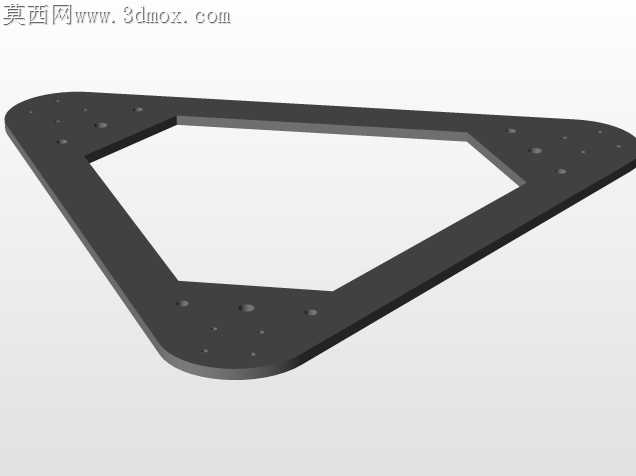

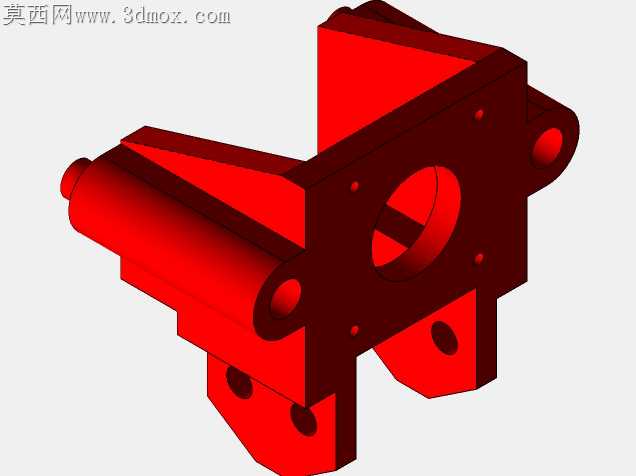

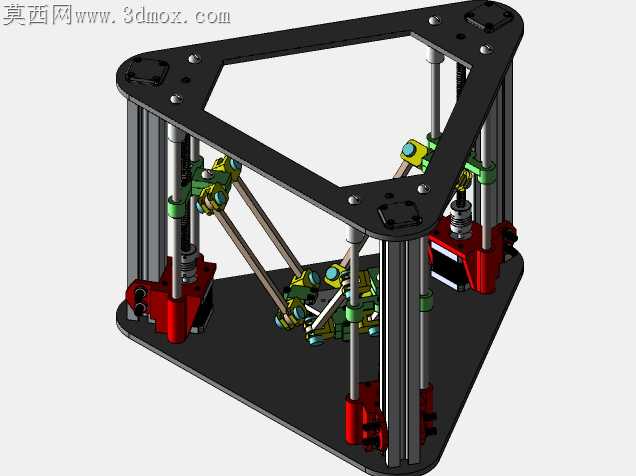

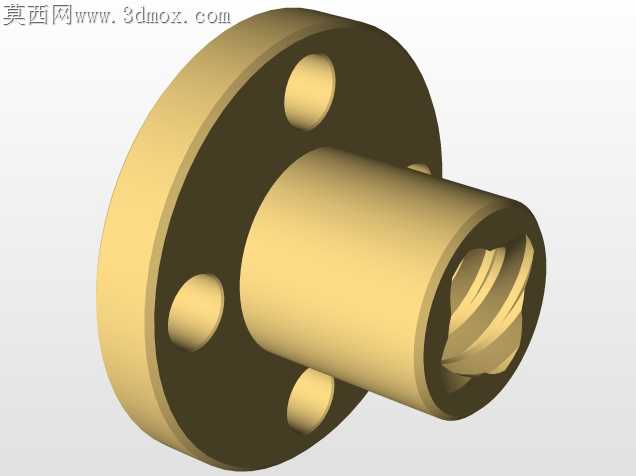

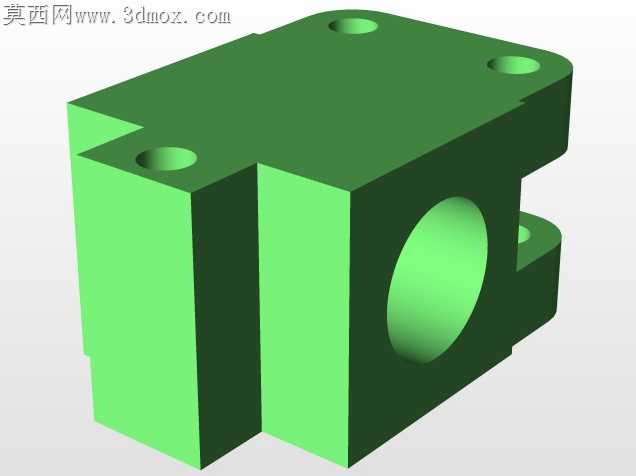

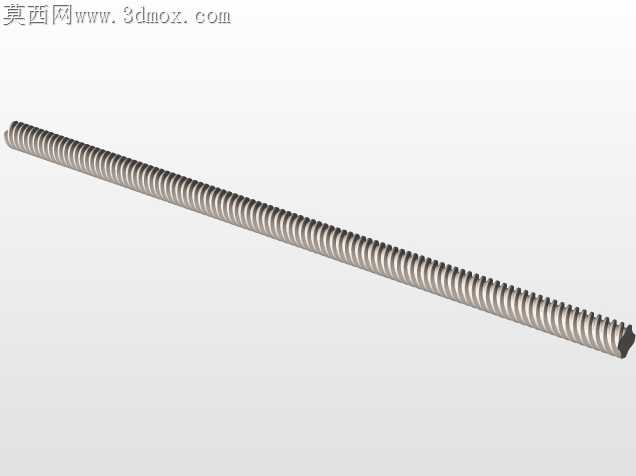

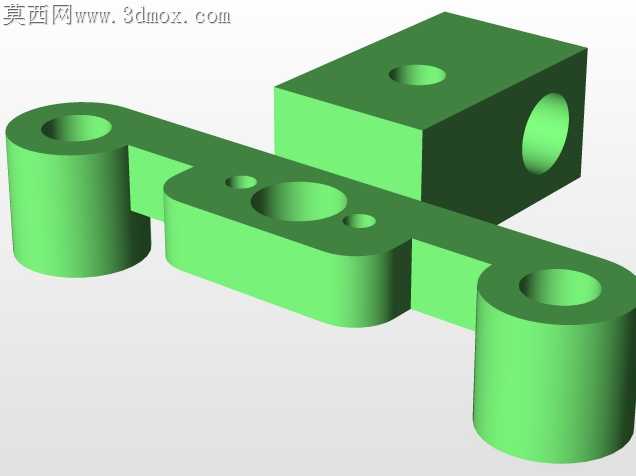

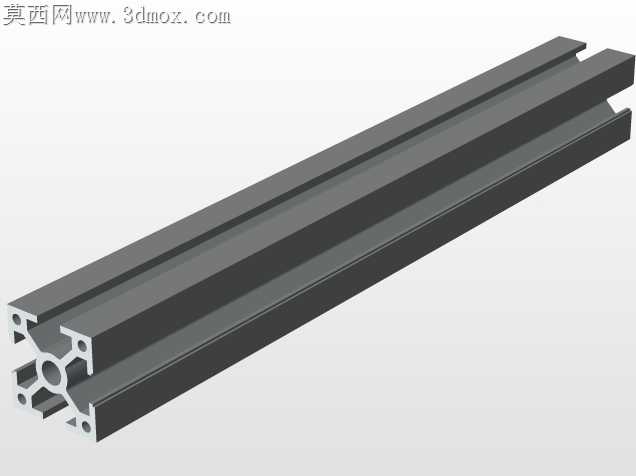

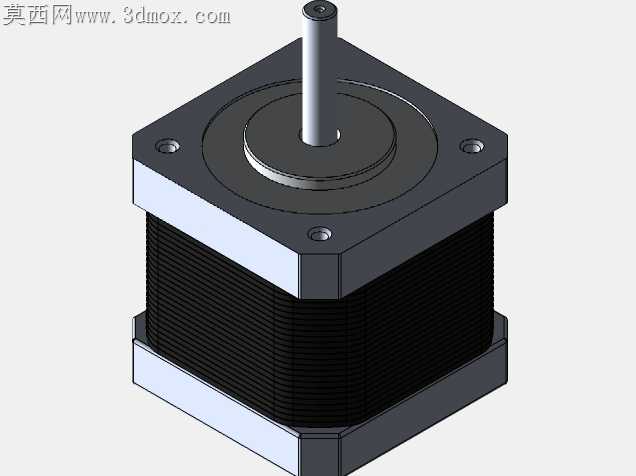

并联构型的机器人在高速分拣、轻载快速搬运场景里，最容易被忽略的是静平台与动平台之间的杆件铰接点公差累积问题，传统三角机器人在装配时经常出现三支驱动臂杆长偏差超0.02mm就会导致动平台运动卡滞、重复定位精度骤降的问题，这套结构在铰接座的设计上做了针对性的适配调整。上下三角平台的边角安装位没有采用一体式铣削的铰接凸台，而是做了分体式的红色铰接支座，支座与平台板之间通过定位销加螺栓锁紧，加工时不需要在整块三角板材上做五轴联动铣削铰接孔，普通三轴铣床就能完成平台板的平面加工，铰接支座单独加工后再做装配选配，能把单支臂的杆长误差控制在0.01mm以内，大幅降低了加工精度要求带来的成本抬升。导向光轴与平台的配合位没有采用过盈压装的设计，而是在平台板对应位置预留了台阶孔，光轴端部穿入后通过顶部的压块锁紧固定，压块与平台板之间的微调间隙能补偿光轴自身的直线度误差，避免三根光轴安装后平行度偏差导致的滑动副卡涩。臂杆与铰接座之间的关节轴承选用了带自润滑衬套的款式，支座上预留的注油通道能直接把润滑脂引导到摩擦接触面，不需要拆解臂杆就能完成日常维护，适配长时间高速往复运动的工况需求。驱动端的安装位做了下沉式的容腔设计，驱动组件嵌入平台板下方安装，不会突出平台表面占用额外的外围空间，线缆可以顺着光轴旁的走线槽排布，避免运动过程中线缆与臂杆发生剐蹭磨损。动平台中心的安装位预留了通用的工具连接法兰，能快速适配夹爪、吸盘等不同末端执行器，不需要额外做转接板加工。三支并联臂的铰接点在平台上呈120度均匀分布，每处铰接座的安装孔位都做了对称设计，装配时不需要额外做方位标记，减少了现场装配的对位难度，哪怕是没有太多并联机构装配经验的实训人员，也能按照装配指引快速完成整机拼装，不会出现装反、错位导致的返工问题。臂杆采用碳纤维空心杆搭配金属端接头的组合结构，在保证杆身刚性的前提下尽可能降低运动部件的重量，能有效提升末端运动的响应速度，减少高速启停时的惯性冲击。
