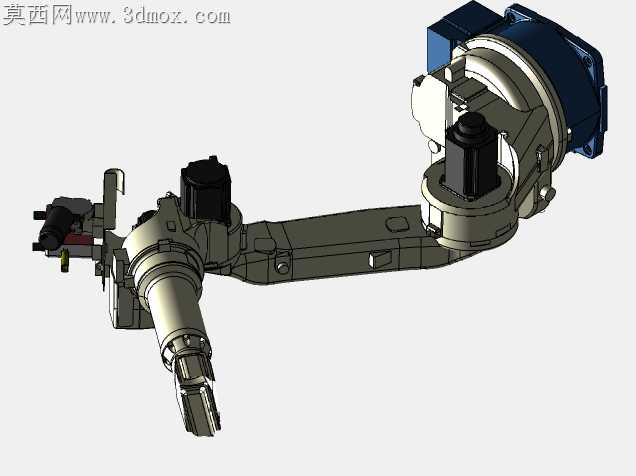

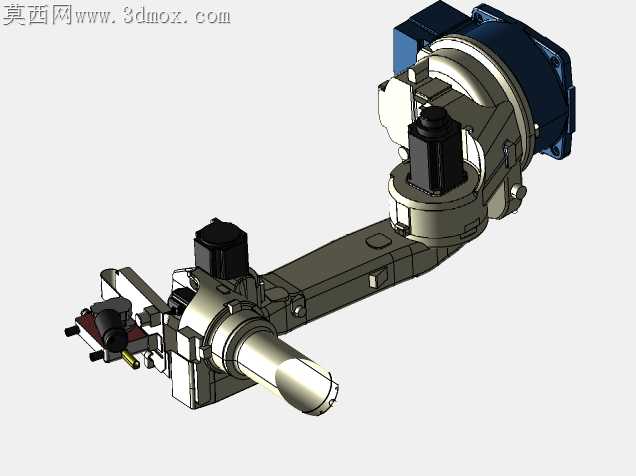

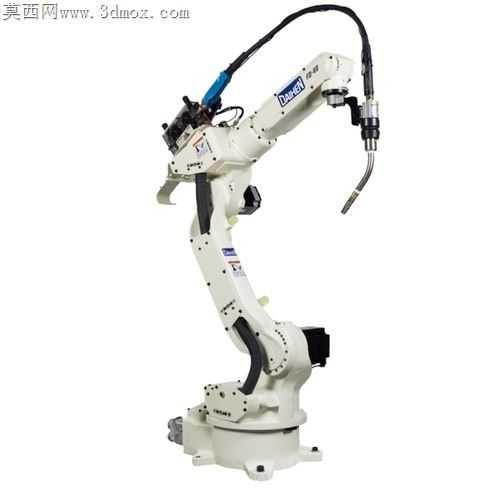

OTC NV6L焊接机械臂高精度结构设计

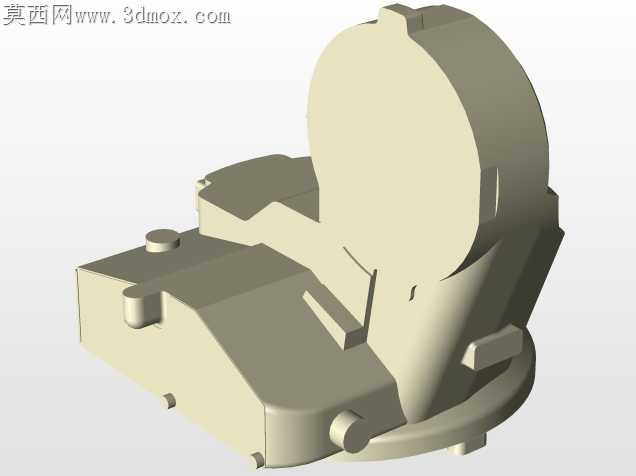

焊接工位长期存在的焊枪走线磨损、关节位重复定位偏差问题，在这款六轴焊接臂的结构设计里得到了针对性的落地解决。大臂基座的安装孔位做了沉台公差预留，现场落地固定时，地脚螺栓的锁紧应力不会传导到内部谐波减速器的安装端面，避免长期受交变应力出现减速器齿面偏磨。走线槽沿着大臂内侧的曲面弧度做了内嵌式布局，焊枪的送丝管、信号线缆全程被约束在槽内，臂体快速摆转时线缆不会和周边工装剐蹭，也不会因为反复弯折出现外皮疲劳开裂，以往外置走线常见的线缆缠绕、信号中断隐患被直接消除。

腕部末端的焊枪安装法兰做了快换接口的公差匹配，接口端面的同轴度公差控制在0.02mm以内，更换不同长度焊枪时不需要重新做复杂的TCP标定，换枪后的定位偏差能控制在焊接工艺允许的范围内。肘部关节的过线孔做了圆弧倒角处理，孔壁内嵌了耐磨尼龙衬套，线缆穿过孔位时不会被金属锐边割伤，臂体做极限角度俯仰时，线缆的弯折半径始终大于自身直径的五倍，符合工业线缆的最小弯折半径要求，能大幅延长线缆的现场使用寿命。

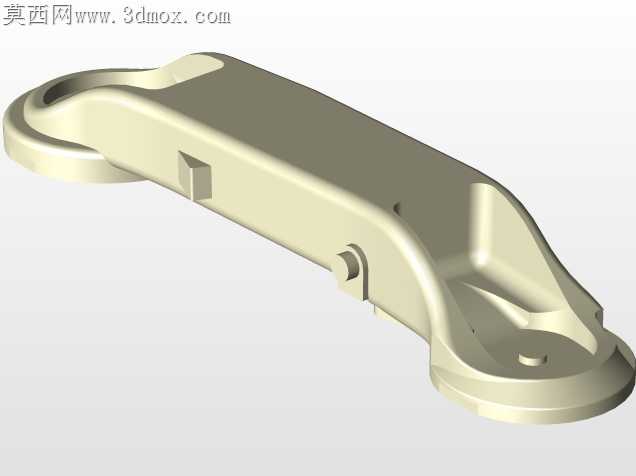

臂体的铸件壁厚做了梯度优化，靠近关节连接的位置壁厚加厚保证结构刚性，臂身中段做了局部减重空腔，既不会降低整体结构强度，又能有效降低臂体自身重量，提升关节驱动的响应速度，高速摆转时的惯量更小，启停时的抖动幅度被压低，能更好适配薄板焊接的高精度走位要求。关节处的密封槽位置做了错位设计，密封圈装配后不会因为关节反复转动出现卷边脱出，焊接工位常见的焊渣飞溅、烟尘侵入关节内部的问题被有效阻隔，日常维护时只需要定期清理臂体表面的焊渣附着，不需要频繁拆解关节更换密封件。

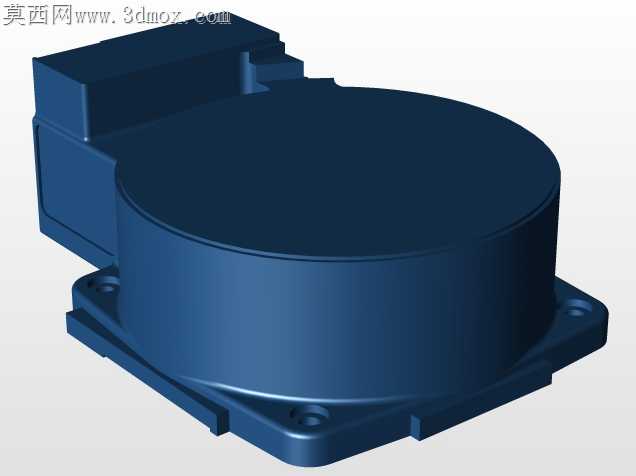

底座的回转支承安装面做了平面度研磨处理，支承装配后不会出现局部受力不均的情况，满负载回转时的运行平稳度更高，不会出现爬行卡顿的问题。焊枪夹持座的位置预留了防溅挡板的安装位，现场使用时可以直接加装耐高温防溅板，焊接飞溅的焊渣不会直接落到腕部关节的密封位置，减少高温焊渣烫坏密封件的概率。所有外露的紧固件都做了内六角沉头设计，装配后螺栓头不会突出臂体表面，臂体在狭窄工装区域走位时，不会因为突出的螺栓头剐蹭到工件或者工装夹具，减少走位干涉的可能。
