高精度桌面级FDM熔融沉积成型打印设备

桌面级FDM成型设备的普及，让小批量原型验证、定制化工装制作、教学实操演示的门槛大幅降低，这款采用铝型材框架搭建的熔融沉积设备，在结构刚性与安装便捷性之间找到了合适的平衡点。从实际应用场景来看，这类设备既可以放在产品研发部门的工位旁，用来快速打印结构验证件、装配干涉测试样件，省去外协加工的等待周期；也可以部署在职业院校、创客空间的实训区域，满足机械结构、增材制造相关课程的实操教学需求，甚至小型文创工作室也能用它完成定制化摆件、功能配件的小批量制作。

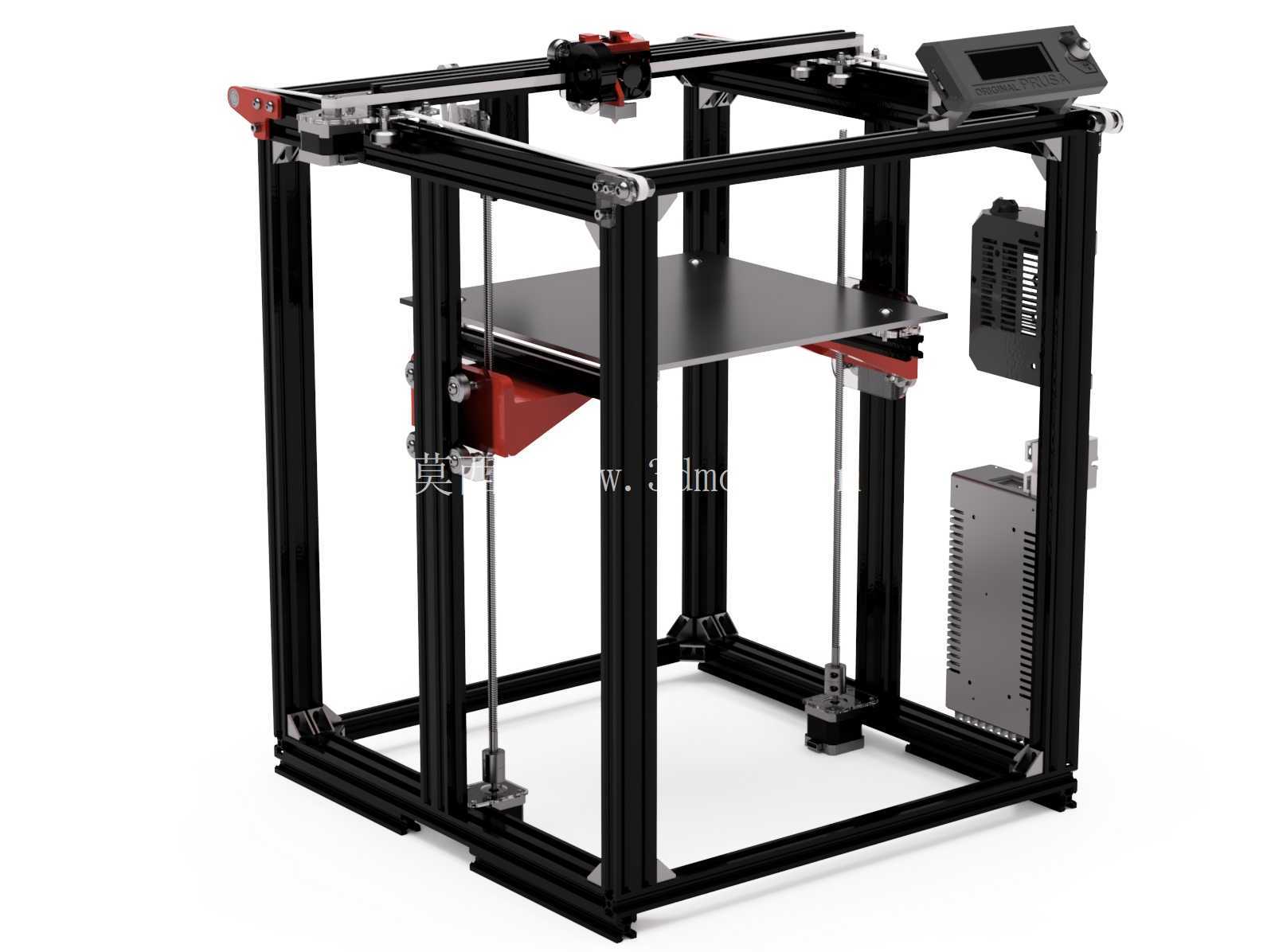

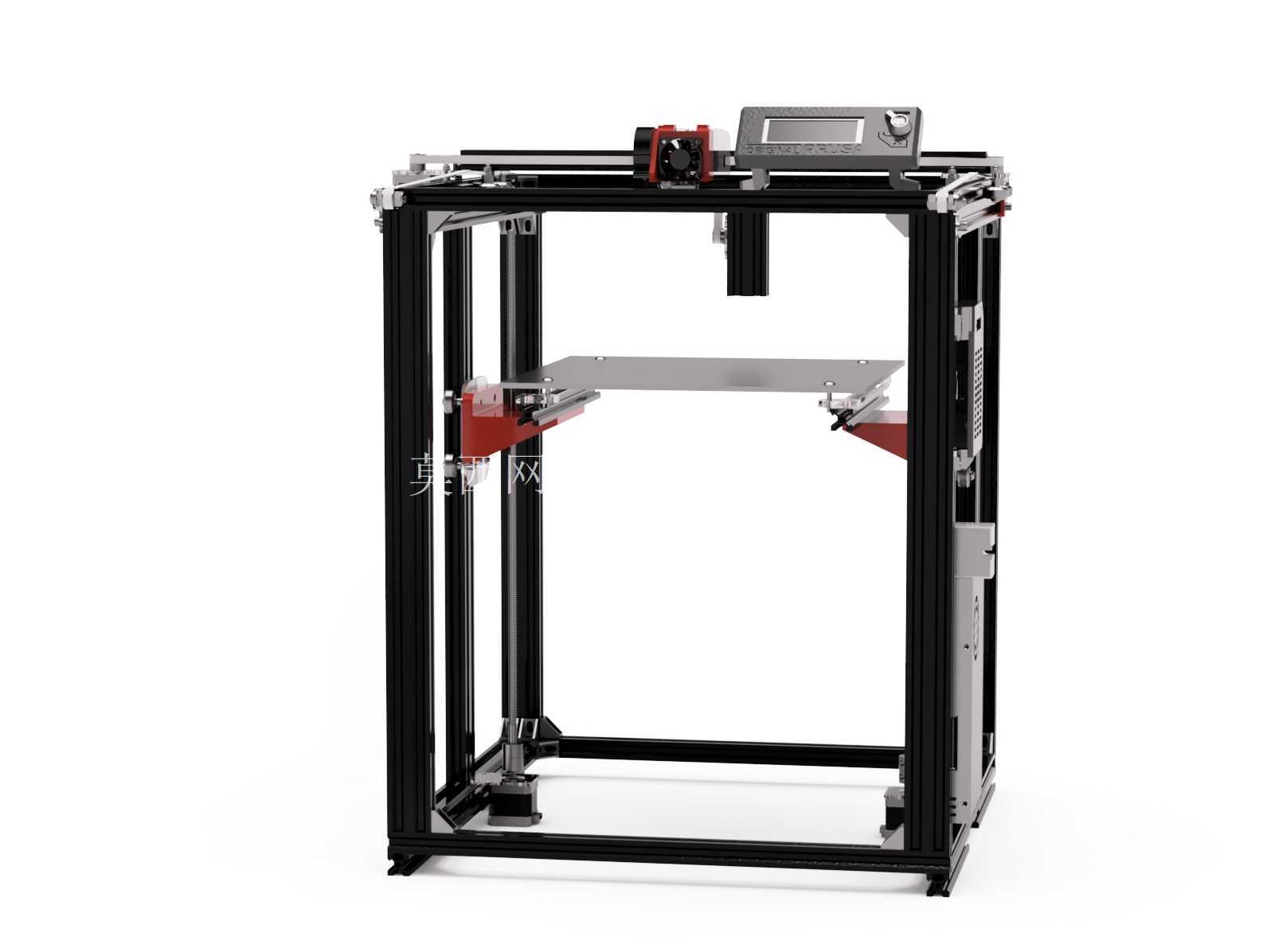

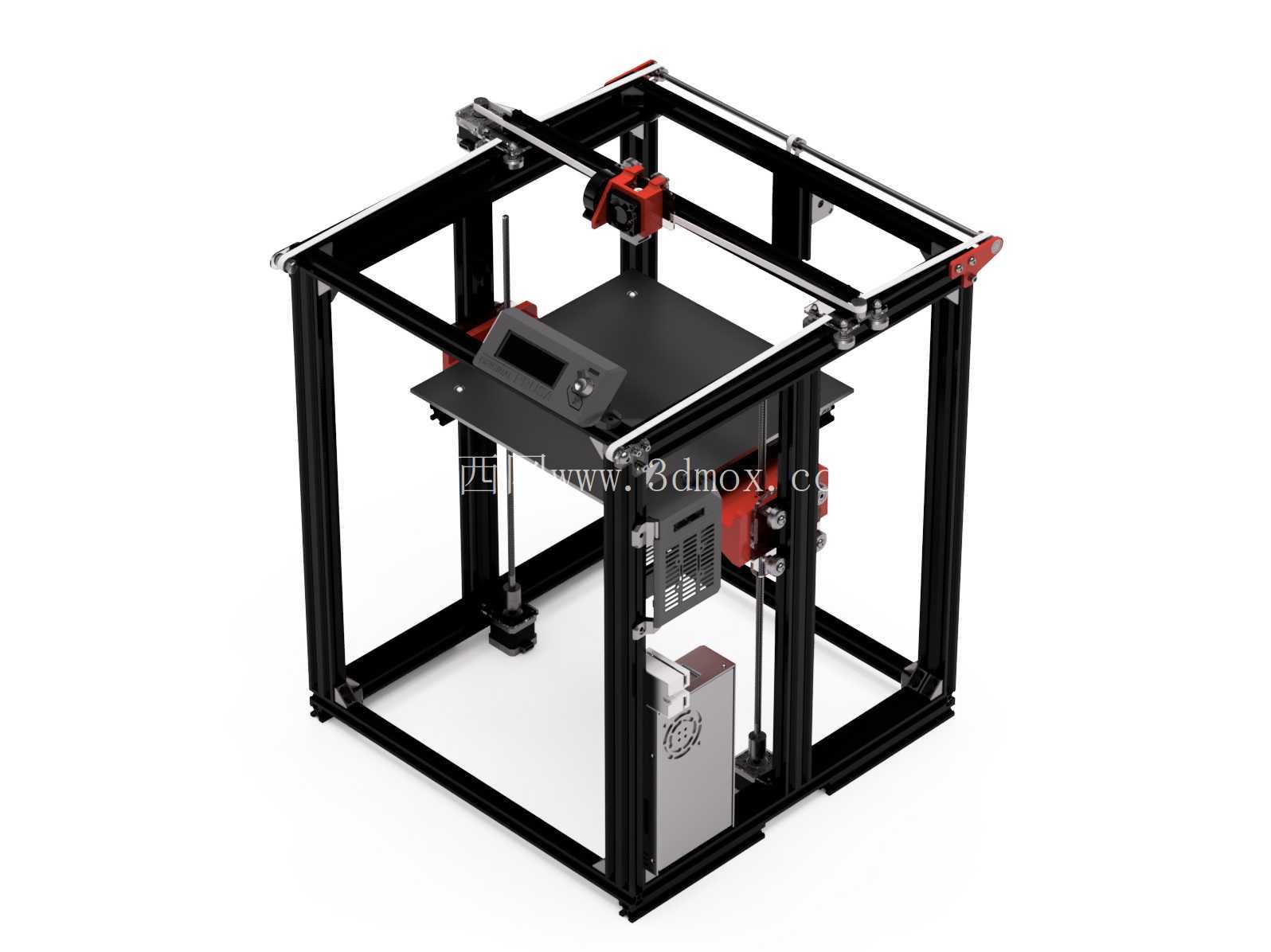

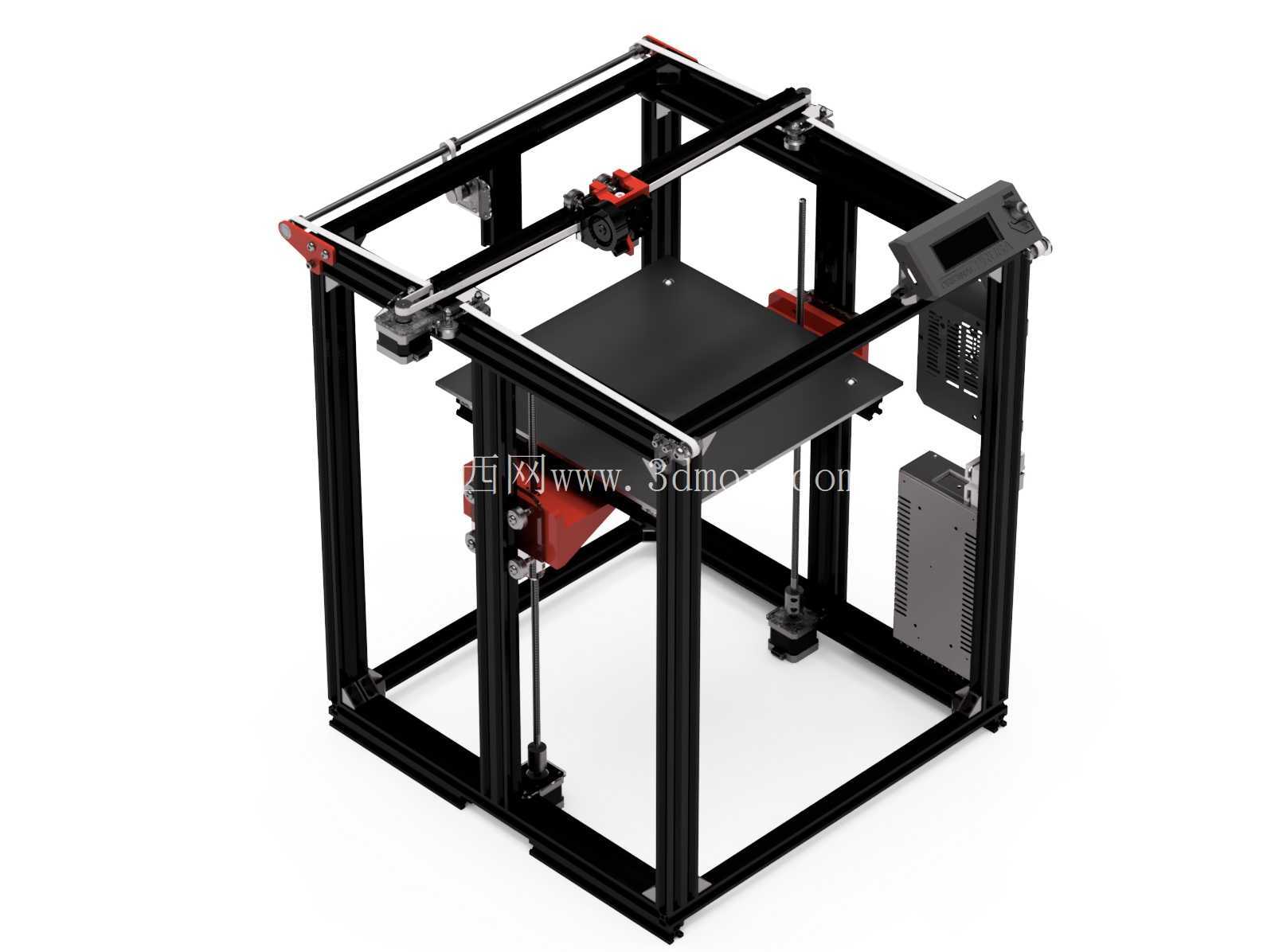

设备的成型空间设定为300毫米×300毫米×400毫米，这个尺寸边界经过了多轮场景验证：既可以容纳绝大多数工业零部件原型、教学实训模型、中小型文创产品的打印需求，又不会因为成型腔过大导致设备整体占地面积超标，能够适配常规1200毫米×600毫米的标准工作台安装，不需要额外定制专用放置台，对办公、实训场景的空间适配性更强。框架部分采用标准工业铝型材拼接，型材槽口可兼容通用紧固件，后期如果需要加装 enclosure 保温罩、自动供料架、摄像头监控模块，不需要对主体结构做破坏性改造，直接利用型材槽位就能完成扩展安装，设备的可改造空间充足。

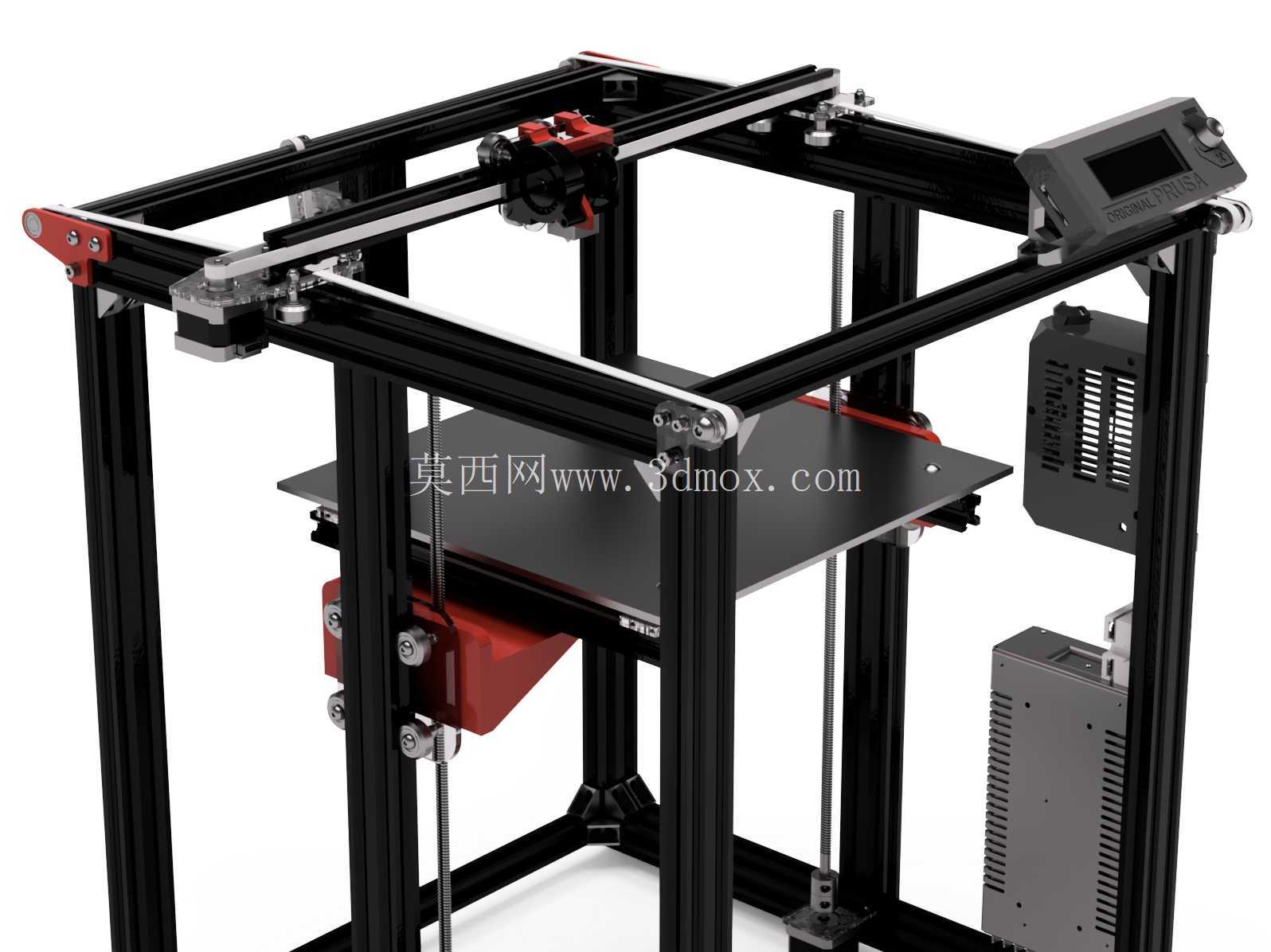

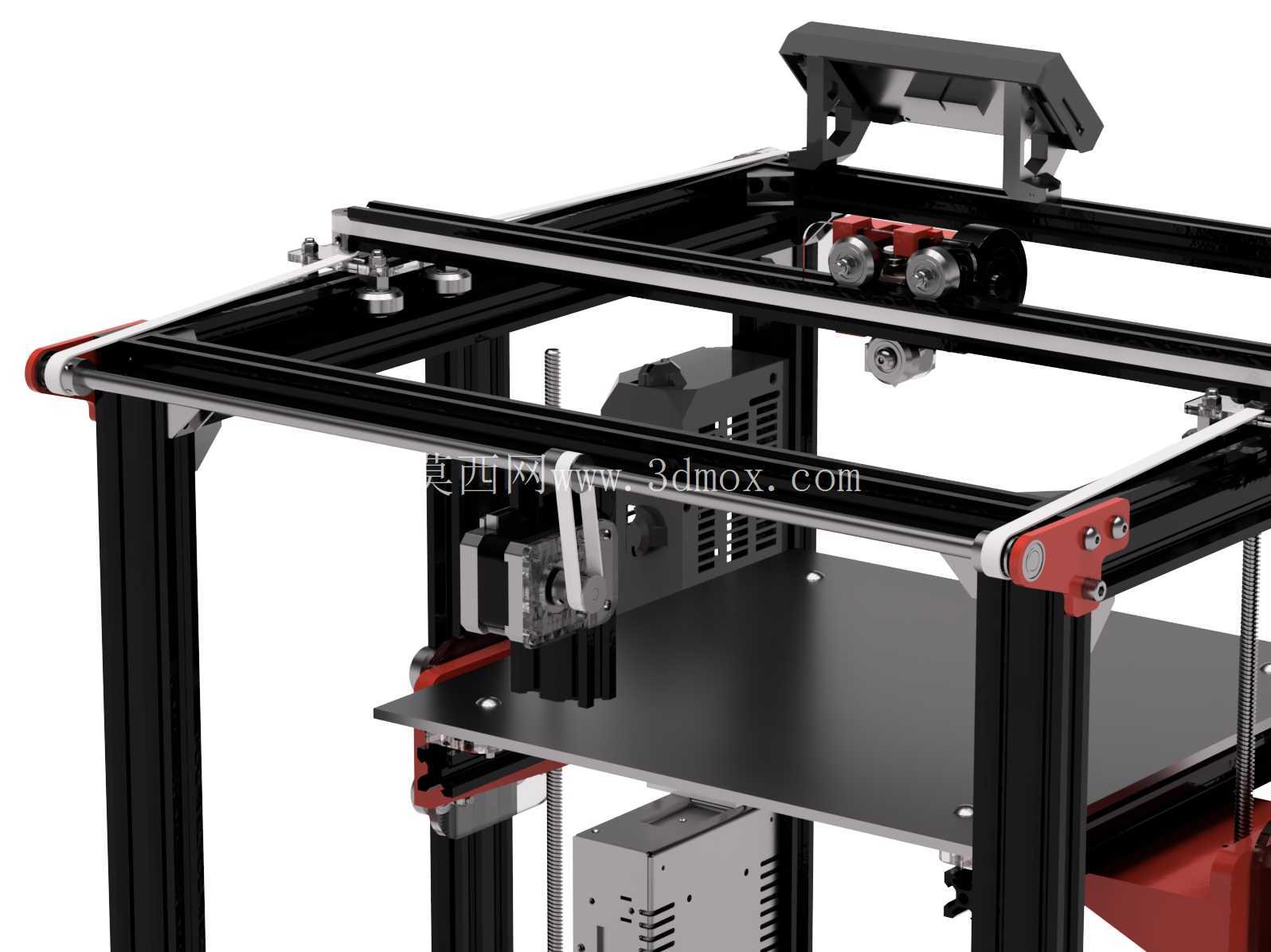

运动结构采用CoreXY架构设计，相比传统的十字轴运动方案，X/Y轴的运动负载更均衡，高速打印时的惯性抖动更小，能够保证成型件的表面质量与尺寸精度。打印头组件集成了加热块、散热风道与调平传感器，挤出机构采用近程送料设计，对TPU这类柔性耗材的适配性更好，不会出现远程送料常见的耗材弯折、送料滞后问题。热床平台采用平整度更高的基板搭配表面贴膜，打印首层附着力更强，同时支持平台加热，能够减少ABS、PETG等耗材打印时的翘边问题。

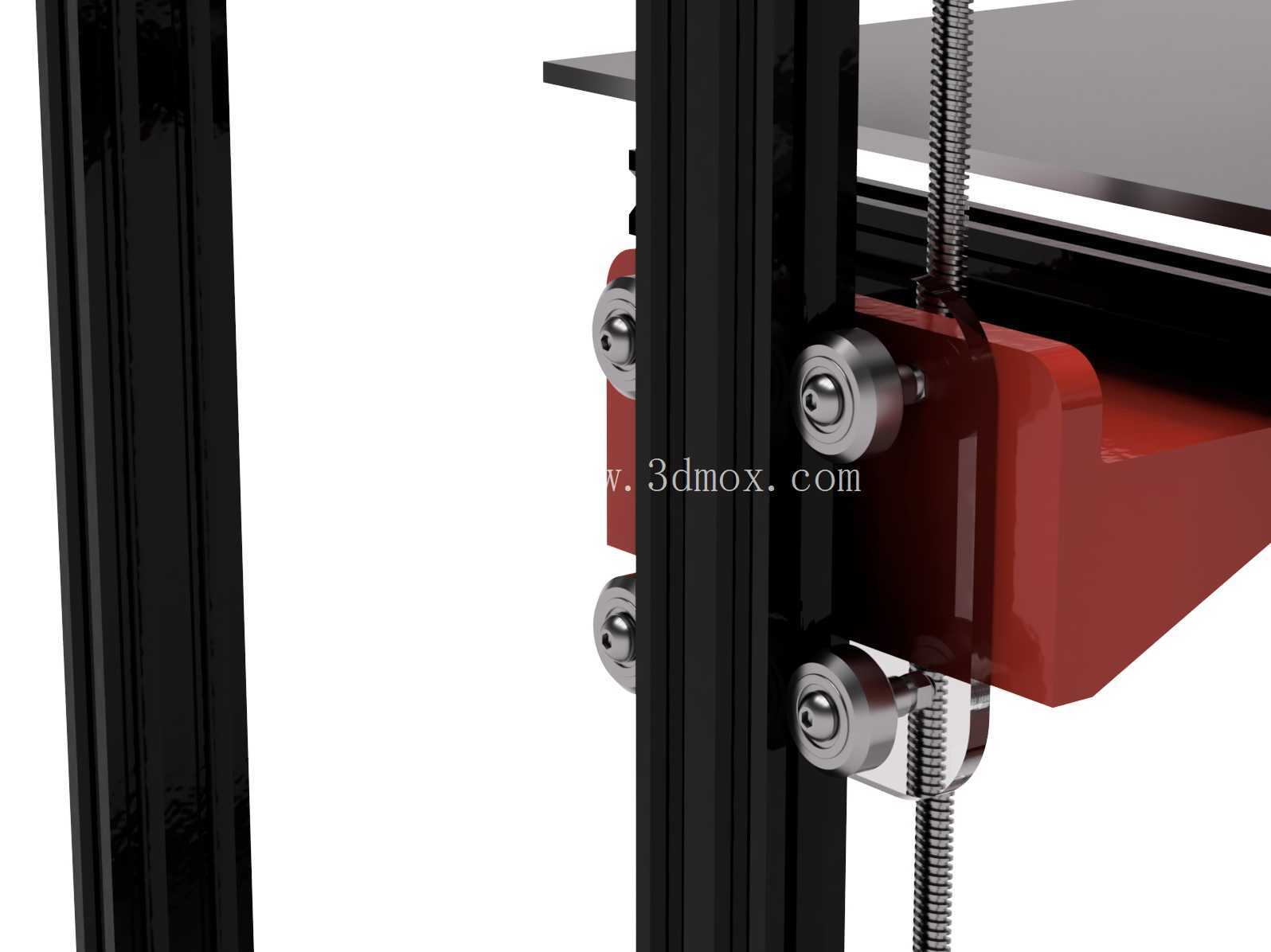

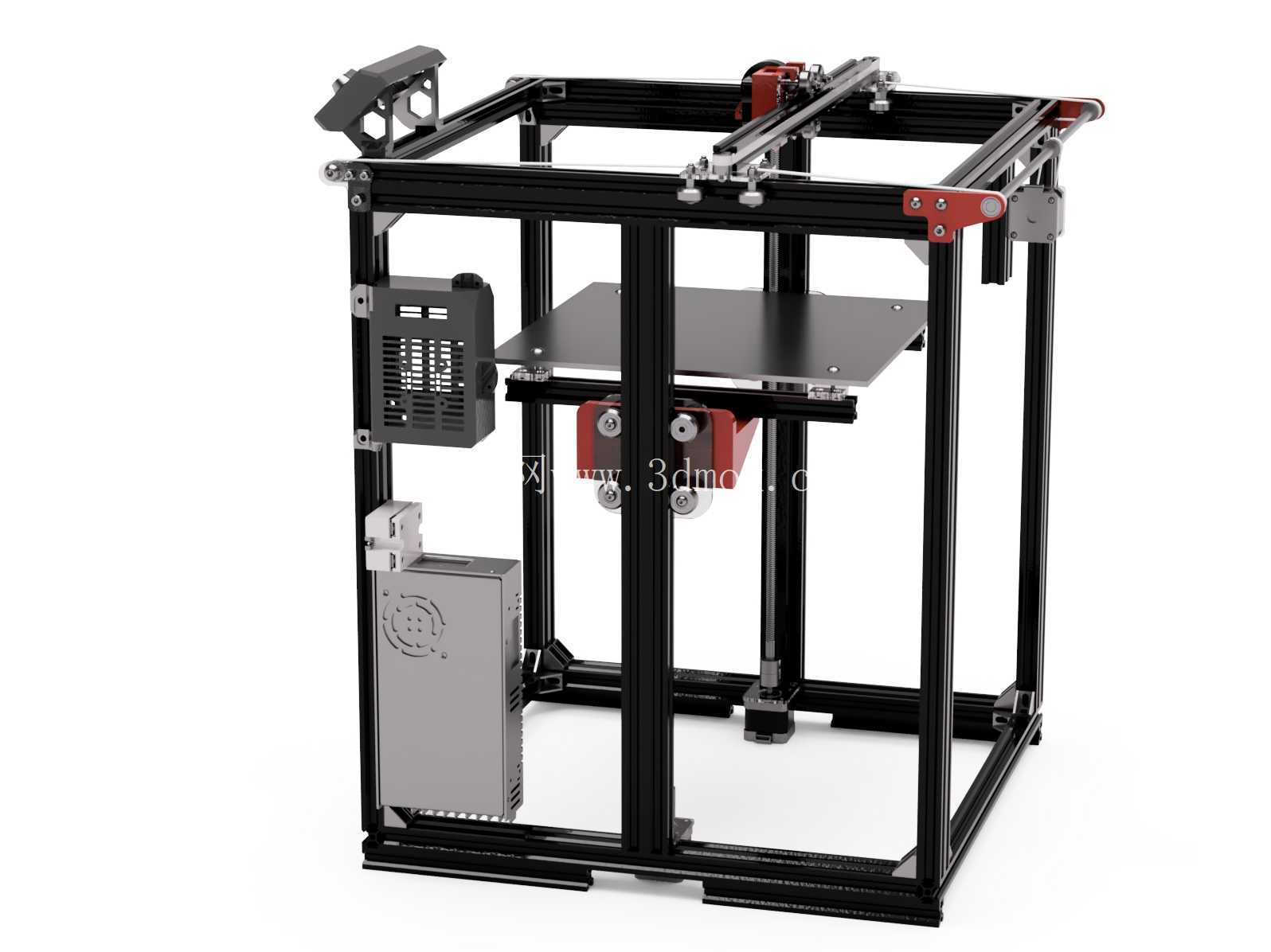

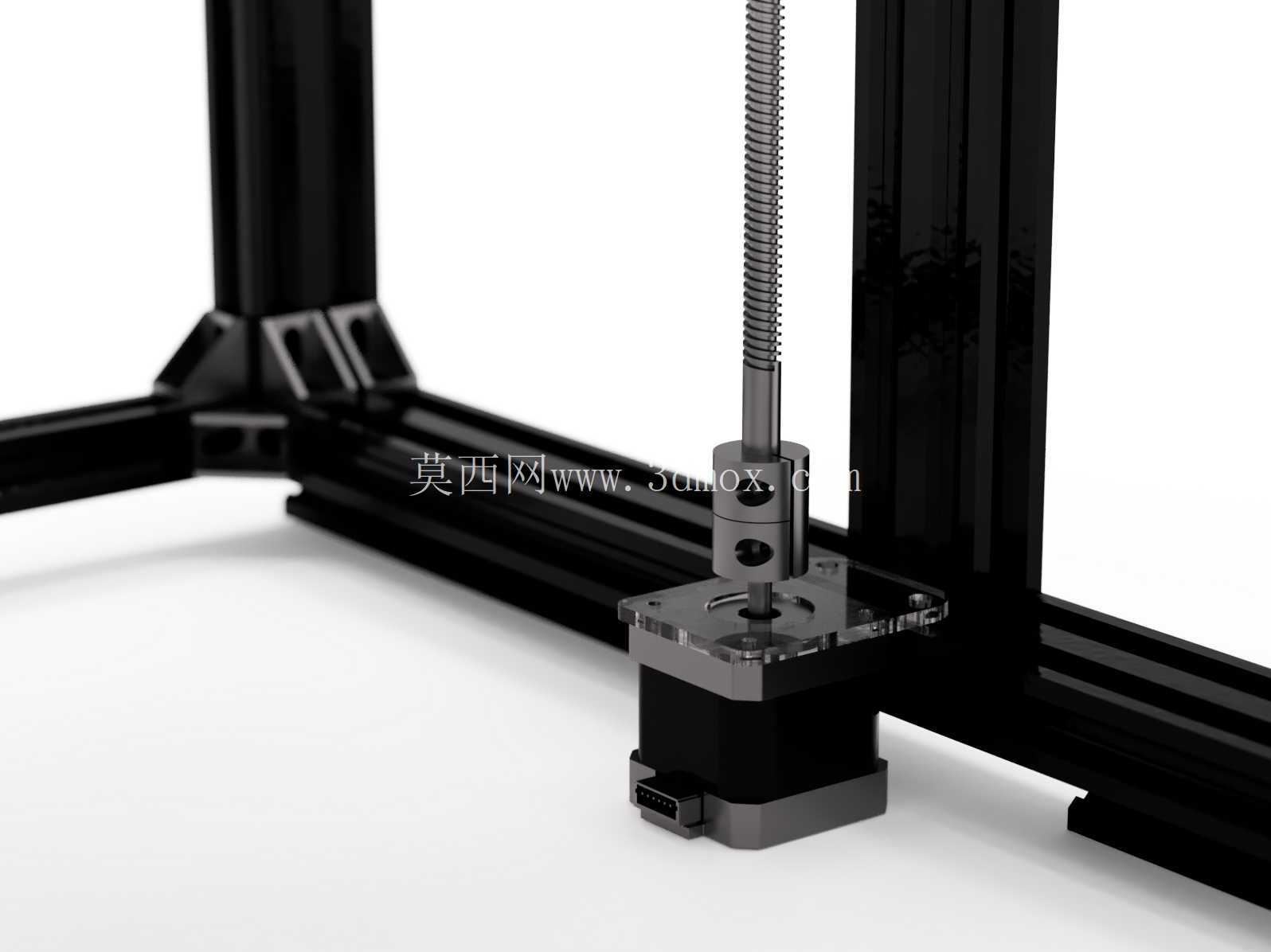

从设计思路上看，这款设备没有追求华而不实的冗余功能，所有结构设计都围绕实用、易维护展开：所有走线都沿着铝型材槽内布置，外部没有裸露的飞线，既避免了运动过程中线缆剐蹭打印件，也降低了后期维护时线路排查的难度；控制盒集成在设备侧方，主板、电源、驱动模块都做了分区布置，散热风道独立，长时间连续打印时不会出现局部积热导致的元器件稳定性问题；Z轴传动采用双丝杆搭配直线导轨的结构，平台升降过程中的偏摆量控制在极小范围内，大高度打印时的层纹一致性更好。

在实际使用层面，这款设备的操作门槛不高，控制屏布置在设备前部侧方，操作人员站在设备正前方就能完成参数设置、打印启停操作，不需要侧身探腰。设备的所有易损件都采用通用标准件，喷嘴、同步带、轴承这类配件不需要定制，常规五金渠道就能采购替换，后期维护成本更低。针对不同的使用场景，设备可以适配PLA、PETG、ABS、TPU等多种常见的FDM耗材，既可以打印低精度的快速验证件，也能通过参数调整打印表面质量要求更高的展示件、功能装配件。

结构设计上，设备的运动部件都做了限位保护，X/Y/Z轴的两端都安装了物理限位开关，开机自动回零过程中不会出现超程撞机的问题。框架底部预留了可调脚杯安装位，放置在不太平整的工作台面上时，可以通过调整脚杯高度保证设备整体水平，避免因为台面倾斜导致的打印件层错、翘边问题。打印头的散热风道经过专门优化，吹向打印件的冷却风角度对准刚挤出的耗材位置，能够让耗材快速冷却定型，打印悬垂结构时不需要添加过多支撑就能保证成型质量，减少后期支撑去除的工作量。

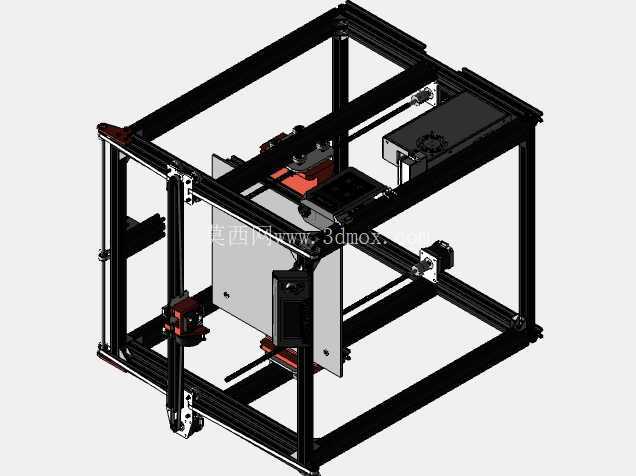

对于结构设计从业者来说，这款设备的三维模型完整还原了所有装配关系，从铝型材的切割长度、紧固件的选型安装，到运动部件的配合间隙、走线的布置方式都有明确的呈现，既可以作为FDM设备结构设计的参考样本，也能基于这个框架做二次开发，调整成型尺寸、更换功能模块，快速衍生出适配不同场景的专用打印设备。对于设备选型用户来说，这个尺寸的桌面级设备刚好平衡了成型能力与空间占用，不需要专门的工业车间环境，普通办公室、教室环境就能部署使用，满足日常的原型制作、教学实训需求。
